Сведения о средстве измерений: 80240-20 Трансформаторы тока

Номер по Госреестру СИ: 80240-20
80240-20 Трансформаторы тока
(ТГФ 220-II* УХЛ1)

Назначение средства измерений:
Трансформаторы тока ТГФ 220-II* УХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 17.01.2021
Срок свидетельства -
Номер записи - 179474
ID в реестре СИ - 1384949
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации,

Производитель

Изготовитель - Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - OR_3 Приказы Росстандарта в динамике по дням

Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 912 дн.

Приказы РСТ, где упоминается данный тип СИ

№2175 от 2020.12.23 Об утверждении типа средств измерений

Наличие аналогов СИ: Трансформаторы тока (ТГФ 220-II* УХЛ1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80258-20

 Трансформаторы тока, ТШ 20 УХЛ3
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
80240-20

 Трансформаторы тока, ТГФ 220-II* УХЛ1
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
80600-20

 Трансформаторы тока, ТПФМ-10
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
80528-20

 Трансформаторы тока, ТГФМ-110
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
80978-21

 Трансформаторы тока, ТГФМ
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
82755-21

 Трансформаторы тока, ТГФМ-220III УХЛ1*
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
82720-21

 Трансформаторы тока, ТГФМ-110III У1**
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
85089-22

 Трансформаторы тока, ТГФ 220
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
87436-22

 Трансформаторы тока, ТВ-110 УХЛ3*
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
88469-23

 Трансформаторы тока, ТГФМ-110
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
88971-23

 Трансформаторы тока, ТПОЛ 20
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
91503-24

 Трансформаторы тока, ТГФ 110
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
93021-24

 Трансформаторы тока, ТГФМ-110III У1**
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
93021-24

 Трансформаторы тока, ТГФМ-110III У1**
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года

Кто поверяет Трансформаторы тока (ТГФ 220-II* УХЛ1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)		 РСТ
  • Без модификации
    		•  6 0 6 0 6 0 6

    Стоимость поверки Трансформаторы тока (ТГФ 220-II* УХЛ1)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока ТГФ 220-II* УХЛ1

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    • - трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель

    Открытое акционерное общество высоковольтного оборудования «Электроаппарат» (ОАО ВО «Электроаппарат»)
    ИНН 7801032688
    Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7
    Телефон: +7 (812) 677-83-83
    Факс: +7 (812) 677-83-84
    Web-сайт: www.ea.spb.ru
    E-mail: box@ea.spb.ru

    Заявитель

    Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
    Телефон: +7 (495) 620-08-38
    Факс: +7 (495) 620-08-48
    Web-cайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-cайт: www.rostest.ru

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы тока одноступенчатые, с газовой изоляцией, представляют собой опорную конструкцию.

    Основными составными частями трансформатора являются металлический корпус с мембраной, фарфоровая покрышка, блок вторичных обмоток в экране, основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.

    Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

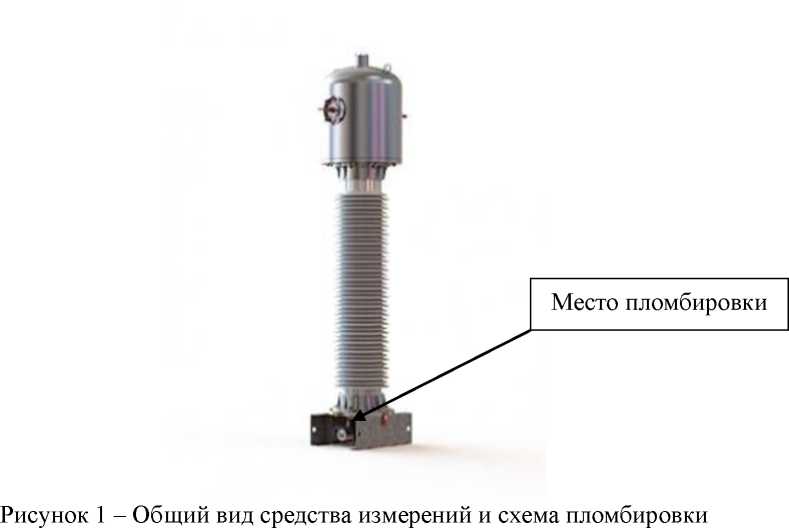

    Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
