Номер по Госреестру СИ: 87436-22
87436-22 Трансформаторы тока
(ТВ-110 УХЛ3*)
Назначение средства измерений:
Трансформаторы тока ТВ-110 УХЛ3* (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество высоковольтного оборудования «Электроаппарат» (ОАО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7
Телефон: +7 (812) 677-83-83
Факс: +7 (812) 677-83-84
Web-сайт: www.ea.spb.ru
E-mail: box@ea.spb.ru
Изготовитель
Открытое акционерное общество высоковольтного оборудования «Электроаппарат» (ОАО ВО «Электроаппарат»)ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7
Телефон: +7 (812) 677-83-83
Факс: +7 (812) 677-83-84
Web-cайт: www.ea.spb.ru
E-mail: box@ea.spb.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Открытое акционерное общество высоковольтного оборудования «Электроаппарат» (ОАО ВО «Электроаппарат»)ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7
Телефон: +7 (812) 677-83-83
Факс: +7 (812) 677-83-84
Web-сайт: www.ea.spb.ru
E-mail: box@ea.spb.ru
Трансформаторы тока - встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформаторов тока заключен в коробку, на которую наматывается
Первичной обмоткой трансформаторов тока служит токопровод ввода высоковольтного выключателя, изолированный относительно трансформатора тока.
Трансформаторы тока установлены в герметичных корпусах выключателей.
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВ-110 УХЛ3* зав. № 1, 2, 3, 4, 5, 6.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

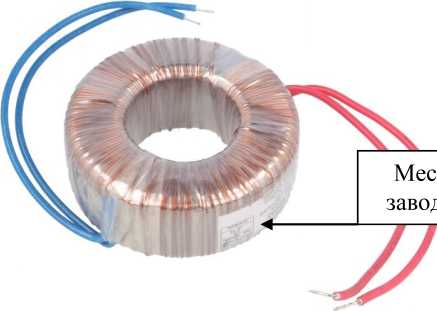

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Место нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальный первичный ток 11ном, А |
400 |
Номинальный вторичный ток Ъном, А |
1 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
