Номер по Госреестру СИ: 88971-23
88971-23 Трансформаторы тока
(ТПОЛ 20)
Назначение средства измерений:
Трансформаторы тока ТПОЛ 20 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты с номинальным напряжением до 20 кВ.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта на трансформатор тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество высоковольтного оборудования «Электроаппарат» (ОАО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: г. Санкт-Петербург, 24-я линия Васильевского острова, д. 3/7
Испытательный центр
Общество с ограниченной ответственностью «Лемма» (ООО «Лемма»)Юридический адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, к. 23 Адрес: 620028, Свердловская обл., г. Екатеринбург, б-р Верх-Исетский, д. 13, лит. «Н», помещ. № 22, помещ. № 26
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока.
Трансформаторы тока являются проходными и имеют две вторичные обмотки, одна обмотка предназначена для защиты, вторая обмотка предназначена для измерений и учета.
Первичная обмотка выполнена из медной трубы. Вторичные и первичная обмотки залиты эпоксидным компаундом. Выводы вторичных обмоток расположены на приливе изоляционного блока в выемке фланца, снабжены перемычками и закрыты крышкой.
К трансформаторам тока данного типа относятся трансформаторы 2004 года выпуска -с зав. № 8, 9, 52; 2005 года выпуска - с зав. № 6, 7, 8, 9, 14, 65, 69, 70, 72, 73, 74, 75, 76, 77, 78.
Корпус трансформаторов тока снабжен табличкой (шильдом), предусматривающей указание заводского номера и основных метрологических и технических характеристик.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.
Знак поверки наносится на свидетельство о поверке.
Общий вид трансформаторов тока представлен на рисунке 1.
Место нанесения заводского номера
Место пломбировки

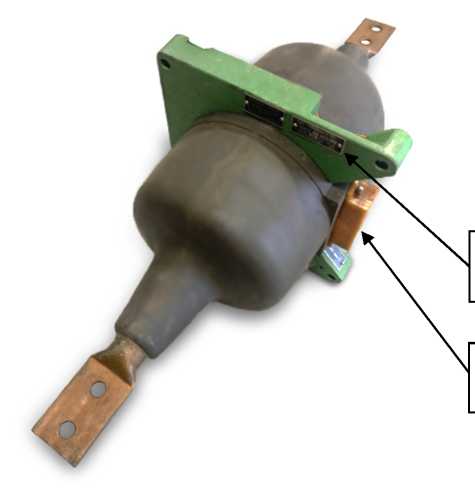

Рисунок 1 - Общий вид трансформаторов тока ТПОЛ 20
Таблица 1 - Метрологические характеристики трансформаторов тока
Наименование характеристики |
Значение для трансформаторов тока с заводскими номерами | |
8, 9, 52 |
6, 7, 8, 9, 14, 65, 69, 70, 72, 73, 74, 75, 76, 77, 78 | |
Г од выпуска |
2004 |
2005 |
Номинальное напряжение, кВ |
20 | |
Номинальная частота, Г ц |
50 | |
Номинальный первичный ток, А |
400 | |
Номинальный вторичный ток, А |
5 | |
Число вторичных обмоток |
2 | |
Класс точности вторичной обмотки для измерений и учета |
0,5 | |
Класс точности вторичной обмотки для защиты |
10Р | |
Номинальная вторичная нагрузка с коэффициентом мощности cos ф=0,8; ВА |
20 | |
Диапазон вторичной нагрузки, % от номинального значения |
от 25 до 100 |
Таблица 2 - Основные технические характеристики трансформаторов тока
Наименование характеристики |
Значение |
Средний срок службы, лет, не менее |
25 |
