Принцип действия анализаторов основан на измерении разности температур ячейки, в которой размещен исследуемый образец, и ячейки, в которой размещен образец сравнения. Произведение возникшей разности температур и калибровочного коэффициента, определяемого в процессе предварительной калибровки, является мерой теплового потока, поглощаемого или выделяемого исследуемым образцом в процессе его нагрева или охлаждения. Принцип измерений температуры фазовых и структурных превращений основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией. Интеграл от разности тепловых потоков по температуре в пересчете на единицу массы дает удельную теплоту фазового или структурного превращения.

Принцип измерения изменения массы исследуемого образца основан на компенсации крутящего момента весов механизма Роберваля, на подвесах которых располагаются ячейки с исследуемым образцом и образцом сравнения. Для компенсации крутящего момента подвесов, возникающего в результате разбаланса уравновешенного начального состояния весов при нагревании образцов, используется система, состоящая из центральной заслонки, элемента фотоэлектрического преобразования и катушки индуктивности. Центральная заслонка весов отклоняется в результате изменения массы. Элемент фотоэлектрического преобразования фиксирует положение заслонки. Катушка индуктивности с учетом заводской градуировки подбирает ток таким образом, чтобы вернуть подвесы в начальное состояние. Таким образом, ток индуктивности пропорционален изменению массы образца.

Анализаторы представляют собой автоматизированный аппаратный комплекс, состоящий из измерительного блока, в состав которого входят устройство измерения температуры, система дифференциального анализа и система измерения массы, включающая весы механизма Роберваля, конструктивно расположенные в одном корпусе с печью и системой контроля атмосферы образца. На задней панели корпуса анализаторов расположены вводы для подсоединения внешних устройств и штуцеры для подключения и продувки воздухом или инертным защитным газом.

Анализаторы выпускаются в модификациях DTG-60, DTG-60A, DTG-60H, DTG-60AH.

Анализаторы модификации DTG-60 и DTG-60A укомплектованы печью М-типа, позволяющей эксплуатировать анализатор в диапазоне температуры от плюс 25 до плюс 1100°С, для измерения температуры используется термоэлектрический преобразователь типа S.

Анализаторы модификации DTG-60H и DTG-60AH укомплектованы печью Н-типа, позволяющей эксплуатировать анализатор в диапазоне температуры от плюс 25 до плюс 1500 °С, для измерения температуры используется термоэлектрический преобразователь типа R.

Модификации DTG-60A, DTG-60AH оснащены встроенным автосамплером со сменной кассетой на 24 образца.

Анализаторы могут быть укомплектованы различными видами ячеек для проведения дифференциального термического анализа, различающиеся по температуре применения, размеру, устойчивости к давлению: в рабочем диапазоне температуры до 300 °С могут применяться никелевые или медные ячейки, в диапазоне температуры от 30 °С до 600 °С применяются алюминиевые (макро, закрываемые, выдерживающие давление), от 30 °С до 1000 °С могут использоваться кварцевые ячейки, от 30 °С до 1300 °С платиновые (макро, обыкновенные) или из окиси алюминия от 30 °С до 1500°С. В зависимости от комплектации ячейками в анализаторах будут установлены ограничения по диапазонам измерений и показаний температуры.

На передней панели анализаторов находится управляющая панель, обеспечивающая автоматическое поднятие и опускание печи, и наглядное отображение температуры печи в целях обеспечения безопасного извлечения или установки образцов.

Общий вид анализатора приведен на рисунке 1.

а                                         б

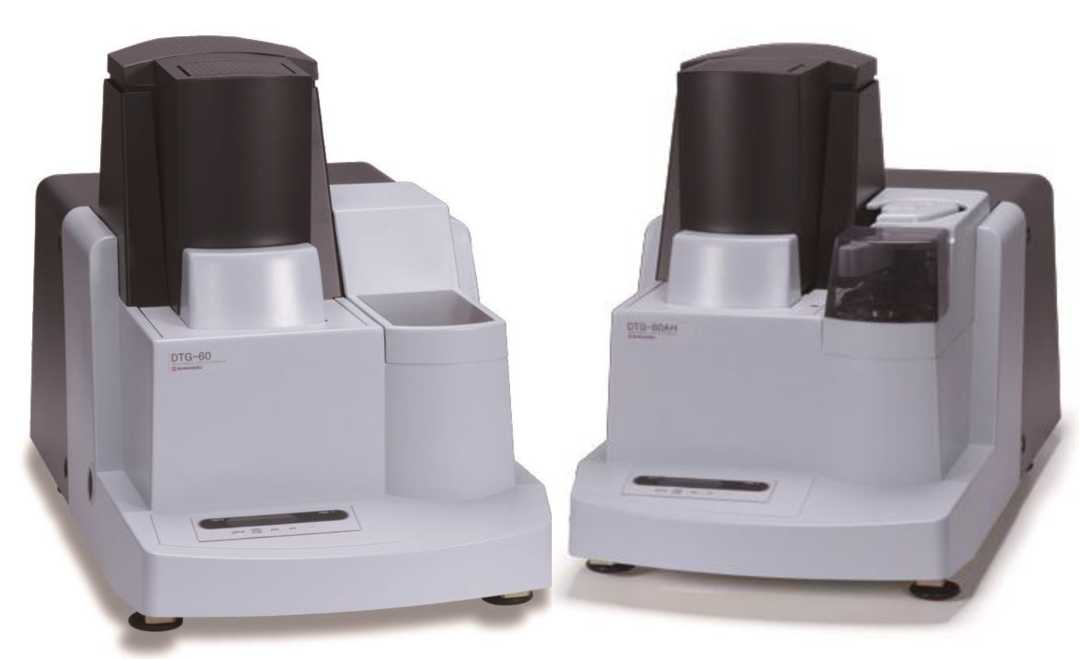

Рисунок 1 - Общий вид анализаторов:

а - модификации DTG-60 и DTG-бОН, б - модификации DTG-бОА и DTG-бОАН

Пломбирование анализаторов не производится.

Заводской номер наносится на шильдик на корпусе анализаторов. Знак поверки наносится на свидетельство о поверке.

Таблица 4 - Комплектность анализаторов

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
