Номер по Госреестру СИ: 26305-09
26305-09 Дифрактометры рентгеновские
(XRD 6000, XRD 7000)
Назначение средства измерений:
Дифрактометры рентгеновские XRD-6000, XRD-7000 (далее по тексту -
дифрактометры) предназначены для широкого спектра исследований в области рентгеноструктурного анализа.

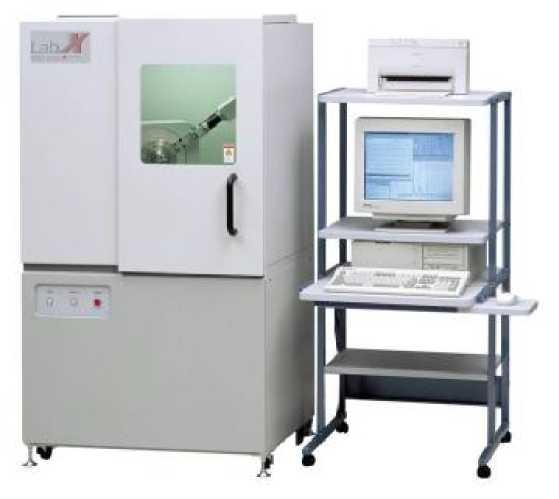

Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 27.08.2024
Номер записи -
ID в реестре СИ - 332375
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, нет, модель XRD 7000, XRD-7000, XRD-6000, XRD 6000, XRD 7000, XRD 6000,, XRD 6000,
Производитель
Изготовитель - Фирма "SHIMADZU CORPORATION"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1451 от 2014.09.28 О продлении срока действия СИ (ГР 40527-09 - 27428-09)
№1709 от 2016.11.22 О продлении срока действия свидетельств об утверждении типа СИ (9 позиций)
№3416 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Атомная техника" (ТК 322)
Наличие аналогов СИ: Дифрактометры рентгеновские (XRD 6000, XRD 7000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SHIMADZU CORPORATION"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17037-98 |
Хромато-масс-спектрометры, QP 5000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17819-98 |
Спектрофотометр атомно-абсорбционный, AA-6601F Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17820-98 |
Спектрофотометр инфракрасный, FTIR-8201 PC Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17822-98 |
Хроматограф газовый, GC-17A Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
19382-11 27.06.2016 |
Спектрофлуориметры, RF-5301PC Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
19383-10 06.04.2020 |
Хроматографы газовые, GC-14B, GC-17Av3, GCMS-QP5000/5050A, GC-2010, GC-2010Plus, GC-2014, GCMS-QP2010, GCMS-QP2010S, GCMS-QP2010Plus Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
21669-01 |
Спектрофотометр атомно-абсорбционный, AA-680 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
22613-08 01.06.2013 |
Весы электронные лабораторные, BL Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
22614-08 01.06.2013 |
Весы электронные лабораторные, BW, BX, UW, UX Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
25373-08 01.06.2013 |
Весы электронные, EL и ELB Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
26276-08 01.01.2014 |
Весы электронные лабораторные, AUW/AUW-D/AUX/AUY Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
26305-04 01.02.2009 |
Дифрактометры рентгеновские, XRD 6000, XRD 7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
2 года | |
|
26305-09 27.08.2024 |
Дифрактометры рентгеновские, XRD 6000, XRD 7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
2 года |
|
28035-04 |
Спектрофотометр, UV-1601 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
30425-05 |
Хроматограф жидкостной, Shimadzu-LC-6А Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
34800-07 |
Микротвердомер, HMV-2T Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
34906-12 29.06.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, ICPE 9000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
40187-08 01.01.2014 |
Микротвердомеры, HMV-2 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
43425-09 01.01.2015 |
Весы электронные лабораторные, BW-K/BX-K Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
44557-10 01.08.2015 |
Машины испытательные универсальные, AG Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
46429-11 04.03.2016 |
Микротвердомеры, Shimadzu DUH211, Shimadzu DUH211S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
46429-17 19.06.2027 |
Микротвердомеры, DUH-211, DUH-211S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
46831-11 19.05.2016 |
Машины испытательные, EHN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
47102-11 31.03.2026 |
Спектрометры оптические эмиссионные, PDA-7000, PDA-8000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
47918-11 03.10.2016 |
Устройства испытательные, JF Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
47919-11 03.10.2016 |
Машины испытательные, ММТ, ЕМТ Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48288-11 |
Дифрактометр рентгеновский, Shimadzu XRD-7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
2 года |
|
48405-11 06.10.2026 |
Анализаторы нуклеиновых кислот, BioSpec-nano Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48951-12 09.12.2026 |
Анализаторы общего углерода, TOC-L мод. TOC-LCSH, TOC-LCPH, TOC-LCSN, TOC-LCPN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48951-12 09.12.2026 |
Анализаторы общего углерода, TOC-L мод. TOC-LCSH, TOC-LCPH, TOC-LCSN, TOC-LCPN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48982-12 09.12.2026 |
Дифрактометры рентгеновские, XRD 6100 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
49262-12 14.03.2017 |
Масс-спектрометры жидкостные, LCMS-8030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
50061-12 03.04.2022 |
Спектрофотометры, UV-2600, UV-2700 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
50284-12 15.05.2027 |
Спектрометры рентгенофлуоресцентные, EDX-720-P/800HS-P, XRF 1800, MXF 2400 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54896-13 31.07.2023 |
Машины испытательные, AG-Xplus мод. AG-Xplus-0,5; AG-Xplus-1; AG-Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-1 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54899-13 31.07.2023 |
Машины испытательные, EZTest мод. EZ-SX-0,5; EZ-SX-1; EZ-LX-0,5; EZ-LX-1; EZ-LX HS-0,5; EZ-LX HS-1 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54913-13 26.06.2023 |
Анализаторы размеров частиц лазерные, SALD мод. SALD-201V, SALD-301V, SALD-2201, SALD-3101, SALD-7101, SALD-2300, SALD-7500nano Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54996-13 31.07.2023 |
Машины испытательные, UH Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
57012-14 08.02.2024 |
Хромато-масс-спектрометры жидкостные, LCMS-8050 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
57523-14 03.06.2019 |
Хроматографы газовые с детектором, GC-2010Plus (хроматографы) BID (детектор) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
57524-14 15.04.2024 |
Хромато-масс-спектрометры модернизированные, GCMS-QP2010Ultra, GCMS-QP2010SE Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
57680-14 29.04.2024 |
Машины испытательные, AGS-X Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
58807-14 20.10.2019 |
Спектрометры рентгенофлуоресцентные, EDX-7000, EDX-8000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58807-17 16.07.2024 |
Спектрометры рентгенофлуоресцентные, EDX-7000, EDX-7000P, EDX-8000, EDX-8000P Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59082-14 19.09.2024 |
Фурье-спектрофотометры инфракрасные, IRTracer-100 и IRAffinity-1S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59373-14 01.11.2024 |
Машины испытательные, EHF Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
60877-15 01.04.2025 |
Спектрометры параллельного действия с индуктивно связанной плазмой атомно-эмиссионные, ICPE-9800 мод. ICPE-9810, ICPE-9820 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63431-16 16.03.2026 |
Хроматографы жидкостные, Prominence Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63487-16 28.03.2026 |
Хроматографы жидкостные с детекторами, LC-30 NEXERA (хроматографы) SPD-М30А, RID-20A, Decade Elite, Decade Lite, LCМS-8030, LCМS-8040 (детекторы) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63715-16 14.04.2026 |
Спектрофлуориметры, RF-6000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
64032-16 18.05.2026 |
Анализаторы общего углерода, TOC-4200, TOC-Vws, TOC-Vwp Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
64401-16 28.06.2026 |
Хромато-масс-спектрометры жидкостные, LCMS-8060 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66402-17 19.01.2027 |
Хромато-масс-спектрометры газовые, GCMS-QP2020 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66787-17 01.03.2027 |
Масс-спектрометры с индуктивно-связанной плазмой , ICPMS-2030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
73667-18 29.12.2024 |
Весы лабораторные электронные неавтоматического действия, AP Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
74829-19 23.04.2024 |
Хромато-масс-спектрометры жидкостные, LCMS-8045 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
74689-19 10.04.2024 |
Спектрофотометры двухлучевые, UV-1900 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76065-19 13.09.2024 |
Калориметры дифференциальные сканирующие, DSC-60 Plus, DSC-60A Plus Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76391-19 18.10.2024 |
Хроматографы жидкостные, Prominence-i (мод. LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (мод. LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76854-19 10.12.2024 |
Хроматографы газовые, Nexis GC-2030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78795-20 28.07.2025 |
Спектрофотометры двухлучевые, UV-2600i, UV-2700i, UV-3600i Plus, SolidSpec-3700i Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78257-20 06.05.2025 |
Хроматографы газовые, GC-2010Plus и GC-2014 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78890-20 03.08.2025 |
Хромато-масс-спектрометры жидкостные, LCMS-9030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79183-20 11.09.2025 |
Весы электронные, UW Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82085-21 18.06.2026 |
Хроматографы газовые, GC-2010 Pro Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82777-21 26.08.2026 |
Хромато-масс-спектрометры газовые, GCMS-TQ8050 NX Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
84280-21 28.12.2026 |
Анализаторы термомеханические, ТМА-60 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
84281-21 28.12.2026 |
Анализаторы термические синхронные, DTG-60 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
88041-23 27.01.2028 |
Спектрометры рентгенофлуоресцентные, EDX-8100P Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Дифрактометры рентгеновские (XRD 6000, XRD 7000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 7 | 1 | 4 | 0 | 2 | 1 | 1 |
Стоимость поверки Дифрактометры рентгеновские (XRD 6000, XRD 7000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
8145 | 8288 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
8431 | 8288 |
Программное обеспечение
Обработка результатов измерений, управление дифрактометром, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения PCXRD.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения дефектоскопов указаны в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
PCXRD |
7.0Х |
E16492497B03BBFDEE B10EBA6C3F099E (расчет выполнен по исполняемому файлу -PMGR.EXE) |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на шильдик дифрактометра методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
1 «Дифрактометр рентгеновский XRD-6000. Руководство по эксплуатации», глава 2.
2 «Дифрактометр рентгеновский XRD-7000. Руководство по эксплуатации», глава 2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским XRD-6000, XRD-7000
Техническая документация фирмы SHIMADZU CORPORATION, Япония.
Поверка
Поверкаосуществляется по документу МП 26305-04, являющемуся приложением 1 к руководствам по эксплуатации «Дифрактометр рентгеновский XRD-6000. Руководство по эксплуатации» и «Дифрактометр рентгеновский XRD-7000. Руководство по эксплуатации», согласованному ГЦИ СИ ФГУП «ВНИИОФИ» 08.10.2003 г.
Основные средства поверки:
СО дифракционных свойств кристаллической решетки (оксид алюминия) ПРИ-7а, нормированный параметр кристаллической решетки 0,47589 ± 0,00004 нм р=0,95. Номер Госреестра 8631-2004
Изготовитель
Фирма SHIMADZU CORPORATIONЮридический адрес: 1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan Телефон: +81(75) 823-1066
Факс: +81(75) 823-4614
Сайт: www.shimadzu.com
Заявитель
Московское представительство фирмы «SHIMADZU EUROPA GmbH»Юридический адрес: 121059, г. Москва, пл. Европы, д. 2
Телефон: (495) 941-81-08
Факс: (495) 941-81-09
Сайт: www.shimadzu.ru
E-mail: smo@shimadzu.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru.
Принцип действия дифрактометров основан на дифракции рентгеновских лучей на кристаллической решетке вещества. Обладая трехмерной периодичностью, кристалл действует как дифракционная решетка, созданная плоскопараллельными массивами атомов, поэтому рассеянное излучение наблюдается лишь вдоль определенных направлений, определяемых формулой Вульфа-Брэгга. Вторичные волны интерферируют, усиливая интенсивность излучения в одних направлениях и гася его в других. Дифракционная картина зависит от взаимного расположения и рассеивающей способности атомов, которая определяется электронной плотностью и пропорциональна атомному номеру элемента. Длина волны рентгеновского излучения сопоставима с межатомными расстояниями, поэтому, анализируя дифракционную картину, можно установить химический состав кристалла и координаты атомов в его элементарной ячейке.
Дифрактометры рентгеновские XRD-6000, XRD-7000 состоят из следующих основных узлов, размещенных в основном блоке дифрактометров:
-
- генератор рентгеновского излучения на основе водоохлаждаемой рентгеновской трубки;
-
- гониометр, предназначенный для регистрации рентгеновского излучения, дифрагированного на образце;
-
- сцинтилляционный детектор рентгеновского излучения, работающий на принципе твердотельной сцинтилляции под действием рентгеновского излучения в монокристалле иодида натрия, активированного таллием;
-
- контроллер для обеспечения передачи информации между основным блоком и блоком обработки данных;
-
- отдельный блок обработки информации, состоящий из персонального компьютера с установленным специализированным программным обеспечением.
Рисунок 1 - Общий вид дифрактометров рентгеновских XRD-6000, XRD-7000
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
XRD-6000 |
XRD-7000 | |
|
Тип гониометра |
Вертикальный |
Тэта- Тэта |
|
Минимальный шаг гониометра по углу, ...° |
0,002 (26) |
0,0001 |
|
Радиус гониометра, мм |
185 |
200 - 275 |
|
Диапазон измерений углов 29, ...° |
От минус 6 до 163 (29) От минус 180 до 180 (9) |
От минус 6 до 82 (9s) От минус 6 до 132 (9d) |
|
Пределы допускаемой систематической | ||
|
погрешности измерений углов 29, .° |
± 0,04 |
± 0,08 |
|
Г абаритные размеры (длина х ширина х | ||
|
высота), мм, не более |
900 х 700 х 1600 |
1120 х 1049 х 1790 |
|
Масса, кг | ||
|
- основного блока |
430 |
530 |
|
- блока обработки данных |
70 |
70 |
|
Потребляемая мощность, кВ • А, не более |
11 | |
|
Напряжение питающей сети переменного | ||
|
тока, В |
220 ± 10 % | |
|
при частоте, Гц |
50 ± 1 | |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °C |
23 ± 5 | |
|
- относительная влажность воздуха, % |
60 ± 15 | |
|
- атмосферное давление, кПа |
84,0 |
- 106,7 |
