Конструктивно анализаторы общего углерода модели TOC-4200, TOC-Vws, TOC-Vwp выполнены в едином корпусе, внутри которого расположены аналитический блок, в состав которого входит устройство дозирования пробы, реактор, где происходит окисление пробы до диоксида углерода, газовая схема с системой поглотителей и осушителей, бездисперсионный инфракрасный детектор (NDIR). Кроме того, в корпусе расположены блок питания, процессор и электрическая схема. Общий вид анализаторов приведен на рисунках 1-4.

Рисунок 1                                Рисунок 2

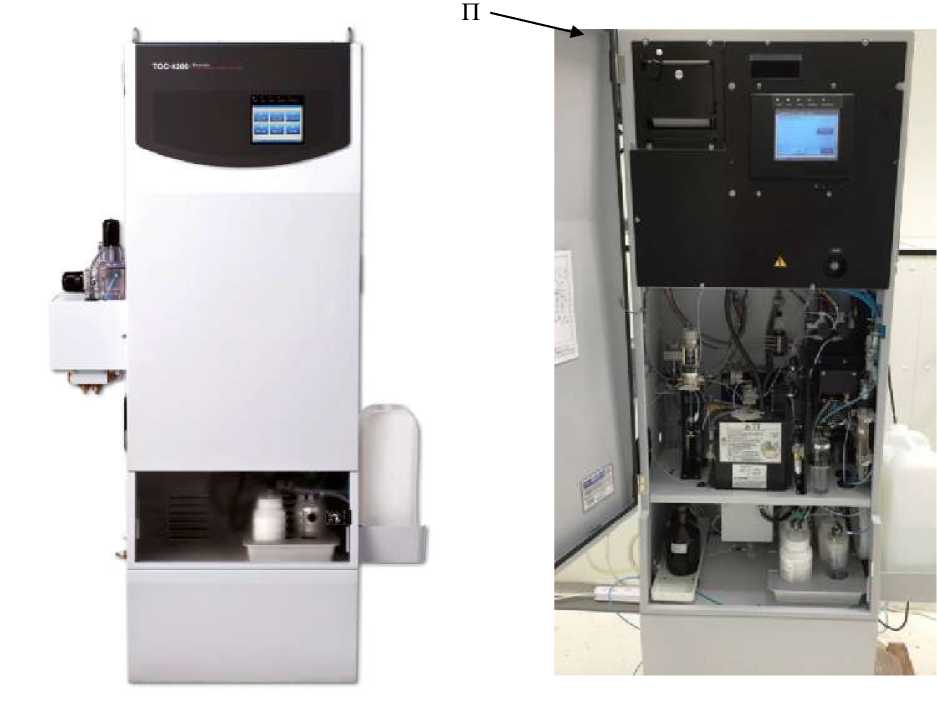

Рисунок 1-2 - Общий вид анализаторов общего углерода модель ТОС-4200

П - место нанесения знака поверки.

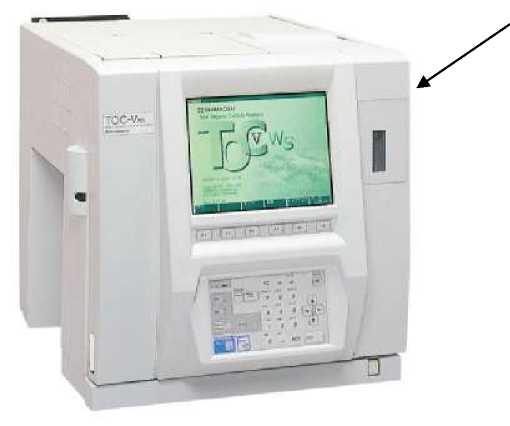

Рисунок 3 - Общий вид анализаторов общего углерода модель TOC-Vws

П - место нанесения знака поверки.

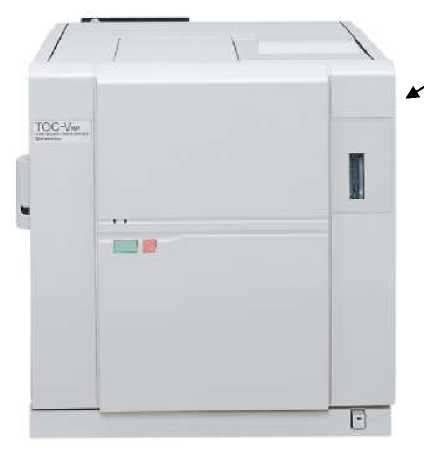

Рисунок 4 - Общий вид анализаторов общего углерода модель TOC-Vwp

П - место нанесения знака поверки.

Принцип действия анализаторов общего углерода модели TOC-4200, TOC-Vws, TOC-Vwp основан на детектировании углерода, преобразованного в диоксид углерода, с помощью без-дисперсионного инфракрасного детектора (NDIR), аналоговый выходной сигнал которого формирует аналитический пик. Площадь пика пропорциональна содержанию в пробе углерода.

При измерении массовой концентрации общего углерода ТС проба воды поступает в реактор, где происходит окисление углеродсодержащих соединений до СО2. Газ-носитель, протекающий через реактор переносит окисленные продукты через систему поглотителей и осушителей в кювету ИК детектора.

Измерение содержания неорганического углерода IC (суммы карбонатов, гидрокарбонатов и растворенного диоксида углерода) происходит путем отдувки и определения ИК детектором СО2, выделившегося из пробы при добавлении фосфорной кислоты (подкислении до рН 2-3). Реакция происходит в специальном реакторе IC.

Определение нелетучего (неудаляемый продувкой) органического углерода NPOC выполняют, подкисляя и отдувая пробу, как при определении IC, после этого проба поступает в окислительный реактор, далее определение происходит аналогично методу ТС. При этом во время отдувки из пробы удаляют как неорганический углерод, так и летучие (удаляемые продувкой) органические соединения (POC).

Содержание общего органического углерода (ТОС) вычисляют, вычитая из значения ТС значение IC, полученные для одного и того же образца.

Измерения содержания общего азота (опция TN модели ТОС-4200) основаны на принципе термического разложения пробы с образованием окислов азота, которые детектируются хемилюминесцентным детектором.

Модель TOC-4200 выполнена в виде шкафа, который может быть оснащен колесами для передвижения (опция), установлен стационарно или крепиться к стене. Отбор пробы производится в автоматическом режиме заданной кратности или с установленным интервалом как из локального образца, так и в потоковом режиме (опция - до шести независимых потоков) с устройством побоподготовки (опция). Имеется устройство разбавления пробы (до 50 раз), что позволяет проводить измерения образцов с высоким содержанием углеродсодержащих компонентов. Пробоотборные устройства и емкость с водой для разбавления крепятся снаружи корпуса. В качестве газа-носителя применяют очищенный воздух, возможно применение чистого азота или кислорода (опции).

На передней панели расположен цветной сенсорный экран, на котором отображаются параметры работы анализатора, а также данные градуировки и результаты измерений. Управление осуществляется с помощью сенсорных кнопок. Данные также могут быть распечатаны на принтере (опция).

Модель TOC-4200 в стандартном исполнении предназначена для измерений в режиме ТС и NPOC. Окисление пробы осуществляется каталитическим методом в присутствии воздуха. По заказу могут быть установлены следующие дополнительные устройства:

- опция IC - блок для измерений содержания неорганического углерода , IC-POC - неорганического и удаляемого продувкой углерода;

- опция высокой чувствительности - блок для измерений низких концентраций углерода в режиме ТС и NPOC;

- опция TN - устройство для измерений содержания общего азота.

Анализаторы модели ТОС-4200 имеют 8 аналоговых входов, 10 аналоговых выходов 4-20 мА, порт USB, разъем RS-232C (опция).

Модели TOC-Vws и TOC-Vwp представляют собой настольные лабораторные приборы, отличающиеся наличием у модели TOC-Vws жидкокристаллического дисплея с клавиатурой и встроенного принтера. Ввод пробы может осуществляться как в ручном режиме, так и в автоматическом - при наличии автосамплера ASI-V (опция). Окисление пробы выполняется в окислительном реакторе методом химического взаимодействия с персульфатом натрия в присутствии фосфорной кислоты, активированного ультрафиолетовым излучением УФ лампы.

Измерения проводятся в режимах ТС и IC. Результат также может быть представлен в виде ТОС.

Управление анализаторами модели TOC-Vws осуществляют с помощью клавиатуры и жк дисплея. Результаты анализа выводятся на дисплей и могут быть распечатаны на принтере. ПО встроенное, выполняет функции управления анализатором, а также сбора, обработки и хранения результатов измерений.

Анализаторы модели TOC-Vws и TOC-Vwp имеют по два разъема RS-232C.

Анализатор общего углерода модели TOC-4200, TOC-Vws или TOC-Vwp. Руководство по эксплуатации

Методика поверки

в зависимости от моделей представлены в таблицах 1-4.

Таблица 1 - Метрологические характеристики модели TOC-4200

Таблица 2 - Метрологические характеристики модели TOC-4200

Таблица 3 - Метрологические характеристики модели TOC-4200

Таблица 4 - Метрологические характеристики модели TOC-Vws/TOC-Vwp

Модель          Диапазон измерений массовой  Предел допускаемой СКО случайной со-

концентрации общего углеро-   ставляющей погрешности______________

да, мг/дм³                       приведенной, %    относительной, %

TOC-Vws/        от 0 до 100 включ.__1,5__-_________________

TOC-Vwp св. 100 до 3500 включ.-2,0

Потребляемая мощность, Вт, не более:
