Номер по Госреестру СИ: 84280-21
84280-21 Анализаторы термомеханические
(ТМА-60)
Назначение средства измерений:
Анализаторы термомеханические ТМА-60 (далее - анализаторы) предназначены для измерений температуры, линейных приращений и температурного коэффициента линейного расширения (далее - ТКЛР) материалов в условиях тепловых и механических нагрузок.

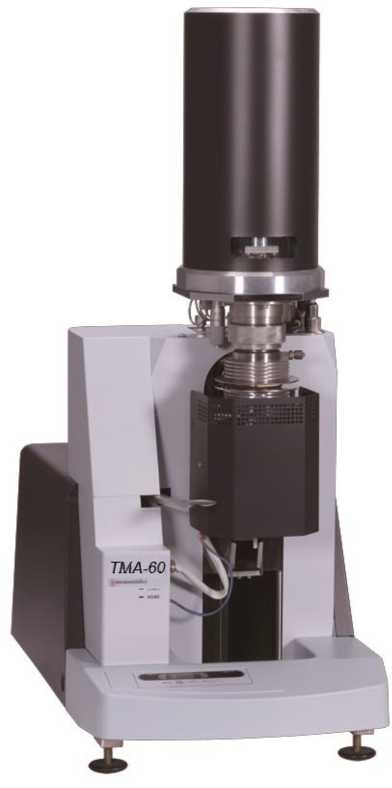

Внешний вид.
Анализаторы термомеханические
Рисунок № 1

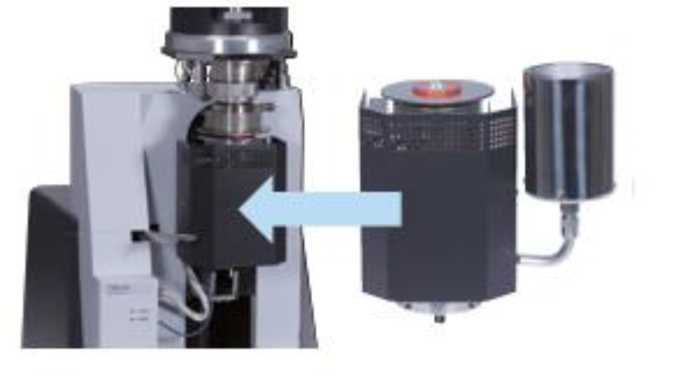

Внешний вид.
Анализаторы термомеханические
Рисунок № 2
Общие сведения
Дата публикации - 12.01.2022
Срок свидетельства - 28.12.2026
Номер записи - 185675
ID в реестре СИ - 1395695
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "SHIMADZU CORPORATION"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3067 от 2021.12.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы термомеханические (ТМА-60)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SHIMADZU CORPORATION"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17037-98 |
Хромато-масс-спектрометры, QP 5000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17819-98 |
Спектрофотометр атомно-абсорбционный, AA-6601F Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17820-98 |
Спектрофотометр инфракрасный, FTIR-8201 PC Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
17822-98 |
Хроматограф газовый, GC-17A Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
19381-09 15.04.2024 |
Спектрофотометры атомно-абсорбционные, АА-6200, АА-6800, AA-6300, АА-7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
19382-11 27.06.2016 |
Спектрофлуориметры, RF-5301PC Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
19383-10 06.04.2020 |
Хроматографы газовые, GC-14B, GC-17Av3, GCMS-QP5000/5050A, GC-2010, GC-2010Plus, GC-2014, GCMS-QP2010, GCMS-QP2010S, GCMS-QP2010Plus Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
21669-01 |
Спектрофотометр атомно-абсорбционный, AA-680 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
22613-08 01.06.2013 |
Весы электронные лабораторные, BL Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
22614-08 01.06.2013 |
Весы электронные лабораторные, BW, BX, UW, UX Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
25373-08 01.06.2013 |
Весы электронные, EL и ELB Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
26276-08 01.01.2014 |
Весы электронные лабораторные, AUW/AUW-D/AUX/AUY Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
26305-04 01.02.2009 |
Дифрактометры рентгеновские, XRD 6000, XRD 7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
2 года | |
|
26305-09 27.08.2024 |
Дифрактометры рентгеновские, XRD 6000, XRD 7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
2 года |
|
28035-04 |
Спектрофотометр, UV-1601 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
30425-05 |
Хроматограф жидкостной, Shimadzu-LC-6А Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
34800-07 |
Микротвердомер, HMV-2T Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
34906-12 29.06.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, ICPE 9000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
40187-08 01.01.2014 |
Микротвердомеры, HMV-2 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
43425-09 01.01.2015 |
Весы электронные лабораторные, BW-K/BX-K Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
44557-10 01.08.2015 |
Машины испытательные универсальные, AG Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
46429-11 04.03.2016 |
Микротвердомеры, Shimadzu DUH211, Shimadzu DUH211S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
46429-17 19.06.2027 |
Микротвердомеры, DUH-211, DUH-211S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
46831-11 19.05.2016 |
Машины испытательные, EHN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
47102-11 31.03.2026 |
Спектрометры оптические эмиссионные, PDA-7000, PDA-8000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
47918-11 03.10.2016 |
Устройства испытательные, JF Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
47919-11 03.10.2016 |
Машины испытательные, ММТ, ЕМТ Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48288-11 |
Дифрактометр рентгеновский, Shimadzu XRD-7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
2 года |
|
48405-11 06.10.2026 |
Анализаторы нуклеиновых кислот, BioSpec-nano Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48951-12 09.12.2026 |
Анализаторы общего углерода, TOC-L мод. TOC-LCSH, TOC-LCPH, TOC-LCSN, TOC-LCPN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48951-12 09.12.2026 |
Анализаторы общего углерода, TOC-L мод. TOC-LCSH, TOC-LCPH, TOC-LCSN, TOC-LCPN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
48982-12 09.12.2026 |
Дифрактометры рентгеновские, XRD 6100 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
49262-12 14.03.2017 |
Масс-спектрометры жидкостные, LCMS-8030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
50061-12 03.04.2022 |
Спектрофотометры, UV-2600, UV-2700 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
50284-12 15.05.2027 |
Спектрометры рентгенофлуоресцентные, EDX-720-P/800HS-P, XRF 1800, MXF 2400 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54896-13 31.07.2024 |
Машины испытательные, AG-Xplus мод. AG-Xplus-0,5; AG-Xplus-1; AG-Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-1 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54899-13 31.07.2029 |
Машины испытательные, EZTest мод. EZ-SX-0,5; EZ-SX-1; EZ-LX-0,5; EZ-LX-1; EZ-LX HS-0,5; EZ-LX HS-1 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54913-13 26.06.2029 |
Анализаторы размеров частиц лазерные, SALD мод. SALD-201V, SALD-301V, SALD-2201, SALD-3101, SALD-7101, SALD-2300, SALD-7500nano Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54996-13 31.07.2024 |
Машины испытательные, UH Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
57523-14 03.06.2019 |
Хроматографы газовые с детектором, GC-2010Plus (хроматографы) BID (детектор) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
57524-14 15.04.2024 |
Хромато-масс-спектрометры модернизированные, GCMS-QP2010Ultra, GCMS-QP2010SE Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
|
57680-14 29.04.2029 |
Машины испытательные, AGS-X Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
58807-14 20.10.2019 |
Спектрометры рентгенофлуоресцентные, EDX-7000, EDX-8000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58807-17 16.07.2024 |
Спектрометры рентгенофлуоресцентные, EDX-7000, EDX-7000P, EDX-8000, EDX-8000P Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59082-14 19.09.2024 |
Фурье-спектрофотометры инфракрасные, IRTracer-100 и IRAffinity-1S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59373-14 01.11.2024 |
Машины испытательные, EHF Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
|
60877-15 01.04.2025 |
Спектрометры параллельного действия с индуктивно связанной плазмой атомно-эмиссионные, ICPE-9800 мод. ICPE-9810, ICPE-9820 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63431-16 16.03.2026 |
Хроматографы жидкостные, Prominence Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63487-16 28.03.2026 |
Хроматографы жидкостные с детекторами, LC-30 NEXERA (хроматографы) SPD-М30А, RID-20A, Decade Elite, Decade Lite, LCМS-8030, LCМS-8040 (детекторы) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63715-16 14.04.2026 |
Спектрофлуориметры, RF-6000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
64032-16 18.05.2026 |
Анализаторы общего углерода, TOC-4200, TOC-Vws, TOC-Vwp Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
64401-16 28.06.2026 |
Хромато-масс-спектрометры жидкостные, LCMS-8060 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66402-17 19.01.2027 |
Хромато-масс-спектрометры газовые, GCMS-QP2020 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66787-17 01.03.2027 |
Масс-спектрометры с индуктивно-связанной плазмой , ICPMS-2030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
73667-18 29.12.2024 |
Весы лабораторные электронные неавтоматического действия, AP Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
74829-19 23.04.2024 |
Хромато-масс-спектрометры жидкостные, LCMS-8045 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76065-19 13.09.2024 |
Калориметры дифференциальные сканирующие, модификаций DSC-60 Plus, DSC-60A Plus Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76391-19 18.10.2024 |
Хроматографы жидкостные, Prominence-i (мод. LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (мод. LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76854-19 10.12.2024 |
Хроматографы газовые, Nexis GC-2030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78795-20 28.07.2025 |
Спектрофотометры двухлучевые, UV-2600i, UV-2700i, UV-3600i Plus, SolidSpec-3700i Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78257-20 06.05.2025 |
Хроматографы газовые, GC-2010Plus и GC-2014 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78890-20 03.08.2025 |
Хромато-масс-спектрометры жидкостные, LCMS-9030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79183-20 11.09.2025 |
Весы электронные, UW Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82085-21 18.06.2026 |
Хроматографы газовые, GC-2010 Pro Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82777-21 26.08.2026 |
Хромато-масс-спектрометры газовые, GCMS-TQ8050 NX Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
84280-21 28.12.2026 |
Анализаторы термомеханические, ТМА-60 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
84281-21 28.12.2026 |
Анализаторы термические синхронные, DTG-60 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
88041-23 27.01.2028 |
Спектрометры рентгенофлуоресцентные, EDX-8100P Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Анализаторы термомеханические (ТМА-60)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы термомеханические (ТМА-60)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены автономным программным обеспечением «LabSolutions TA» (далее - ПО). ПО является полностью метрологически значимым, устанавливается на персональный компьютер, к которому подключен измерительный блок анализатора.
ПО обеспечивает проведение процедур настройки, градуировки и управления работой анализаторов, в том числе выбор режимов и установку параметров измерений, контроль и отображение в реальном времени результатов измерений и текущих условий, обработку и архивацию измерительной информации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LabSolutions TA |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
Поднятие/опускание печи осуществляется при нажатии на передней панели анализатора соответствующей кнопки. Драйвер контролера положения печи не связан с программным обеспечением LabSolutions TA и не несет метрологически значимых функций.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГлавы 4-6 «Анализаторы термомеханические ТМА-60/ТМА-60Н. Руководство по эксплуатации», главы 4-6 «Программное обеспечение LabSolutions TA. Руководство пользователя»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам термомеханическим ТМА-60ГОСТ 8.558-09 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 14.12.2018 г. № 2663 «Об утверждении Государственной поверочной схемы для средств измерений температурного коэффициента линейного расширения твердых тел от 0,0140-6 до 10040-6 К в диапазоне температуры от 90 до 3000 К»;
Техническая документация изготовителя.
Изготовитель
Фирма «Shimadzu Corporation», ЯпонияАдрес: 1, Nishinokyo Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan / 1, Нисинокё
Кувабара-тё, Накагё-ку, Киото, 604-8511, Япония
Web-сайт: www.shimadzu.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»ИНН 7809022120
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов основан на измерении линейных приращений при изменении температуры образца. ТКЛР определяется как отношение линейного приращения к длине образца перед нагреванием или охлаждением при изменении его температуры на один градус. По изменению линейных размеров образца судят о температурах фазовых и структурных превращений.
Анализаторы представляют собой автоматизированный аппаратный комплекс, состоящий из измерительного блока, в состав которого входят устройство измерения температуры и система измерения линейных приращений, конструктивно расположенные в одном корпусе с печью и системой контроля среды измерений образца. На задней панели корпуса анализаторов расположены выводы для подсоединения внешних устройств и штуцеры для подключения и прокачки хладоносителя и продувки инертным газом.
Анализаторы выпускаются в двух модификациях - ТМА-60 и ТМА-60Н.
Анализаторы модификации ТМА-60 укомплектованы печью М-типа, позволяющей эксплуатировать анализатор в диапазоне температуры от плюс 25 до плюс 1000 °С. Держатели и зонды измерительной части анализаторов модификации ТМА-60 изготовлены из кварца, для измерения температуры используется термоэлектрический преобразователь типа К. Для анализаторов модификации ТМА-60 возможно подключение дополнительного низкотемпературного блока печи LTB-60, позволяющего работать при температурах от минус 150 до плюс 600 °С. В анализаторах модификации ТМА-60 реализована методика прямого измерения линейных приращений образца, при которой зонд непосредственно располагается на анализируемом образце и измеряет его длину при изменении температуры. Линейное приращение определяется относительно начального положения зонда.
Анализаторы модификации ТМА-60Н укомплектованы печью Н-типа, позволяющей эксплуатировать анализатор в диапазоне температуры от плюс 25 до плюс 1500 °С. Держатели и зонды измерительной части анализаторов ТМА-60Н изготовлены из керамики, для измерения температуры используется термоэлектрический преобразователь типа R. В анализаторах модификации ТМА-60Н технически реализована методика дифференциального анализа, при котором одновременно измеряют изменение линейных размеров исследуемого и эталонного образцов. Линейное приращение определяют из соотношения изменения положения зонда к первоначальному положению для исследуемого и эталонных образцов.
На передней панели анализаторов находится управляющая панель, обеспечивающая автоматическое поднятие или опускание печи. На управляющей панели имеется индикаторный модуль температуры, позволяющий отслеживать температуру печи в режиме реального времени в целях безопасного извлечения или установки образцов.
Общий вид анализаторов приведен на рисунке 1, внешний вид низкотемпературного блока печи LTB-60 на рисунке 2
Рисунок 1 - Общий вид анализаторов
Рисунок 2 - Внешний вид низкотемпературного блока печи LTB-60
Пломбирование анализаторов не производится.
Заводской номер наносится на шильдик на корпусе анализаторов. Знак поверки наносится на свидетельство о поверке.
Таблица 4 - Комплектность анализаторов термомеханических ТМА-60
|
Наименование |
Обозначение |
Количество |
|
Анализатор термомеханический ТМА-60 в зависимости от модификации |
ТМА-60/ТМА-60Н |
1 шт. |
|
Руководство по эксплуатации |
Анализаторы термомеханические ТМА-60/ТМА-60Н. Руководство по эксплуатации |
1 экз. |
|
Дополнительно в комплект поставки могут включаться:
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
TMA-60 |
TMA-60H | |
|
Диапазон измерений температуры*, °С:
|
от +25 до +1000 от -150 до +600 |
от +25 до +1500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С:
|
±3 ±3 ±5 |
±3 ±5 |
|
Диапазон измерений линейных приращений, мм** |
от 340'3 до 0,26 | |
|
Пределы допускаемой относительной погрешности измерений линейных приращений, % |
±3 | |
|
Диапазон измерений ТКЛР, К-1 |
от 0,Г10-6 до 26,540'6 | |
|
Пределы допускаемой абсолютной погрешности измерений ТКЛР, К-1 |
±(140'7 + 0,01-а)*** | |
|
* - диапазоны измерений приведены в зависимости от комплектации для каждой модификаций ТМА-60. Указанные диапазоны также могут быть сокращены в зависимости от ограничений, установленных производителем в ПО. Рабочие диапазоны измерений в этом случае будут указаны Производителем в поставляемом совместно с анализатором Руководстве по эксплуатации; ** - линейное приращение при этом может быть измерено как при расширении, так и при сжатии исследуемого образца; *** где а -аттестованное значение меры ТКЛР , К-1. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
TMA-60 |
TMA-60H | |
|
Диапазон показаний линейных приращений, мм |
от -5 до +5 | |
|
Диапазон показаний нагрузки, Н |
от -5 до +5 | |
|
Максимальный размер образца, мм:
Размеры пленок (ширина х высота х длина), мм, не более |
8 от 5 до 20 5 х 1 х 20 |
5 от 5 до 20 |
|
Скорость нагрева, °С/мин |
при нагреве до +900 °С максимальная 99,9 при нагреве до +1000 °С максимальная 80,0 |
50 |
|
Среда измерений |
воздух, инертные газы | |
|
Параметры электрического питания:
|
от 198 до 242 50/60 | |
|
Потребляемая мощность, В^А, не более |
1000 |
1500 |
|
Наработка на отказ, ч, не менее |
10000 | |
|
Средний срок службы, лет |
8 | |
|
Габаритные размеры, мм, не более
|
367 624 880 | |
|
Масса, кг, не более |
45 | |
|
Условия эксплуатации:
|
от +5 до +40 от 15 до 80 от 98,3 до 104,3 | |
