Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно весы состоят из весоизмерительного устройства с остекленной витриной и терминала.

Весы АР выпускаются в 2 сериях: АРW и APX, отличающихся количеством дополнительных функций.

Весы АРW включают в себя семь моделей: AP135W, AP225W, AP125WD, AP225WD, AP324W, AP224W, AP124W, различающихся максимальной и минимальной нагрузками, действительной ценой деления.

Весы АРХ включают в себя три модели: АР124Х, АР224Х, АР324Х, различающихся максимальной и минимальной нагрузками.

• -  устройством первоначальной установки нуля (Т.2.7.2.4);

• -  полуавтоматическим устройством установки нуля (Т.2.7.2.2);

• -  устройством слежения за нулем (Т.2.7.3);

• -  устройством выборки массы тары (Т.2.7.4);

• -  автоматическим устройством юстировки чувствительности;

• -  полуавтоматическим устройством юстировки чувствительности;

• -  устройством установки весов по уровню (Т.2.7.1);

• -  вспомогательным показывающим устройством (3.4).

Весы реализуют следующие функции:

• -  переключение единиц измерения массы;

• -  рецептурное взвешивание;

• -  счетный режим;

• -  взвешивание в процентах;

• -  вывод/сохранение данных о юстировке;

• -  взвешивание с усреднением;

• -  измерение удельного веса твердых тел;

• -  режим составления смеси;

• -  приготовление буферных растворов;

• -  приготовление образцов (только весы серии АРW)

• -  режим добавления;

- определение плотности жидкости;

• -  вывод данных (автоматическая печать, настройка периодичности печати, печать в соответствии с требованиями ISO);

• -  автовыключение;

• -  задание минимального веса;

• -  сравнение с заданным весов (компарирование);

• -  автоматическое тарирование;

• -  изменение времени установки нуля и тарирования;

• -  стабильность показаний;

• -  преобразование мольной величины;

• -  регистрация при входе в систему;

• -  настройка времени и даты;

• -  настройка идентификации весов;

• -  стиль вывода данных;

• -  настройка яркости, громкости;

• -  статистические расчеты;

• -  снятие статического электричества (при использовании ионизатора STABLO-AP).

Весы АР снабжены интерфейсами: RS232C (штекер D-sub9P), USB-разъем (Тип A) (только в серии АРW), устройство USB (Тип B), вход для ионизатора.

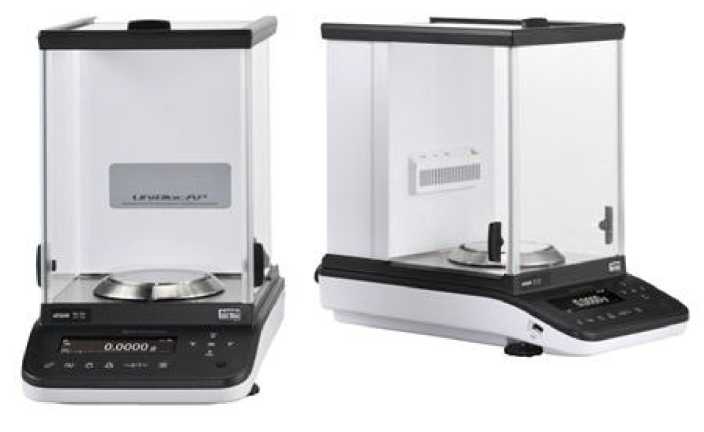

Рисунок 1 - Общий вид весов

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками изготовителя. Схема пломбирования и обозначение места нанесения знака поверки представлены на рисунке 2.

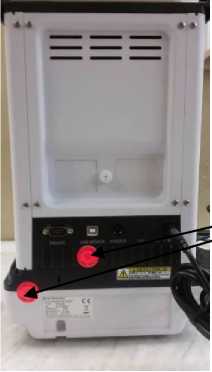

Схема пломбирования контрольными этикетками

Рисунок 2 - Схема пломбирования от несанкционированного доступа

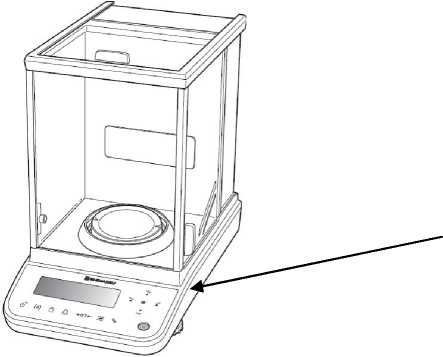

Место нанесения знака поверки

Рисунок 3 - Обозначение места нанесения знака поверки весов

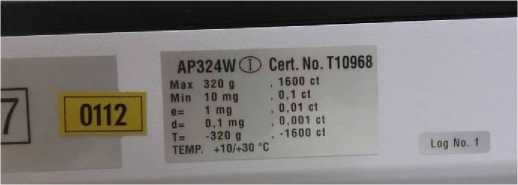

Рисунок 4 - Маркировка весов

Таблица 5 -

Продолжение таблицы 5

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Значения массы и размеров весов для различных модификаций
