Номер по Госреестру СИ: 83374-21
83374-21 Счетчики-расходомеры массовые
(Turbo Flow CFM)
Назначение средства измерений:
Счётчики-расходомеры массовые Turbo Flow CFM (далее - расходомеры) предназначены для измерения массового расхода и массы жидкости и газов, объёмного расхода и объёма жидкости и газов, плотности, температуры и давления жидкости и газов.
Внешний вид.
Счетчики-расходомеры массовые

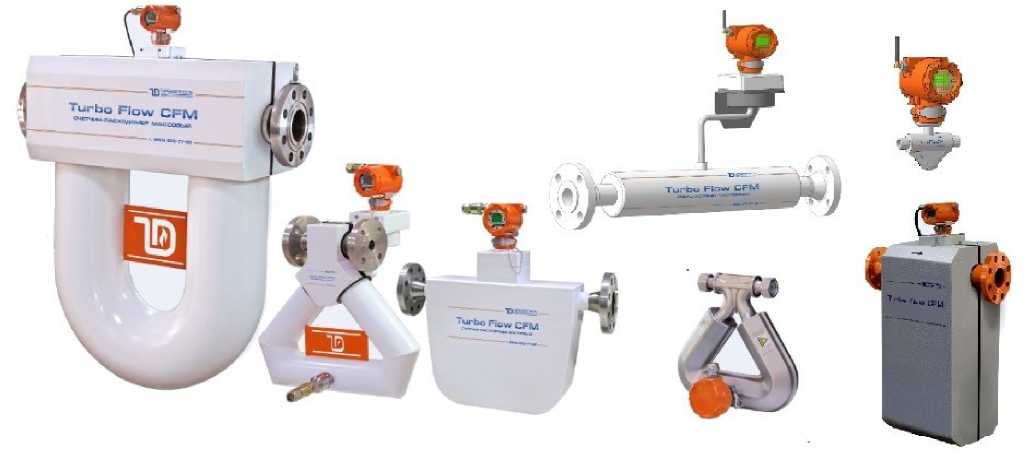

Рисунок № 1
Внешний вид.
Счетчики-расходомеры массовые

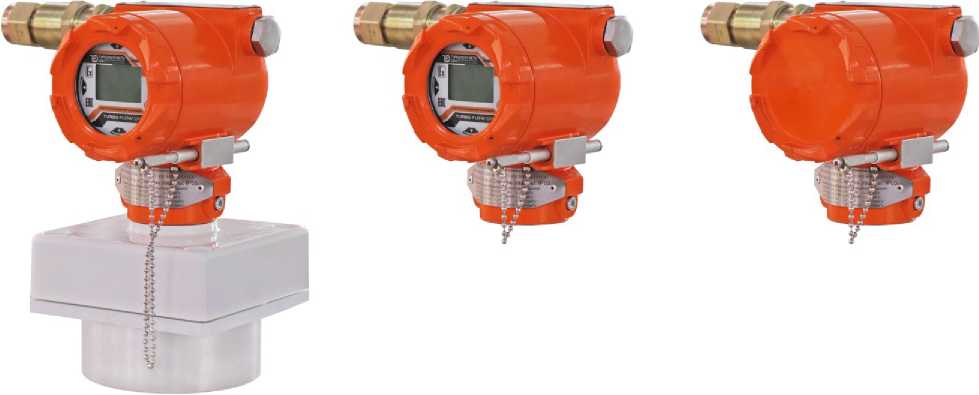

Рисунок № 2

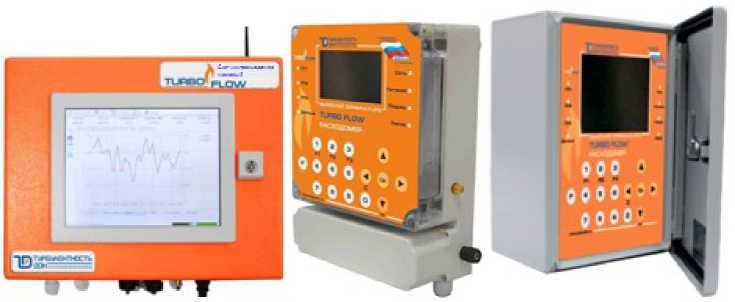

Внешний вид.
Счетчики-расходомеры массовые
Рисунок № 3
Внешний вид.
Счетчики-расходомеры массовые

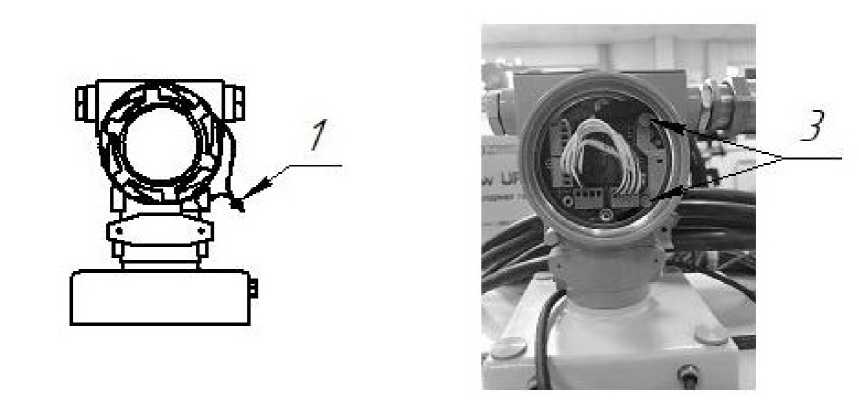

Рисунок № 4
Внешний вид.
Счетчики-расходомеры массовые

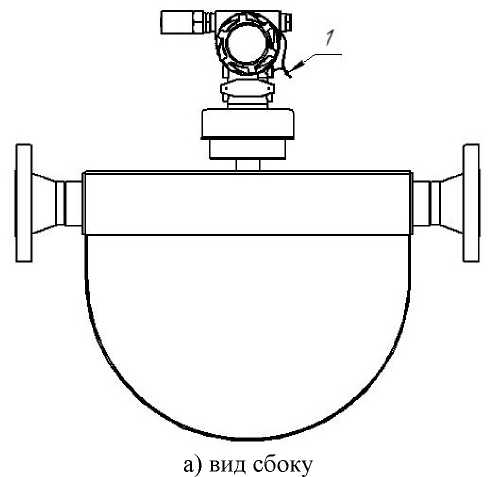

Рисунок № 5
Внешний вид.
Счетчики-расходомеры массовые

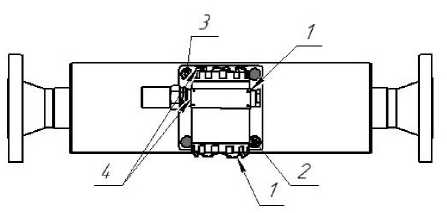

Рисунок № 6
Внешний вид.
Счетчики-расходомеры массовые

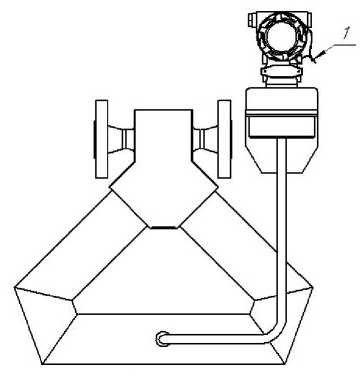

Рисунок № 7

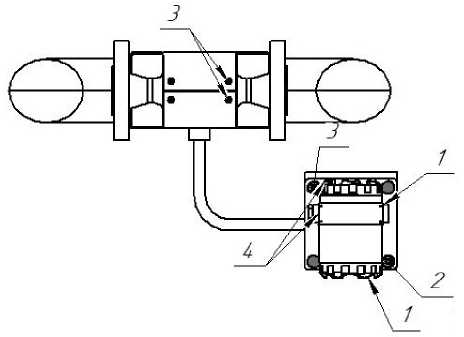

Внешний вид.
Счетчики-расходомеры массовые
Рисунок № 8
Внешний вид.
Счетчики-расходомеры массовые

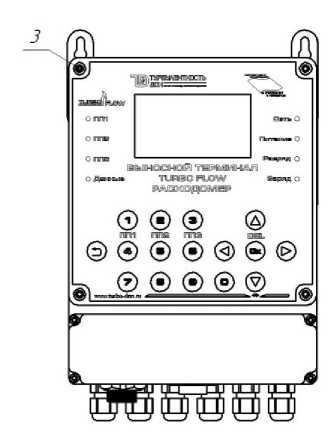

Рисунок № 9
Внешний вид.
Счетчики-расходомеры массовые

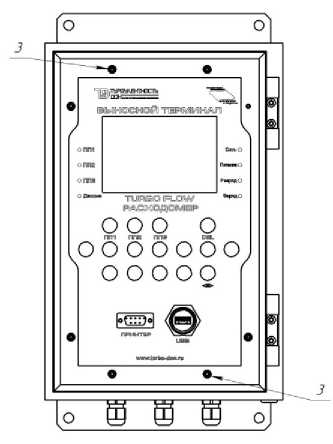

Рисунок № 10
Общие сведения
Дата публикации - 09.07.2024
Срок свидетельства - 11.10.2026
Номер записи - 184771
ID в реестре СИ - 1393670
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Turbo Flow CMF-ULG, Turbo Flow CFМ, Turbo Flow CFM, CMF-ULG-F-0300(F)-015/015-016-V11-E-1-03-020-0-0-0-0-0, CMF-ULG-F-0016(F)-040/040-016-V11-E-1-03-050-0-0-0-0-0, CFM-ULG-F-0300(F)-080/080-040-V11-E-1-05-050-0-0-0-0-0, CFM-ULG-F-0300(F)-050/050-040-V11-E-1-03-015-0-1-1-0-0, CFM-ULG-F-0016(F)-080/080-016-V11-E-1-03-050-0-0-0-0-0, CFM-ULG-F-0016(F)-050/050-016-V11-E-1-03-050-0-0-0-0-0, CFM-ULG-F-0016(F)-025/025-016-V11-E-1-03-050-0-0-0-0-0, CFM-F, CFM,
Производитель
Изготовитель - Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 22
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1389 от 2024.06.10 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1618 от 2024.07.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№500 от 2025.03.13 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2242 от 2021.10.11 Об утверждении типов средств измерений
№2248 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№3151 от 2022.12.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1399 от 2023.07.05 ПРИКАЗ_Об утверждении типов средств измерений (13)
№435 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (20)
№866 от 2024.04.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (19)
№1741 от 2024.07.26 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№737 от 2025.04.11 ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ (2)
Наличие аналогов СИ: Счетчики-расходомеры массовые (Turbo Flow CFM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
37965-14 Расходомеры массовые (LPGmass, CNGmass, CNGmass DCI) Фирма "Endress+Hauser Flowtec AG", Швейцария Производственные площадки: Endress+Hauser Flowtec AG, Швейцария; Endress+Hauser Flowtec AG, Франция; Endress+Hauser Flowtec (China) Co. Ltd; Endress+Hauser Flowtec (India) Pvt. Ltd. (ИНДИЯ ) |
83374-21 Счетчики-расходомеры массовые (Turbo Flow CFM) Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
|
45115-16 Счетчики-расходомеры массовые (Micro Motion) Фирма "Emerson Process Management Flow BV", Нидерланды; Фирма "Emerson SRL", Румыния; Фирма "Micro Motion Inc.", США; Фирма "F-R Tecnologias de Flujo, S.A. de C.V.", Мексика; Фирма "Emerson Process Management Flow Technologies Co., Ltd." (КИТАЙ ) |
83374-21 Счетчики-расходомеры массовые (Turbo Flow CFM) Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
|
50365-12 Расходомеры массовые (Promass X) Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
83374-21 Счетчики-расходомеры массовые (Turbo Flow CFM) Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
|
57484-14 Расходомеры массовые (Promass 100, Promass 200) Фирма "Endress+Hauser Flowtec AG", Швейцария; Производственные площадки: Endress+Hauser Flowtec AG, Швейцария; Endress+Hauser Flowtec AG, Франция; Endress+Hauser Flowtec (China) Co. Ltd; Endress+Hauser Flowtec (India) Pvt. Ltd. (ИНДИЯ ) |
83374-21 Счетчики-расходомеры массовые (Turbo Flow CFM) Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
|
68358-17 Расходомеры массовые (Promass (модификации Promass 300, Promass 500)) Фирма "Endress+Hauser Flowtec AG", Швейцария; Производственные площадки: Endress+Hauser Flowtec AG, Швейцария; Endress+Hauser Flowtec AG, Франция; Endress+Hauser Flowtec (China) Co. Ltd; Endress+Hauser Flowtec (India) Pvt. Ltd. (ИНДИЯ ) |
83374-21 Счетчики-расходомеры массовые (Turbo Flow CFM) Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
|
24518-03 Весы напольные (EM-P, DB-H, DB-II) Фирма "CAS Corporation Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
83374-21 Счетчики-расходомеры массовые (Turbo Flow CFM) Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
|
15201-11 Расходомеры массовые (Promass) Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
83374-21 Счетчики-расходомеры массовые (Turbo Flow CFM) Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83374-21 11.10.2026 |
Счетчики-расходомеры массовые, Turbo Flow CFM Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85230-22 11.04.2027 |
Установки поверочные, СПУ-7 Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
86699-22 06.09.2027 |
Преобразователи плотности газа, Turbo Flow UDM Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92051-24 03.05.2029 |
Расходомеры - счетчики жидкости ультразвуковые, Turbo Flow UFL Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94895-25 13.03.2030 |
Установки поверочные стационарные, ПУРС-С Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94896-25 13.03.2030 |
Установки поверочные передвижные, ПУРС-М Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Счетчики-расходомеры массовые (Turbo Flow CFM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПО "ТУРБУЛЕНТНОСТЬ-ДОН" (RA.RU.311736) | 18 | 18 | 0 | 0 | 18 | 18 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 19 | 1 | 9 | 10 | 0 | 19 | 9 | 10 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики-расходомеры массовые (Turbo Flow CFM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
ПО хранится в энергонезависимой памяти.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CFM |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
0x66808DB2 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-32 |
Недопустимое влияние на метрологически значимую часть ПО расходомера через интерфейс связи отсутствует. ПО расходомера не оказывает влияния на метрологические характеристики других средств измерений.
В ЭБ дополнительно реализована защита от внешних изменений с помощью переключателя.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации, паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п.1.4.2 ТУАС.407281.001 РЭ.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам-расходомерам массовым Turbo Flow CFMПриказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.52-031-70670506-2020 Технические условия. Счетчики-расходомеры массовые Turbo Flow CFМ
Изготовитель
Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»(ООО НПО «Турбулентность-ДОН»)
ИНН 6141021685
Адрес юридический: 129110, Москва г, Гиляровского ул, дом 47, строение 5, этаж 5 пом. II ком. 2
Адрес производства: 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8
Телефон/факс: +7 (863) 203-77-80 / 203-77-81
E-mail: info@turbo-don.ru
Web-сайт: www.turbo-don.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озёрная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия счётчиков-расходомеров основан на использовании сил Кориолиса, действующих на измерительные трубки, которые колеблются с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты.
Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индуктивными датчиками. Счётчики-расходомеры не имеют вращающихся частей, и результаты измерений массового расхода не зависят от плотности, вязкости, наличия твердых частиц или иных примесей, режимов протекания измеряемой среды.
Колебания трубок возбуждаются на основной резонансной частоте системы. Функциональная зависимость резонансной частоты от плотности среды калибруется при изготовлении прибора. На основе данных калибровки, хранимых в энергонезависимой памяти прибора, измеряемый в процессе работы период колебаний пересчитывается в значение плотности рабочей среды.
Для измерений температуры проходящей через счётчик-расходомер измеряемой среды используется встроенный (интегрированный) или внешний преобразователь температуры. Коррекция показаний счётчика-расходомера при отклонении температуры и давления среды от условий калибровки компенсируются автоматически (по давлению внесением соответствующей поправки (значения статического давления) либо по показаниям внешнего преобразователя (датчика) давления).
Объёмный расход вычисляется по данным измерений массового расхода и плотности. Расходомеры состоят из:
-
- первичного преобразователя расхода (далее - ПП) с интегрированным преобразователем температуры;
-
- электронного блока (далее - ЭБ);
-
- внешнего преобразователя (датчика) давления (опционально);
-
- внешнего преобразователя (датчика) температуры (опционально);
ПП имеют различные конструктивные исполнения (представлены на рисунке 1).
ПП устанавливается в трубопровод и преобразует параметры процесса (расход, плотность, температура) в электрические сигналы, которые поступают в ЭБ.
ЭБ состоит из измерительного модуля (ИМ) и вычислителя расхода (ВР).
ИМ производит преобразование, аппаратную обработку (усиление и нормирование) сигналов с первичного преобразователя и интегрированного в ПП преобразователя температуры, а так же аналого-цифровое преобразование сигналов и их фильтрацию.
ВР производит обработку измеренных параметров с ИМ, выполняет вычисления, выдаёт результат на индикатор (при наличии), ведёт архивы, формирует частотные, импульсные, дискретные, токовые (от 4 до 20 мА), цифровые выходные сигналы.
Наличие индикатора и выходные интерфейсы варьируются в зависимости от исполнения ЭБ. Компоненты ЭБ конструктивно могут быть выполнены в различных сочетаниях или выполнены отдельными модулями. Модули соединяются специальными кабелями, которые входят в комплектацию счётчика-расходомера.
Информация с расходомера считывается с помощью специализированного программного обеспечения по проводным или беспроводным интерфейсам на ПК, также имеется интерфейс для передачи информации в другие информационные системы управления или учета ресурсов
Кроме того, ЭБ обрабатывает управляющие сигналы, которые поступают на дискретные входы, и обеспечивает связь с внешними ведущими устройствами по протоколам Modbus RTU или HART.
Для возможности дистанционного (локального) считывания информации расходомер может быть укомплектован выносным терминалом (далее - ВТ или ВТ(М)) или шкафом с персональным компьютером (РШ с ПК) или организована прямая передача данных на персональный компьютер со специализированным программным обеспечением (АРМ). ВТ может быть выполнен в пластиковом (ВТ) или металлическом (ВТ(М)) корпусе. Общий вид ВТ, ВТ(М) и РШ с ПК представлены на рисунке 3.
В расходомерах реализована функция расчёта концентрации (объёмной доли) взаимнонерастворимых компонентов многофазной среды (газожидкостной смеси), основанная на измерении средней плотности и информации о плотности чистых компонентов.
Общий вид счётчиков-расходомеров массовых Turbo Flow CFМ представлен на рисунке 1 .
Рисунок 1 - Общий вид расходомеров
Рисунок 2 - Общий вид ЭБ
Рисунок 3 - общий вид РШ с ПК, ВТ и ВТ(М)
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 4 - 8.
Рисунок 4 - Электронный блок
б) вид сверху
Рисунок 5 - Пломбировка Ш1 и ЭБ (расположение ЭБ на 11П)
б) вид сверху
а) вид сбоку
Рисунок 6 - Пломбировка Ш1 и ЭБ (ЭБ вынесен от 11П)
Рисунок 7 - Выносной терминал (ВТ)
Рисунок 8 - Выносной терминал в металлическом корпусе (ВТМ)
Рисунки 4-8: 1 - пломба свинцовая предприятия-изготовителя; 2 - места для нанесения знака поверки способом давления на специальную мастику; 3 - пломбы предприятия-изготовителя способом давления на специальную мастику; 4 - отверстия для пломбирования поставщиком.
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт. (компл.) |
|
Счётчик-расходомер массовый |
Turbo Flow CFM |
1 |
|
Счётчики-расходомеры массовые Turbo Flow CFM. Руководство по эксплуатации1 |
ТУАС.407281.001 РЭ |
1 |
|
Паспорт |
- |
1 |
|
Комплект монтажных частей |
- |
1 (по заказу) |
|
ПО ПК конфигурирования расходомера (компакт-диск или Flash-накопитель)1 |
- |
1 (по заказу) |
|
Система кабельных соединений |
- |
1 (по заказу) |
|
Примечание - 1 Доступно на сайте изготовителя. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условный Ду, мм |
от 10 до 300 |
|
Верхняя граница диапазона измерений массового расхода жидкости Q , в зависимости от Ду и исполнения ПП, кг/ч |
от 28 до 3200000 |
|
Верхняя граница диапазона измерений объёмного расхода жидкости (по воде при стандартных условиях) QVmax(F) в зависимости от Ду и исполнения ПП, м3/ч |
от 0,028 до 2000 |
|
Верхняя граница диапазона измерений массового расхода газа QM , кг/ч |
QlMmaxF) ’ PG / kG , где pG - плотность газа при рабочих условиях, кг/м3; kG - коэффициент, зависящий от Ду, кг/м3 |
Лист № 6
Всего листов 10
Продолжение таблицы 2
|
Стабильность нуля при измерении массового расхода (в зависимости от Ду) Z, кг/ч |
от 0,12 до 215 | |
|
Класс точности (КТ)1 |
0,1; 0,15; 0,2; 0,25; 0,5 | |
|
Пределы допускаемой основной относительной погрешности при измерении массового расхода SQm и массы жидкости, Sm, %: при Qm > 100^Z/Jo при Qm < 100^Z/Jo |
±S0 ±(Z/Qm)-100, где Qm - измеряемый массовый расход, кг/ч; S0 - значение, численно равное КТ, %; Z - стабильность нуля, кг/ч | |
|
Пределы допускаемой основной относительной погрешности при измерении массового расхода и массы газа, %: при Qm > (100 • Z / Jg) при Qm < (100 • Z / Sg) |
±5g ±(Z/Qm)-100 где SG равен: 0,35 - для КТ 0,1; 0,15 и Ду от 10 до 32 мм; 0,5 - для КТ 0,1; 0,15 и Ду от 50 до 200 мм; и для КТ 0,2 и Ду от 10 до 200 мм 0,75 - для КТ 0,5 и Ду от 10 до 300 мм | |
|
Диапазон измерений плотности рабочей среды, кг/м3 |
от 650 до 2000 | |
|
Пределы допускаемой основной абсолютной погрешности при измерении плотности рабочей среды Др, кг/м3 |
±0,32; ±0,52; ±1; ±2; ±5 | |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении плотности рабочей среды Др, кг/м3:
|
±0,3 ±2 | |
|
Пределы допускаемой основной относительной погрешности при измерении объёмного расхода bQv и объёма 5v, %:
|
±0,15 | |
|
82v = ±^ $V = ±^ где р - изм |
(Q)2 +[^-100, | |
|
(Ш)2 100, еряемая плотность, кг/м3 | ||
|
Диапазон измерений температуры рабочей среды, °С |
от -200 до +400 | |
Продолжение таблицы 2
|
Пределы допускаемой абсолютной погрешности при измерении температуры рабочей среды при использовании:
|
±(0,3 + 0,005-М) , ±(0,15 + 0,002-iti) где t - измеряемое значение температуры, °C |
|
Верхний предел измерений избыточного давления (ВПИ), МПа |
от 0,0025 до 100 |
|
Верхний предел измерений абсолютного давления (ВПИ), МПа |
от 0,1 до 100 |
|
Пределы допускаемой относительной погрешности измерений давления, при использовании внешнего преобразователя (датчика) давления, % |
±(0,1+0,01Pmax/P), где Pmax - верхний предел измерений преобразователя давления, P - измеряемое значение давления |
|
Рабочий диапазон измерений давления, % ВПИ |
от 10 до 100 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении массового расхода и массы жидкости и газа, в зависимости исполнения ПП, вызываемой изменением:
|
от ±0,001 до ±0,5 от ±(0,0001^QMnom/Q.«) до ±(0,015^ QMnom/Qm) |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении плотности жидкости, в зависимости от исполнения ПП, вызываемой изменением:
|
от ±0,03 до ±0,45 от ±0,3 до ±2,0 |
|
Потери давления на ПП расходомера при номинальном расходе воды QMnom, МПа, не более |
0,1 |
|
П р и м е ч а н и я
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходных сигналов:
|
от 0 до 10000 от 4 до 20 оптронный, с открытым коллектором |
|
Цифровые проводные интерфейсы |
HART, MODBUS RTU |
|
Цифровые беспроводные интерфейсы |
GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa |
Продолжение таблицы 3
|
Напряжение питания, В:
|
от 12 до 24 220 от 12 до 24 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Масса (в зависимости от модификации), кг, не более |
400 |
|
Габаритные размеры, мм, не более: - длина |
1050 |
|
- ширина |
385 |
|
- высота |
1350 |
|
Маркировка взрывозащиты: - первичный преобразователь (ПП) |
0Ex 1а IIC Т4...Т1 Ga Х |
|
- электронный блок (ЭБ) |
1Ex db ра Ga] IIC Т6 Gb Х |
|
Степень защиты по ГОСТ 14254: - преобразователя расхода кориолисового (ПП) |
IP67 |
|
- электронного блока (ЭБ) |
IP65 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +60 |
|
- относительная влажность воздуха, % |
до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Наработка на отказ, ч, не менее |
70 000 |
|
Средний срок службы, лет, не менее |
12 |
