Номер по Госреестру СИ: 94895-25
94895-25 Установки поверочные стационарные
(ПУРС-С)
Назначение средства измерений:
Установки поверочные стационарные ПУРС-С (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости.
Внешний вид.
Установки поверочные стационарные
Рисунок № 1
Внешний вид.
Установки поверочные стационарные
Рисунок № 2
Внешний вид.
Установки поверочные стационарные
Рисунок № 3
Общие сведения
Дата публикации - 14.03.2025
Срок свидетельства - 13.03.2030
Номер записи - 196689
ID в реестре СИ - 1424130
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№500 от 2025.03.13 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Установки поверочные стационарные (ПУРС-С)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83374-21 11.10.2026 |
Счетчики-расходомеры массовые, Turbo Flow CFM Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85230-22 11.04.2027 |
Установки поверочные, СПУ-7 Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
86699-22 06.09.2027 |
Преобразователи плотности газа, Turbo Flow UDM Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92051-24 03.05.2029 |
Расходомеры - счетчики жидкости ультразвуковые, Turbo Flow UFL Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94895-25 13.03.2030 |
Установки поверочные стационарные, ПУРС-С Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94896-25 13.03.2030 |
Установки поверочные передвижные, ПУРС-М Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Установки поверочные стационарные (ПУРС-С)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установки поверочные стационарные (ПУРС-С)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установок автономное
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов установки, управление устройствами систем хранения и подготовки жидкости, создания и стабилизации расхода жидкости, регулирования расхода жидкости, управление системой сбора и обработки информации.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PURS-3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.Х.Х1) |
|
Цифровой идентификатор ПО |
0X8BEB5B3C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
|
1) Х - относится к метрологически незначимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную раме установки, методом лазерной гравировки или термотрансферной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации установок поверочных стационарных ПУРС-С.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических и объемного расходов жидкости»;
измерениях, массового
ТУ 26.51.66-039-70670506-2024 «Установки поверочные Технические условия».
стационарные ПУРС-С.
«Турбулентность-ДОН»
Общество с ограниченной ответственностью НПО (ООО НПО «Турбулентность-ДОН»)
ИНН 6141021685 Юридический адрес: 129110, г. Москва, вн.тер.г. Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11
Телефон/факс: +7 (863) 203-77-80 / 203-77-81
E-mail: info@turbo-don.ru
Web-сайт: www.turbo-don.ru
Изготовитель
Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)ИНН 6141021685
Адрес места осуществления деятельности: 346815, Ростовская обл., Мясниковский
м.р-н, Краснокрымское сп., автодорога Ростов-на-Дону - Новошахтинск тер., 1-й км, зд. 6/8
Юридический адрес: 129110, Москва г, вн.тер.г. Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11
Телефон/факс: +7 (863) 203-77-80 / 203-77-81
E-mail: info@turbo-don.ru
Web-сайт: www.turbo-don.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
«Турбулентность-ДОН»Общество с ограниченной ответственностью НПО (ООО НПО «Турбулентность-ДОН»)
ИНН 6141021685 Юридический адрес: 129110, г. Москва, вн.тер.г. Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11
Телефон/факс: +7 (863) 203-77-80 / 203-77-81
E-mail: info@turbo-don.ru
Web-сайт: www.turbo-don.ru
Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, создаваемых при помощи системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, системы сбора и обработки информации и измерении расхода жидкости и количества жидкости в потоке средствами измерений.
Установки состоят из средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, температуры и избыточного давления жидкости, атмосферного давления, температуры и влажности окружающего воздуха, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, одного или нескольких измерительных участков, трубной обвязки с запорно-регулирующей арматурой, системы сбора и обработки информации. Опционально в состав установки может входить средство измерений плотности жидкости.
массового расхода весовые устройства
В качестве средств измерений массы жидкости в потоке и жидкости, объема жидкости в потоке и объемного расхода жидкости: производства ООО НПО «Турбулентность-ДОН»; расходомеры (в том
числе счетчики,
расходомеры-счетчики, счетчики-расходомеры, преобразователи объемного расхода жидкости): расходомеры-счетчики электромагнитные ВЗЛЕТ-ТЭР (регистрационный номер 86321-22), расходомеры-счетчики жидкости ультразвуковые Turbo Flow UFL (регистрационный номер 92051-24), счётчики-расходомеры массовые Turbo Flow CFM (регистрационный номер 83374-21), счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (регистрационный номер 77657-20), расходомеры массовые DMF (регистрационный номер 89827-23), расходомеры массовые Promass (модификации Promass 300 Promass 500) (регистрационный номер 68358-17), расходомеры массовые Promass (регистрационный номер 86234-22), расходомеры электромагнитные Promag
OPTIMAS массовые 75394-19), 47266-16),
86613-22),
50998-12, модели
расходомеры-счетчики массовые
78635-20), расходомеры-счетчики RC (регистрационный номер
номер
номера ROTAMAS
(регистрационный (регистрационный кориолисовые четчики-расходомеры массовые ЭЛМЕТРО-Фломак (регистрационный номер счётчики-расходомеры массовые Micro Motion (регистрационный номер 71393-18, 45115-16).
В качестве средств измерений избыточного давления жидкости в составе установок применяются: датчики давления Turbo Flow PS (регистрационный номер 51409-12), преобразователи давления измерительные АИР-20/М2 (регистрационный номер 63044-16).
В качестве средств измерений температуры жидкости в составе установок применяются: термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 (регистрационный номер 56560-14), термопреобразователи универсальные ТПУ 0304 (регистрационный номер 50519-17), термометры сопротивления (термопреобразователи сопротивления) ДТС (регистрационный номер 28354-10).
В качестве средств измерений плотности жидкости в составе установок применяются: плотномеры 804 (регистрационный номер 47933-11).
В качестве средств измерений атмосферного давления, окружающего воздуха в составе установок применяются: (регистрационный номер 46434-11); измеритель влажности (регистрационный номер 71394-18).
Поверяемое средство измерений устанавливается в
температуры и влажности термогигрометры ИВА-6 и температуры ИВТМ-7
измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры жидкости. Жидкость посредством системы создания и стабилизации расхода жидкости и системы регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры жидкости, расходомеры установки и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки измеряемой среды или на весовое устройство (при его наличии). Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.
Установки выпускаются в двух модификациях ВР и Р, отличающихся составом средств измерений массы жидкости в потоке и/или массового расхода жидкости и/или объема жидкости в потоке и/или объемного расхода жидкости. В состав установок модификаций ВР входят весовые устройства и расходомеры, в состав установок модификаций Р входят расходомеры.

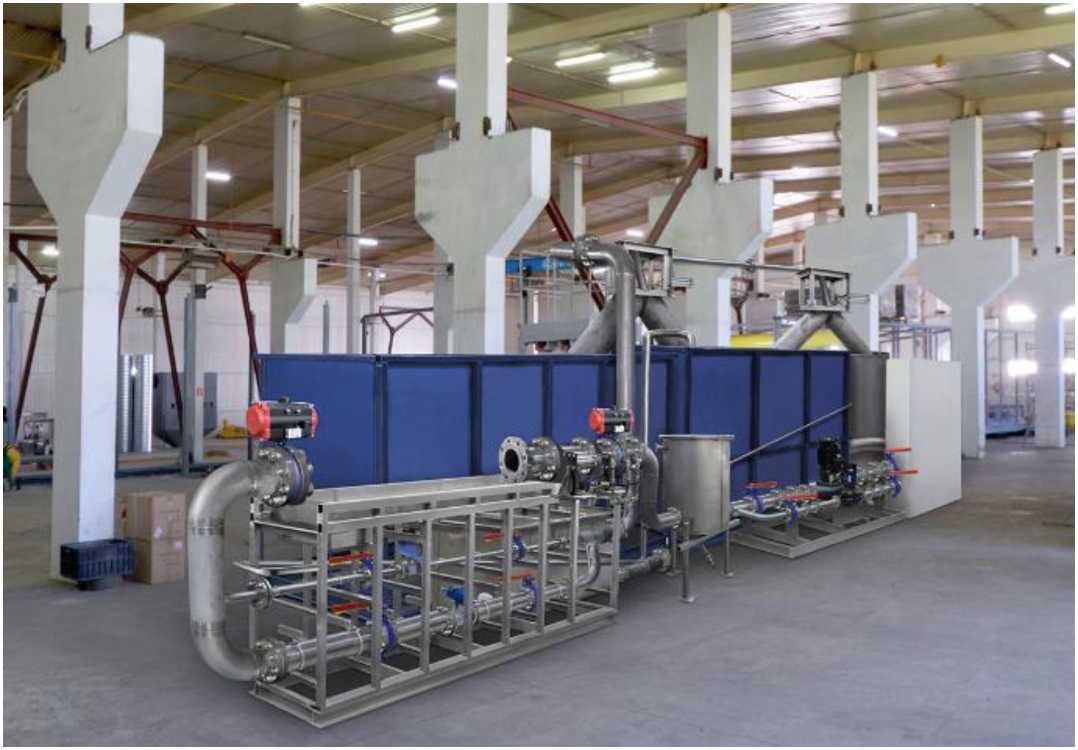

Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.
Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется с помощью нанесения давлением знака поверки на свинцовые (пластмассовые) пломбы, которыми пломбируются фланцевые соединения расходомеров.

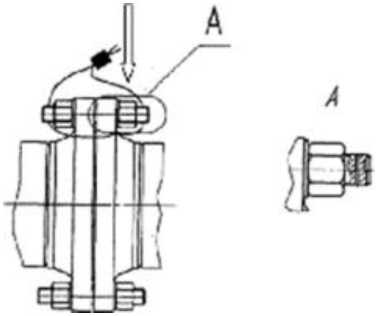

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установок, состоящий из шести арабских цифр, наносится на маркировочную табличку, закрепленную на раме установки, методом лазерной гравировки или термотрансферной печати.

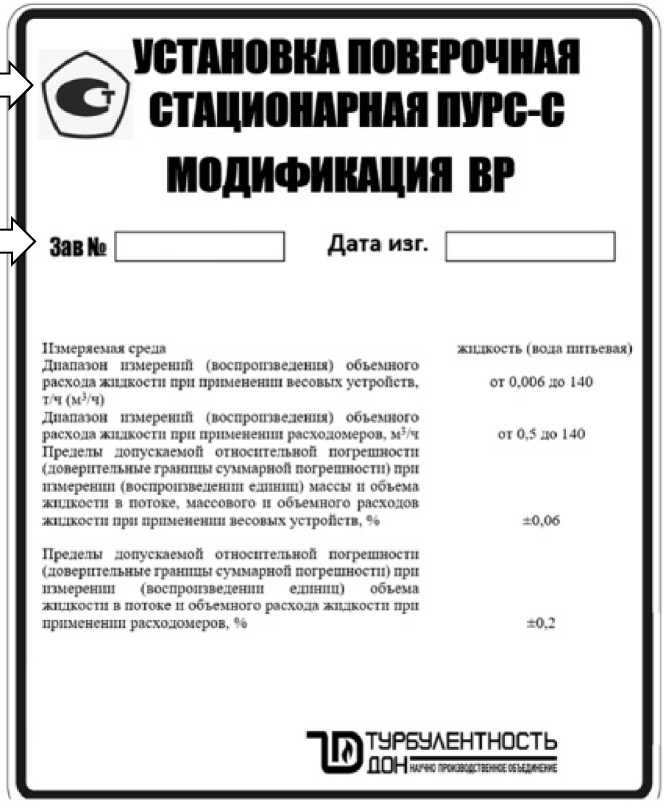

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
установок поверочных стационарных ПУРС-С приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация установки |
ВР |
Р |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении весовых устройств, т/ч (м3/ч) |
от 0,006 до 140 |
- |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении расходомеров, м3/ч |
от 0,5 до 140 | |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении весовых устройств, % |
±0,06 |
- |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров, % |
±0,2 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр поверяемых средств измерений, DN |
от 10 до 150 |
|
Количество одновременно поверяемых средств измерений, шт. |
от 1 до 6 |
|
Измеряемая среда |
жидкость (вода питьевая) |
|
Температура жидкости, °С |
от +10 до +30 |
|
Избыточное давление жидкости, МПа, не более |
0,6 |
|
Параметры электрического питания:
|
(380 ± 38)/(220 ± 22) 50 ± 1 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +30 от 30 до 80 от 84 до 106 |
Таблица 4 - Показания надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч |
20000 |
