Номер по Госреестру СИ: 92051-24
92051-24 Расходомеры - счетчики жидкости ультразвуковые
(Turbo Flow UFL)
Назначение средства измерений:
Расходомеры - счетчики жидкости ультразвуковые Turbo Flow UFL (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости, в том числе сжиженного газа, а также для вычислений массового расхода и массы жидкости.
Внешний вид.
Расходомеры - счетчики жидкости ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры - счетчики жидкости ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры - счетчики жидкости ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры - счетчики жидкости ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры - счетчики жидкости ультразвуковые
Рисунок № 5
Внешний вид.
Расходомеры - счетчики жидкости ультразвуковые
Рисунок № 6
Внешний вид.
Расходомеры - счетчики жидкости ультразвуковые
Рисунок № 7
Внешний вид.
Расходомеры - счетчики жидкости ультразвуковые
Рисунок № 8
Внешний вид.
Расходомеры - счетчики жидкости ультразвуковые
Рисунок № 9
Общие сведения
Дата публикации - 03.05.2024
Срок свидетельства - 03.05.2029
Номер записи - 193911
ID в реестре СИ - 1416189
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Turbo Flow UFL,
Производитель
Изготовитель - Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1135 от 2024.05.03 ПРИКАЗ_Об утверждении типов средств измерений (11)
№500 от 2025.03.13 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Расходомеры - счетчики жидкости ультразвуковые (Turbo Flow UFL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83374-21 11.10.2026 |
Счетчики-расходомеры массовые, Turbo Flow CFM Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85230-22 11.04.2027 |
Установки поверочные, СПУ-7 Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
86699-22 06.09.2027 |
Преобразователи плотности газа, Turbo Flow UDM Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92051-24 03.05.2029 |
Расходомеры - счетчики жидкости ультразвуковые, Turbo Flow UFL Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94895-25 13.03.2030 |
Установки поверочные стационарные, ПУРС-С Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94896-25 13.03.2030 |
Установки поверочные передвижные, ПУРС-М Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Расходомеры - счетчики жидкости ультразвуковые (Turbo Flow UFL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 1 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Расходомеры - счетчики жидкости ультразвуковые (Turbo Flow UFL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
- параметры, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UFL |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
0X12D3F7D2 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-32 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, закрепленную на корпусе ЭБ методом аппликации или лазерной гравировки. Заводской номер, состоящий из семи арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе ЭБ. Формат и место нанесения заводского номера и знака утверждения типа представлены на рисунке 6.Ограничение доступа к местам настройки (регулировки), расположенным в ЭБ, осуществляется путем нанесения свинцовых или мастичных пломб с изображением знака поверки на винтах крепления крышки ЭБ. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки представлены на рисунках 7 и 8.
В расходомерах предусмотрены:
-
- возможность замены попарно согласованных ультразвуковых приемопередатчиков, под рабочим давлением без остановки потока;
-
- автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин;
-
- возможность измерений расхода жидкости в прямом и в обратном направлении (реверсивный режим).
Расходомеры обеспечивают выполнение следующих функций:
-
- архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления, архивов событий и параметров функционирования;
-
- введение и регистрацию значений условно-постоянных величин;
-
- защиту от несанкционированного доступа к параметризации и архивам;
-
- передачу измеренных данных, параметров настройки и архивной информации;
-
- разделение и ограничение напряжения и тока в искробезопасных цепях;
В зависимости от исполнения расходомеры могут обеспечивать индикацию следующих параметров:
-
- текущих значений массового и объемного расхода, температуры и давления измеряемой среды;
-
- текущего значения скорости потока измеряемой среды;
-
- текущего значения скорости звука;
-
- текущих параметров даты и времени;
-
- параметров функционирования расходомера.
Общий вид расходомеров представлен на рисунках 1 - 5.
•> о■4 •

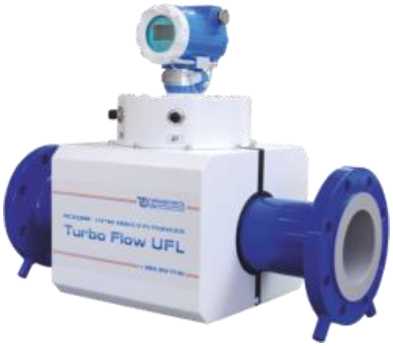

(I - .Рисунок 1 - Корпус круглого сечения с
защитным кожухом
fl

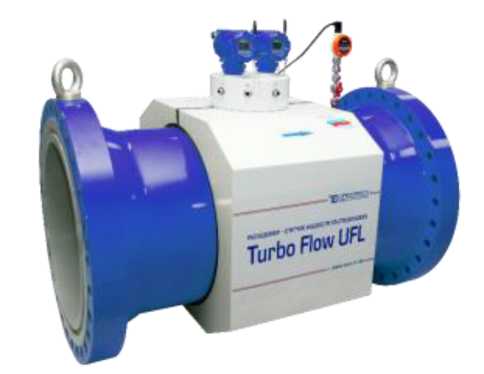

Рисунок 2 - Корпус круглого сечения с защитным кожухом

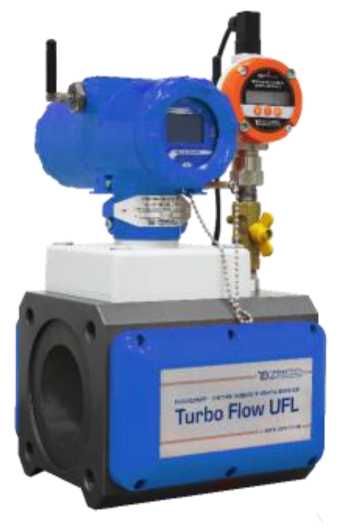

Рисунок 4 - Корпус прямоугольного сечения с совмещенными защитными крышками

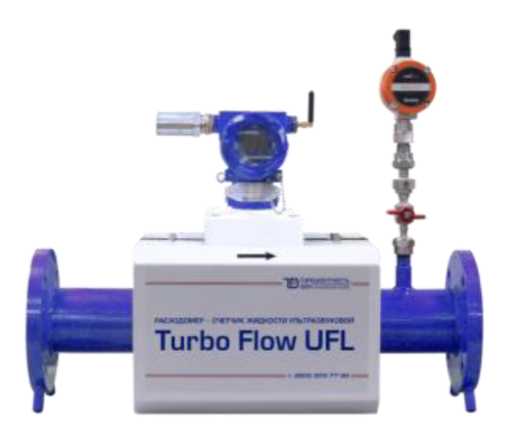

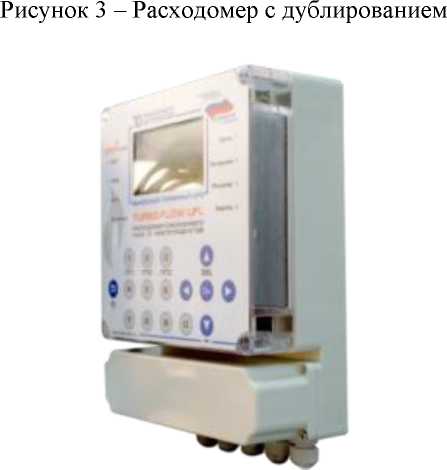

Рисунок 3 - Расходомер с дублированием
Рисунок 5 - Выносной терминал (ВТ)
Место нанесения заводского номера
Место нанесения знака утверждения типа
Вид сверху

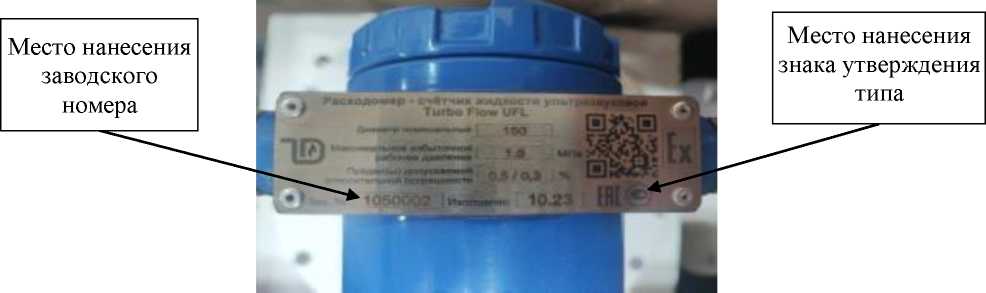

Рисунок 6 - Маркировочная табличка расходомеров - счетчиков Turbo Flow UFL
Вид сбоку

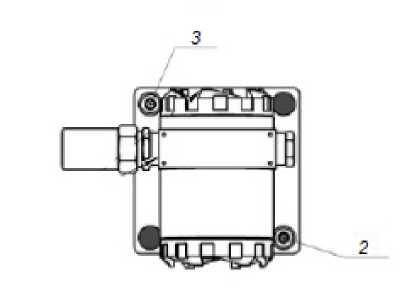

Рисунок 8 - Схема пломбировки электронного блока от несанкционированного доступа, обозначение мест нанесения знаков поверки

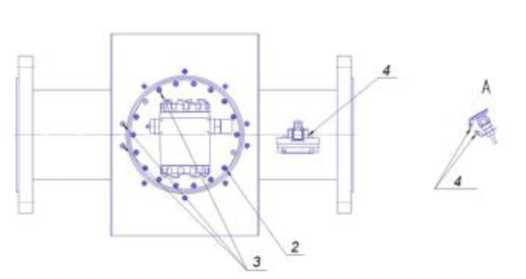

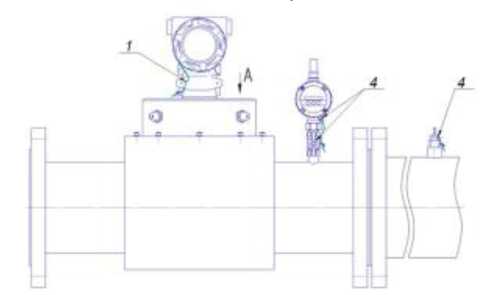

Рисунок 7 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки
-
1 - пломба свинцовая предприятия-изготовителя;
-
2 - места для нанесения знака поверки способом давления на специальную мастику;
-
3 - пломбы предприятия-изготовителя способом давления на специальную мастику;
-
4 - отверстия для пломбирования эксплуатирующими организациями.
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
- параметры, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UFL |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
0X12D3F7D2 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-32 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,11 |
до 144764,58 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, % |
при скорости потока жидкости v от 0,5 включ. до 20 м/с |
при скорости потока жидкости v от 0,0625 до 0,5 м/с |
|
исполнение Г - 1, 2 пары приемопередатчиков, % |
±1,5г) / ±2,52) |
±(2,5 + 1 ) 1) / ±(3,0 + 1 ) 2) |
|
исполнение В - 2, 4 пары приемопередатчиков, % |
±1,01) / ±2,02) |
±(1,5 + 08 ) 1) / ±(2,5 + 08 ) 2) |
|
исполнение Б - 4, 6, 8 пар приемопередатчиков, % |
±0,51) / ±1,02) |
±(0,5 + 04 ) 1) / ±(1,5 + 04 ) 2) |
|
исполнение А - 8, 12, 16 пар приемопередатчиков, % |
±0,31) / ±0,52) |
±(0,3 + 02 ) 1) / ±(1,0 + 02 ) 2) |
|
Верхний предел измерений избыточного давления (ВПИ), МПа |
от 0,0025 до 45 | |
|
Наименование характеристики |
Значение |
|
Верхний предел измерений абсолютного давления (ВПИ), МПа |
от 0,1 до 45 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений давления, % |
±0,25; ±0,5 |
|
Диапазон измерений температуры, °С для исполнения Т0 |
от 0 до +80 |
|
для исполнения Т6 |
от -45 до +80 |
|
для исполнения Т5 |
от -45 до +95 |
|
для исполнения Т4 |
от -45 до +130 |
|
для исполнения Т3 |
от -45 до +180 |
|
для исполнения Т2 |
от -45 до +250 |
|
для исполнения Т1 |
от -45 до +320 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,15 + 0,002-|t|), где t - измеряемая температура |
|
Пределы допускаемой приведенной к диапазону выходного сигнала погрешности расходомера при преобразовании значения расхода в токовый выходной сигнал от 4 до 20 мА, % |
±0,1 |
|
Пределы допускаемой относительной погрешности расходомера при преобразовании значения расхода в частотный выходной сигнал, % |
±0,05 |
|
Пределы допускаемой относительной | |
|
погрешности вычислений массового расхода и массы, % |
±0,01 |
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр номинальный DN |
от 25 до 1600 |
|
Давление измеряемой среды, МПа, не более |
45 |
|
Температура измеряемой среды, °С для исполнения Т0 |
от 0 до +80 |
|
для исполнения Т6 |
от -45 до +80 |
|
для исполнения Т5 |
от -45 до +95 |
|
для исполнения Т4 |
от -45 до +130 |
|
для исполнения Т3 |
от -45 до +180 |
|
для исполнения Т2 |
от -45 до +250 |
|
для исполнения Т1 |
от -45 до +320 |
|
Цифровые проводные интерфейсы |
протокол HART, протокол MODBUS RTU по интерфейсам RS-232, RS-232 TTL и RS-485, Namur |
|
Цифровые беспроводные интерфейсы |
GSM, GPRS, Bluetooth, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa |
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015 |
IP 65 |
|
Маркировка взрывозащиты |
1Ех db [ia Ga] IIC Тб.. ,T1 Gb X lEx db ma [ia Ga] IIC T6.T1 Gb X |
|
Параметры электрического питания, В:
|
3,6 от 12 до 30 от 187 до 242 |
|
Потребляемая мощность:
|
10 10 |
|
Условия эксплуатации:
для исполнения М для исполнения Х
|
от -30 до +70 от -60 до +70 до 95 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
70000 |
|
Средний срок службы, лет |
10 |
наносится на маркировочную табличку, закрепленную на корпусе ЭБ методом аппликации или лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации ТУАС.407252.002 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-037-70670506-2023 Расходомеры - счетчики жидкости ультразвуковые Turbo Flow UFL. Технические условия.
Правообладатель
Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»
(ООО НПО «Турбулентность-ДОН»)
ИНН 6141021685
Юридический адрес: 129110, г. Москва, вн. тер. г. муниципальный округ Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11
Изготовитель
Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)
ИНН 6141021685
Юридический адрес: 129110, г. Москва, вн. тер. г. муниципальный округ Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11
Адрес осуществления деятельности: 346815, Ростовская обл., Мясниковский м.р-н, Краснокрымское с.п., автодорога Ростов-на-Дону-Новошахтинск тер, 1-й км, зд. 6/8
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Г. Москва, ВН. ТЕР. Г. МУНИЦИПАЛЬНЫЙ ОКРУГ ОЧАКОВО-МАТВЕЕВСКОЕ, УЛ. ОЗЕРНАЯ, Д. 46
Правообладатель
Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»
(ООО НПО «Турбулентность-ДОН»)
ИНН 6141021685
Юридический адрес: 129110, г. Москва, вн. тер. г. муниципальный округ Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11
Принцип работы расходомеров основан на методе измерений разности между временем прохождения ультразвуковых импульсов по потоку и против потока жидкости. Измеренная разность времени пропорциональна скорости потока и объемному расходу жидкости. По измеренным значениям объемного расхода и объема, давления и температуры среды известного состава вычисляют значения плотности, массового расхода и массы жидкости. Информация о плотности жидкости вводится в виде условно-постоянного параметра.
В состав расходомера входят:
-
- преобразователь расхода ультразвуковой (далее - УПР) с установленными ультразвуковыми приемо-передатчиками;
-
- электронный блок (далее - ЭБ), который осуществляет прием - передачу сигналов от ультразвуковых приемо-передатчиков, преобразователей давления, температуры, их преобразование и обработку, а также вычисление объемного и массового расхода жидкости, плотности при рабочих условиях, с последующим формированием цифровых выходных сигналов. ЭБ устанавливается на УПР или удаленно.
В зависимости от комплектации в состав расходомеров могут входить преобразователь температуры и преобразователь давления.
Расходомеры изготавливаются по заказу в любой цветовой гамме.
В расходомерах возможно частичное или полное дублирование ультразвуковых прие-мо-передатчиков, ЭБ, преобразователей давления, преобразователей температуры.
Для возможности дистанционного считывания информации расходомер может быть укомплектован модулем телеметрии или выносным терминалом (далее - ВТ или ВТ(М).
Расходомеры выпускаются в исполнениях С0, С1Т, С1ТР, которые отличаются составом и выполняемыми функциями, указанными в таблице 1.
В зависимости от диапазонов измерений температуры жидкости расходомеры имеют исполнения Т0, Т1, Т2, Т3, Т4, Т5 и Т6.
В зависимости от диапазонов температуры окружающей среды расходомеры имеют исполнения М и Х.
Таблица 1 - Исполнения расходомеров в зависимости от состава и выполняемых функций
|
Исполнение |
УПР, ЭБ |
Преобразователи |
ВТ/ВТ(М) | |
|
Температуры |
Давления | |||
|
С0 |
+ |
- |
- |
+/- |
|
С1Т |
+ |
+ |
- |
+/- |
|
C1TP |
+ |
+ |
+ |
+/- |
|
Примечание: «+» - входит в состав расходомера, «-» - не входит в состав расходомера «+/-» - может входить опционально (по заказу) | ||||
Знак утверждения типа наносится на маркировочную табличку, закрепленную на корпусе ЭБ методом аппликации или лазерной гравировки. Заводской номер, состоящий из семи арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе ЭБ. Формат и место нанесения заводского номера и знака утверждения типа представлены на рисунке 6.
Ограничение доступа к местам настройки (регулировки), расположенным в ЭБ, осуществляется путем нанесения свинцовых или мастичных пломб с изображением знака поверки на винтах крепления крышки ЭБ. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки представлены на рисунках 7 и 8.
В расходомерах предусмотрены:
-
- возможность замены попарно согласованных ультразвуковых приемопередатчиков, под рабочим давлением без остановки потока;
-
- автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин;
-
- возможность измерений расхода жидкости в прямом и в обратном направлении (реверсивный режим).
Расходомеры обеспечивают выполнение следующих функций:
-
- архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления, архивов событий и параметров функционирования;
-
- введение и регистрацию значений условно-постоянных величин;
-
- защиту от несанкционированного доступа к параметризации и архивам;
-
- передачу измеренных данных, параметров настройки и архивной информации;
-
- разделение и ограничение напряжения и тока в искробезопасных цепях;
В зависимости от исполнения расходомеры могут обеспечивать индикацию следующих параметров:
-
- текущих значений массового и объемного расхода, температуры и давления измеряемой среды;
-
- текущего значения скорости потока измеряемой среды;
-
- текущего значения скорости звука;
-
- текущих параметров даты и времени;
-
- параметров функционирования расходомера.
Общий вид расходомеров представлен на рисунках 1 - 5.
•> о■4 •
(I - .Рисунок 1 - Корпус круглого сечения с
защитным кожухом
fl
Рисунок 2 - Корпус круглого сечения с защитным кожухом
Рисунок 4 - Корпус прямоугольного сечения с совмещенными защитными крышками
Рисунок 3 - Расходомер с дублированием
Рисунок 5 - Выносной терминал (ВТ)
Место нанесения заводского номера
Место нанесения знака утверждения типа
Вид сверху
Рисунок 6 - Маркировочная табличка расходомеров - счетчиков Turbo Flow UFL
Вид сбоку
Рисунок 8 - Схема пломбировки электронного блока от несанкционированного доступа, обозначение мест нанесения знаков поверки
Рисунок 7 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки
-
1 - пломба свинцовая предприятия-изготовителя;
-
2 - места для нанесения знака поверки способом давления на специальную мастику;
-
3 - пломбы предприятия-изготовителя способом давления на специальную мастику;
-
4 - отверстия для пломбирования эксплуатирующими организациями.
Таблица 5 - Комплектность средства . измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер - счетчик жидкости ультразвуковой |
Turbo Flow UFL |
1 шт. |
|
Расходомеры - счетчики жидкости ультразвуковые Turbo Flow UFL. Руководство по эксплуатации |
ТУАС.407252.002 РЭ |
1 экз. Допускается поставлять один экземпляр в один адрес отгрузки |
|
Расходомеры - счетчики жидкости ультразвуковые Turbo Flow UFL. Паспорт |
ТУАС.407252.002 ПС |
1 экз. |
|
Комплект монтажных частей |
1 комплект (по заказу) |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,11 |
до 144764,58 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, % |
при скорости потока жидкости v от 0,5 включ. до 20 м/с |
при скорости потока жидкости v от 0,0625 до 0,5 м/с |
|
исполнение Г - 1, 2 пары приемопередатчиков, % |
±1,5г) / ±2,52) |
±(2,5 + 1 ) 1) / ±(3,0 + 1 ) 2) |
|
исполнение В - 2, 4 пары приемопередатчиков, % |
±1,01) / ±2,02) |
±(1,5 + 08 ) 1) / ±(2,5 + 08 ) 2) |
|
исполнение Б - 4, 6, 8 пар приемопередатчиков, % |
±0,51) / ±1,02) |
±(0,5 + 04 ) 1) / ±(1,5 + 04 ) 2) |
|
исполнение А - 8, 12, 16 пар приемопередатчиков, % |
±0,31) / ±0,52) |
±(0,3 + 02 ) 1) / ±(1,0 + 02 ) 2) |
|
Верхний предел измерений избыточного давления (ВПИ), МПа |
от 0,0025 до 45 | |
|
Наименование характеристики |
Значение |
|
Верхний предел измерений абсолютного давления (ВПИ), МПа |
от 0,1 до 45 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений давления, % |
±0,25; ±0,5 |
|
Диапазон измерений температуры, °С для исполнения Т0 |
от 0 до +80 |
|
для исполнения Т6 |
от -45 до +80 |
|
для исполнения Т5 |
от -45 до +95 |
|
для исполнения Т4 |
от -45 до +130 |
|
для исполнения Т3 |
от -45 до +180 |
|
для исполнения Т2 |
от -45 до +250 |
|
для исполнения Т1 |
от -45 до +320 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,15 + 0,002-|t|), где t - измеряемая температура |
|
Пределы допускаемой приведенной к диапазону выходного сигнала погрешности расходомера при преобразовании значения расхода в токовый выходной сигнал от 4 до 20 мА, % |
±0,1 |
|
Пределы допускаемой относительной погрешности расходомера при преобразовании значения расхода в частотный выходной сигнал, % |
±0,05 |
|
Пределы допускаемой относительной | |
|
погрешности вычислений массового расхода и массы, % |
±0,01 |
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр номинальный DN |
от 25 до 1600 |
|
Давление измеряемой среды, МПа, не более |
45 |
|
Температура измеряемой среды, °С для исполнения Т0 |
от 0 до +80 |
|
для исполнения Т6 |
от -45 до +80 |
|
для исполнения Т5 |
от -45 до +95 |
|
для исполнения Т4 |
от -45 до +130 |
|
для исполнения Т3 |
от -45 до +180 |
|
для исполнения Т2 |
от -45 до +250 |
|
для исполнения Т1 |
от -45 до +320 |
|
Цифровые проводные интерфейсы |
протокол HART, протокол MODBUS RTU по интерфейсам RS-232, RS-232 TTL и RS-485, Namur |
|
Цифровые беспроводные интерфейсы |
GSM, GPRS, Bluetooth, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa |
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015 |
IP 65 |
|
Маркировка взрывозащиты |
1Ех db [ia Ga] IIC Тб.. ,T1 Gb X lEx db ma [ia Ga] IIC T6.T1 Gb X |
|
Параметры электрического питания, В:
|
3,6 от 12 до 30 от 187 до 242 |
|
Потребляемая мощность:
|
10 10 |
|
Условия эксплуатации:
для исполнения М для исполнения Х
|
от -30 до +70 от -60 до +70 до 95 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
70000 |
|
Средний срок службы, лет |
10 |
