Сведения о средстве измерений: 85230-22 Установки поверочные

Номер по Госреестру СИ: 85230-22
85230-22 Установки поверочные
(СПУ-7)

Назначение средства измерений:
Установки поверочные СПУ-7 (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа (воздуха).

сертификация программного обеспечения
Внешний вид. Установки поверочные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки поверочные
Рисунок № 1
Внешний вид. Установки поверочные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки поверочные
Рисунок № 2

Общие сведения

Дата публикации - 26.04.2025
Срок свидетельства - 11.04.2027
Номер записи - 187259
ID в реестре СИ - 1398810
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, мод. С, исп. А,

Производитель

Изготовитель - Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 730 дн.

Наличие аналогов СИ: Установки поверочные (СПУ-7)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
43974-10 Установка поверочная счетчиков газа (Нет данных)
Фирма "Elster Produktion GmbH" (ГЕРМАНИЯ )
85230-22 Установки поверочные (СПУ-7)
Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва)
40075-13 Расходомеры электромагнитные (OPTIFLUX серии 1000 / 2000 / 4000 / 5000 / 6000 / 7000 с конвертерами сигналов IFC 010 / 040 / 050 / 100 / 300)
Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ )
85230-22 Установки поверочные (СПУ-7)
Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва)
28678-05 Установка поверочная счетчиков газа (УПСГ-3200)
Фирма "Elster Produktion GmbH" (ГЕРМАНИЯ )
85230-22 Установки поверочные (СПУ-7)
Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
83374-21
11.10.2026
Счетчики-расходомеры массовые, Turbo Flow CFM
Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва)
ОТ
МП
4 года
85230-22
11.04.2027
Установки поверочные, СПУ-7
Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва)
ОТ
МП
2 года
86699-22
06.09.2027
Преобразователи плотности газа, Turbo Flow UDM
Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва)
ОТ
МП
1 год
92051-24
03.05.2029
Расходомеры - счетчики жидкости ультразвуковые, Turbo Flow UFL
Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва)
ОТ
МП
5 лет
94895-25
13.03.2030
Установки поверочные стационарные, ПУРС-С
Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва)
ОТ
МП
1 год
94896-25
13.03.2030
Установки поверочные передвижные, ПУРС-М
Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва)
ОТ
МП
1 год

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Бесплатный

Кто поверяет Установки поверочные (СПУ-7)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
(RA.RU.311285)
РСТ
  • Нет модификации
  • мод. С, исп. А
  • мод. С, вар. С1, исп.А
  • 4 1 3 1 0 2 1 1

    Стоимость поверки Установки поверочные (СПУ-7)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера). К установке первичные преобразователи подключаются по закрытым коммуникационным каналам USB, RS485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК).

    Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

    Программное обеспечение установки разделено на:

    • - Метрологически значимую часть - включает алгоритмы обработки измеренной информации;

    • - Метрологически незначимую часть - отвечает за визуализацию полученных данных.

    Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

    • - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

    • - программные модули, осуществляющие сбор и представление измерительной информации, её хранение, передачу, идентификацию, защиту ПО и данных;

    • - параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

    • - компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

    Номер версии ПО имеет структуру A.B.C (где A, B, C - десятичные числа)

    A - номер версии метрологически значимой части ПО (не менее 1);

    B - номер метрологически незначимой части ПО;

    C - номер сборки метрологически незначимой части ПО;

    ПО установок защищено от несанкционированного доступа, изменение алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SPU7 Gas Meter

    Номер версии (идентификационный номер) ПО, не ниже

    1.0.0

    Цифровой идентификатор ПО

    0x7DE06E98

    Алгоритм   вычисления   цифрового    идентификатора

    программного обеспечения

    CRC-32


    Знак утверждения типа

    Знак утверждения типа

    наносится на информационную табличку методом лазерной гравировки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе № 1.3 руководства по эксплуатации СПУ7.00.00.000 - 01 РЭ «Установки поверочные СПУ-7.Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к установкам поверочным СПУ-7

    Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа.

    Приказ Росстандарта от 31.07.2018 №1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

    СПУ7.00.00.000 - 01 ТУ «Установка поверочная СПУ-7. Технические условия»

    Изготовитель

    Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»
    (ООО НПО «Турбулентность-ДОН»)
    ИНН 6141021685
    Адрес: 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. 6/8
    Юридический адрес: 129110, Москва г, вн.тер.г. Мещанский, ул Щепкина, д. 47, стр. 1, офис V, ком. 11
    Телефон/факс: +7 (863) 203-77-80 / 203-77-81
    E-mail: info@turbo-don.ru
    Web-сайт: www.turbo-don.ru

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский н аучно -исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон (факс): (843) 272-70-62, (843) 272-00-32
    Web-сайт: www.vniir.org

    Принцип действия установок основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объема (объемного расхода) воздуха с помощью эталонных расходомеров газа.

    Установка состоит из блока измерения объема и расхода воздуха, блока обработки данных, блока задачи расхода воздуха.

    Блок измерения объема и расхода воздуха состоит из нескольких измерительных линий с расходомерами газа, первичных преобразователей давления, перепада давления, температуры, соединительных трубопроводов и монтажных рам.

    Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, постоянного тока, частоты, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).

    Блок задачи расхода воздуха состоит из воздуходувок, запорной арматуры и частотных регуляторов.

    Блок задачи расхода воздуха создает разрежение с воздуходувок, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью термогигрометра ИВА-6 или измерителя влажности и температуры ИВТМ-7.

    В состав установки входят следующие средства измерений:

    • -   Термогигрометр ИВА-6 (регистрационный № 46434-11) или измеритель влажности и температуры ИВТМ-7 (регистрационный номер 71394-18);

    • -   Датчик давления Turbo Flow PS (регистрационный № 51409-12);

    • -   Преобразователь давления эталонный ЭЛМЕТРО -Паскаль-04 (регистрационный № 77090-19);

    • -   Термопреобразователи сопротивления ТСП-0196 (регистрационный № 56560-14). Кроме того, в состав установки входят эталонные расходомеры.

    Общий вид установки приведен на рисунке 1.

    Пломбирование установки не предусмотрено. Заводской номер наносится на информационную табличку методом лазерной гравировки.

    Внешний вид. Установки поверочные (СПУ-7), http://oei-analitika.ru

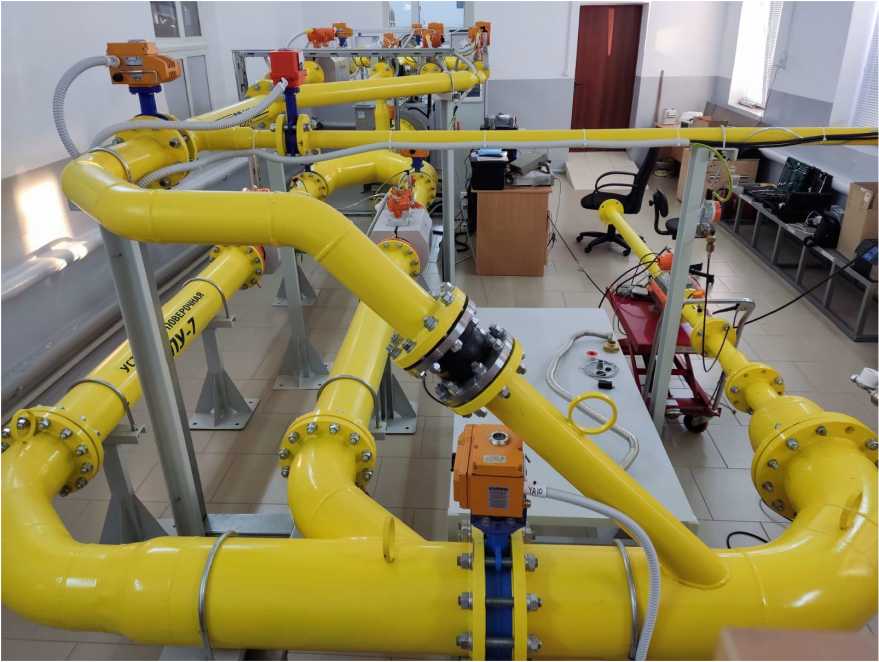

    Рисунок 1 - Общий вид установки поверочной СПУ-7

    Внешний вид. Установки поверочные (СПУ-7), http://oei-analitika.ru

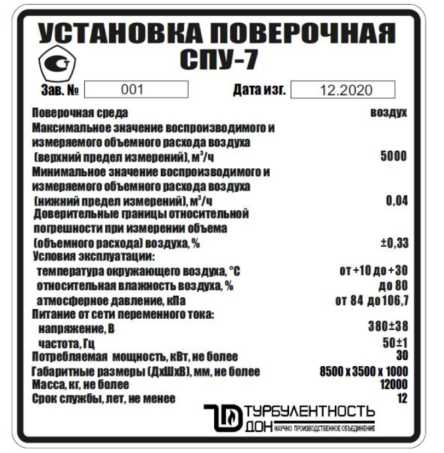

    Рисунок 2- Общий вид информационной таблички


    Таблица 4 - Наименование

    Обозначение

    Установка поверочная СПУ-7

    Установка поверочная СПУ-7. Руководство по эксплуатации

    Установка поверочная СПУ-7. Паспорт

    СПУ7.00.00.000 - 01 РЭ

    СПУ7.00.00.000 - 01 ПС

    Количество

    1 шт.

    1 экз.

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерений), м3

    5000

    Минимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (нижний предел измерений), м3

    0,04

    Наименование характеристики

    Значение

    Доверительные      границы      относительной

    погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95,%

    ±0,33

    Относительная погрешность измерения количества импульсов, %

    ±0,02

    Диапазон измерений времени, с

    от 1 до 3600

    Пределы допускаемой относительной погрешности измерения времени, %

    ±0,05

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Рабочая (поверочная)среда

    воздух

    Условный диаметр поверяемых приборов, мм

    15, 20, 25, 32, 40, 50, 80, 100, 150, 200,

    250

    Диапазон температуры рабочей (поверочной) среды, °С

    от +10 до +30

    Количество одновременно поверяемых средств измерений, шт., до

    2

    Параметры электрического питания:

    • - напряжение питания, В

    • - частота переменного тока, Г ц

    3 80+38-57/220+22-33

    50±1

    Потребляемая мощность, кВт, не более

    30

    Масса, кг, не более

    12000

    Габаритные размеры, мм, не более -длина

    -ширина

    -высота

    8500

    3500

    2100

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +10 до +30 до 80 от 84,0 до 106,7

    Средний срок службы, лет, не менее

    12

    Средняя наработка на отказ, ч

    20000
