Номер по Госреестру СИ: 94896-25
94896-25 Установки поверочные передвижные
(ПУРС-М)
Назначение средства измерений:
Установки поверочные передвижные ПУРС-М (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке и уровня жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений объема и уровня жидкости.
Внешний вид.
Установки поверочные передвижные
Рисунок № 1
Внешний вид.
Установки поверочные передвижные
Рисунок № 2
Внешний вид.
Установки поверочные передвижные
Рисунок № 3
Внешний вид.
Установки поверочные передвижные
Рисунок № 4
Общие сведения
Дата публикации - 14.03.2025
Срок свидетельства - 13.03.2030
Номер записи - 196690
ID в реестре СИ - 1424131
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№500 от 2025.03.13 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Установки поверочные передвижные (ПУРС-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83374-21 11.10.2026 |
Счетчики-расходомеры массовые, Turbo Flow CFM Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85230-22 11.04.2027 |
Установки поверочные, СПУ-7 Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
86699-22 06.09.2027 |
Преобразователи плотности газа, Turbo Flow UDM Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92051-24 03.05.2029 |
Расходомеры - счетчики жидкости ультразвуковые, Turbo Flow UFL Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94895-25 13.03.2030 |
Установки поверочные стационарные, ПУРС-С Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94896-25 13.03.2030 |
Установки поверочные передвижные, ПУРС-М Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Кто поверяет Установки поверочные передвижные (ПУРС-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Установки поверочные передвижные (ПУРС-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установок автономное
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов установки.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значения |
|
Идентификационное наименование ПО |
PURS Portable |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.X.X1) |
|
Цифровой идентификатор ПО |
0X57605D2C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
|
1) Х - относится к метрологически незначимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации установок поверочных передвижных ПУРС-М.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.66-038-70670506-2024 «Установки поверочные передвижные ПУРС-М. Технические условия».
ПравообладательОбщество с ограниченной ответственностью НПО «Турбулентность-ДОН»
(ООО НПО «Турбулентность-ДОН») ИНН 6141021685
Юридический адрес: 129110, г. Москва, вн.тер.г. Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11
Телефон/факс: +7 (863) 203-77-80 / 203-77-81
E-mail: info@turbo-don.ru
Web-сайт: www.turbo-don.ru
Изготовитель
Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)ИНН 6141021685
Юридический адрес: РФ, 129110, г. Москва, вн.тер.г. Мещанский, ул. Щепкина, д. 47, стр. 1, офис V, ком. 11
Адрес места осуществления деятельности: 346815, РОССИЯ, Ростовская обл., Мясниковский м.р-н, Краснокрымское сп., автодорога Ростов-на-Дону -Новошахтинск тер., 1-й км, зд. 6/8
Телефон/факс: +7 (863) 203-77-80 / 203-77-81
E-mail: info@turbo-don.ru
Web-сайт: www.turbo-don.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»(ООО НПО «Турбулентность-ДОН») ИНН 6141021685
Юридический адрес: 129110, г. Москва, вн.тер.г. Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11
Телефон/факс: +7 (863) 203-77-80 / 203-77-81
E-mail: info@turbo-don.ru
Web-сайт: www.turbo-don.ru
Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке и уровня жидкости, создаваемого при помощи блока подачи рабочей жидкости, трубной обвязки и блока средств измерений.
Установки состоят из блока подачи жидкости, трубной обвязки, блока средств измерений и блока обработки данных.
Блок подачи рабочей жидкости состоит из насосов и регулирующей запорной арматуры с электроприводом, обеспечивающих задание расхода поверочной жидкости.
Трубная обвязка включает в себя трубопровод, набор шлангов с быстроразъемными соединениями и устройство переключения потока.
Блока средств измерений состоит из средств измерений объема жидкости в потоке, уровня жидкости, плотности жидкости, температуры и избыточного давления жидкости.
В качестве средства измерений объема жидкости в потоке в составе установки применяется счетчики-расходомеры массовые Turbo Flow CFM (регистрационный номер 83374-21)
В качестве средства измерений уровня жидкости применяются системы измерительные «СТРУНА+» с первичным преобразователем параметров ППП1 (регистрационный номер 58711-14).
В качестве средств измерений избыточного давления жидкости применяются датчики давления Turbo Flow PS (регистрационный № 51409-12).
В качестве средств измерений температуры жидкости применяются термопреобразователи универсальные ТПУ 0304/М3-МВ (регистрационный номер 50519-17).
В качестве измерения плотности жидкости применяются плотномеры 804 (регистрационный номер 47933-11).
Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).
Персональный компьютер (далее - ПК) с помощью ПО позволяет осуществлять управление установкой, контроль ее параметров, хранение данных о поверяемых средствах измерений, результатов поверки, автоматическое формирование протоколов поверки.
Жидкость при помощи блока подачи рабочей жидкости из резервуара (не входит в состав установки) подается через трубную обвязку и блок средства измерений в поверяемое средство измерений. Информация об измерениях поступает в блок обработки данных На основании данных полученных от средств измерений происходит расчет и корректировка объема жидкости.

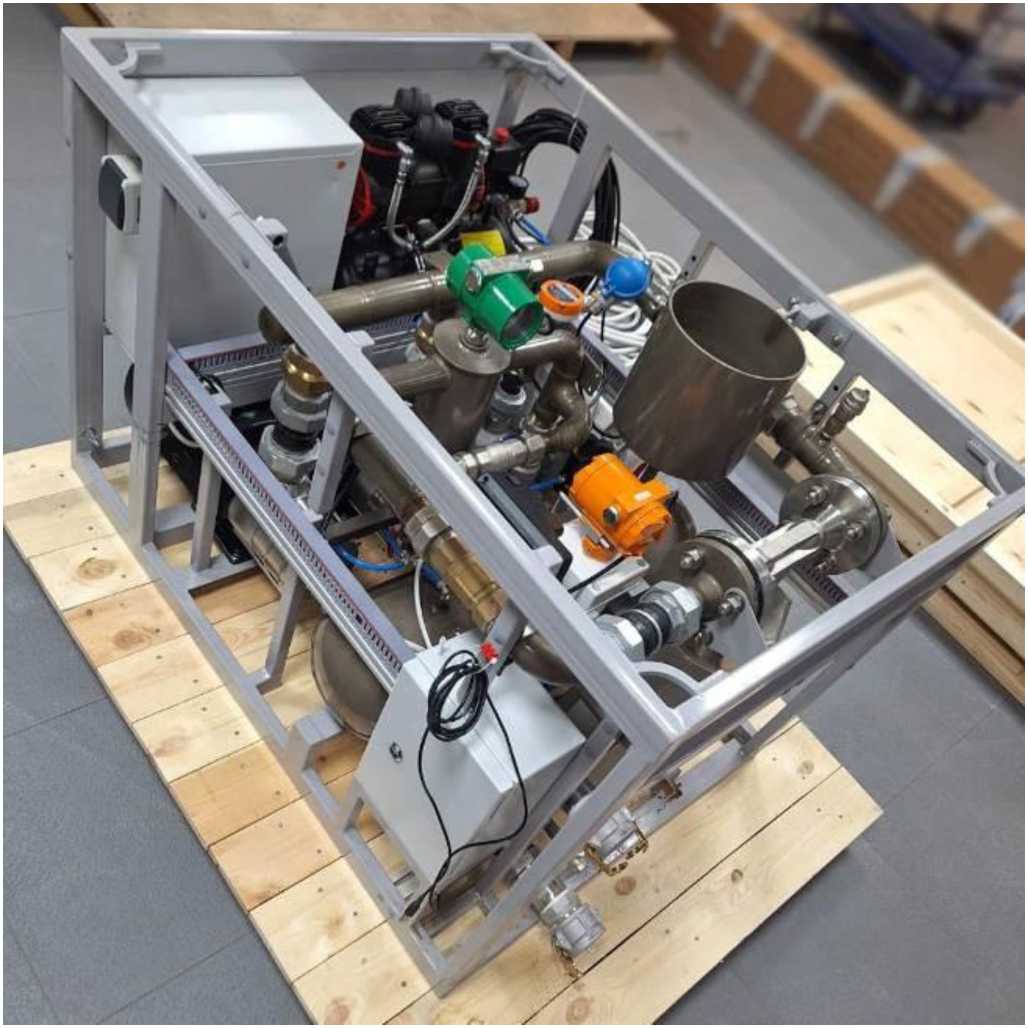

Рисунок 1 - Общий вид установки
Пломбировка
установки осуществляется с помощью нанесения давлением знака поверки на свинцовые (пластмассовые) пломбы, которыми пломбируются фланцевые соединения расходомера.

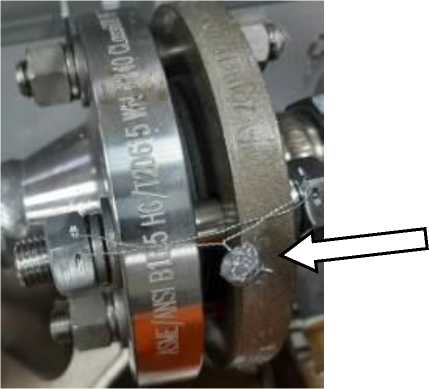

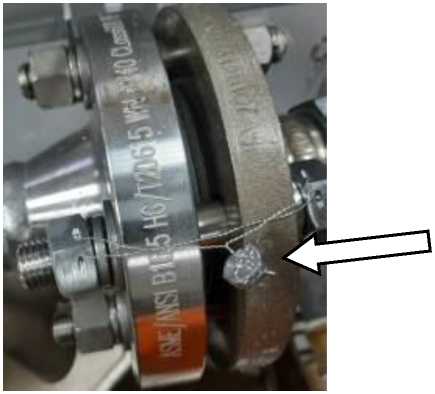

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установки, состоящий из трех арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.

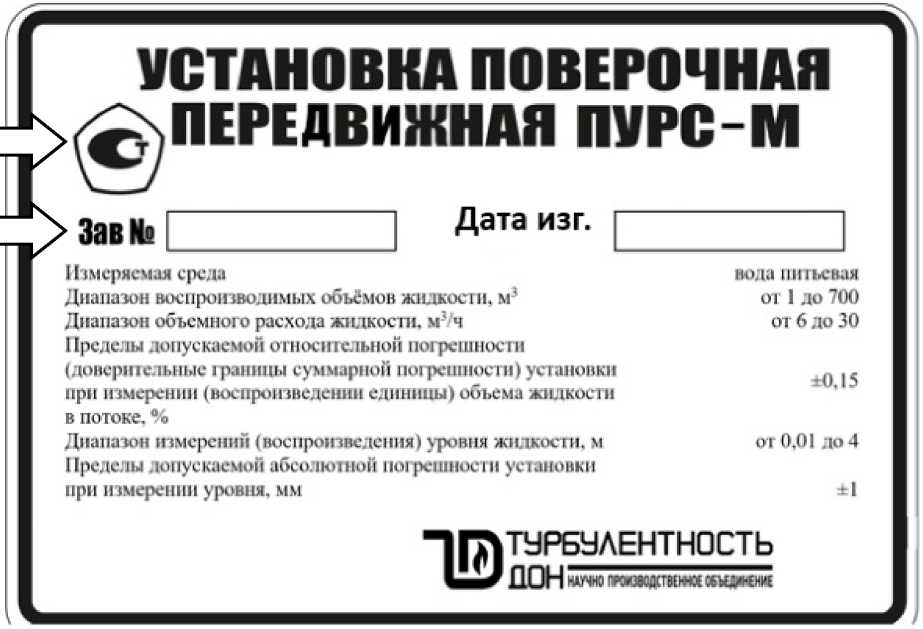

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон воспроизводимых объемов жидкости, м3 |
от 1 до 700 |
|
Диапазон объемного расхода жидкости, м3/ч |
от 6 до 30 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единицы) объема жидкости в потоке, % |
±0,15 |
|
Диапазон измерений (воспроизведения) уровня жидкости, м |
от 0,01 до 4 |
|
Пределы допускаемой абсолютной погрешности установки при измерении уровня жидкости, мм |
±1 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемая среда |
жидкость (вода питьевая) |
|
Температура жидкости, °С |
от +5 до +35 |
|
Избыточное давление жидкости, МПа, не более |
1,6 |
|
1 |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В |
(380 ± 38)/(220 ± 22) |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВт, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Габаритные размеры, мм, не более - длина |
1200 |
|
- ширина |
860 |
|
- высота |
800 |
|
Масса, кг, не более |
450 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
20000 |
