МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 октября 2021 г.

2242

Москва

i

i

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

i 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

I описания типов к настоящему приказу.

Об утверждении типов средств измерений

средств

измерений,

прилагаемые

  • 2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

/------------------------------X

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

А.П.Шалаев

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

\_________—_________/




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» октября 2021 г. № 2242 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Преобразователи измерительные многофункциональные

MTR-4

С

83373-21

MTR-4-415: №

MT089790; MTR-4P-415: №

MT088643

DEIF A/S, Дания

DEIF A/S, Дания

ОС

ИЦРМ-

МП-091-21

4 года

Общество с ограниченной ответственностью "Компания ДВК-электро" (ООО "Компания ДВК-электро"), г. Санкт-Петербург

ООО "ИЦРМ", г. Москва

02.04.2021

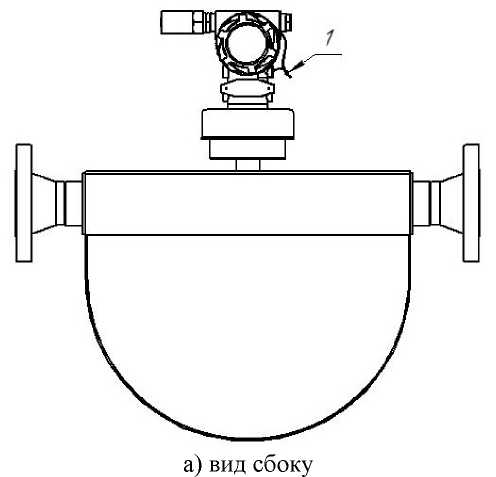

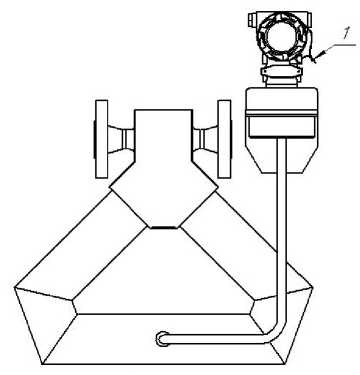

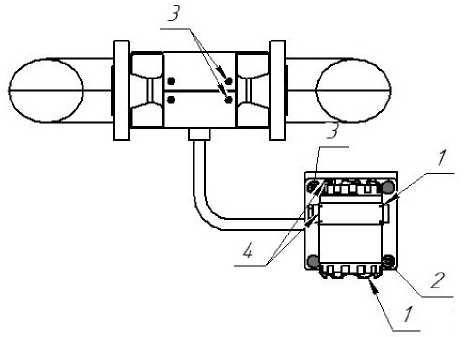

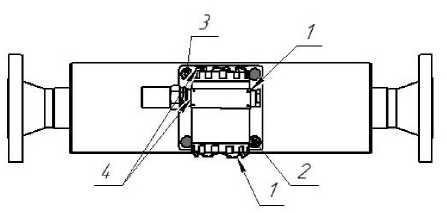

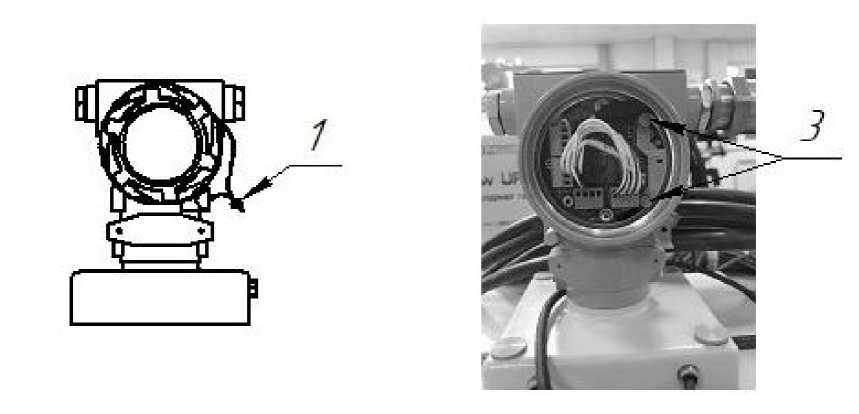

2.

Счётчики-расходомеры массовые

Turbo

Flow

CFM

С

83374-21

1010001, 1010002,

1010005

Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН"), г. Москва

Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН"), г. Москва

ОС

МП 208029-2021

4 года

Общество с ограниченной ответственностью НПО "Турбулентность-ДОН" (ООО НПО "Турбулентность-ДОН"), г. Москва

ФГУП "ВНИИМС", г. Москва

23.08.2021

3.

Магнитометр кон-

ИСАТ.4

16632.01

E

82513-21

001

Акционерное общество

Акционерное общество

ОС

МП 2205001-2021

1 год

Акционерное общество

ФГУП "ВНИИМ им.

19.08.2021

трольный

1

"Научно-производственное предприятие

"Радар ммс" (АО "НПП "Радар ммс"),

г. Санкт-Петербург

"Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург

"Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург

Д.И. Менделеева", г. Санкт-Петербург

4.

Имитатор сигналов радиолокационной цели

Smartmi cro TSDG

Е

83376-21

0X0000001E

s.m.s, smart microwave sensors GmbH,

Германия

s.m.s, smart microwave sensors GmbH,

Германия

ОС

133-21-04

МП

2 года

Общество с ограниченной ответственностью "Арсенал 67" (ООО "Арсенал 67"), г.

Смоленск

ФГУП "ВНИИФТРИ"

, Московская область, г. Солнечногорск, рабочий поселок Мен-делеево

16.07.2021

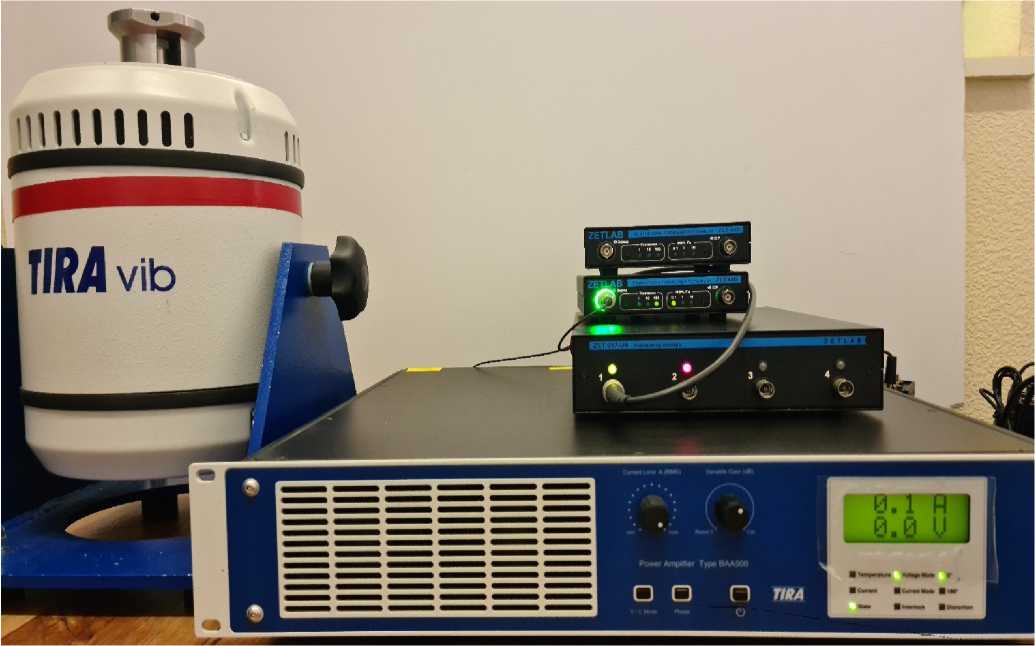

5.

Виброуста

новка пове

рочная

Обозна

чение отсутствует

Е

83377-21

0002

Общество с ограниченной ответственностью Производственно-внедренческая фирма "ВиброЦентр" (ООО ПВФ "ВиброЦентр"), г. Пермь

Общество с ограниченной ответственностью Производственно-внедренческая фирма "ВиброЦентр" (ООО ПВФ "ВиброЦентр"), г. Пермь

ОС

МП 204/307-2021

1 год

Общество с ограниченной ответственностью Производственно-внедренческая фирма "ВиброЦентр" (ООО ПВФ "ВиброЦентр"), г. Пермь

ФГУП "ВНИИМС", г. Москва

26.03.2021




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» октября 2021 г. № 2242

Лист № 1 Регистрационный № 83373-21                                            Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные многофункциональные MTR-4

Назначение средства измерений

Преобразователи измерительные многофункциональные MTR-4 (далее -преобразователи) предназначены для измерений и преобразований среднеквадратических значений силы переменного тока, фазного и линейного напряжения переменного тока, частоты переменного тока, коэффициента мощности, угла фазового сдвига между одноименными среднеквадратическими значениями напряжения и силы переменного тока и между среднеквадратическими значениями фазных напряжений переменного тока, активной, реактивной и полной фазной и суммарной электрической мощности в однофазных или трехфазных сетях переменного тока.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании входных аналоговых сигналов с помощью аналого-цифровых преобразователей (далее - АЦП), последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра, передаче результатов измерений по интерфейсам связи или аналоговым выходам.

Конструктивно преобразователи состоят из АЦП и микропроцессора, помещенных в пластмассовый корпус. На задней, верхней и нижней панелях преобразователей находятся разъемы для питания и подключения измерительных цепей, а также разъемы аналоговых и цифровых интерфейсов связи. Преобразователи поддерживают интерфейс RS-485 со скоростью до 115200 бит/с для передачи информации.

Структура условного обозначения модификаций преобразователей - MTR-4X12ХзХ4, где:

  • - Х1 - индекс «Р» (Реле) используется для обозначения модификаций приборов с релейными выходами. В модификациях преобразователей без релейных выходов индекс отсутствует.

  • - Х2 - количество аналоговых или релейных (для модификации «P») выходов;

  • - Х3 - количество выходов интерфейса RS-485;

  • - Х4 - количество вариантов подключения измерительных цепей напряжения и силы переменного тока.

Примечание - для модификаций с индексом «Р» после символа X1 отсутствует тире.

Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

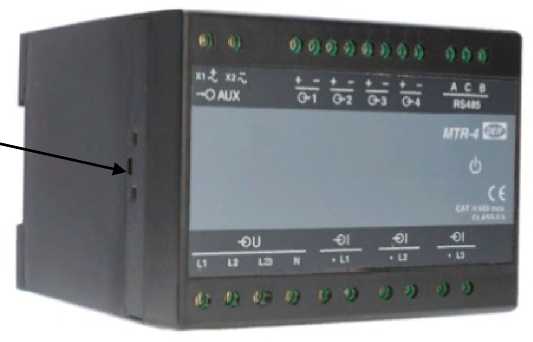

Общий вид преобразователей представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - наклейка с нанесением знака поверки.

Наклейка с нанесением знака поверки

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей с указанием места ограничения доступа к местам настройки (регулировки)

Программное обеспечение

Преобразователи имеют встроенное и прикладное программные обеспечения (далее -ПО).

Встроенное ПО предназначено для преобразований измеренных значений физических величин и передачи измерительной информации по интерфейсам связи или аналоговым выходам. Встроенное ПО является метрологически значимым.

Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.

Прикладное ПО - программа M-SET предназначена для просмотра и передачи измерительной информации, а также настройки преобразователей. Преобразователи подключаются к персональному компьютеру посредством интерфейса мини USB 2.0. Подача вспомогательного питания для их настройки не требуется. Интерфейс мини USB 2.0 не имеет гальванической развязки с входами/выходами преобразователей и может быть использован для конфигурации только при отключенных измерительных входах.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.27

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

MTR-4-X2X3X4    MTR-4PX2X3X4

Номинальные среднеквадратические значения силы переменного тока /ном, А

1; 5

Наименование характеристики

Значение для модификаций

MTR-4-X2X3X4    MTR-4PX2X3X4

Номинальные   среднеквадратические   значения

фазного (линейного) напряжения переменного тока ином, В

57 (57^3)

63 (63^3) 100(100^3) 110 (110^3) 230(230^3) 400 (400^3)

Номинальные значения частоты переменного тока ^ом, Гц

50; 60

Диапазон измерений/преобразований среднеквадратического значения напряжения переменного тока, В:

  • - фазного UA, UB, UC

  • - линейного Uab, Ubc, Uca

от 10 до 600 от 17,4 до 1000

Пределы допускаемой приведенной (к верхнему пределу   измерений)   основной   погрешности

измерений     среднеквадратического    значения

фазного/линейного напряжения переменного тока, %

±0,2

Пределы допускаемой приведенной (к верхнему пределу преобразований) основной погрешности преобразований среднеквадратического значения фазного/линейного напряжения переменного тока, %

±0,4

Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности           измерений/преобразований

среднеквадратического значения фазного/линейного напряжения    переменного    тока,    вызванной

изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности

1,0

Диапазон               измерений/преобразований

среднеквадратического значения силы переменного тока Ta, Tb, Tc, А

от 0,05 до 12,5

от 0,05 до 20

Пределы допускаемой приведенной (к верхнему пределу   измерений)   основной   погрешности

измерений среднеквадратического значения силы переменного тока, %

±0,2

Пределы допускаемой приведенной (к верхнему пределу преобразований) основной погрешности преобразований среднеквадратического значения силы переменного тока, %

±0,4

Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности           измерений/преобразований

среднеквадратического значения силы переменного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности

1,0

Наименование характеристики

Значение для модификаций

MTR-4-X2X3X4    MTR-4PX2X3X4

Диапазон    измерений/преобразований    частоты

переменного тока, Гц

от 40 до 400

Пределы допускаемой приведенной (к верхнему пределу   измерений/преобразований)   основной

погрешности измерений/преобразований частоты переменного тока, %

±0,02

Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности измерений/преобразований частоты переменного    тока,    вызванной    изменением

температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности

1,0

Диапазон измерений/преобразований коэффициента мощности

от -1 до +1

Пределы допускаемой приведенной (к верхнему пределу   измерений/преобразований)   основной

погрешности           измерений/преобразований

коэффициента мощности, %

±0,5

Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности           измерений/преобразований

коэффициента мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности

1,0

Диапазон измерений/преобразований угла фазового сдвига          между          одноименными

среднеквадратическими значениями напряжения и силы     переменного     тока     и     между

среднеквадратическими    значениями    фазных

напряжений переменного тока, ..

от -180 до +180

Пределы допускаемой абсолютной основной погрешности    измерений/преобразований    угла

фазового    сдвига    между    одноименными

среднеквадратическими значениями напряжения и силы     переменного     тока     и     между

среднеквадратическими    значениями    фазных

напряжений переменного тока, .

±0,2

Наименование характеристики

Значение для модификаций

MTR-4-X2X3X4    MTR-4PX2X3X4

Пределы допускаемой абсолютной дополнительной погрешности    измерений/преобразований    угла

фазового    сдвига    между    одноименными

среднеквадратическими значениями напряжения и силы     переменного     тока     и     между

среднеквадратическими    значениями    фазных

напряжений   переменного   тока,   вызванной

изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности

1,0

Диапазон   измерений/преобразований   активной

фазной и суммарной электрической мощности, Вт

от 10 до 600 В от 0,05 до 12,5 А

от -1 до +1

от 10 до 600 В от 0,05 до 20 А

от -1 до +1

Пределы допускаемой относительной основной погрешности измерений активной фазной и суммарной электрической мощности, %

±0,3

Пределы допускаемой относительной основной погрешности преобразований активной фазной и суммарной электрической мощности, %

±0,5

Пределы       допускаемой       относительной

дополнительной                     погрешности

измерений/преобразований активной фазной и суммарной электрической мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности

1,0

Диапазон измерений/преобразований реактивной фазной и суммарной электрической мощности, вар

от 10 до 600 В от 0,05 до 12,5 А

от -1 до +1

от 10 до 600 В от 0,05 до 20 А

от -1 до +1

Пределы допускаемой относительной основной погрешности измерений реактивной фазной и суммарной электрической мощности, %

±0,3

Пределы допускаемой относительной основной погрешности преобразований реактивной фазной и суммарной электрической мощности, %

±0,5

Пределы       допускаемой       относительной

дополнительной                     погрешности

измерений/преобразований реактивной фазной и суммарной электрической мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности

1,0

Диапазон измерений/преобразований полной фазной и суммарной мощности, В^А

от 10 до 600 В от 0,05 до 12,5 А

от 10 до 600 В от 0,05 до 20 А

Пределы допускаемой относительной основной погрешности измерений полной фазной и суммарной электрической мощности, %

±0,3

Наименование характеристики

Значение для модификаций

MTR-4-X2X3X4    MTR-4PX2X3X4

Пределы допускаемой относительной основной погрешности преобразований полной фазной и суммарной электрической мощности, %

±0,5

Пределы       допускаемой       относительной

дополнительной                     погрешности

измерений/преобразований полной фазной   и

суммарной электрической мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности

1,0

Диапазоны выходных аналоговых сигналов силы постоянного тока, мА*:

  • - минимальный диапазон

  • - максимальный диапазон

от -1 до +1 от -20 до +20

Диапазоны выходных аналоговых сигналов напряжения постоянного тока, В**:

  • - минимальный диапазон

  • - максимальный диапазон

от -1 до +1 от -10 до +10

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

от -5 до +55

от 30 до 80

Примечания

  • 1 Под измерением подразумевается измерение характеристик по интерфейсу RS-485.

  • 2 Под преобразованием подразумевается преобразование измеренных характеристик в выходные аналоговые сигналы.

* Диапазоны выходных аналоговых сигналов силы постоянного тока могут дополнительно конфигурироваться внутри указанных диапазонов с шагом 0,01 мА.

** Диапазоны выходных аналоговых сигналов напряжения постоянного тока могут дополнительно конфигурироваться внутри указанных диапазонов с шагом 0,001 В.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

от 19,2 до 300

- напряжение переменного тока, В

от 38,4 до 276

- частота переменного тока, Гц

от 45 до 65

Габаритные размеры (ширинахвысотахдлина), мм, не более

100х75х105

Масса, г, не более

370

Рабочие условия измерений:

- температура окружающей среды, °С

от -30 до +70

- относительная влажность при температуре окружающей среды +45 °С, %, не более

93

Средняя наработка на отказ, ч

1000000

Средний срок службы, лет

25

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и конфигурации и на заднюю стенку преобразователя в виде наклеек.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь          измерительный

многофункциональный MTR-4

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации и конфигурации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Настройка» руководства по эксплуатации и конфигурации.

Нормативные документы, устанавливающие требования к преобразователям измерительным многофункциональным MTR-4

отсутствуют.

Изготовитель

DEIF A/S, Дания

Адрес деятельности: Frisenborgvej 33, 7800 Skive, Denmark

Место нахождения и адрес юридического лица: Frisenborgvej 33, 7800 Skive, Denmark

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «11» октября 2021 г. № 2242

Лист № 1 Регистрационный № 83376-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Имитатор сигналов радиолокационной цели Smartmicro TSDG

Назначение средства измерений

Имитатор сигналов радиолокационной цели Smartmicro TSDG (далее - имитатор) предназначен для воспроизведения скорости движения транспортных средств с целью контроля метрологических характеристик доплеровских радиолокационных измерителей скорости движения транспортных средств, функционирующих в диапазоне частот от 76 до 81 ГГц.

Описание средства измерений

Принцип действия имитатора заключается в воспроизведении радиолокационной цели с заданными параметрами движения и эффективной площадью рассеяния путем переизлучения сигналов, принятых от измерителя скорости движения. Изменение амплитуды или фазы пере-излучаемых сигналов осуществляется пропорционально имитируемой дальности до цели, а вносимый частотный сдвиг в соответствии с эффектом Доплера пропорционален имитируемой скорости движения цели.

Конструктивно имитатор состоит из:

  • - основного блока, включающего: плату управления, гетеродин, приемный и передающий тракт СВЧ, фазовый модулятор, модуль Ethernet;

  • - комплекта приемной и передающей антенны с преобразователями частоты;

  • - комплекта кабелей связи, синхронизации и питания, предназначенного для коммутации узлов имитатора;

  • - программного обеспечения (далее - ПО), выполняющего управление и настройку имитатора.

Имитатор не имеет органов управления и индикации и предназначен для работы с внешним компьютером.

Внешний вид имитатора, обозначение места размещения знака утверждения типа и заводского номера представлены на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Преобразователь частоты представлен на рисунке 3

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

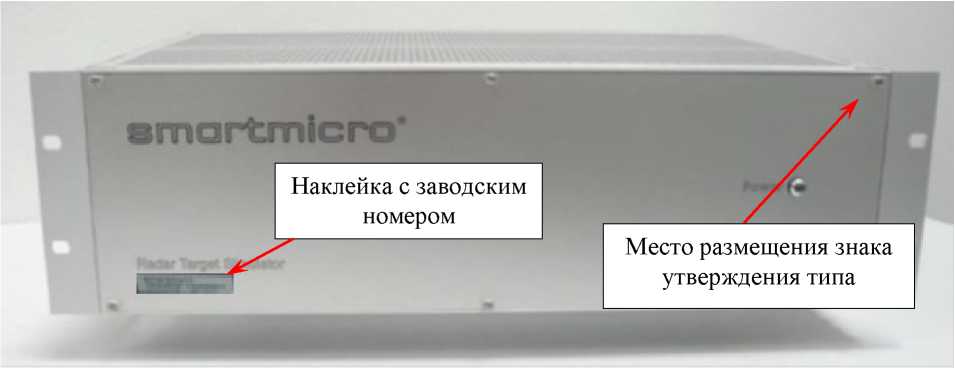

Рисунок 1 - Передняя панель основного блока с указанием места размещения знака утверждения типа и заводского номера

Места для пломбировки от несанкционированного доступа

rs.pww

000000

Рисунок 2 - Задняя панель основного блока с указанием мест пломбировки от

несанкционированного доступа

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

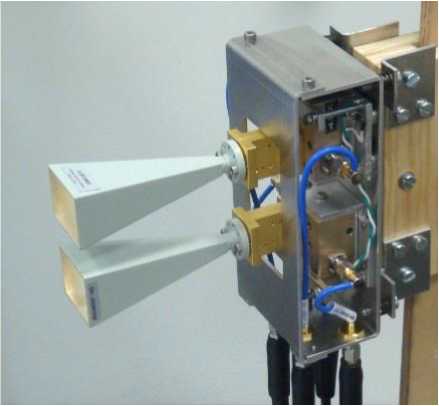

Рисунок 4 - Преобразователь частоты от 76 до 81 ГГц

Программное обеспечение

ПО имитатора осуществляет:

- настройку соединения по локальной сети;

- отображение статусов соединения по локальной сети и готовности основного блока к работе;

- настройку основного блока и параметров сигнала;

- предоставление системной информации о блоке имитации.

ПО имитатора работает под управлением операционной системы Windows 10.

Метрологически значимая часть ПО представляет собой специализированное ПО «DopplerGenerator».

Специализированное ПО «DopplerGenerator» предназначено для: настройки имитатора, настройки подключения по локальной сети и изменения параметров имитации. Изменяемые параметры имитации: смещение доплеровской частоты или скорости; ослабление сигнала и значение несущей частоты.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DopplerGenerator.exe

Номер версии (идентификационный номер) ПО

2.2.10166.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

C42994F3939E8A4EDD3A0AE5B45891EA

(алгоритм MD5)

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон имитируемых частот, ГГ ц

от 76 до 81

Пределы допускаемой относительной погрешности частоты имитации, %

±0,1

Диапазон имитируемых скоростей движения, км/ч

от 1 до 350

Дискретность установки значения скорости, км/ч

10

Минимальное значение воспроизведения дальности до цели, м

не более 3

Таблица 3 -Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры основного блока, мм

длина

485

высота

135

ширина

270

Напряжение электропитания от сети переменного тока частотой

от 49 до 51 Гц, В

от 198 до 242

Рабочие условия эксплуатации

температура окружающего воздуха, °С

от +15 до +25

относительная влажность окружающего воздуха при температуре 20

°С, %, не более

80

атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на переднюю панель основного блока в виде наклейки и типографским способом на титульный лист документа «Имитатор сигналов радиолокационной цели Smartmicro TSDG. Руководство по эксплуатации».

Комплектность средства измерений

Таблица 4 - Комплектность имитатора

Наименование

Обозначение

Количество

1 Имитатор сигналов радиолокационной цели в составе:

Smartmicro TSDG, зав. № 0Х0000001Е

1 шт.

1.1 Основной блок

-

1 шт.

1.2 Преобразователь частоты

-

2 шт.

1.3 Антенна рупорная

-

2 шт.

1.4 Комплект фазостабильных кабелей, кабелей управления (синхронизации и питания)

-

1 к-т

2 ПО управления имитатором с USB ключом

-

1 к-т

3 Паспорт

-

1 шт.

4 Руководство по эксплуатации

-

1 шт.

Сведения о методиках (методах) измерений

приведены в документе «Имитатор сигналов радиолокационной цели Smartmicro TSDG. Руководство по эксплуатации», п. 10 .

Нормативные и технические документы, устанавливающие требования к имитатору сигналов радиолокационной цели Smartmicro TSDG

ГОСТ Р 50856-96 «Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания»

Приказ Росстандарта от 31 июля 2018 г. №1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Техническая документация изготовителя

Изготовитель

s.m.s, smart microwave sensors GmbH, Германия

Адрес: In den Waashainen 1, 38108 Braunschweig, Germany Телефон: +49 531 39023-599

E-mail: info(at)smartmicro.de

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»          (ФГУП

«ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорскийр-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» октября 2021 г. № 2242

Лист № 1 Регистрационный № 83374-21 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики-расходомеры массовые Turbo Flow CFM

Назначение средства измерений

Счётчики-расходомеры массовые Turbo Flow CFM (далее - расходомеры) предназначены для измерения массового расхода и массы жидкости и газов, объёмного расхода и объёма жидкости и газов, плотности, температуры и давления жидкости и газов.

Описание средства измерений

Принцип действия счётчиков-расходомеров основан на использовании сил Кориолиса, действующих на измерительные трубки, которые колеблются с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты.

Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индуктивными датчиками. Счётчики-расходомеры не имеют вращающихся частей, и результаты измерений массового расхода не зависят от плотности, вязкости, наличия твердых частиц или иных примесей, режимов протекания измеряемой среды.

Колебания трубок возбуждаются на основной резонансной частоте системы. Функциональная зависимость резонансной частоты от плотности среды калибруется при изготовлении прибора. На основе данных калибровки, хранимых в энергонезависимой памяти прибора, измеряемый в процессе работы период колебаний пересчитывается в значение плотности рабочей среды.

Для измерений температуры проходящей через счётчик-расходомер измеряемой среды используется встроенный (интегрированный) или внешний преобразователь температуры. Коррекция показаний счётчика-расходомера при отклонении температуры и давления среды от условий калибровки компенсируются автоматически (по давлению внесением соответствующей поправки (значения статического давления) либо по показаниям внешнего преобразователя (датчика) давления).

Объёмный расход вычисляется по данным измерений массового расхода и плотности. Расходомеры состоят из:

  • -  первичного преобразователя расхода (далее - ПП) с интегрированным преобразователем температуры;

  • - электронного блока (далее - ЭБ);

  • - внешнего преобразователя (датчика) давления (опционально);

  • - внешнего преобразователя (датчика) температуры (опционально);

ПП имеют различные конструктивные исполнения (представлены на рисунке 1).

ПП устанавливается в трубопровод и преобразует параметры процесса (расход, плотность, температура) в электрические сигналы, которые поступают в ЭБ.

ЭБ состоит из измерительного модуля (ИМ) и вычислителя расхода (ВР).

ИМ производит преобразование, аппаратную обработку (усиление и нормирование) сигналов с первичного преобразователя и интегрированного в ПП преобразователя температуры, а так же аналого-цифровое преобразование сигналов и их фильтрацию.

ВР производит обработку измеренных параметров с ИМ, выполняет вычисления, выдаёт результат на индикатор (при наличии), ведёт архивы, формирует частотные, импульсные, дискретные, токовые (от 4 до 20 мА), цифровые выходные сигналы.

Наличие индикатора и выходные интерфейсы варьируются в зависимости от исполнения ЭБ. Компоненты ЭБ конструктивно могут быть выполнены в различных сочетаниях или выполнены отдельными модулями. Модули соединяются специальными кабелями, которые входят в комплектацию счётчика-расходомера.

Информация с расходомера считывается с помощью специализированного программного обеспечения по проводным или беспроводным интерфейсам на ПК, также имеется интерфейс для передачи информации в другие информационные системы управления или учета ресурсов

Кроме того, ЭБ обрабатывает управляющие сигналы, которые поступают на дискретные входы, и обеспечивает связь с внешними ведущими устройствами по протоколам Modbus RTU или HART.

Для возможности дистанционного (локального) считывания информации расходомер может быть укомплектован выносным терминалом (далее - ВТ или ВТ(М)) или шкафом с персональным компьютером (РШ с ПК) или организована прямая передача данных на персональный компьютер со специализированным программным обеспечением (АРМ). ВТ может быть выполнен в пластиковом (ВТ) или металлическом (ВТ(М)) корпусе. Общий вид ВТ, ВТ(М) и РШ с ПК представлены на рисунке 3.

В расходомерах реализована функция расчёта концентрации (объёмной доли) взаимнонерастворимых компонентов многофазной среды (газожидкостной смеси), основанная на измерении средней плотности и информации о плотности чистых компонентов.

Общий вид счётчиков-расходомеров массовых Turbo Flow CFМ представлен на рисунке 1 .

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

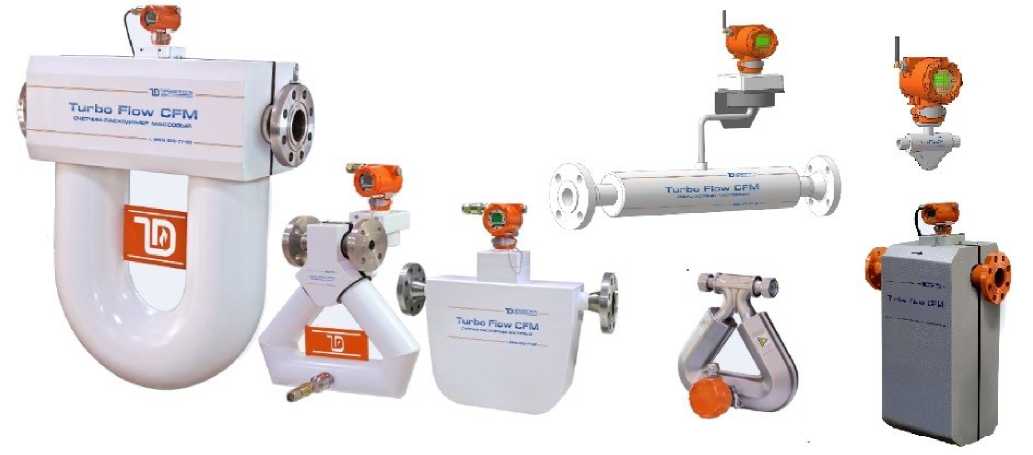

Рисунок 1 - Общий вид расходомеров

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

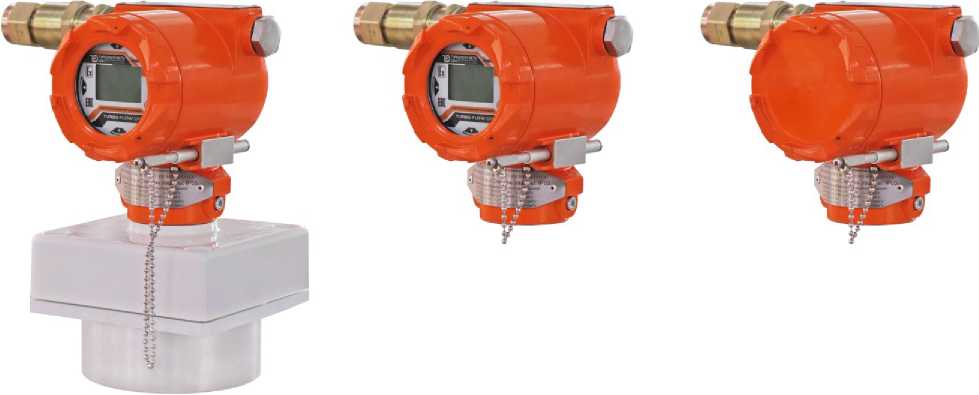

Рисунок 2 - Общий вид ЭБ

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

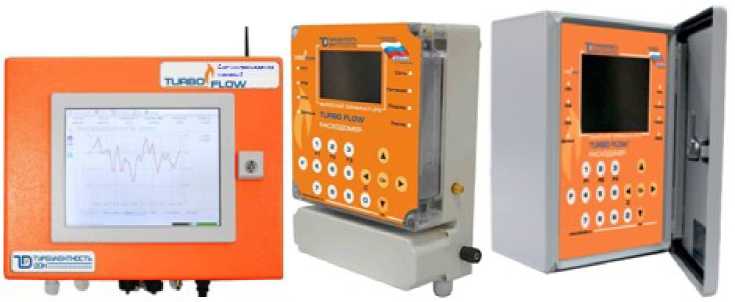

Рисунок 3 - общий вид РШ с ПК, ВТ и ВТ(М)

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 4 - 8.

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

Рисунок 4 - Электронный блок

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru
Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

б) вид сверху

Рисунок 5 - Пломбировка Ш1 и ЭБ (расположение ЭБ на 11П)

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru
Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

б) вид сверху

а) вид сбоку

Рисунок 6 - Пломбировка Ш1 и ЭБ (ЭБ вынесен от 11П)

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

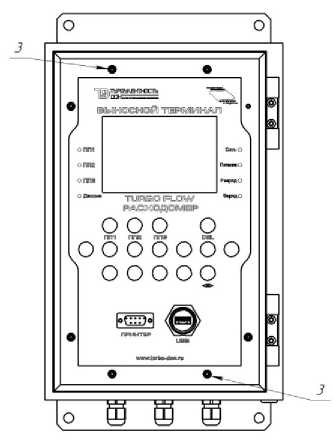

Рисунок 7 - Выносной терминал (ВТ)

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

Рисунок 8 - Выносной терминал в металлическом корпусе (ВТМ)

Рисунки 4-8: 1 - пломба свинцовая предприятия-изготовителя; 2 - места для нанесения знака поверки способом давления на специальную мастику; 3 - пломбы предприятия-изготовителя способом давления на специальную мастику; 4 - отверстия для пломбирования поставщиком.

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

ПО хранится в энергонезависимой памяти.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CFM

Номер версии (идентификационный номер) ПО, не ниже

1.0

Цифровой идентификатор ПО

0x66808DB2

Алгоритм    вычисления    цифрового    идентификатора

программного обеспечения

CRC-32

Недопустимое влияние на метрологически значимую часть ПО расходомера через интерфейс связи отсутствует. ПО расходомера не оказывает влияния на метрологические характеристики других средств измерений.

В ЭБ дополнительно реализована защита от внешних изменений с помощью переключателя.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диаметр условный Ду, мм

от 10 до 300

Верхняя граница диапазона измерений массового расхода жидкости Q    , в зависимости от Ду и

исполнения ПП, кг/ч

от 28 до 3200000

Верхняя граница диапазона измерений объёмного расхода жидкости (по воде при стандартных условиях) QVmax(F) в зависимости от Ду и исполнения ПП, м3

от 0,028 до 2000

Верхняя граница диапазона измерений массового расхода газа QM   , кг/ч

QlMmaxF) ’ PG / kG ,

где pG - плотность газа при рабочих условиях, кг/м3;

kG - коэффициент, зависящий от Ду, кг/м3

Лист № 6

Всего листов 10

Продолжение таблицы 2

Стабильность нуля при измерении массового расхода (в зависимости от Ду) Z, кг/ч

от 0,12 до 215

Класс точности (КТ)1

0,1; 0,15; 0,2; 0,25; 0,5

Пределы допускаемой основной относительной погрешности при измерении массового расхода SQm и массы жидкости, Sm, %:

при Qm > 100^Z/Jo

при Qm < 100^Z/Jo

±S0

±(Z/Qm)-100,

где Qm - измеряемый массовый расход, кг/ч;

S0 - значение, численно равное КТ, %;

Z - стабильность нуля, кг/ч

Пределы допускаемой основной относительной погрешности при измерении массового расхода и массы газа, %:

при Qm > (100 • Z / Jg)

при Qm < (100 • Z / Sg)

±5g

±(Z/Qm)-100

где SG равен:

0,35 - для КТ 0,1; 0,15 и Ду от 10 до 32 мм;

0,5 - для КТ 0,1;  0,15 и Ду от 50 до

200 мм; и для КТ 0,2 и Ду от 10 до 200 мм

0,75 - для КТ 0,5 и Ду от 10 до 300 мм

Диапазон измерений плотности рабочей среды, кг/м3

от 650 до 2000

Пределы допускаемой основной абсолютной погрешности при измерении плотности рабочей среды Др, кг/м3

±0,32; ±0,52; ±1; ±2; ±5

Пределы    допускаемой    дополнительной

абсолютной погрешности при измерении плотности рабочей среды Др, кг/м3:

  • - для исполнений с осн. погр. ±0,3 и ±0,5 кг/м3

  • - для остальных

±0,3

±2

Пределы допускаемой основной относительной погрешности при измерении объёмного расхода bQv и объёма 5v, %:

  • - для класса точности 0,1 и Др = ± 1 кг/м3

  • - для других сочетаний классов точности и Др

±0,15

82v = ±^

$V = ±^

где р - изм

(Q)2 +[^-100,

)2        100,

еряемая плотность, кг/м3

Диапазон измерений температуры рабочей среды, °С

от -200 до +400

Продолжение таблицы 2

Пределы допускаемой абсолютной погрешности при измерении температуры рабочей среды при использовании:

  • - интегрированного в ПП преобразователя температуры, °С

  • - внешнего преобразователя (датчика) температуры, °С

±(0,3 + 0,005-М) ,

±(0,15 + 0,002-iti) где t - измеряемое значение температуры, °C

Верхний предел измерений избыточного давления (ВПИ), МПа

от 0,0025 до 100

Верхний предел измерений абсолютного давления (ВПИ), МПа

от 0,1 до 100

Пределы      допускаемой      относительной

погрешности    измерений    давления,    при

использовании    внешнего    преобразователя

(датчика) давления, %

±(0,1+0,01Pmax/P),

где Pmax - верхний предел измерений преобразователя давления, P - измеряемое значение давления

Рабочий диапазон измерений давления, % ВПИ

от 10 до 100

Пределы     допускаемой     дополнительной

относительной погрешности при измерении массового расхода и массы жидкости и газа, в зависимости исполнения ПП, вызываемой изменением:

  • - давления измеряемой среды на 1 МПа, %

  • - температуры измеряемой среды на 10 °C, %

от ±0,001 до ±0,5 от ±(0,0001^QMnom/Q.«) до

±(0,015^ QMnom/Qm)

Пределы     допускаемой     дополнительной

абсолютной   погрешности   при   измерении

плотности жидкости, в зависимости от исполнения ПП, вызываемой изменением:

  • - давления измеряемой среды на 1 МПа, кг/м3

  • - температуры измеряемой среды на 10 °C, кг/м3

от ±0,03 до ±0,45 от ±0,3 до ±2,0

Потери давления на ПП расходомера при номинальном расходе воды QMnom, МПа, не более

0,1

П р и м е ч а н и я

  • 1. Класс точности - значение допускаемой основной относительной погрешности при измерении массового расхода и массы жидкости в основном диапазоне измерений;

  • 2. по специальному заказу в диапазоне плотности рабочей среды от 650 до 1300 кг/м3.

  • 3. Значения Z, kG, QMmax(F), QMnom для каждого типоразмера и исполнения ПП приведены в руководстве по эксплуатации.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон выходных сигналов:

  • - частотный, Гц

  • - токовый, мА

  • - дискретный

от 0 до 10000

от 4 до 20

оптронный, с открытым коллектором

Цифровые проводные интерфейсы

HART, MODBUS RTU

Цифровые беспроводные интерфейсы

GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa

Продолжение таблицы 3

Напряжение питания, В:

  • - расходомера от сети постоянного тока

  • - ВТ от сети переменного тока

  • - ВТ от АКБ или автономного источника постоянного тока

от 12 до 24

220

от 12 до 24

Потребляемая мощность, Вт, не более

10

Масса (в зависимости от модификации), кг, не более

400

Габаритные размеры, мм, не более:

- длина

1050

- ширина

385

- высота

1350

Маркировка взрывозащиты:

- первичный преобразователь (ПП)

0Ex 1а IIC Т4...Т1 Ga Х

- электронный блок (ЭБ)

1Ex db ра Ga] IIC Т6 Gb Х

Степень защиты по ГОСТ 14254:

- преобразователя расхода кориолисового (ПП)

IP67

- электронного блока (ЭБ)

IP65

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +60

- относительная влажность воздуха, %

до 95

- атмосферное давление, кПа

от 84,0 до 106,7

Наработка на отказ, ч, не менее

70 000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации, паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт. (компл.)

Счётчик-расходомер массовый

Turbo Flow CFM

1

Счётчики-расходомеры   массовые

Turbo Flow CFM. Руководство по эксплуатации1

ТУАС.407281.001 РЭ

1

Паспорт

-

1

Комплект монтажных частей

-

1 (по заказу)

ПО ПК конфигурирования расходомера (компакт-диск или Flash-накопитель)1

-

1 (по заказу)

Система кабельных соединений

-

1 (по заказу)

Примечание - 1 Доступно на сайте изготовителя.

Сведения о методиках (методах) измерений приведены в п.1.4.2 ТУАС.407281.001 РЭ.

Нормативные и технические документы, устанавливающие требования к счётчикам-расходомерам массовым Turbo Flow CFM

Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 26.51.52-031-70670506-2020 Технические условия. Счетчики-расходомеры массовые Turbo Flow CFМ

Изготовитель

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»

(ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Адрес юридический: 129110, Москва г, Гиляровского ул, дом 47, строение 5, этаж 5 пом. II ком. 2

Адрес производства: 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

E-mail: info@turbo-don.ru

Web-сайт: www.turbo-don.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» октября 2021 г. № 2242

Лист № 1

Всего листов 5

Регистрационный № 83377-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Виброустановка поверочная

Назначение средства измерений

Виброустановка поверочная (далее - виброустановка) предназначена для воспроизведения и измерения параметров вибрации (виброускорения, виброскорости и виброперемещения).

Описание средства измерений

Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного вибропреобразователя.

Виброустановка состоит из:

- вибростенд модели S52120 производства TIRA GmbH, Германия;

- усилитель мощности BAA500 производства TIRA GmbH, Германия;

- вибропреобразователь эталонный пьезоэлектрический АР10 производства ООО «ГлобалТест», г. Саров (рег. № 38452-08);

- усилители предварительный ZET 440 производства ООО "ЭТМС", г. Москва (рег. № 58918-14);

- анализатор спектра ZET 017-U4 производства ООО "ЭТМС", г. Москва (рег. № 3923608).

Конструктивно вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора, встроенного в анализатор спектра. Вибростенд преобразует энергию электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации контролируются с помощью эталонного вибропреобразователя, установленного на вибростол виброустановки, сигнал которого преобразуется и усиливается с помощью усилителя предварительного. Управление работой виброустановки происходит при помощи программного обеспечения, установленного на персональный компьютер.

Виброустановка применяется в качестве рабочего эталона 2-го разряда.

Общий вид виброустановки поверочной приведен на рисунке 1.

Опломбирование виброустановки поверочной не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. Заводской номер наносится на корпус вибростенда.

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид виброустановки поверочной

Программное обеспечение

Виброустановка поверочная имеет программное обеспечение (далее - ПО), установленное на персональный компьютер.

ПО представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме.

Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности вносить изменения в код программы.

Защита ПО от непреднамеренного воздействия обеспечивается функцией резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные признаки

Значение

Идентификационное наименование ПО

ZETLab

Номер версии (идентификационный номер) ПО

не ниже 2020.20.28

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, Гц с оснасткой для крепления датчиков

от 3 до 6000

без оснастки для крепления датчиков

от 3 до 10000

Диапазон воспроизведения (измерения) СКЗ виброускорения, м/с2

от 0,1 до 140

Диапазон воспроизведения (измерения) амплитудного значения виброскорости, мм/с

от 0,1 до 500

Диапазон воспроизведения (измерения) размаха виброперемещения, мм

от 10-3 до 12

Относительный коэффициент поперечного движения вибростола виброустановки в диапазоне частот, %, не более от 3 до 2000 Гц включ.

10

св. 2000 до 5000 включ.

15

св. 5000 до 10000

20

Коэффициент гармоник в диапазоне частот, %, не более от 3 до 5000 Гц включ.

10

св. 5000 до 10000

15

Доверительные границы относительной погрешности воспроизведения (измерения) виброускорения, виброскорости, виброперемещения при доверительной вероятности p = 0,95 в диапазоне частот, % от 3 до 10 Гц включ.

±5

св. 10 до 2000 Гц включ.

±3

св. 2000 до 5000 включ.

±6

св. 5000 до 10000

±8

Уровень собственных шумов, м/с2, не более

±0,02

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Максимальная нагрузочная масса, кг, не более

3

Условия эксплуатации:

- температура окружающей среды, °С

от 15 до 30

Параметры электрического питания: - напряжение питающей сети, В

220±22

- частота питающей сети, Гц

50±0,5

Габаритные размеры (длина х высота х ширина), мм, не более: - вибростенд модели S52120

234х335х290

- усилитель мощности BAA500

483x90x450

- вибропреобразователь эталонный пьезоэлектрический АР10

019x29,5

- усилители предварительный ZET 440

156х132х35

- анализатор спектра ZET 017-U4

280x160x75

Масса, кг, не более:

- вибростенд модели S52120

36

- усилитель мощности BAA500

25

- вибропреобразователь эталонный пьезоэлектрический АР10

0,045

- усилители предварительный ZET 440

0,8

- анализатор спектра ZET 017-U4

0,8

Знак утверждения типа

наносится на руководство по эксплуатации методом наклейки или печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Виброустановка поверочная в составе:

1 шт.

Вибростенд

S52120

1 шт.

Усилитель мощности

BAA500

1 шт.

Вибропреобразователь эталонный пьезоэлектрический

АР10

1 шт.

Усилители предварительные

ZET 440

2 шт.

Анализатор спектра

ZET 017-U4

1 шт.

Программное обеспечение

ZETLab

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки

МП 204/3-07-2021

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 1.4 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к виброустановке поверочной

Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем

Изготовитель

Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»), г. Пермь

ИНН 5902104208

Адрес: 614000, г. Пермь, ул. Пермская, д. 70, офис 401

Телефон/факс: +7 (342) 212-91-93 / 212-84-74

Web-сайт: www.vibrocenter.ru

E-mail: vibrocenter@vibrocenter.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 27.06.2013 г.




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» октября 2021 г. № 2242

Лист № 1 Регистрационный № 82513-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магнитометр контрольный ИСАТ.416632.011

Назначение средства измерений

Магнитометр контрольный ИСАТ.416632.011 (далее по тексту - МК) предназначен для измерений модуля магнитной индукции постоянного поля.

Описание средства измерений

Принцип действия МК основан на выделении частоты fp резонансного поглощения (или испускания) электромагнитной энергии при переходе атомов вещества между двумя дискретными энергетическими подуровнями (зеемановские подуровни).

Частота резонансного перехода зависит от величины внешнего поля с коэффициентом преобразования, равным примерно 3,49 Гц/нТл.

Неравновесная населенность энергетических подуровней атомами рабочего вещества (поляризация вещества или оптическая накачка) создается оптическим способом, путем воздействия циркулярно-поляризованного резонансного света, излучаемого цезиевой спектральной лампой, на атомы рабочего вещества, находящиеся в парообразном состоянии в стеклянной ячейке, называемой камерой поглощения.

Накладывая на поляризованные атомы рабочего вещества переменное электромагнитное поле, частота которого соответствует энергии перехода между зеемановскими подуровнями, можно вызвать обратные переходы, приводящие к выравниванию населенности атомов на энергетических подуровнях. При этом проходящий свет окажется промодулированным частотой резонансного перехода. Если теперь на пути светового потока, проходящего через камеру поглощения, установить фотодетектор и подключить его ко входу усилителя, а выход последнего замкнуть на радиочастотную катушку, охватывающую камеру поглощения, то, при соблюдении в петле обратной связи условий резонанса по фазе и амплитуде, получится автоколебательная система, генерирующая на резонансной частоте Fm.

В основу работы первичного преобразователя ИСАТ.411511.032 (далее по тексту -ПП) из состава датчика магнитометрического ИСАТ.468151.107 положен наиболее простой квантовый самогенерирующий первичный преобразователь, работающий на парах цезия-133.

Амплитуда сигнала однокамерного самогенерирующего преобразователя зависит от угла между его осью и направлением внешнего магнитного поля. При углах 0 и 90° преобразователь имеет "мертвые" зоны, а оптимальным является угол 45°. Для изделия МК это не является недостатком, т.к первичный преобразователь из состава датчика магнитометрического устанавливается неподвижно.

Синусоидальный сигнал с частотой Fm поступает в блок включения и преобразования, где осуществляется преобразование частоты сигнала в цифровой код. Преобразование происходит с частотой 100 Гц. Полученный код по интерфейсу Ethernet через патч-корд передается на ноутбук для отображения и регистрации.

Знак поверки наносится на свидетельство о поверке.

Заводской номер нанесен механическим способом на корпус прибора.

Общий вид МК приведен на рисунке 1.

Приказ Росстандарта №2242 от 11.10.2021, https://oei-analitika.ru

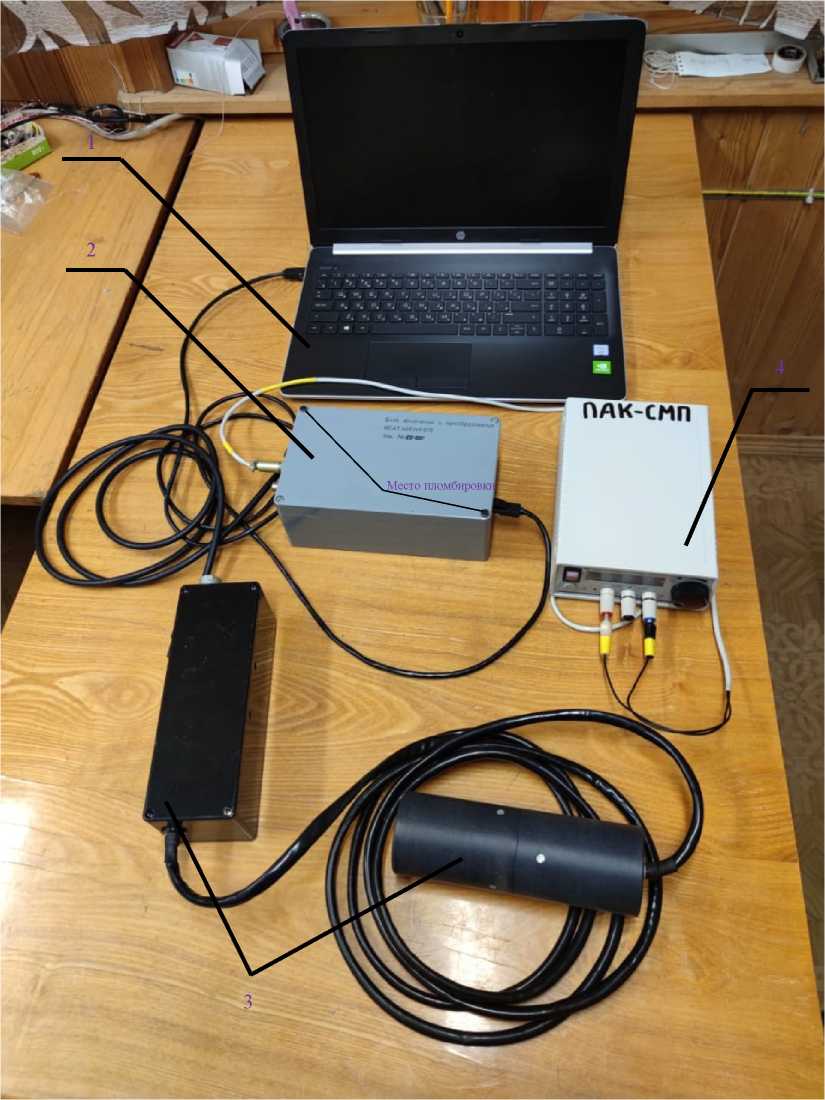

Рисунок 1 - Общий вид магнитометра контрольного со схемой пломбировки от несанкционированного доступа: 1 - ноутбук, 2 - блок включения и преобразования, 3 - датчик магнитометрический, 4 - источник питания постоянного тока.

Программное обеспечение

Программное обеспечение (далее - ПО) является автономным и встроенным, выполняет следующие функции:

- обеспечение процедуры измерений;

- сбор и обработку результатов измерений, их отражение;

- записи результатов в память.

Метрологически значимая часть программного обеспечения МК находится в исполняемом файле pac_smp.exe - программа обеспечения вывода измеренных величин в графическом виде, запускаемая на ПЭВМ и являющаяся автономной. Программа преобразователя индукция-частота (ПИЧ), являющаяся встроенной. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Идентификационные данныеавтономного и встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Встроенное ПО

Автономное ПО

Идентификационное наименование ПО

ПО блока включения и преобразования

ИСАТ.468349.070

pac_smp.exe

Номер версии (идентификационный номер) ПО, не ниже

-

1.5

Цифровой    идентификатор    ПО

(контрольная сумма)

MD5

0x8dc638870d44f56ee26 6ee4304a9f654

Другие идентификационные данные, если имеются

Программа преобразователя индукция-частота

Программное средство для отображения данных магнитометра контрольного

Метрологически значимая часть ПО МК и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты ПО магнитометра контрольного ИСАТ.416632.011 от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014.

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений модуля магнитной индукции постоянного поля, нТл

от 30000 до 60000

Предел допустимой абсолютной погрешности измерений модуля магнитной индукции, нТл

±2,50

Среднее квадратическое отклонение, нТл, не более

0,005

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

Первичный преобразователь ИСАТ.411511.032:* - длина вместе с кабелем

3330±50

- диаметр

60±6

Блок электроники ИСАТ.468151.108:**

- длина

200±20

- ширина

70±7

- высота

71±7

Блок включения и преобразования ИСАТ.468349.070:

- длина

212,7

- ширина

120

- высота

75

Источник питания постоянного тока

Б5-71КИП:

- длина

140

- ширина

220

- высота

70

Ноутбук:

- длина

364,9

- ширина

256,9

- высота

19

Кабель ИСАТ.685611.763:

- длина

10000±150

Кабель ИСАТ.685621.275:

- длина

1500±50

Масса, кг, не более:

- датчик магнитометрический ИСАТ.468151.107

2,65

- блок включения и преобразованияИСАТ.468349.070

0,5

- источник питания постоянного тока

1,5

- ноутбук

3,5

Потребляемая мощность, Вт, не более

60

Средняя наработка на отказ, ч

15 000

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +35

- атмосферное давление, кПа

от 86 до 106

- относительная влажность, %

от 45 до 80

при температуре выше 30 °С, не более %

70

- напряжение питания, В

220±22

- частота, Гц

50±1

-напряжение питания постоянного тока, В

12,0±0,6

* - Из состава датчика магнитометрического ИСАТ.468151.107 ** - Из состава датчика магнитометрического ИСАТ.468151.107

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации - типографским способом, на лицевую панель МК - ударно-фотохимическим методами.

Комплектность средства измерений

Таблица 4 - Комплектность МК

Наименование изделия

Тип

(обозначение)

Кол.

1

Магнитометр контрольный

ИСАТ.416632.011

1 шт.

2

Паспорт.

Магнитометр контрольный

ИСАТ.416632.011ПС

1 экз.

3

Паспорт.

Датчик магнитометрический

ИСАТ.468151.107ПС

1 экз.

4

Руководство по эксплуатации.

Магнитометр контрольный

ИСАТ.416632.011РЭ

1 экз.

5

Руководство по эксплуатации. Датчик магнитометрический

ИСАТ.468151.107РЭ

1 экз.

6

Программное средство для отображения данных магнитометра контрольного. Удостоверяющий лист

ИСАТ.01028-01-УД

1 экз.

7

Методика поверки.

Магнитометр контрольный

МП 2205-001-2021

1 экз.

Нормативные и технические документы, устанавливающие требования к МК

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции.

Техническая документация изготовителя

Изготовитель

Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)

Адрес: 197375, г. Санкт-Петербург, Новосельковская ул., д.37

ИНН: 7814027653

Телефон (факс): (812) 777-50-51

Web-сайт: www.radar-mms.com

E-mail: radar@radar-mms.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
