Наименование

Обозначение

Количество

Системы мониторинга физиологических показателей*

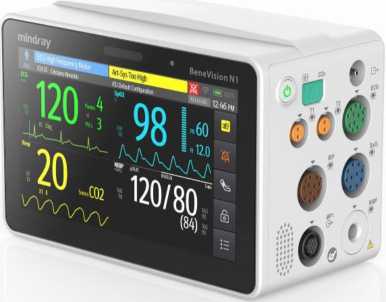

BeneVision N1, BeneVision N12, BeneVision N15, Bene-Vision N17, BeneVision N19,

BeneVision N22

1 шт.

Комплект принадлежностей**

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 244-0011-2020

1 экз.

* Модель монитора уточняется при заказе ** Поставляется по отдельному заказу

Наименование характеристики

Значение

Электрокардиографический канал

Диапазон измерений входного напряжения, мВ

от -8 до +8

Пределы допускаемой относительной погрешности измерений входного напряжения, %

±5

Диапазон измерений частоты сердечных сокращений (ЧСС), мин^-1

от 15 до 350

Пределы допускаемой погрешности измерений частоты сердечных сокращений:

• - абсолютной в поддиапазоне от 15 мин^-1 до 34 мин^-1 включ., мин^-1

• - относительной в поддиапазоне св. 34 мин^-1 до 350 мин^-1 включ., %

±1

±3

Коэффициент ослабления синфазных сигналов, дБ, не менее

90

Входной импеданс, МОм, не менее

5

Напряжение внутренних шумов, приведенных ко входу, мкВ, не более

30

Канал частоты дыхания

Диапазон показаний частоты дыхания (ЧД), мин^-1

от 0 до 200

Диапазон измерений частоты дыхания (ЧД), мин^-1

от 0 до 150

Пределы допускаемой погрешности измерений частоты дыхания:

• - абсолютной в поддиапазоне от 0 мин^-1 до 120 мин^-1 включ., мин^-1

• - относительной погрешность в поддиапазоне св. 120 мин^-1 до 150 мин^-1 , мин^-1

±1

±2

Каналы пульсоксиметрии

Диапазон показаний SpO, %:

- каналы пульсоксиметрии Mindray, Nellcor

от 0 до 100

Диапазон измерений SpO2, %

от 70 до 100

Пределы допускаемой абсолютной погрешности измерений SpO2, %

± 3

Диапазон измерений частоты пульса, мин^-1:

• - канал пульсоксиметрии Mindray

• - канал пульсоксиметрии Nellcor

от 20 до 300

от 20 до 250

Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1:

- каналы пульсоксиметрии Mindray, Nellcor

±3

Канал неинвазивного артериального давления

Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт. ст.)

от 0 до 40 (от 0 до 300)

Пределы допускаемой абсолютной погрешности измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.)

±0,4 (±3)

Канал термометрии

Диапазон показаний температуры, ^оС

от 0 до +50

Диапазон измерений температуры, ^оС

от +32 до +42

Пределы допускаемой абсолютной погрешности измерений температуры, ^оС

± 0,1

Каналы газового анализа

Диапазон измерений парциального давления CO2 в выдыхаемом воздухе, кПа (мм рт. ст.):

от 0 до 19,74 (от 0 до 150)

Наименование характеристики

Значение

Пределы допускаемой погрешности измерений

парциального давления СО₂ в выдыхаемом воздухе (Pco2):

в боковом потоке

- абсолютной в поддиапазоне от 0 до 40 мм.рт.ст., мм.рт.ст.

±2

- относительной в поддиапазоне от 41 до 76 мм.рт.ст. %

±5

- относительной в поддиапазоне от 77 до 150 мм.рт.ст., %

±10

в микропотоке

- абсолютной в поддиапазоне от 0 до 38 мм рт. ст., мм.рт.ст.

±2

- абсолютной в поддиапазоне от 39 до 150 мм рт. ст., мм.рт.ст.

±5%-Pco2 +

в основном потоке

0,08%<Pco2- 38)

- абсолютной в поддиапазоне от 0 до 40 мм.рт.ст., мм.рт.ст.

±2

- относительной в поддиапазоне от 41 до 70 мм.рт.ст. %

±5

- относительной в поддиапазоне от 71 до 100 мм.рт.ст., %

±8

- относительной в поддиапазоне от 101 до 150 мм.рт.ст., %

±10

Наименование характеристики

Значение

Масса, кг, не более:

- модель BeneVision N1 (основной блок);

1,17

- модель BeneVision N12 (основной блок);

4,1

- модель BeneVision N15 (основной блок);

5,4

- модель BeneVision N17 (основной блок);

7,3

- модель BeneVision N19 (основной блок);

10,3

- модель BeneVision N22 (основной блок).

11,5

Габаритные размеры(ШхВхГ), мм, не более: - модель BeneVision N1 (основной блок);

148,5x103x81

- модель BeneVision N12 (основной блок);

313x290x161

- модель BeneVision N15 (основной блок);

396x313x193

- модель BeneVision N17 (основной блок);

466x355x210

- модель BeneVision N19 (основной блок);

509x423x115

- модель BeneVision N22 (основной блок).

566x458x115

Напряжение питания частотой (50/60) Гц, В

от 100 до 240

Наработка на отказ, ч, не менее

31840

Средний срок службы, лет

10

Условия эксплуатации:

- температура окружающего воздуха, ^°С

от 0 до +40

- относительная влажность окружающего воздуха, %

от 15 до 95

- атмосферное давление, кПа

от 57 до 105,3
