Номер по Госреестру СИ: 79223-20
79223-20 Мониторы-дефибрилляторы
(BeneHeart мод. D3, D6)
Назначение средства измерений:
Мониторы-дефибрилляторы BeneHeart моделей D3, D6 (далее - мониторы) предназначены для измерений биоэлектрических потенциалов сердца по электрокардиографическому каналу, частоты дыхания (ЧД), температуры тела, насыщения (сатурации) кислородом гемоглобина артериальной крови (SpO2) и частоты пульса (ЧП), неинвазивного артериального давления (нАД), парциального давления двуокиси углерода (CO2) в выдыхаемом воздухе, отображения на экране монитора электрокардиограммы пациента, значений или графиков измеряемых параметров состояния пациента и включения тревожной сигнализации при выходе параметров за установленные пределы.
Внешний вид.
Мониторы-дефибрилляторы
Рисунок № 1
Внешний вид.
Мониторы-дефибрилляторы
Рисунок № 2
Внешний вид.
Мониторы-дефибрилляторы
Рисунок № 3
Внешний вид.
Мониторы-дефибрилляторы
Рисунок № 4
Внешний вид.
Мониторы-дефибрилляторы
Рисунок № 5
Общие сведения
Дата публикации - 19.10.2020
Срок свидетельства - 23.09.2025
Номер записи - 178485
ID в реестре СИ - 1383055
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МПР5-02-"Тритон", модель D6, модель D3, мод.D3, мод. D3, В3, Без модификации, D6, D3, BeneHeart модель D3, BeneHeart мод.D6, BeneHeart мод.D3, BeneHeart мод. D6, BeneHeart мод. D3,D6, BeneHeart мод. D3, D6, BeneHeart мод. D3,, BeneHeart мод. D3, BeneHeart D6, BeneHeart D3 Mindray, BeneHeart D3,
Производитель
Изготовитель - Компания "Shenzhen Mindray Bio-Medical Electronics Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 475
Выдано извещений - 0
Кол-во периодических поверок - 387
Кол-во средств измерений - 32
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1592 от 2020.09.23 об утверждении типа средств измерений_35 шт
Наличие аналогов СИ: Мониторы-дефибрилляторы (BeneHeart мод. D3, D6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Shenzhen Mindray Bio-Medical Electronics Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79315-20 02.10.2025 |
Анализаторы биохимические автоматические, BS-600 Компания "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
79283-20 22.09.2025 |
Мониторы пациента , iPM8, iPM10, iPM12 Компания "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
79282-20 22.09.2025 |
Мониторы пациента , iMEC8, iMEC10, iMEC12 Компания "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
79224-20 23.09.2025 |
Мониторы пациента , BeneView T1, BeneView T5, BeneView T6, BeneView T8, BeneView T9 Компания "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
79223-20 23.09.2025 |
Мониторы-дефибрилляторы, BeneHeart мод. D3, D6 Компания "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
81137-20 31.12.2025 |
Системы мониторинга физиологических показателей пациентов моделей BeneVision N1, BeneVision N12, BeneVision N15, BeneVision N17, BeneVision N19, BeneVision N22, Компания "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
81136-20 31.12.2025 |
Системы мониторинга физиологических показателей моделей ePM10, ePM12, ePM15, ePM10М, ePM12М, ePM15М, Компания "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Мониторы-дефибрилляторы (BeneHeart мод. D3, D6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕДТЕХНИКА" (RA.RU.311856) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "МЕТРОЛОГ" (RA.RU.311577) | 24 | 0 | 24 | 0 | 12 | 0 | 12 | |||
| АО "ПТП "МЕДТЕХНИКА" (RA.RU.311456) | 26 | 24 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 20 | 10 | 0 | 20 | 0 | 11 | 0 | 11 | |
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ООО "ДЮКОМ" (RA.RU.310580) | 4 | 0 | 4 | 0 | 1 | 0 | 1 | |||
| АО "МЕДТЕХНИКА" (RA.RU.311218) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "ПРОГРЕСС-НН" (RA.RU.312026) | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "МЕДТЕХНИКА" РБ (RA.RU.310619) | 10 | 2 | 0 | 10 | 0 | 8 | 0 | 8 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 12 | 0 | 12 | 0 | 6 | 0 | 6 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 8 | 4 | 0 | 8 | 0 | 4 | 0 | 4 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "МЕТРОН М" (RA.RU.311762) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ГУП ЧО "МЕДТЕХНИКА" (RA.RU.311451) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ООО "КОМПАНИЯ КИЛЬ-КАЗАНЬ" (1464) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 51 | 51 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕДТЕХНИКА-НТ" (0051) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО "ДИКСИОН" (РОСС RU.0001.310389) | 19 | 2 | 10 | 9 | 0 | 19 | 10 | 9 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 36 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| ОАО "МЕДТЕХНИКА-1" (RA.RU.311371) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ООО "РЕНИР" (RA.RU.311192) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 10 | 0 | 10 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 83 | 7 | 0 | 83 | 0 | 22 | 0 | 22 | |
| ООО "МЕДТЕХСТАНДАРТ" (1848) | 10 | 1 | 9 | 0 | 9 | 0 | 9 | |||
| ООО "МЕДПОВЕРКА" (RA.RU.312386) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЭТАЛОН-МЕД" (RA.RU.311903) | 26 | 0 | 26 | 0 | 26 | 0 | 26 | |||
| ООО "ЕДС ГРУПП" (РОСС RU.0001.310306) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 1 | 1 | 11 | 0 | 4 | 0 | 4 | |
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 14 | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ГАУ "ГОРМЕДТЕХНИКА" (0036) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "АЛТАЙМЕДТЕХНИКА" (RA.RU.310542) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 1 | 0 | 3 | 0 | 1 | 0 | 1 | |
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Мониторы-дефибрилляторы (BeneHeart мод. D3, D6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4799 | 5335 |
|
ФБУ Калужский ЦСМ Калужская область |
5723 | 5335 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
149 | 5335 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
4028 | 5335 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
4834 | 5335 |
Программное обеспечение
Мониторы-дефибрилляторы BeneHeart, моделей D3, D6 имеют встроенное программное обеспечение (ПО).
Встроенное программное обеспечение используется для контроля процесса работы монитора, выполнения и отображения результатов измерений, изменения настроечных параметров прибора, просмотра памяти данных.
Программное обеспечение мониторов запускается в автоматическом режиме после включения. Программное обеспечение идентифицируется после включении монитора в разделе главного меню.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014
При нормировании метрологических характеристик учтено влияние программного обеспечения. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение | |
|
D3 |
D6 | |
|
Идентификационное наименование ПО |
System | |
|
Номер версии (идентификационный номер) не ниже |
v.03 |
02 |
|
Цифровой идентификатор ПО* |
61c3af8475024ba9 |
f7028916f79265c1 |
|
8ea4ce0d96d85c19 |
a1c311b56dd67443 | |
|
Алгоритм вычисления контрольной суммы |
M |
D5 |
|
* Контрольная сумма указана для приведенной версии ПО | ||
Знак утверждения типа
Знак утверждения типананосится на титульном листе Руководства по эксплуатации типографским способом и на корпус мониторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мониторам дефибрилляторам BeneHeart моделей D3, D6
ГОСТ Р МЭК 60601-1-2010 Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик
Приказ Минздрава РФ от 21.02.2014 № 81н «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Техническая документация компании «Shenzhen Mindray Bio-Medical Electronics Co., Ltd.», Китай
Поверка
Поверкаосуществляется по документу МП 209-0098-2019 «ГСИ. Мониторы-дефибрилляторы BeneHeart моделей D3, D6. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 18.11.2019 г.
Основные средства поверки:
-
- генератор сигналов пациента ProSim 8 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49808-12);
-
- термометр лабораторный электронный ЛТ-300 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61806-15);
-
- мера для поверки пульсовых оксиметров МППО-2М (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63897-16);
-
- генератор функциональный Диатест-4 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38714-08);
-
- СО состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-1) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ГСО 10531-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус в соответствии с рис. 2, или на свидетельство о поверке мониторов.
Заявитель
Общество с ограниченной ответственностью «Миндрей Медикал Рус»(ООО «Миндрей Медикал Рус »)
ИНН 7705815069
Адрес: 129090, г. Москва, пр-т Олимпийский, д. 16, стр.5, ан. 4 пом. 1 комн. 7, 11 а Телефон: +7 (499) 553 60 36
E-mail: cis@mindray.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон/факс: +7 (812) 251-76-01/+7 (812) 713-01-14
Web-сайт: www.vniim.ru
Функционально мониторы состоят из независимых измерительных каналов.
Принцип работы канала неинвазивного артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.
Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.
Принцип работы канала термометрии основан на измерении и регистрации температуры тела пациента терморезисторами.
Принцип работы электрокардиографического канала основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.
Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн. Канал пульсоксиметрии может быть реализован одним из трех вариантов: канал Mindray; канал Masimo; канал Nellcor. Если используется канал пульсоксиметрии Masimo или Nellcor, на оборудовании имеется соответствующий логотип.
Принцип действия каналов газового анализа основан на применении технологии измерения концентрации газа методом недисперсионной инфракрасной спектроскопии. Выдыхаемая газовая смесь, измеряемая газоанализатором, поглощает инфракрасное (ИК) излучение и имеет свои собственные характеристики поглощения. Выдыхаемая газовая смесь подается в измерительную ячейку, после чего с помощью оптического ИК-фильтра выбирается определенный диапазон длин волн ИК-излучения, который будет использоваться для прохождения через газ при измерении объемной его доли в выдыхаемой смеси.
Мониторы-дефибрилляторы BeneHeart выпускаются в следующих моделях: D3 и D6. Модели различаются габаритными размерами, дизайном и количеством каналов измерений. Модель D6 содержит каналы термометрии, пульсоксиметрии, капнометрии, артериального давления, электрокардиографический канал, а также канал частоты дыхания. Модель D3 оборудована каналами частоты дыхания, электрокардиографическим каналом, каналом пульсоксиметрии, каналом неинвазивного артериального давления.
Общий вид мониторов дефибрилляторов BeneHeart моделей D3, D6 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) D3
б) D6

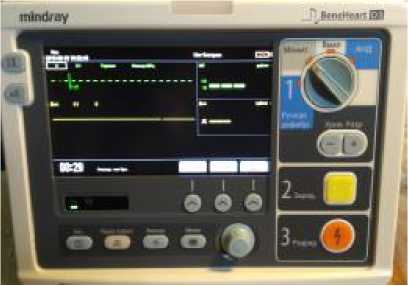

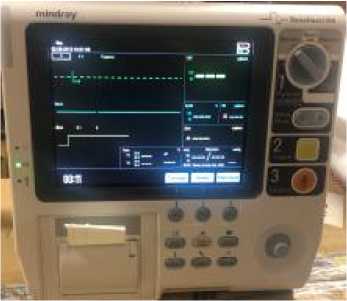

Рисунок 1 - Общий вид мониторов дефибрилляторов, BeneHeart моделей D3, D6
б) D6
а) D3
в) D3 г) D6

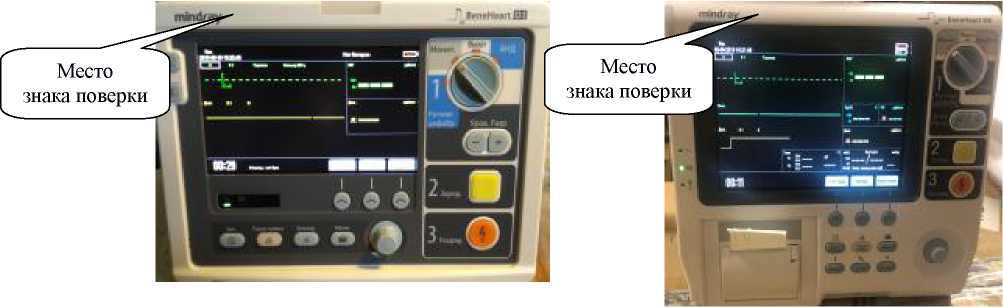

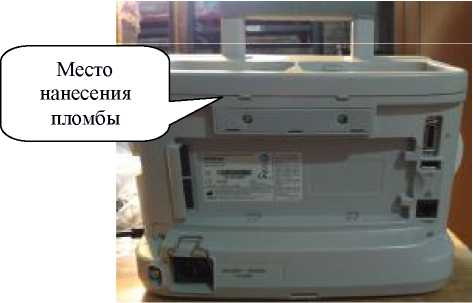

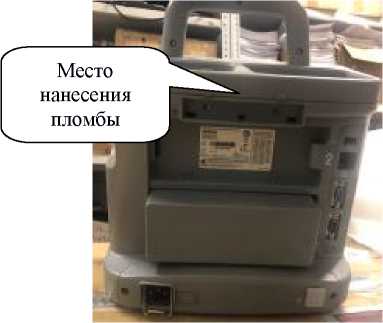

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Электрокардиографический канал | |
|
Диапазон измерений входных напряжений, мВ |
от -8 до +8 |
|
Пределы допускаемой относительной погрешности измерений напряжений, % |
±5 |
|
Диапазон частоты сердечных сокращений, мин 1 |
от 15 до 350 |
|
Пределы допускаемой погрешности измерений частоты сердечных сокращений:
|
±1 ±3 |
|
Коэффициент ослабления синфазных сигналов, дБ, не менее |
90 |
|
Входной импеданс, МОм, не менее |
5 |
|
Напряжение внутренних шумов, приведенных ко входу, мкВ, не более |
30 |
|
Канал частоты дыхания | |
|
Диапазон показаний частоты дыхания (ЧД), мин 1 |
от 0 до 150 |
|
Диапазон измерений частоты дыхания (ЧД), мин 1 |
от 7 до 150 |
|
Пределы допускаемой погрешности измерений частоты дыхания:
|
±2 ±2 |
|
Канал пульсоксиметрии | |
|
Диапазон показаний $°2, %:
|
от 0 до 100 от 1 до 100 |
|
Диапазон измерений SO2,% |
от 70 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений Ф°2,% |
±3 |
|
Диапазон измерений частоты пульса, мин 1:
|
от 20 до 254 от 20 до 250 от 25 до 240 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений частоты -1 пульса, мин :
|
14- 4- |
|
Канал неинвазивного артериального давления | |
|
Диапазон измерений избыточного давления в компрессионной манжете, мм рт.ст. |
от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений избыточного давления в компрессионной манжете, мм рт.ст. |
±3 |
|
Канал термометрии (для модели D6) | |
|
Диапазон показаний температуры, °С |
от 0 до +50 |
|
Диапазон измерений температуры, °С |
от +32 до +42 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, ° С |
±0,1 °С |
|
Каналы газового анализа (для модели D6) | |
|
Диапазон измерений парциального давления С02в выдыхаемом воздухе, мм рт.ст. |
от 0 до 99 |
|
Пределы допускаемой погрешности измерений парциального давления С02в выдыхаемом воздухе (PCO2): в боковом потоке
|
±2 ±5 ±10 ±2 ±5%-Pco2 + 0,08%<Pco2- 38) |
Таблица 3 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширина высота глубина), без внешних плоских электродов, мм, не более: - модель D3 |
288 203 275 |
|
- модель D6 |
295х218х279 |
|
Масса (с электродами и батареями), кг, не более: - модель D3 |
6,00 |
|
- модель D6 |
7,93 |
|
Потребляемая мощность, Вт, не более |
190 |
|
Напряжение питания, В |
от 100 до 240 |
|
Частота питающей сети, Гц |
50/60 |
|
Наработка на отказ, ч, не менее |
31840 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °С |
от 0 до +45 |
|
- диапазон относительной влажности окружающего воздуха, % |
от 10 до 95 |
|
- диапазон атмосферного давления, кПа |
от 57 до 106,2 |
