Номер по Госреестру СИ: 79283-20
79283-20 Мониторы пациента
(iPM8, iPM10, iPM12)
Назначение средства измерений:
Мониторы пациента моделей iPM8, iPM10, iPM12 (далее - мониторы) предназначены для измерений биоэлектрических потенциалов сердца по электрокардиографическому каналу, частоты дыхания (ЧД), температуры тела, насыщения (сатурации) кислородом гемоглобина артериальной крови (SpO2) и частоты пульса (ЧП), неинвазивного артериального давления (нАД), парциального давления двуокиси углерода (CO2) в выдыхаемом воздухе, отображения на экране монитора электрокардиограммы пациента, значений или графиков измеряемых параметров состояния пациента и включения тревожной сигнализации при выходе параметров за установленные пределы.
Внешний вид.
Мониторы пациента
Рисунок № 1
Внешний вид.
Мониторы пациента
Рисунок № 2
Внешний вид.
Мониторы пациента
Рисунок № 3
Внешний вид.
Мониторы пациента
Рисунок № 4
Внешний вид.
Мониторы пациента
Рисунок № 5
Внешний вид.
Мониторы пациента
Рисунок № 6
Внешний вид.
Мониторы пациента
Рисунок № 7
Программное обеспечение
Мониторы имеют встроенное программное обеспечение (далее - ПО СИ). Встроенное программное обеспечение используется для контроля процесса работы мониторов, сбора, обработки, хранения и передачи данных.
Программное обеспечение (ПО) мониторов запускается в автоматическом режиме после включения. Программное обеспечение идентифицируется после включении монитора в разделе главного меню.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014
При нормировании метрологических характеристик учтено влияние программного обеспечения. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные признаки |
Значение |
Идентификационное наименование ПО |
iPM System |
Номер версии (идентификационный номер) не ниже |
V5.0 |
Цифровой идентификатор ПО* |
c59e0aaae891b394414a23d15f018b40 |
Алгоритм вычисления контрольной суммы |
MD5 |
* Контрольная сумма указана для приведенной версии ПО |
Знак утверждения типа
Знак утверждения типананосится на титульных листах Руководств по эксплуатации типографским способом и на корпус мониторов методом сеткографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мониторам пациента, моделей iPM8, iPM10, iPM12
ГОСТ Р МЭК 60601-1-2010 Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик
Техническая документация компании «Shenzhen Mindray Bio-Medical Electronics Co., Ltd.», Китай
Приказ Минздрава РФ от 21.02.2014 № 81н «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Поверка
Поверкаосуществляется по документу МП 209-0104-2019 «ГСИ. Мониторы пациента моделей iPM8, iPM10, iPM12. Методика поверки», утвержденному ФГУП «ВНИИМ
им. Д. И. Менделеева» 24 декабря 2019 г.
Основные средства поверки:
-
- генератор сигналов пациента ProSim 8 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49808-12);
-
- термометр лабораторный электронный ЛТ-300 (регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений 61806-15);
-
- мера для поверки пульсовых оксиметров МППО-2М (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63897-16);
-генератор функциональный Диатест-4 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38714-08);
- СО состава искусственной газовой смеси на основе инертных и постоянных газов (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ГСО 10531-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус в соответствии с рис. 2, или на свидетельство о поверке мониторов.
Изготовитель
Компания «Shenzhen Mindray Bio-Medical Electronics Co., Ltd.», Китай
Адрес: Mindray Building, Keji 12th Road South, Hi-Tech Industrial Park, Nanshan, 518057 Shenzhen, China
Телефон: +86 755 265 82888
Факс: +86 755 265 82500
Заявитель
Общество с ограниченной ответственностью «Миндрей Медикал Рус»
(ООО «Миндрей Медикал Рус»)
ИНН 7705815069
Адрес: 129090, г. Москва, пр-т Олимпийский , д. 16, стр. 5, ан. 4 пом. I ком. 7, 11 а Телефон: +7 (499) 553-60-36
E-mail: cis@mindray.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон/факс: +7 (812) 251-76-01/+7 (812) 713-01-14
Web-сайт: www.vniim.ru
Функционально мониторы пациента состоят из независимых измерительных каналов.
Принцип работы канала неинвазивного артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.
Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.
Принцип работы канала термометрии основан на измерение и регистрации температуры тела пациента терморезисторами.
Принцип работы электрокардиографического канала основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.
Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн. Канал пульсоксиметрии может быть реализован одним из трех вариантов: канал Mindray; канал Masimo; канал Nellcor.
Принцип действия каналов газового анализа основан на применении технологии измерения концентрации газа методом недисперсионной инфракрасной спектроскопии. Выдыхаемая газовая смесь, измеряемая газоанализатором, поглощает инфракрасное (ИК) излучение и имеет свои собственные характеристики поглощения. Выдыхаемая газовая смесь подается в измерительную ячейку, после чего с помощью оптического ИК-фильтра выбирается определенный диапазон длин волн ИК-излучения, который будет использоваться для прохождения через газ при измерении объемной его доли в выдыхаемой смеси.
Мониторы пациента конструктивно состоят из основного блока с автономным источником питания, комплекта датчиков и набора кабелей пациента. Основной блок включает входные преобразователи параметров функционального состояния пациента, тракты измерения и регистрации параметров. Сигналы от измерительных каналов обрабатываются встроенным процессором с общим программным обеспечением.
Мониторы имеют цветной ЖК-дисплей, на котором могут одновременно отображаться измеряемые показатели, сигналы в виде колебаний и информация о включении тревожных сигналов.
Конструктивно, мониторы выпускаются в моделях iPM8, iPM10, iPM12 различающихся габаритными размерами, массой и набором дополнительных опций.
Общий вид мониторов пациента моделей iPM8, iPM10, iPM12 представлены на рисунке 1.

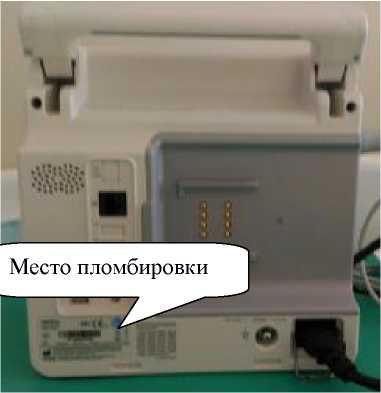

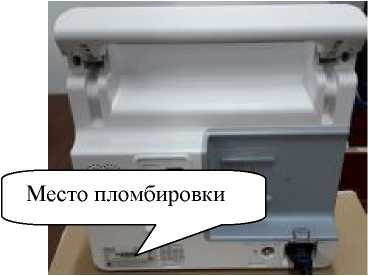

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, представлены на рисунке 2.
а) iPM8
б) iPM10
в) iPM12

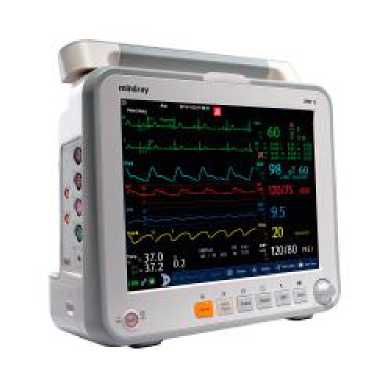

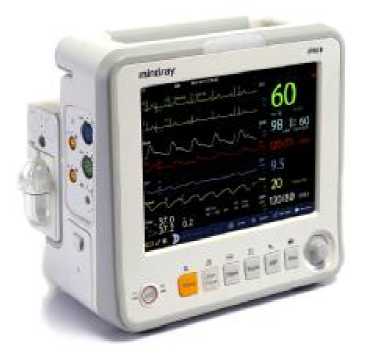

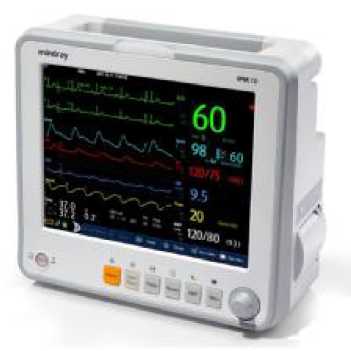

Рисунок 1 - Общий вид мониторов пациента моделей iPM8, iPM10, iPM12
а) iPM8

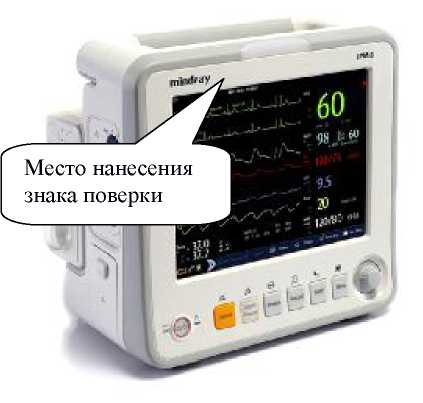

Место нанесения знака поверки
Место нанесения знака поверки

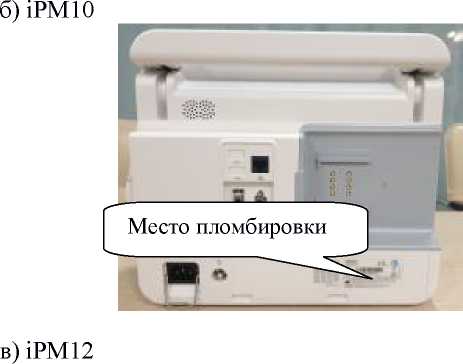

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Электрокардиографический канал | |
Диапазон измерений входного напряжения, мВ |
от -8 до +8 |
Пределы допускаемой относительной погрешности измерений входного напряжения, % |
±5 |
Диапазон измерений частоты сердечных сокращений (ЧСС), мин-1 |
от 15 до 350 |
Пределы допускаемой погрешности измерений частоты сердечных сокращений:
|
±1 ±3 |
Коэффициент ослабления синфазных сигналов, дБ, не менее |
90 |
Входной импеданс, МОм, не менее |
5 |
Напряжение внутренних шумов, приведенных ко входу, мкВ, не более |
30 |
Канал частоты дыхания | |
Диапазон показаний частоты дыхания (ЧД), мин-1 |
от 0 до 150 |
Диапазон измерений частоты дыхания (ЧД), мин-1 |
от 7 до 150 |
Пределы допускаемой погрешности измерений частоты дыхания: абсолютная погрешность в поддиапазоне от 7 мин-до 100 МИН-1 включ., МИН-1 относительная погрешность в поддиапазоне св. 100 мнн 1 до 150 МИН-1, % |
±2 ±2 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Каналы пульсоксиметрии | |
Диапазон показаний SpO, %:
|
от 0 до 100 от 1 до 100 |
Диапазон измерений SpO2, % |
от 70 до 100 |
Пределы допускаемой абсолютной погрешности измерений SpO2, % |
±3 |
Диапазон измерений частоты пульса, мин-1:
|
от 20 до 254 от 20 до 250 от 25 до 240 |
Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин-1:
|
±3 ±5 |
Канал неинвазивного артериального давления | |
Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт. ст.) |
от 0 до 40 (от 0 до 300) |
Пределы допускаемой абсолютной погрешности измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.) |
±0,4 (±3) |
Канал термометрии | |
Диапазон показаний температуры, оС |
от 0 до +50 |
Диапазон измерений температуры, оС |
от +32 до +42 |
Пределы допускаемой абсолютной погрешности измерений о температуры, С |
±0,1 |
Каналы газового анализа | |
Диапазон измерений парциального давления CO2 в выдыхаемом воздухе, кПа (мм рт. ст.): в боковом потоке, микропотоке в основном потоке |
от 0 до 13 (от 0 до 99) от 0 до 19,74 (от 0 до 150) |
Пределы допускаемой погрешности измерений парциального давления СО3 в выдыхаемом воздухе (PCO2): в боковом потоке
|
±2 ±5 ±10 ±2 ±5%-Pco2 + 0,08%<Pco2- 38) |
в основном потоке
|
±2 ±5 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
- относительная погрешность в поддиапазоне от 71 до 100 мм.рт.ст., % |
±8 |
- относительная погрешность в поддиапазоне от 101 до 150 мм.рт.ст., % |
±10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Масса, кг, не более: - модель iPM8; |
3,2 |
- модель iPM10; |
3,6 |
- модель iPM12; |
4,2 |
Габаритные размеры(Ш В Г), мм, не более: - модель iPM8; |
238 !!" #!$% |
- модель iPM10; |
!$! !"! #!$% |
- модель iPM12; |
&#$х274х#2$ |
Напряжение питания частотой (50/60) Гц, В |
от 100 до 240 |
Наработка на отказ, ч, не менее |
31840 |
Средний срок службы, лет |
10 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до +40 |
- относительная влажность окружающего воздуха, % |
от 15 до 95 |
- атмосферное давление, кПа |
от 57 до 107,4 |
