Номер по Госреестру СИ: 80652-20
80652-20 Резервуары стальные вертикальные цилиндрические
(РВС-1000, РВС-2000, РВС-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000, РВС-2000, РВС-5000Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171 -12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);
-
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ШЦ -1-150-0,1 (регистрационный № 260-05);
-
- термометр ртутный стеклянный лабораторный ТЛ -6М № 2 КТ 1 (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)ИНН 6314005201
Адрес: 443033, г. Самара, ул. Заводская, д. 1
Телефон: +7 (846) 377-52-22
Факс: +7 (846) 277-42-15
E-mail: srz@reservoir.ru
Заявитель
Общество с ограниченной ответственностью «СЭД-Сызрань»(ООО «СЭД-Сызрань»)
ИНН 6325027768
Адрес: 446081, Самарская обл., Сызранский р-н, с. Новая Рачейка, 1-я Промзона, участок 4, Бытовой корпус, офис 222
Телефон: +7 (8464) 90-41-54
Факс: +7 (8464) 90-41-54
E-mail: sed-s@mail-63.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-1000 зав.№№ 5, 6, 7, РВС-2000 зав.№№ 1, 3, 4, 8, РВС-5000 зав.№№ 2, 31, 32, 33, 34, 35, 36 расположены: Самарская обл, Сызранский р-н, с. Новая Рачейка, 1-я Промзона, участок 4, ООО «СЭД-Сызрань».
Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-5000 представлены на рисунке 1-3.

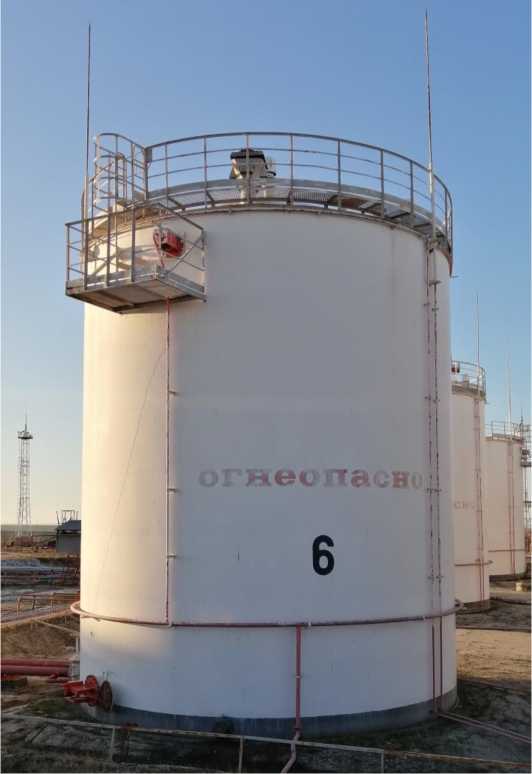

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000

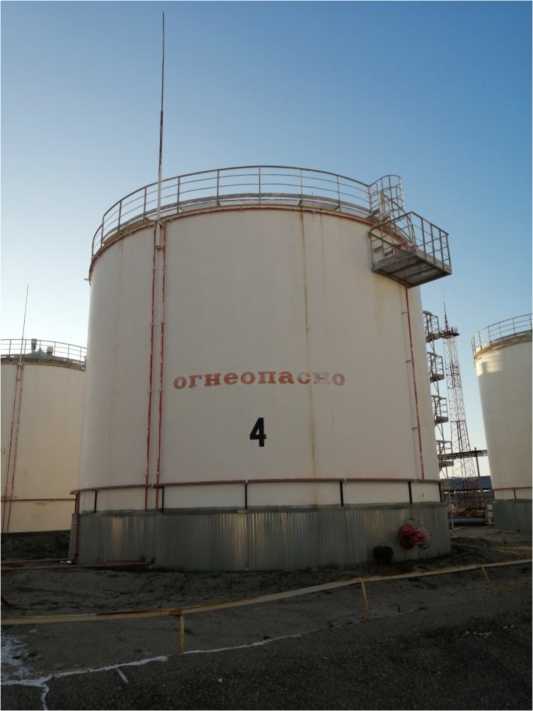

Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических РВС -2000

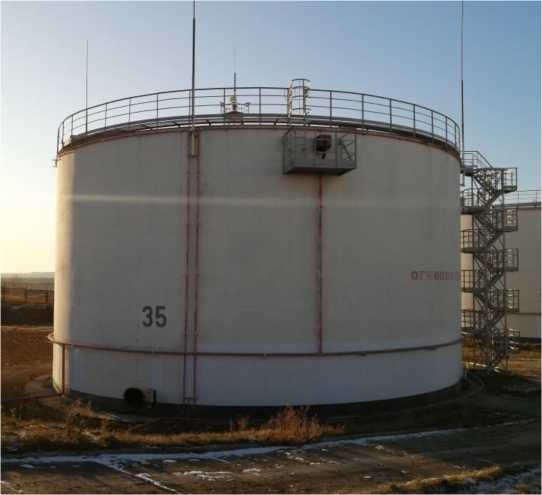

Рисунок 3 - Общий вид резервуаров стальных вертикальных цилиндрических РВС -5000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-5000 не предусмотрено.
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
РВС-1000 |
РВС-2000 |
РВС-5000 | |
Номинальная вместимость, м3 |
1000 |
2000 |
5000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
±0,20 |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
