Номер по Госреестру СИ: 82147-21
82147-21 Резервуар вертикальный стальной цилиндрический
(РВС-5000)
Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема и хранения нефти и нефтепродуктов при проведении учета количества энергетических ресурсов.
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 21.07.2021
Срок свидетельства -
Номер записи - 183442
ID в реестре СИ - 1391336
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Самарский резервуарный завод" (АО "СРЗ")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№4347 от 2009.11.29 О создании Технического комитета по стандартизации "Природный и сжиженные газы"
№1308 от 2022.05.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№3805 от 2011.07.21 О создании Технического комитета по стандартизации "Взравчатые материалы и изделия на их основе"
№2181 от 2017.10.17 Об организации деятельности технического комитета по стандартизации "Взрывчатые материалы и изделия на их основе"
Наличие аналогов СИ: Резервуар вертикальный стальной цилиндрический (РВС-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Самарский резервуарный завод" (АО "СРЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79372-20 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
79687-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-80, РГС-100, РГС-160 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
79603-20 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-1000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
79738-20 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВСП-1000, РВС-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80452-20 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80317-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80756-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80754-20 |
Резервуар вертикальный стальной цилиндрический, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80652-20 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80871-20 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81044-21 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81168-21 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81099-20 |
Резервуары вертикальные стальные цилиндрические РВС-700, Нет данных Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81265-21 |
Резервуар стальной вертикальный цилиндрический, РВС-700 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81483-21 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81482-21 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81927-21 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСп-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81862-21 |
Резервуары вертикальные стальные цилиндрические, РВСП-1000, РВСП-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82147-21 |
Резервуар вертикальный стальной цилиндрический, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82452-21 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВСП-10000, РВСП-20000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82585-21 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82556-21 |
Резервуар вертикальный стальной цилиндрический, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
86862-22 |
Резервуары стальные вертикальные цилиндрические, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87030-22 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87080-22 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87340-22 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87368-22 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87493-22 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87888-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
88366-23 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-1000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
91264-24 |
Резервуар вертикальный стальной, РВС-400 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
91520-24 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
91703-24 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
93779-24 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
93833-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-20000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
93905-24 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Бесплатный
Кто поверяет Резервуар вертикальный стальной цилиндрический (РВС-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Резервуар вертикальный стальной цилиндрический (РВС-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Комплектность средств измерения
Таблица 3 -
Сведения о методиках измерений
Сведения о методиках (методах) измерений«ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Регистрационный номер: ФР.1.29.2021.40082
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-5000Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки (Приложение И)
ПравообладательАкционерное общество «ПРОМСФЕРА» (АО «ПРОМСФЕРА»)
ИНН 7703329627
Адрес: 352104, Краснодарский край, Тихорецкий р-н, п. Парковый, тер. Промзона, д. 35
Изготовитель
Акционерное общество «Самарский резервуарный завод» (ООО «СРЗ»)ИНН 6317126596
Адрес: 443033, Самара, ул. Заводская 1, дом 1
Телефон (факс):8(846)211-0248
E-mail: srz@reservoir.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея»(ФБУ «Краснодарский ЦСМ»)
Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон (факс): (861)233-76-50,(861) (233-85-86)
Web-сайт: https://krasnodarcsm.ru
E-mail: info@krasnodarcsm.ru
Резервуар вертикальный стальной цилиндрический с номинальной вместимостью 5000м3 (РВС-5000) представляет собой сварную стальную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара и оборудования, обеспечивающего его эксплуатацию.
Принцип действия резервуара основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения в соответствии с градуировочной таблицей.
Вариант установки резервуара - наземный.
Место расположения резервуара - резервуарный парк АО «ПРОМСФЕРА», нефтеналивной комплекс ООО «Тихорецк-Нафта», Краснодарский край, Тихорецкий район, пос. Парковый, Промзона 35.
В конструкции резервуаров вертикальных стальных цилиндрических РВС-5000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики.
Заводской номер резервуаров и буквенно-цифровые обозначения типа, идентифицирующие каждый экземпляр, наносится в места доступные для чтения на внешние стенки резервуаров методом окрашивания с использованием трафаретов.
Фотография общего вида резервуара вертикального стального цилиндрического РВС-5000 представлена на рисунке 1.

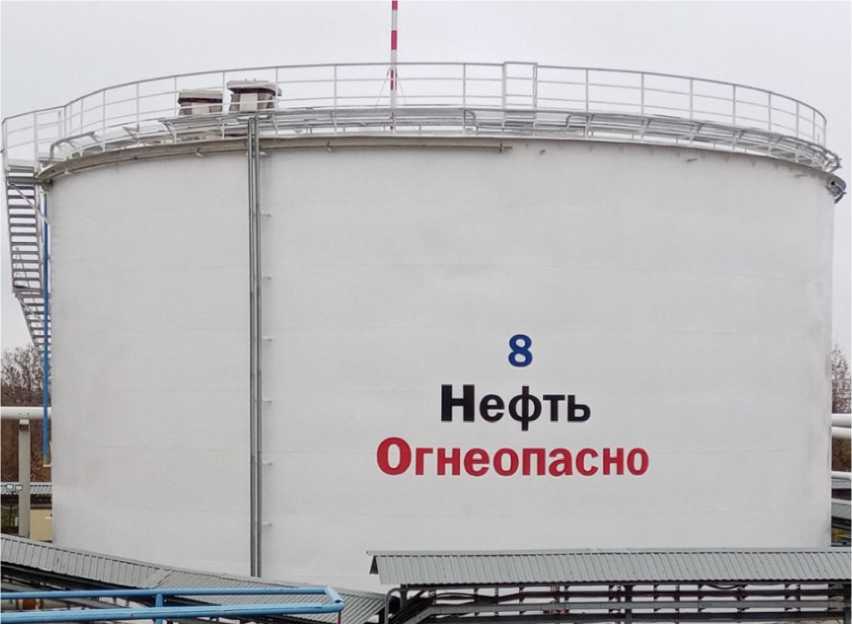

Рисунок 1 - Фотография общего вида резервуара вертикального стального цилиндрического
РВС-5000
Пломбирование (нанесение знака поверки) резервуара вертикального стального цилиндрического РВС-5000 не предусмотрено, знак поверки наноситься на титульном и последнем листе градуировочной таблицы в местах подписи поверителя.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальная вместимость (номинальный объём) резервуара, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара(геометрический метод), % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Внутренний диаметр резервуара, мм |
22800 |
|
Высота стенки резервуара, мм |
12000 |
|
Температура рабочей среды, °С |
от -30 до + 50 |
|
Средний срок службы резервуара (не менее), лет |
30 |
