Номер по Госреестру СИ: 91520-24
91520-24 Резервуары вертикальные стальные цилиндрические с понтоном
(РВСП)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические с понтоном РВСП (далее -резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном

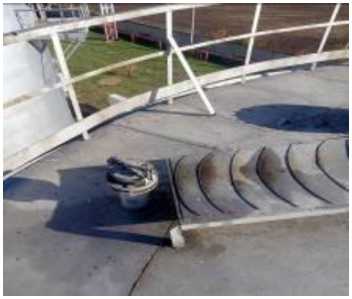

Рисунок № 1
Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном
Рисунок № 2
Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном
Рисунок № 3
Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном
Рисунок № 4
Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном

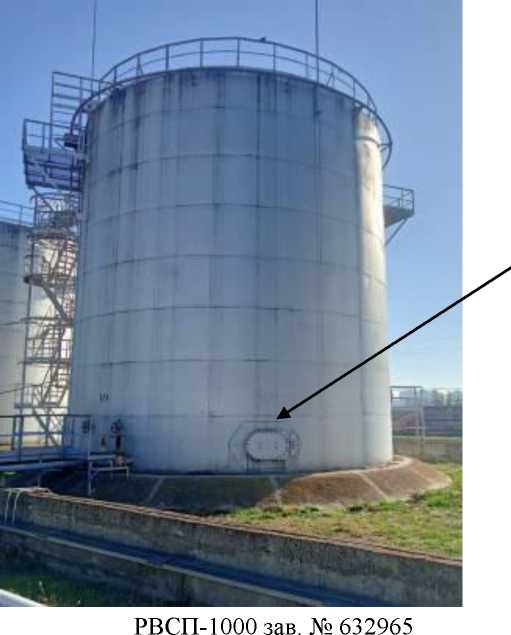

Рисунок № 5
Внешний вид.
Резервуары вертикальные стальные цилиндрические с понтоном
Рисунок № 6
Общие сведения
Дата публикации - 07.03.2024
Срок свидетельства -
Номер записи - 193406
ID в реестре СИ - 1415003
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Самарский резервуарный завод" (АО "СРЗ")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№627 от 2024.03.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары вертикальные стальные цилиндрические с понтоном (РВСП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Самарский резервуарный завод" (АО "СРЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79372-20 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
79687-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-80, РГС-100, РГС-160 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
79603-20 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-1000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
79738-20 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВСП-1000, РВС-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80452-20 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80317-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80756-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80754-20 |
Резервуар вертикальный стальной цилиндрический, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80652-20 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80871-20 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81044-21 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81168-21 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81099-20 |
Резервуары вертикальные стальные цилиндрические РВС-700, Нет данных Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81265-21 |
Резервуар стальной вертикальный цилиндрический, РВС-700 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81483-21 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81482-21 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81927-21 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСп-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81862-21 |
Резервуары вертикальные стальные цилиндрические, РВСП-1000, РВСП-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82147-21 |
Резервуар вертикальный стальной цилиндрический, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82452-21 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВСП-10000, РВСП-20000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82585-21 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82556-21 |
Резервуар вертикальный стальной цилиндрический, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
86862-22 |
Резервуары стальные вертикальные цилиндрические, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87030-22 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87080-22 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87340-22 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87368-22 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87493-22 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87888-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
88366-23 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-1000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
91264-24 |
Резервуар вертикальный стальной, РВС-400 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
91520-24 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
91703-24 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
93779-24 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
93833-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-20000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
93905-24 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
Кто поверяет Резервуары вертикальные стальные цилиндрические с понтоном (РВСП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары вертикальные стальные цилиндрические с понтоном (РВСП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Лист № 5 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Методы измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Самарский резервуарный завод» (АО «СРЗ»)
ИНН 6314005201
Юридический адрес: 443033, Самарская обл., г. Самара, ул. Заводская, д. 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)290-44-88, факс: (863)291-08-02
E-mail: info@rostcsm.ru
Правообладатель
Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)ИНН 6314005201
Юридический адрес: 443033, Самарская обл., г. Самара, ул. Заводская, д. 1
Тип резервуаров - вертикальные стальные цилиндрические с понтоном РВСП, изготовленные в модификации РВСП-1000 номинальной вместимостью 1000 м3.
Резервуары РВСП-1000 представляют собой стальную сварную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара, понтона и оборудования, обеспечивающего их эксплуатацию.
Принцип действия резервуаров основан на измерении объема при приеме, хранении и отпуске нефтепродуктов в соответствии с градуировочными таблицами.
Вариант установки резервуаров - наземный.
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, однозначно идентифицирующие каждый резервуар, нанесены методом окрашивания, краской с использованием трафаретов на внешнюю сторону первого пояса стенок резервуаров над крышкой люка лаза и типографским способом в паспорта резервуаров, обеспечивающими сохранность информации в период всего срока эксплуатации резервуаров.
Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 с заводскими номерами 822346; 664021; 632965; 584130; 685014 входящие в состав резервуарного парка общества с ограниченной ответственностью «Татнефть-АЗС-Запад» (ООО «ТН-АЗС-Запад») расположены на площадке нефтебазы по хранению и перевалке нефтепродуктов, по адресу: Россия, 350012, г. Краснодар, ул. Красных Партизан 4А.
Фотография горловины замерных люков резервуаров РВСП-1000 представлена на рисунке 1.
Фотографии общего вида резервуаров РВСП-1000 с обозначением заводских номеров представлены на рисунке 2.
Рисунок 1 - Фотография горловины замерных люков резервуаров РВСП-1000
РВСП-1000 зав. № 822346 РВСП-1000 зав. № 822346
РВСП-1000 зав. № 584130 РВСП-1000 зав. № 584130
РВСП-1000 зав. № 632965
РВСП-1000 зав. № 632965
РВСП-1000 зав. № 664021 РВСП-1000 зав. № 664021
Место нанесения заводского номера
РВСП-1000 зав. № 685014
РВСП-1000 зав. № 685014
Рисунок 2 - Общий вида резервуаров РВСП-1000
Пломбирование (нанесение знаков поверки) резервуаров вертикальных стальных цилиндрических с понтоном РВСП-1000 с заводскими номерами 822346; 664021; 632965; 584130; 685014 не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический с понтоном |
РВС-1000 |
1 шт. |
|
Паспорт | ||
|
Градуировочная таблица |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
1000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -30 до +50 |
|
Средний срок службы, лет, не менее |
30 |
