Номер по Госреестру СИ: 80871-20
80871-20 Резервуар стальной вертикальный цилиндрический теплоизолированный
(РВС-10000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000 предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

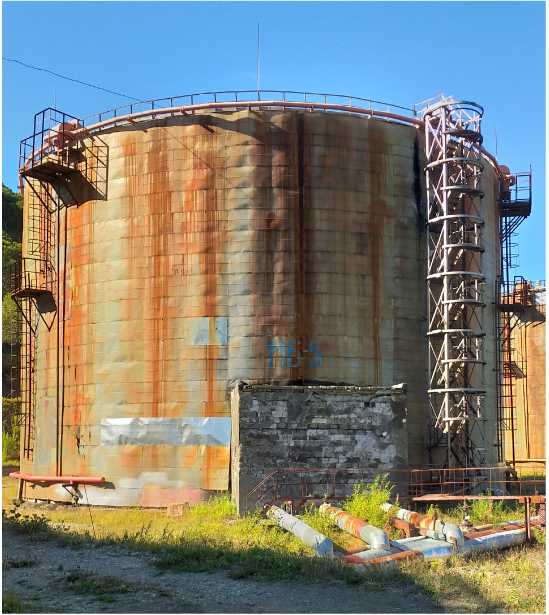

Внешний вид.
Резервуар стальной вертикальный цилиндрический теплоизолированный
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийсведения отсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-10000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу МП 1170-7-2020 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000. Методика поверки», утвержденному ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» 27 июля 2020 г.
Основные средства поверки:
-
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
-
- сканер лазерный трехмерный SURPHASER 25HSX IR (регистрационный номер 49151-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Изготовитель
Акционерное общество «Самарский резервуарный завод» (АО «СРЗ») (изготовлен в 1981 г. Куйбышевским заводом резервуарных металлоконструкций)
ИНН 6314005201
Адрес: 443033, г. Самара, ул. Заводская, д. 1
Телефон/ факс: +7 (846) 211-02-48
Web-сайт: reservoir.ru
E-mail: srz@reservoir.ru
Заявитель
Филиал Публичного акционерного общества энергетики и электрификации «Камчатскэнерго» Камчатские ТЭЦ (Филиал ПАО «Камчатскэнерго» Камчатские ТЭЦ)
ИНН 4100000668
Адрес: 683032, г. Петропавловск-Камчатский, ул. Степная, 50 Юридический адрес: 683000, г. Петропавловск-Камчатский, ул. Набережная, 10 Телефон/ факс: +7 (4152) 21-49-99
Web-сайт: kamenergo.ru
E-mail: ktec-seerl@ kamenergo.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 10000 м3.
Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-10000 основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Прием и отпуск продукта осуществляется через соответствующие приемные и раздаточные устройства.
Резервуар РВС-10000 с заводским номером МБ-5с расположен по адресу: г. Петропавловск-Камчатский, ул. Степная, 50, Внеплощадочный склад мазута, ТЭЦ-2, филиал ПАО «Камчатскэнерго» Камчатские ТЭЦ.
Общий вид резервуара стального вертикального цилиндрического
теплоизолированного РВС-10000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС-10000 Пломбирование резервуара стального вертикального теплоизолированного РВС-10000 не предусмотрено.
цилиндрического
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
10000 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,10 |
Таблица 2 - Основные технические характе] |
ристики |
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
