Сведения о средстве измерений: 81168-21 Резервуары горизонтальные стальные цилиндрические

Номер по Госреестру СИ: 81168-21
81168-21 Резервуары горизонтальные стальные цилиндрические
(РГС-25)

Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-25 (далее - резервуары) предназначены для приема, хранения и измерений объёма нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуары горизонтальные стальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары горизонтальные стальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2

Общие сведения

Дата публикации - 13.03.2021
Срок свидетельства -
Номер записи - 180300
ID в реестре СИ - 1386567
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

"РГС-25",

Производитель

Изготовитель - Акционерное общество "Самарский резервуарный завод" (АО "СРЗ")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_25 Количество поверок СИ в ФГИС АРШИН по группам СИ
<p>Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). </p> <p>При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН. </p> <p>Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов. </p> <p>На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.</p> <p>Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.</p> <p>В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. </p>

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС-25)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Самарский резервуарный завод" (АО "СРЗ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79372-20

 Резервуар стальной вертикальный цилиндрический, РВС-2000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
79687-20

 Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-80, РГС-100, РГС-160
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
79603-20

 Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-1000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
79738-20

 Резервуары стальные вертикальные цилиндрические, РВС-1000, РВСП-1000, РВС-2000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
80452-20

 Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
80317-20

 Резервуары стальные вертикальные цилиндрические, РВС-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
80756-20

 Резервуары стальные вертикальные цилиндрические, РВС-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
80754-20

 Резервуар вертикальный стальной цилиндрический, РВС-3000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
80652-20

 Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
80871-20

 Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
81044-21

 Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
81168-21

 Резервуары горизонтальные стальные цилиндрические, РГС-25
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
81099-20

 Резервуары вертикальные стальные цилиндрические РВС-700, Нет данных
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
81265-21

 Резервуар стальной вертикальный цилиндрический, РВС-700
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
81483-21

 Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-3000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
81482-21

 Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
81927-21

 Резервуары вертикальные стальные цилиндрические с понтоном, РВСп-2000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
81862-21

 Резервуары вертикальные стальные цилиндрические, РВСП-1000, РВСП-2000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
82147-21

 Резервуар вертикальный стальной цилиндрический, РВС-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
82452-21

 Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВСП-10000, РВСП-20000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
82585-21

 Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-10000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
82556-21

 Резервуар вертикальный стальной цилиндрический, РВС-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
86862-22

 Резервуары стальные вертикальные цилиндрические, РВС-10000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
87030-22

 Резервуар стальной вертикальный цилиндрический, РВС-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
87080-22

 Резервуары стальные вертикальные цилиндрические, РВС
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
87340-22

 Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
87368-22

 Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
87493-22

 Резервуар стальной вертикальный цилиндрический, РВС-3000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
87888-23

 Резервуар стальной вертикальный цилиндрический, РВСП-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
88366-23

 Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-1000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
91264-24

 Резервуар вертикальный стальной, РВС-400
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
91520-24

 Резервуары вертикальные стальные цилиндрические с понтоном, РВСП
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
91703-24

 Резервуары стальные вертикальные цилиндрические, РВС-5000
Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) 		ОТ
МП 		5 лет
Отчет - MV_9 Эталоны организации (отчет для экспертов федеральной службы по аккредитации)

Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.

В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС-25)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТУЛЬСКИЙ ЦСМ"
(RA.RU.311348)		 РСТ
  • "РГС-25"
    		•  2 0 2 0 2 0 2

    Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС-25)

    Организация, регион Стоимость, руб Средняя стоимость
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область     		18930 18930

    Программное обеспечение

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.

    Лист № 3

    Всего листов 3


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     отсутствуют


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-25

    Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

    Принцип действия резервуаров основан на заполнении и сливе из них нефти и нефтепродуктов.

    Резервуары представляют собой горизонтальные цилиндрические сварные стальные одностенные сосуды с плоскими днищами, с внутренними кольцами жёсткости. Конструкция резервуаров предусматривает подземную установку.

    Резервуары оснащены люком замерным, монтажным патрубком, приемо-раздаточным патрубком, патрубком на дыхательный клапан.

    Резервуары находятся на территории приёмо-сдаточного пункта (ПСП) «линейная производственно-диспетчерская станция (ЛПДС) «8Н» ЛПДС «8-Н» Брянского РУ АО «Транснефть - Дружба» по адресу: 243315, Брянская обл., Унечский район, с. Найтоповичи.

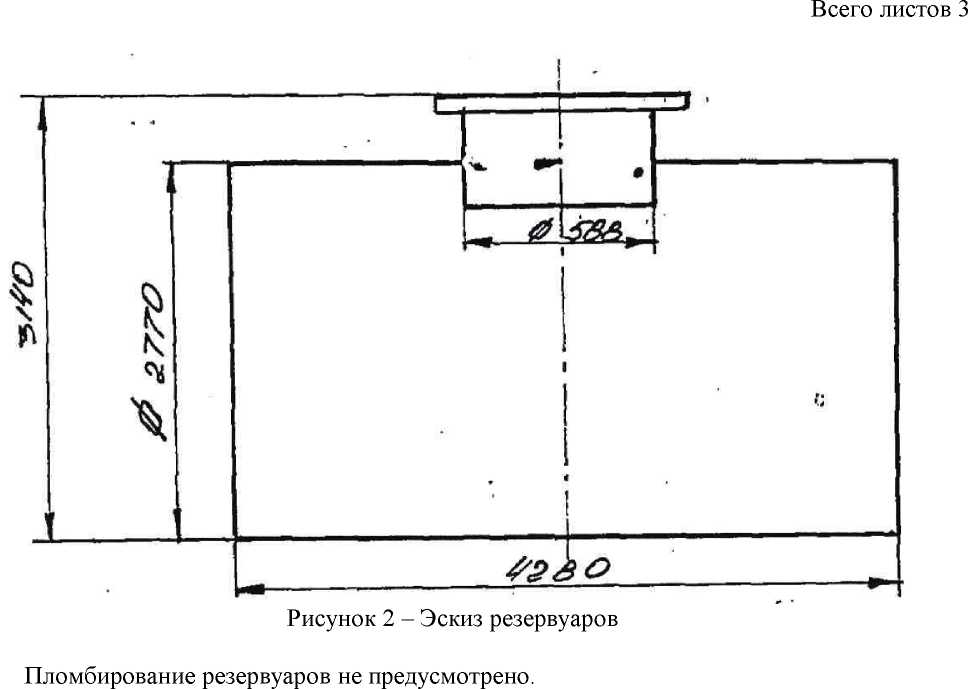

    Общий вид резервуаров представлен на рисунке 1. Эскиз резервуаров представлен на рисунке 2.

    Внешний вид. Резервуары горизонтальные стальные цилиндрические (РГС-25), http://oei-analitika.ru

    •'Ж

    -.W

    ‘ , > Л -

    ' х

    via S

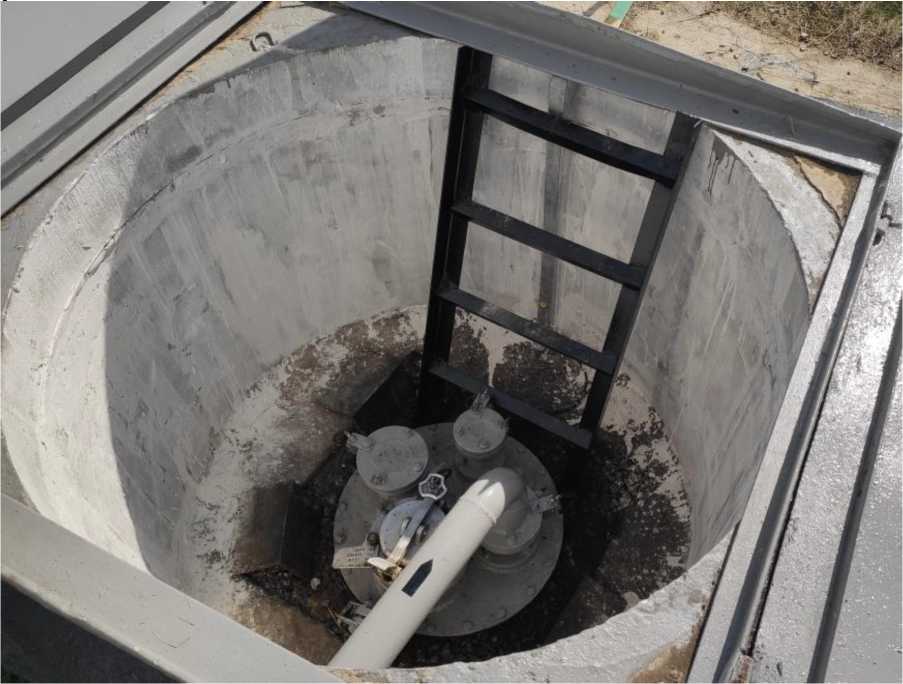

    Рисунок 1 - Общий вид резервуаров

    Лист № 2

    Внешний вид. Резервуары горизонтальные стальные цилиндрические (РГС-25), http://oei-analitika.ru

    Таблица 3 - Комплектность резервуаров

    Наименование изделия

    Обозначение

    Количество

    Резервуар горизонтальный стальной цилиндрический РГС-25 с зав. №№ 17, 18

    -

    2 шт.

    Паспорт

    -

    2 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Количество камер

    1

    Номинальный объем, м3

    25

    Пределы    допускаемой    относительной    погрешности

    определения вместимости при объемном методе поверки, %

    ±0,25

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Рабочее давление, МПа, не более

    0,02

    Габаритные размеры, мм, не более:

    - диаметр

    2770

    - длина

    4280

    - высота

    3140

    Тип рабочей среды

    Нефтепродукты

    Плотность рабочей среды, кг/м3

    от 800 до 860

    Температура рабочей среды, °С

    от -7 до +40

    Климатическое исполнение по ГОСТ 15150-69

    У1

    Средний срок службы, лет

    20
