Номер по Госреестру СИ: 80756-20
80756-20 Резервуары стальные вертикальные цилиндрические
(РВС-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

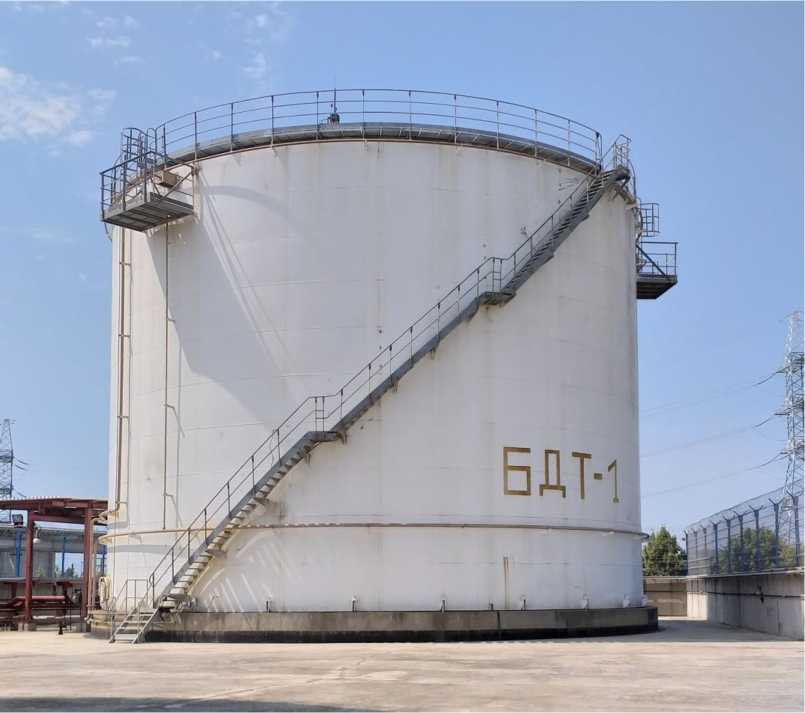

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 15.02.2021
Срок свидетельства -
Номер записи - 179826
ID в реестре СИ - 1385697
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Самарский резервуарный завод" (АО "СРЗ")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Самарский резервуарный завод" (АО "СРЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79372-20 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
79687-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-80, РГС-100, РГС-160 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
79603-20 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-1000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
79738-20 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВСП-1000, РВС-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80452-20 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80317-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80756-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80754-20 |
Резервуар вертикальный стальной цилиндрический, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80652-20 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
80871-20 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81044-21 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81168-21 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81099-20 |
Резервуары вертикальные стальные цилиндрические РВС-700, Нет данных Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81265-21 |
Резервуар стальной вертикальный цилиндрический, РВС-700 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81483-21 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81482-21 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81927-21 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСп-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
81862-21 |
Резервуары вертикальные стальные цилиндрические, РВСП-1000, РВСП-2000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82147-21 |
Резервуар вертикальный стальной цилиндрический, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82452-21 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВСП-10000, РВСП-20000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82585-21 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
82556-21 |
Резервуар вертикальный стальной цилиндрический, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
86862-22 |
Резервуары стальные вертикальные цилиндрические, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87030-22 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87080-22 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87340-22 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87368-22 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87493-22 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
87888-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
88366-23 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-1000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
91264-24 |
Резервуар вертикальный стальной, РВС-400 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
91520-24 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
91703-24 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
93779-24 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
93833-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-20000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
93905-24 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Самарский резервуарный завод" (АО "СРЗ") (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийсведения отсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
-
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
-
- толщиномер ультразвуковой А1207 (регистрационный номер 21702-01);
-
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Изготовитель
Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)ИНН 6314005201
Адрес: 443033, г. Самара, ул. Заводская, 1
Телефон/ факс: +7 (846) 211-02-48
Web-сайт: reservoir.ru
E-mail: srz@reservoir.ru
Заявитель
Филиал Публичного акционерного общества «Вторая генерирующая компания оптового рынка электроэнергии» - Адлерская ТЭС (Филиал ПАО «ОГК-2» - Адлерская ТЭС)
ИНН 2607018122
Адрес: 354383, Краснодарский край, г. Сочи, ул. Суздальская
Юридический адрес: 356126, Ставропольский край, Изобильненский район, п. Солнечнодольск
Телефон/ факс: +7 (862) 241-93-50/ (862) 241-93-71
E-mail: аdler@ogk2.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 5000 м3.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-5000 основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и крыши.
Цилиндрическая стенка резервуара включает в себя десять цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно -раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВС-5000 с заводскими номерами 1, 2 расположены по адресу: 354383, Российская Федерация, Краснодарский край, г. Сочи, ул. Суздальская филиал ПАО «ОГК-2» -Адлерская ТЭС.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РВС-5000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
