Номер по Госреестру СИ: 79687-20
79687-20 Резервуары стальные горизонтальные цилиндрические
(РГС-50, РГС-80, РГС-100, РГС-160)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-80, РГС-100, РГС-160 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические

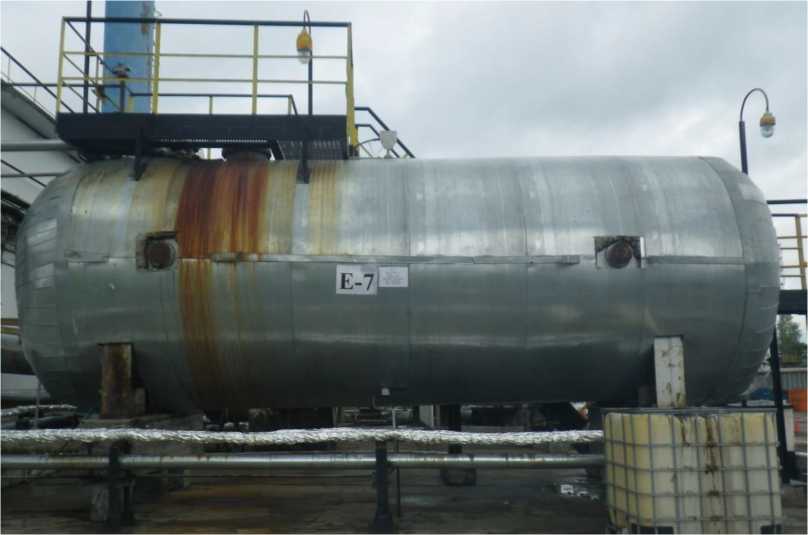

Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические

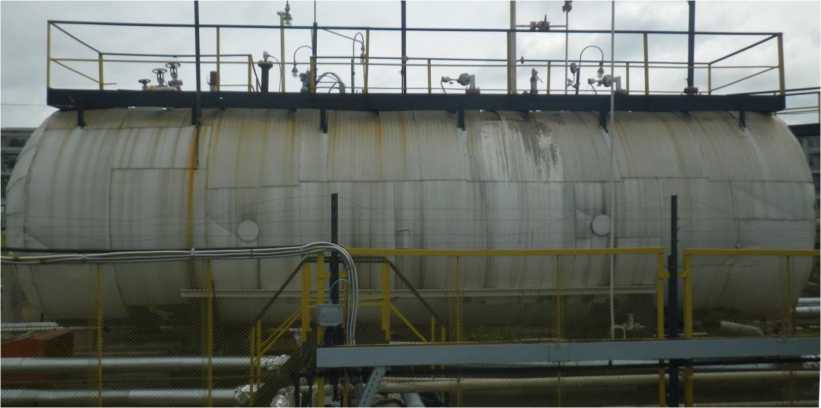

Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические

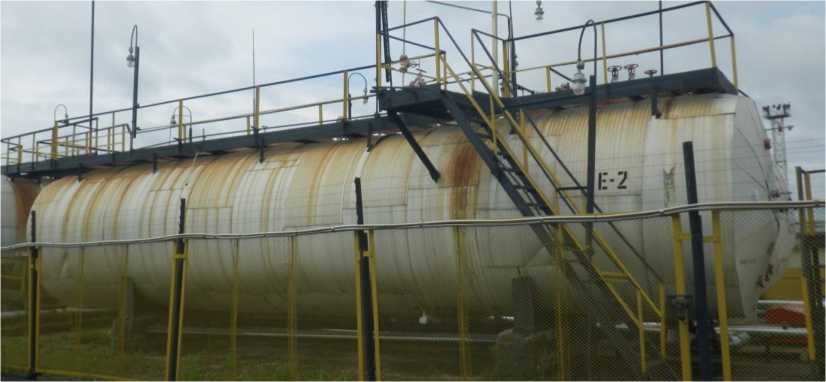

Рисунок № 3
Внешний вид.
Резервуары стальные горизонтальные цилиндрические

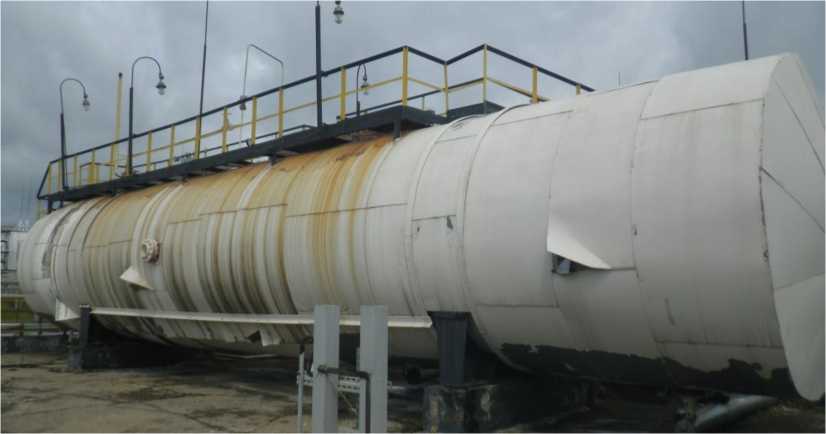

Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-50, РГС-80, РГС-100, РГС-160Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка |
измерительная |
металлическая Р, |
Р20У2Г |
(регистрационный |
№ 51171-12); | ||||
- рулетка № 51171-12); |
измерительная |
металлическая Р, |
Р50У2К |
(регистрационный |
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений
от 0,5 до 300 мм (регистрационный № 38230 -08);
-
- штангенциркуль ТТТТЦ -1-150-0,1 (регистрационный № 260-05);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)ИНН 6314005201
Адрес: 443033, г. Самара, ул. Заводская, д. 1
Телефон: +7 (846) 377-52-22
Факс: +7 (846) 277-42-15
E-mail: srz@reservoir.ru
Заявитель
Акционерное общество «Ачинский нефтеперерабатывающий завод Восточной нефтяной компании» (АО «АНПЗ ВНК»)ИНН 2443000518
Адрес: 662110, Красноярский край, Большеулуйский район, промзона НПЗ, АО «АНПЗ ВНК»
Телефон: +7 (39159) 5-33-10
Факс: +7 (39159) 5-37-10
E-mail: sekr@anpz.rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-80, РГС-100, РГС-160 представляет собой горизонтальный цилиндрический сварной стальной сосуд, оборудованный приемо-раздаточными патрубками и технологическими люками. Резервуары оборудованы съемным теплоизоляционным покрытием.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-50 заводские №№ Е-1, Е-2, Е-7, РГС-80 заводской № Е-1, РГС-100 заводской № Е-2, РГС-160 заводской № Е-3 расположены: Красноярский край, Большеулуйский район, промзона НПЗ, АО «АНПЗ ВНК».
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-80, РГС-100, РГС-160 представлен на рисунке 1-4.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50
Рисунок 2 - Общий вид резервуара стального горизонтального цилиндрического РГС-80
Рисунок 3 - Общий вид резервуара стального горизонтального цилиндрического РГС-100
Рисунок 4 - Общий вид резервуара стального горизонтального цилиндрического РГС-160
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-80, РГС-100, РГС-160 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
РГС-50 |
3 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-80 |
1 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-100 |
1 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-160 |
1 шт. |
Паспорт |
- |
6 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||
РГС-50 № Е-1 |
РГС-50 № Е-2 |
РГС-50 № Е-7 |
РГС-80 № Е-1 | |
Номинальная вместимость, м3 |
50 |
50 |
50 |
80 |
Пределы допускаемой относительной погрешности определения вместимости резервуара от 7 до 47 м3 при геометрическом методе, % |
±0,25 |
±0,25 |
±0,25 | |
Пределы допускаемой относительной погрешности определения вместимости резервуара от 7 до 76 м3 при геометрическом методе, % |
±0,25 |
Продолжение таблицы 1
Наименование характеристики |
Значение | |
РГС-100 № Е-2 |
РГС-160 № Е-3 | |
Номинальная вместимость, м3 |
100 |
160 |
Пределы допускаемой относительной погрешности определения вместимости резервуара при геометрическом методе, % |
±0,25 |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
