Номер по Госреестру СИ: 87080-22
87080-22 Резервуары стальные вертикальные цилиндрические
(РВС)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 1.13 «Методика (метод) измерений» паспортов резервуаров стальных вертикальных цилиндрических РВС-2000, заводской № 113, РВС-10000, заводские №№ 103, 104
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Самарский резервуарный завод» (АО «СРЗ»)
ИНН 6314005201
Адрес: 443033, г. Самара, ул. Заводская, д. 1
Тел.: +7(846) 211-02-48
E-mail: srz@reservoir.ru
Изготовитель
Акционерное общество «Самарский резервуарный завод» (АО «СРЗ») ИНН 6314005201Адрес: 443033, г. Самара, ул. Заводская, д. 1
Тел.: +7(846) 211-02-48
E-mail: srz@reservoir.ru
Испытательный центр
Общество с ограниченной ответственностью «Метрологический центр» (ООО «Метрологический центр»)ИНН 3801123000
Адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр., д. 1, пом. 155
Тел./факс: 8 (3955) 68-05-77
E-mail: metrolog.irk@yandex.ru
Правообладатель
Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)ИНН 6314005201
Адрес: 443033, г. Самара, ул. Заводская, д. 1
Тел.: +7(846) 211-02-48
E-mail: srz@reservoir.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуары изготовлены в следующих модификациях: РВС-2000, РВС-10000.
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра, со стационарной крышей. На боковых стенках и крышах предусмотрены люки-лазы для обслуживания резервуаров, а также смотровые, монтажные и замерные люки. Днища резервуаров металлические. Резервуары снабжены лестницами для доступа на крыши.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на стенки каждого из резервуаров, а также нанесены типографским способом в паспортах завода-изготовителя резервуаров. Способ нанесения заводских номеров на стенках резервуаров обеспечивает возможность прочтения информации и ее сохранность в процессе эксплуатации резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-2000, заводской № 113, РВС-10000, заводские №№ 103, 104 установлены на территории линейной производственнодиспетчерской станции «8Н» наливного пункта «Брянск» Брянского районного управления филиала акционерного общества «Транснефть - Дружба», по адресу: 243315, Российская Федерация, Брянская область, Унечский район, с. Найтоповичи, ЛПДС «8Н».
Общий вид резервуаров представлен на рисунках 1 - 3.

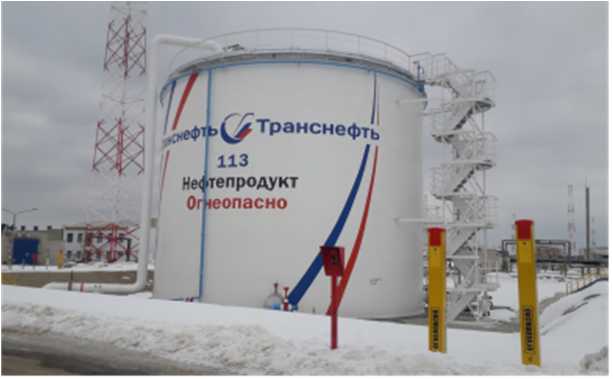

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-2000, заводской № 113
! J тХнснефть^^Трано^!’
j I/ 104
I / UozhTOnnn A U LTV I '
.<rr~
.-ефть(^ Транснефть Кд——~ /I
7 103
Нефтепродукт • Огнеопасно
ЁГЛ:';~П. а .
й
В
Нефтепродукт j Огнеопасно / i
1Л J\l

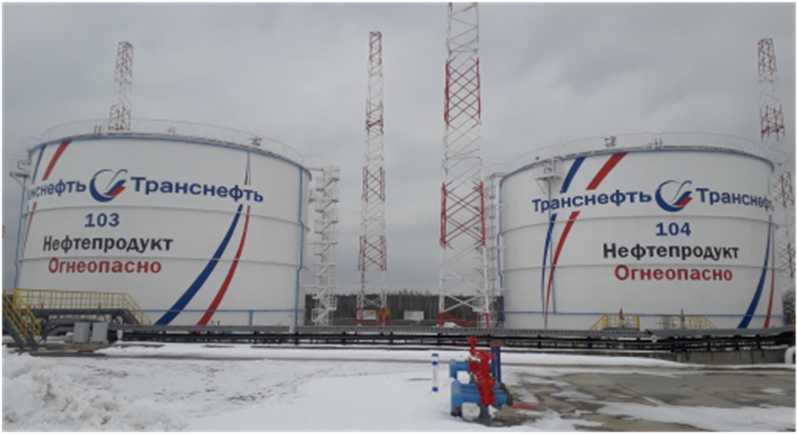

Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических
РВС-10000, заводские №№ 103, 104

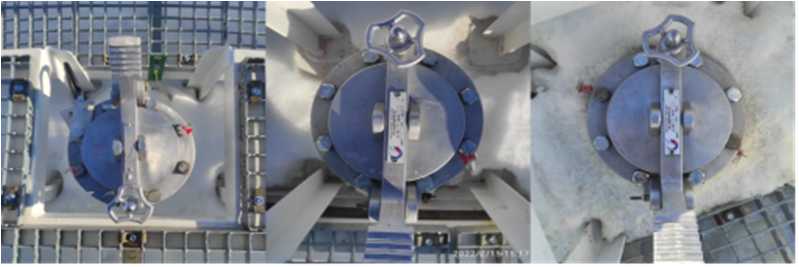

Рисунок 3 - Общий вид замерных люков резервуаров стальных вертикальных цилиндрических
РВС-2000, заводской № 113, РВС-10000, заводские №№ 103, 104,
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000, РВС-10000 не предусмотрено.
Конструкция резервуаров стальных вертикальных цилиндрических РВС-2000, РВС-10000 не предусматривает нанесение на них знаков поверки.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Номинальная вместимость, м3 |
2000 |
10000 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,2 |
±0,1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
50 |
