Номер по Госреестру СИ: 60616-20
60616-20 Приборы для измерений шероховатости поверхности
(SURTRONIC серии S)
Назначение средства измерений:
Приборы для измерений шероховатости поверхности SURTRONIC серии S (далее по тексту - приборы) предназначены для измерений параметров шероховатости поверхности изделий, сечение которых в плоскости измерения представляет номинально прямую линию (на образующих цилиндрических поверхностей, в отверстиях, на плоских поверхностях, в глубоких отверстиях малого диаметра).
Внешний вид.
Приборы для измерений шероховатости поверхности
Рисунок № 1
Внешний вид.
Приборы для измерений шероховатости поверхности
Рисунок № 2
Программное обеспечение
Приборы имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство и разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять , создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные вшитого программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SURTRONIC S series |
Номер версии (идентификационный номер) ПО, не ниже |
2.0 |
Цифровой идентификатор ПО |
- |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения шероховатости поверхности SURTRONIC серии S
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 06.11.2019 г. № 2657
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 203-24-2020 «ГСИ. Приборы для измерений шероховатости поверхности SURTRONIC серии S. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 июня 2020 года.
Основные средства поверки:
мера шероховатости 1-го разряда по приказу Федерального агентства по техническому регулированию и метрологии от 06.11.2019 г. № 2657.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «Taylor Hobson Ltd.», Англия
Адрес: PO Box 36, 2 New Star Road, Leicester, LE4 9JQ, United Kingdom
Тел.: +44 (0) 116 276 3771
Факс: +44 (0) 116 246 0579
Web-сайт: www.taylor-hobson.com
E-mail: taylor-hobson.sales@ametek.com
Заявитель
Общество с ограниченной ответственностью «БМСЛ» (ООО «БМСЛ»)ИНН 9718117499
Адрес: 107076, г. Москва, ул. Матросская Тишина, д. 23/7, стр. 1, эт. 2, пом. 14, ком. 2 Тел.: +7 (495) 781-45-06
Web-сайт: www.taylor-hobson.ru
E-mail: sales@taylor-hobson.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазным щупом датчика и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются электронным блоком. Результаты измерений выводятся на жидкокристаллический дисплей и могут быть распечатаны на принтере, который подключается к прибору посредством USB-провода. Питание прибора осуществляется от аккумулятора.
Приборы являются мобильными измерительными устройствами и состоят из опорного индуктивного датчика и устройства обработки информации и выполнены в виде единого блока, на лицевой панели которого расположены жидкокристаллический дисплей, кнопки управления и выбора режимов измерений, к нижней части корпуса крепится опорный индуктивный датчик.
Приборы выпускаются двух модификаций: S-116 и S-128, которые различаются диапазоном измерений и разрешающей способностью.
Общий вид приборов представлен на рисунках 1-2.
Прибор может использоваться на больших деталях, вертикальных поверхностях, а также при измерениях в перевернутом положении. Для стационарных измерений прибор может крепиться на специальном штативе (рис. 2), который поставляется по
дополнительному заказу.
Пломбировка приборов от несанкционированного доступа не предусмотрена.

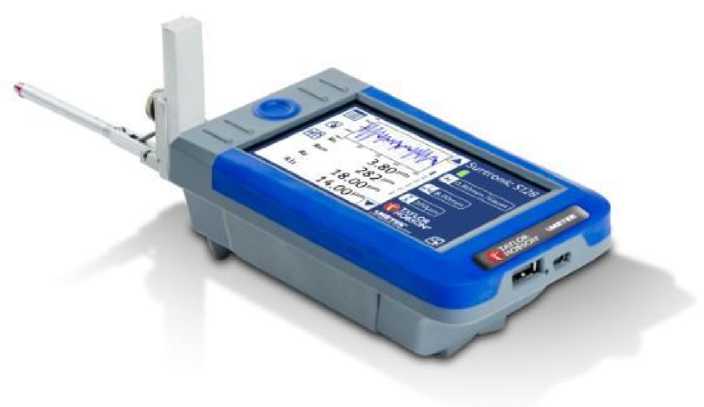

Рисунок 1 - Общий вид приборов для измерений шероховатости поверхности
SURTRONIC серии S

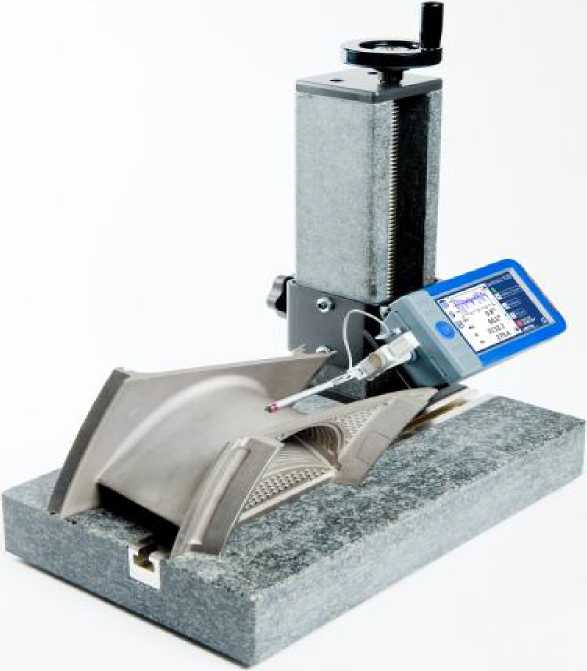

Рисунок 2 - Общий вид приборов для измерений шероховатости поверхности SURTRONIC серии S с опциональным штативом
Таблица 4 -
Наименование |
Обозначение |
Количество |
Прибор для измерений шероховатости поверхности |
SURTRONIC1) |
1 шт. |
Стандартный щуп |
- |
1 шт. |
Образец шероховатости для калибровки |
- |
1 шт. |
Блок для зарядки аккумулятора |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 203-24-2020 |
1 экз. |
1) - выбранной модификации |
Таблица 2 - Метрологические характеристики приборов
Наименование характеристики |
Значение | |
Модификация |
S-116 |
S-128 |
Диапазон измерений по параметру Rz, мкм |
от 0,01 до 200 |
от 0,005 до 400 |
Диапазон измерений по параметру Ra, мкм |
от 0,01 до 50 |
от 0,005 до 100 |
Пределы допускаемой относительной погрешности измерений по параметру Ra1), % |
±3 | |
Разрешение по оси Z, нм |
100; 20; 10 |
50; 10; 5 |
1) - при температуре окружающего воздуха от плюс 15 до плюс 25 °C |
Таблица 3 - Технические характеристики приборов
Наименование характеристики |
Значение |
Модификация |
S-116 S-128 |
Длина оценки, мм |
от 0,25 до 17,5 от 0,25 до 25,5 |
Параметры шероховатости |
Ra, Rv, Rp, Rz, Rt, Rq, Rsk, Rmr, Rdq, |
Rpc, RSm, Rz1max, Sm | |
Отсечка шага 1с, мм |
0,25; 0,8; 2,5 |
Скорость выполнения измерений, мм/с |
1,0 |
Радиус закругления щупа, мкм |
2 или 5 |
Фильтры |
2CR, Гаусса |
Габаритные размеры, мм, не более - длина |
303 |
- ширина |
87 |
- высота |
81 |
Масса, кг, не более |
0,60 |
Параметры электрического питания: |
3,7 |
- напряжение от аккумулятора, В | |
Условия эксплуатации: - диапазон рабочих температур, °С |
от +5 до +40 |
- относительная влажность воздуха (без конденсата), %, не более |
85 |
