Номер по Госреестру СИ: 79846-20
79846-20 Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
( )
Назначение средства измерений:
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения (далее по тексту - меры) предназначены для передачи единицы длины в области измерений параметров формы, отклонений формы и расположения поверхностей тел вращения.
Внешний вид.
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
Рисунок № 1
Внешний вид.
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
Рисунок № 2
Внешний вид.
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
Рисунок № 3
Внешний вид.
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
Рисунок № 4
Внешний вид.
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
Рисунок № 5
Внешний вид.
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
Рисунок № 6
Внешний вид.
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
Рисунок № 7
Внешний вид.
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
Рисунок № 8
Внешний вид.
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
Рисунок № 9
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения
ГОСТ 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 203-39-2020 «ГСИ. Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения. Методика поверки», утвержденному ФГУП «ВНИИМС» 31 июля 2020 г.
Основные средства поверки:
-
- Государственный первичный специальный эталон единицы длины в области измерений параметров отклонений формы и расположения поверхностей вращения (ГЭТ 136-2011);
-
- прибор для измерений формы и расположения поверхностей вращения Talyrond 565H (Рег. № 66775-17);
-
- прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf (Рег. № 20668-12);
- прибор универсальный для измерений длины DMS (Рег. № 65324-16);
- прибор для измерений отклонений от круглости Talyrond серии 300 (Рег. № 20905-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Taylor Hobson Ltd.», АнглияАдрес: PO Box 36, 2 New Star Road, Leicester, LE4 9JQ, United Kingdom
Тел.: +44 (0) 116 276 3771
Факс: +44 (0) 116 246 0579
E-mail: taylor-hobson.sales@ametek.com
Сайт: www.taylor-hobson.com
Заявитель
Общество с ограниченной ответственностью «БМСЛ» (ООО «БМСЛ»)ИНН 9718117499
Адрес: 107076, г. Москва, улица Матросская Тишина, дом 23/7, строение 1, эт. 2, пом. 14, ком. 2
Тел.: +7 495 781 45 06
E-mail: sales@taylor-hobson.ru
Сайт: www.taylor-hobson.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
В комплект мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения входят меры:
-
- эталонная мера отклонения от круглости (рис. 1)
-
- эталонная мера с лыской (рис. 2);
-
- эталонный цилиндр (рис. 3);
-
- эталонная сфера или полусфера (рис. 4).
Эталонная мера отклонения от круглости представляет собой стеклянную полусферу (рис. 1) и предназначена для поверки (калибровки) осевой и радиальной погрешности шпинделя приборов для измерений параметров отклонений формы поверхностей вращения.
Эталонная мера с лыской (рис. 2) представляет собой цилиндр, закрепленный на основании, с выделенной рабочей зоной и с нанесенными на образующей лысками глубиной от 0,5 до 300 мкм, и предназначена для поверки (калибровки) погрешности увеличения приборов для измерений параметров отклонений формы поверхностей вращения.
Эталонный цилиндр (рис. 3) предназначен для поверки (калибровки) отклонений от прямолинейности вертикальной направляющей (колонны) приборов для измерений отклонений формы и расположения поверхностей вращения. Эталонные цилиндры конструктивно изготавливаются в четырех исполнениях, которые различаются визуально, а также метрологическими и техническими характеристиками (рис. 3а, 3б, 3в и 3г).
Эталонные сферы и полусферы (рис. 4) представляют собой сферы (исполнения (а) и (б)) или полусферы (исполнения (в) и (г)) из твердосплавного материала, либо стекла, и предназначены для поверки (калибровки) приборов для измерений параметров формы и шероховатости поверхности. Меры выпускаются четырех исполнений, которые различаются визуально, а также метрологическими и техническими характеристиками (рис. 4а, 4б, 4в и 4г).
Меры могут поставляться как комплектом, так и по отдельности, в зависимости от заказа.
Пломбировка мер от несанкционированного доступа не предусмотрена.

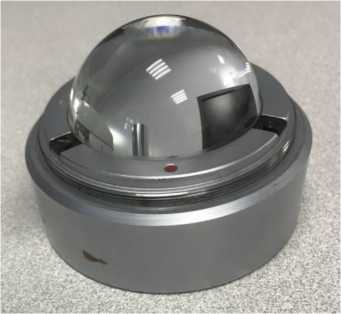

Рисунок 1 - Общий вид эталонной меры отклонения от круглости

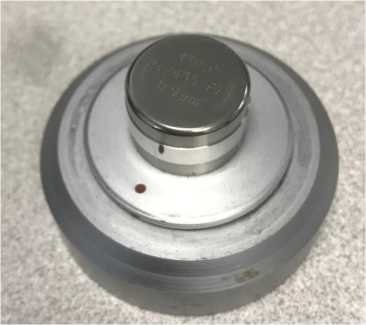

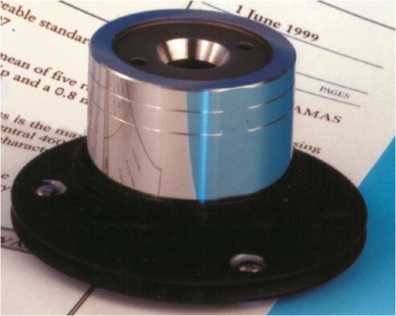

Рисунок 2 - Общий вид эталонных мер с лыской
а) б) в) г)

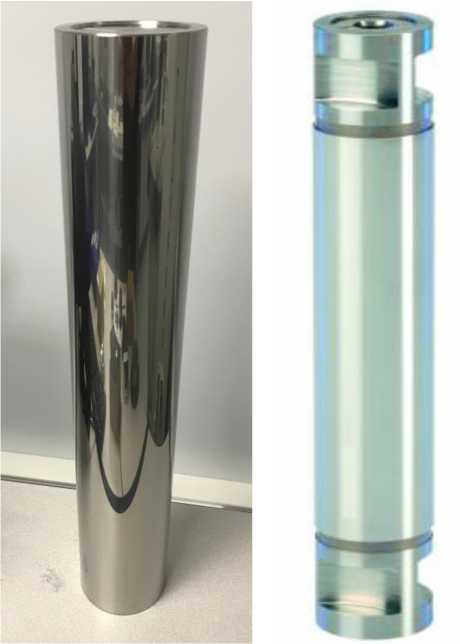

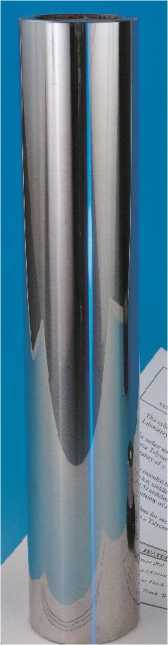

Рисунок 3 - Общий вид эталонных цилиндров
в)
г)

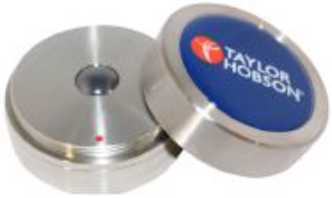

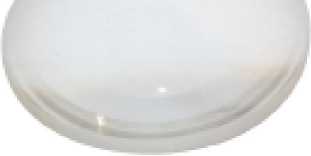

Рисунок 4 - Общий вид эталонных сфер и полусфер
Программное обеспечение не предусмотрено.
Таблица 1 - Метрологические характеристики мер
Наименование характеристики |
Значение | |||
Эталонная мера отклонения от круглости | ||||
Номинальный диаметр меры, мм |
50 | |||
Предел допускаемого отклонения от круглости, мкм |
0,021) |
0,041) | ||
Эталонная мера с лыской | ||||
Номинальная высота рабочей части меры, мм |
5 | |||
Номинальная глубина лыски, мкм |
от 0,5 до 300 | |||
Пределы допускаемой относительной погрешности воспроизведения глубины лыски, % |
±(4 - 0,012-h), где h - глубина лыски в мкм | |||
Эталонный цилиндр | ||||
Исполнение |
а |
б |
в |
г |
Номинальный диаметр цилиндра, мм |
60 |
85 |
85 |
20 |
Номинальная высота рабочей зоны цилиндра, мм |
300 |
500 |
1000 |
100 |
Предел допускаемого отклонения от прямолинейности образующих, мкм |
0,5 (на 280 мм) |
0,5 (на 480 мм) |
3,0 (на 980 мм) |
0,2 (на 100 мм) |
Эталонная с( |
юра и полусфера | |||
Исполнение |
а |
б |
в |
г |
Номинальный радиус меры, мм |
12 |
22 |
38 |
80 |
Предел допускаемого отклонения от круглости, мкм |
0,05 |
0,05 |
0,08 |
0,1 |
1) - предел допускаемого отклонения от круглости указывается в паспорте на меру
Таблица 2 - Технические характеристики мер
Наименование характеристики |
Значение | |||
Условия эксплуатации: | ||||
- диапазон рабочих температур, °С |
от +19 до +21 | |||
- относительная влажность воздуха | ||||
(без конденсата), %, не более |
80 | |||
Эталонная мера отклонения от круглости | ||||
Габаритные размеры, мм, не более: | ||||
- диаметр |
76 | |||
- высота |
57 | |||
Масса, кг, не более |
0,8 | |||
Эталонная мера с лыской | ||||
Габаритные размеры, мм, не более: | ||||
- диаметр |
76 | |||
- высота |
50 | |||
Масса, кг, не более |
0,5 | |||
Эталонный цилинд |
р | |||
Исполнение |
а |
б |
в |
г |
Габаритные размеры, мм, не более: | ||||
- диаметр |
60 |
85 |
85 |
20 |
- высота |
300 |
500 |
1000 |
150 |
Масса, кг, не более |
7 |
18 |
30 |
0,4 |
Эталонная сфера и полусфера | ||||
Исполнение |
а |
б |
в |
г |
Габаритные размеры, мм, не более: | ||||
- диаметр |
75 |
70 |
100 |
120 |
- высота |
56 |
109 |
50 |
40 |
Масса, кг, не более |
0,9 |
1,2 |
1,3 |
0,9 |
