Номер по Госреестру СИ: 61777-15
61777-15 Уровни электронные
(Talyvel 6)
Назначение средства измерений:
Уровни электронные Talyvel 6 (далее по тексту - уровни) предназначены для измерений угла наклона поверхностей.
Аналитический паспорт типа средства измерений
61777-15 — Уровни электронные
Talyvel 6
Фирма "Taylor Hobson Ltd."
СОЕДИНЕННОЕ КОРОЛЕВСТВО
МПИ: 2 года
Действует
6
организаций3
владельцев4
версий10
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
6
Организаций-поверителей
эффективное число: 5
3
Владельцев СИ
эффективное число: 3
3
Экземпляров СИ
по агрегатам владельцев / организаций
50%
Периодические поверки
первичные: 0%
10%
Непригодность
1 извещений
40%
Поверки юрлиц
доля в общем объёме
12 004 ₽
Средневзвешенная цена
медиана: 12 170 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
2 000
Концентрация поверителей
HHI; доля топ-5: 90%
3 333
Концентрация владельцев
HHI; доля топ-5: 100%
1
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
29
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 10 поверок; пик пришёлся на 2018 год (3).
- Последний завершённый год показал рост на 0% (2024 к 2022).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 10.4%.
- Рынок представлен 6 организациями; концентрация умеренная (HHI 2000), доля топ-5 — 90%.
- В базе найдено 3 владельцев и 3 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 12 004 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Доля извещений о непригодности составляет 10% от всех поверок.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2018 — 3
Долгосрочный CAGR: 10.4%
Активных версий: 1
Ценовой диапазон: 8 840–18 000 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "ВНИИ "СИГНАЛ" | Юридические лица | 1 | 2 | 2,00 |
| АО"РКЦ"Прогресс" | Юридические лица | 1 | 1 | 1,00 |
| ООО "БМСЛ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 7b273019-0e18-630a-c3a8-62f42bdfca76 | 61777-15 | 2022-04-11 | — | актуальная |
| fc56cf6b-f0c2-238e-0a37-762e6f2f3f3c | 61777-15 | 2020-09-22 | 2022-04-11 | архивная |
| 3a88fb9c-0214-a641-4acf-ab7d292ca6e4 | 61777-15 | 2020-08-27 | 2020-09-22 | архивная |
| a4e1aadc-5186-9f63-7974-eaf68a5025a1 | 61777-15 | 2020-05-07 | 2020-08-27 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Уровни электронные
Рисунок № 1
Внешний вид.
Уровни электронные
Рисунок № 2
Внешний вид.
Уровни электронные
Рисунок № 3
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 07.08.2025
Номер записи -
ID в реестре СИ - 375207
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Talyvel 6
Производитель
Изготовитель - Фирма "Taylor Hobson Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 10
Выдано извещений - 1
Кол-во периодических поверок - 5
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 684 дн.
Приказы РСТ, где упоминается данный тип СИ
№1153 от 2015.10.01 Об утверждении типов средств измерений
№1355 от 2020.08.07 ПРИКАЗ о продлении свидетельств об утверж типа СИ 17 шт
Наличие аналогов СИ: Уровни электронные (Talyvel 6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Taylor Hobson Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17372-98 01.07.2003 |
Профилометры, SURTRONIC 10 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
17373-05 01.04.2010 |
Приборы для измерения параметров шероховатости поверхности, SURTRONIC 25 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
17373-98 01.10.2008 |
Приборы для измерения параметров шероховатости поверхности, SURTRONIC 3+ Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
19609-00 |
Прибор для измерения шероховатости поверхности, Talystep Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
20668-00 01.05.2011 |
Приборы для измерения текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов, Form Talysurf Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
20668-12 20.04.2022 |
Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов, Form Talysurf Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
20669-00 01.04.2011 |
Профилометры, Surtronic Duo Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
20669-12 17.01.2027 |
Профилометры, Surtronic Duo Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
20670-00 01.01.2006 |
Уровни электронные, Talyvel 4 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
20670-06 01.04.2011 |
Уровни электронные, Talyvel 5 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
20903-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 130 (старое обозначение Talyrond серии 30) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20903-01 01.04.2011 |
Приборы для измерения отклонений от круглости, Talyrond серии 130 (старое обозначение Talyrond серии 30) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20904-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 200 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20905-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 373 (старое обозначение Talyrond 73) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20905-06 01.04.2011 |
Приборы для измерений отклонений от круглости, Talyrond серии 300 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
31904-06 |
Прибор для измерений отклонений от круглости, Talyrond 4 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
38784-08 01.10.2013 |
Приборы для измерений отклонений от круглости, Talyrond 450 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39622-08 01.01.2014 |
Системы специализированные для измерений геометрических параметров блоков двигателей внутреннего сгорания, Talyseries Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44893-10 |
Профилометр оптический, TALYSURF CCI 6000 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44935-10 |
Прибор для измерения шероховатости поверхности, TALYSTEP Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45575-10 01.08.2015 |
Приборы для измерений параметров шероховатости поверхности, SURTRONIC 25 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
48168-11 31.08.2021 |
Профилометры оптические, TALYSURF CCI Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
49491-12 10.04.2017 |
Уровни электронные, Talyvel 5 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
60616-15 06.05.2020 |
Приборы для измерения шероховатости поверхности, SURTRONIC серии S Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
61777-15 07.08.2025 |
Уровни электронные, Talyvel 6 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
65730-16 23.11.2026 |
Трубы визирные измерительные, Micro Alignment Telescope Taylor Hobson Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
66775-17 27.02.2027 |
Приборы для измерений формы и расположения поверхностей вращения , серии Talyrond Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60616-20 02.10.2025 |
Приборы для измерений шероховатости поверхности, SURTRONIC серии S Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
79846-20 27.11.2025 |
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения, Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Уровни электронные (Talyvel 6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 1 | 2 | 0 | 2 | ||
| АО "Ракетно-космический центр "Прогресс" (РОСС RU.001.310411) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Уровни электронные (Talyvel 6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
4580 | 8840 |
|
ФБУ НИЦ ПМ-Ростест Москва |
15600 | 8840 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6340 | 8840 |
Программное обеспечение
Электронные уровни имеют в своем составе программное обеспечение (ПО), устанавливаемое на ПК, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие идентификационные данные (если имеются) |
|
Talyvel Control |
Не менее v. 1.Х.Х.Х |
35FFDCE15 |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB ключ, который предотвращает неавторизованное использование ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на Руководство по эксплуатации типографским методом и на заднюю панель прибора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в разделе «Инструкция по использованию» руководства по эксплуатации «Talyvel 6».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровням электронным Talyvel 6ГОСТ 8.016-81 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерения плоского угла.
Техническая документация фирмы-изготовителя Taylor Hobson Ltd, Великобритания.
Поверка
Поверкаосуществляется в соответствии с документом МП 61777-15 «Уровни электронные Talyvel 6. Методика поверки», утвержденным ФГУП «ВНИИМС» в июне 2015 г.
Основные средства поверки:
Экзаменатор эталонный I разряда М-055, с пределом допускаемой погрешности ±(0,6+2-а-10-4), где а - измеренное значение в мкм/м; плита поверочная КТ 2 ГОСТ 10905-86.
Изготовитель
Фирма Taylor Hobson Ltd, Великобритания
PO Box 36, 2 New Star Road, Leicester, LE4 9JQ,
Tel.: +44 (0) 116 276 3771; Fax: +44 (0) 116 246 0579; E-mail: taylor-hobson. sales@ametek. com
Заявитель
Общество с ограниченной ответственностью «ПРИБОРИНТОРГ» (ООО
«ПРИБОРИНТОРГ»),
Адрес: 117513, г. Москва, улица Островитянова, дом 1 строение 1.
Телефон: +7 495 781 45 06, факс: +7 495 781 45 07
E-mail: service@taylor-hobson.ru, sales@taylor-hobson.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия уровня электронного Talyvel 6 основан на преобразовании индуктивным способом угловых перемещений маятника датчика, расположенного в корпусе уровня, в изменения напряжения, пропорциональные этим перемещениям, которые усиливаются и обрабатываются электронной платой, встроенной в блок уровня. Электрическая схема прибора - мост, который сбалансирован в положении, когда маятник находится на равном расстоянии от катушек преобразователя. При наклоне уровня происходит разбалансировка моста, и с диагонали моста снимается измерительный сигнал, который пропорционален углу наклона.
Измерение осуществляется методом непосредственной оценки.
Уровень состоит из двух модулей: блока уровня и компьютера со специальным программным обеспечением.
На блоке уровня имеются разъем для подключения к компьютеру; винт, закрепляющий маятниковый датчик во время транспортировки, и микровинт для установки нуля.
При определении взаимного расположения поверхностей возможно использование двух блоков уровней в дифференциальном режиме. Для этого к компьютеру подключаются два блока уровня, расположенных на разных поверхностях, и выбирается дифференциальный режим работы. -Результат измерения в этом режиме - разность показаний уровней.

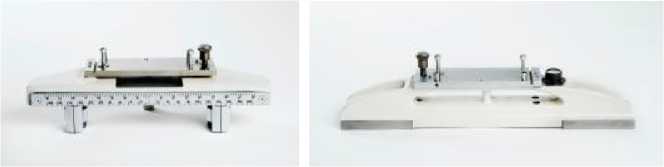

Для расширения диапазона применения уровни снабжаются регулируемым основанием 112/2316 (Рис.1 б), позволяющим устанавливать длину базы при определении отклонений от прямолинейности и плоскостности; основанием для установки на цилиндрические поверхности длиной 300 мм 112/2314 (Рис.1 в) для определения отклонений от прямолинейности направляющей цилиндра. Специальное приспособление 112/4583 (Рис.1 г) позволяет использовать стандартный уровень Talyvel 6 для измерение отклонения положения вертикальных поверхностей.
Результаты измерений выводятся на монитор компьютера в цифровом виде и могут быть выведены на принтер. Кроме того, предусмотрен выбор оператором единиц измерения и режимов работы уровня.
Питание прибора осуществляется от аккумуляторных батарей и от сети.
а)
б) в) г)

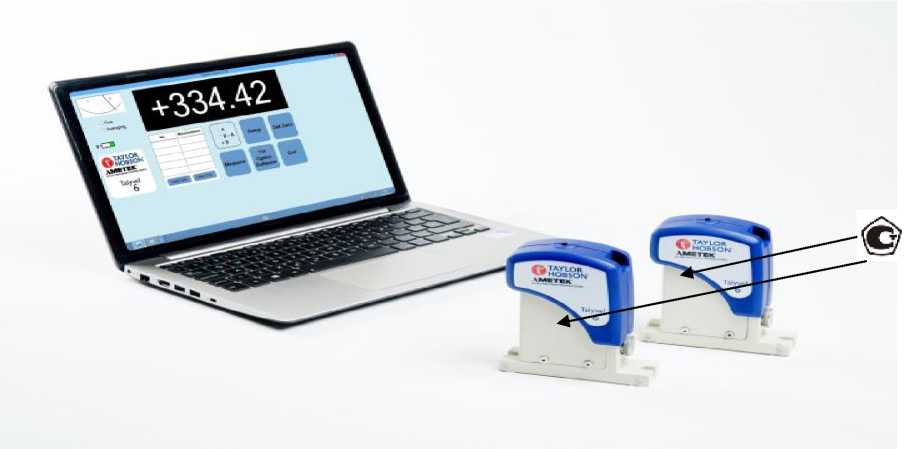

Рисунок 1 - Общий вид уровня электронного Talyvel 6 (a) и в комплекте с используемыми приспособлениями (б, в, г)
аблица 2
|
Диапазон измерений, ..." |
± 600 |
|
Пределы допускаемой абсолютной погрешности измерений, |
0,2 ±0,03 •а |
|
...", где a - измеряемая величина в " | |
|
Габаритные размеры блока уровня, мм | |
|
длина |
100 |
|
ширина |
32 |
|
высота |
115 |
|
Масса блока уровня, кг, не более |
1 |
|
Напряжение питающей сети, В |
220 |
|
Время работы от аккумуляторов, ч, не менее |
10 |
|
Нормальная область значений температуры, °С |
20±5 |
|
Относительная влажность воздуха, %, не более |
80 |
