Номер по Госреестру СИ: 60616-15
60616-15 Приборы для измерения шероховатости поверхности
(SURTRONIC серии S)
Назначение средства измерений:
Приборы для измерения шероховатости поверхности SURTRONIC серии S предназначены для измерений параметров шероховатости поверхности, сечение которых в плоскости измерения представляет прямую линию (на цилиндрических поверхностях, в отверстиях, на плоских поверхностях, в глубоких отверстиях малого диаметра).
Внешний вид.
Приборы для измерения шероховатости поверхности
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.05.2020
Номер записи - 151509
ID в реестре СИ - 373909
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модель S-128, мод.S-116, мод. S-128, SURTRONIC серии S, модификация S-128 , SURTRONIC серии S, мод.S-128, SURTRONIC серии S, мод. S-128,, SURTRONIC серии S, мод. S-128, SURTRONIC серии S 128, SURTRONIC серии S (модификация S128), SURTRONIC серии S (модификация S116), SURTRONIC серии S, SURTRONIC S128 SERIES, SURTRONIC S-128, Surtronic S-116, SURTRONIC S 128, S-128, S-116, S 128, "SURTRONIC серии S",
Производитель
Изготовитель - Фирма "Taylor Hobson Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Статистика
Кол-во поверок - 54
Выдано извещений - 1
Кол-во периодических поверок - 28
Кол-во средств измерений - 13
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 702 дн.
Приказы РСТ, где упоминается данный тип СИ
№534 от 2015.05.06 Об утверждении типа СИ (ГР 60513-15 - 24803-15)
№1624 от 2020.10.02 об утверждении типа средств измерений
Наличие аналогов СИ: Приборы для измерения шероховатости поверхности (SURTRONIC серии S)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Taylor Hobson Ltd."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
17372-98 01.07.2003 |
Профилометры, SURTRONIC 10 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
17373-05 01.04.2010 |
Приборы для измерения параметров шероховатости поверхности, SURTRONIC 25 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
17373-98 01.10.2008 |
Приборы для измерения параметров шероховатости поверхности, SURTRONIC 3+ Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
19609-00 |
Прибор для измерения шероховатости поверхности, Talystep Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
20668-00 01.05.2011 |
Приборы для измерения текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов, Form Talysurf Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
20668-12 20.04.2022 |
Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов, Form Talysurf Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
20669-00 01.04.2011 |
Профилометры, Surtronic Duo Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
20669-12 17.01.2027 |
Профилометры, Surtronic Duo Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
20670-00 01.01.2006 |
Уровни электронные, Talyvel 4 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
20670-06 01.04.2011 |
Уровни электронные, Talyvel 5 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
20903-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 130 (старое обозначение Talyrond серии 30) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
20903-01 01.04.2011 |
Приборы для измерения отклонений от круглости, Talyrond серии 130 (старое обозначение Talyrond серии 30) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
20904-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 200 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
20905-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 373 (старое обозначение Talyrond 73) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
20905-06 01.04.2011 |
Приборы для измерений отклонений от круглости, Talyrond серии 300 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
31904-06 |
Прибор для измерений отклонений от круглости, Talyrond 4 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
38784-08 01.10.2013 |
Приборы для измерений отклонений от круглости, Talyrond 450 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
39622-08 01.01.2014 |
Системы специализированные для измерений геометрических параметров блоков двигателей внутреннего сгорания, Talyseries Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
44893-10 |
Профилометр оптический, TALYSURF CCI 6000 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
44935-10 |
Прибор для измерения шероховатости поверхности, TALYSTEP Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
45575-10 01.08.2015 |
Приборы для измерений параметров шероховатости поверхности, SURTRONIC 25 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
48168-11 31.08.2021 |
Профилометры оптические, TALYSURF CCI Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
49491-12 10.04.2017 |
Уровни электронные, Talyvel 5 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
60616-15 06.05.2020 |
Приборы для измерения шероховатости поверхности, SURTRONIC серии S Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
61777-15 07.08.2025 |
Уровни электронные, Talyvel 6 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
65730-16 23.11.2026 |
Трубы визирные измерительные, Micro Alignment Telescope Taylor Hobson Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
66775-17 27.02.2027 |
Приборы для измерений формы и расположения поверхностей вращения , серии Talyrond Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
60616-20 02.10.2025 |
Приборы для измерений шероховатости поверхности, SURTRONIC серии S Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
79846-20 27.11.2025 |
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения, Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Приборы для измерения шероховатости поверхности (SURTRONIC серии S)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 1 | 0 | 4 | 0 | 5 | 0 | 4 | |
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 1 | 0 | 3 | 1 | 2 | 0 | 2 | |
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ПАО "ЗМЗ" (RA.RU.311925) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
Филиал АО «НПЦАП» - "ПО "КОРПУС" (RA.RU.311895) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы для измерения шероховатости поверхности (SURTRONIC серии S)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
4897 | 3017 |
ФБУ Калужский ЦСМ Калужская область |
285 | 3017 |
ФБУ Удмуртский ЦСМ Удмуртская Республика |
3776 | 3017 |
ФБУ Челябинский ЦСМ Челябинская область |
2706 | 3017 |
ФБУ Челябинский ЦСМ Челябинская область |
5729 | 3017 |
Программное обеспечение
Приборы для измерения шероховатости поверхности SURTRONIC серии S имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие идентификационные данные (если имеются) |
SURTRONIC S series |
не менее S/W 2.х |
TH516 |
- |
Программное обеспечение является неизменным. Средства для программирования
или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является лицензия, что предотвращает неавторизованное использование ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом и методом наклейки на корпус прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах измерений содержатся в документе «Приборы для измерения шероховатости поверхности SURTRONIC серии S. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения шероховатости поверхности SURTRONIC серии S
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025.. .1600 мкм».
Техническая документация фирмы Taylor Hobson Ltd.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется в соответствии с документом МП 60616-15 «Приборы для измерения шероховатости поверхности SURTRONIC серии S. Методика поверки», утвержденным ФГУП «ВНИИМС» в феврале 2015 года и включенной в комплект поставки.
Основные средства поверки:
- меры для поверки приборов для измерений шероховатости поверхности PGN 1, PGN 3, PGN 10, PEN 10-1 (Госреестр № 52740-13).
Изготовитель
Фирма Taylor Hobson Ltd., Великобритания
Р O Box 36 New Star Road Leicester, LE4 9JQ
Телефон: +41 0116 2763771
Факс+41 0116 274 1350
www.taylor-hobson.com
Заявитель
Общество с ограниченной ответственностью «ПРИБОРИНТОРГ» (ООО«ПРИБОРИНТОРГ»),
Адрес: 117513, г. Москва, улица Островитянова дом 1 строение 1. Телефон: +7 495 781 45 06, факс: +7 495 781 45 07
E-mail: service@taylor-hobson.ru, sales@taylor-hobson.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66,
E-mail: office@vniims.ru
Конструктивно прибор для измерения шероховатости поверхности SURTRONIC серии S выполнен в одном блоке, на лицевой панели которого расположены жидко -кристаллический дисплей, кнопки управления/выбора режимов измерений, в нижней части корпуса крепится опорный индуктивный датчик. Приборы для измерения шероховатости поверхности SURTRONIC серии S выпускаются двух модификаций: S-116 и S-128, различающихся диапазоном показаний по параметрам Rz, Rt, диапазоном измерений по параметру Ra и длиной участка измерений.
Действие прибора основано на принципе ощупывания неровностей исследуемой поверхности алмазным щупом датчика и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются электронным блоком. Результаты измерения выводятся на жидко - кристаллический дисплей или принтер SURTRONIC серии S, который подключается к прибору посредством кабеля USB. Питание прибора осуществляется от аккумулятора, а также от сети через блок питания.
Прибор может использоваться на больших деталях, вертикальных поверхностях, а также при измерениях в перевернутом положении. Встроенный аккумулятор позволяет выполнять измерение без использования кабелей. Для стационарного измерения прибор крепится на специальном штативе (каталожный номер 112/2693).

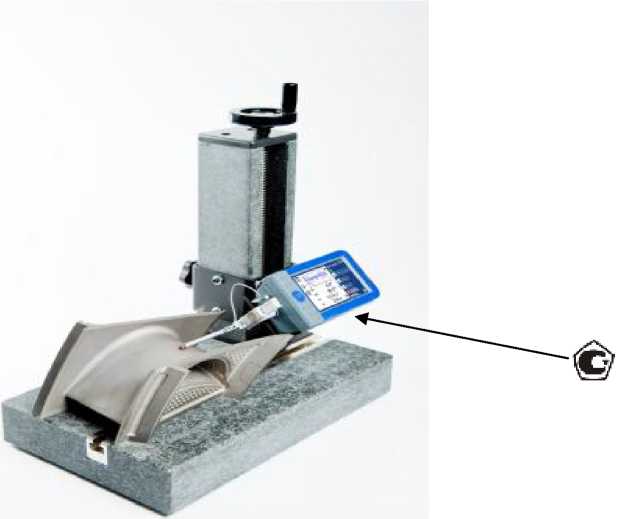

Рисунок 1 - Общий вид прибора для измерений шероховатости поверхности SURTRONIC серии S и места нанесения знака утверждения типа
Поставляется в комплекте с принадлежностями в упаковке для хранения и переноски.
- прибор для измерения шероховатости поверхности SURTRONIC серии S;
- блок питания;
- установочная мера;
- стандартный щуп;
- руководство по эксплуатации;
- методика поверки.
Модификация |
S-116 |
S-128 | ||
Измеряемые параметры |
Ra, Rv, Rp, Rz, Rt, Rq, Rsk, Rmr, Rdq, Rpc,RSm, | |||
шероховатости |
Rz1max, Sm | |||
Диапазон измерений по параметру Ra, |
±50 |
±100 | ||
мкм | ||||
Диапазон показаний по параметрам Rz, Rmax, мкм |
±200 |
±400 | ||
Длина участка измерения, мм |
от 0,25 до 17,5 |
от 0,25 до 25,5 | ||
Разрешение, нм |
100; 20; 10 |
50; 10; 5 | ||
Отсечка шага 1с, мм |
0,25; 0,8; 2,5 | |||
Скорость перемещения датчика, мм/сек |
1,0 | |||
Радиус кривизны щупа, мкм |
2; 5 | |||
Пределы допускаемой основной погрешности измерений по параметру Ra, % |
±3 | |||
Габаритные размеры Surtronic серии S, мм, не более | ||||
-длина; |
303 | |||
-ширина; |
87 | |||
-высота |
81 | |||
Габаритные размеры блока расчета параметров, мм, не более | ||||
-длина; |
152 | |||
-ширина; |
87 | |||
-высота |
57 | |||
Масса, кг, не более |
0,60 | |||
Тип датчика |
индуктивный | |||
Электрическое питание: | ||||
От аккумулятора напряжением, В |
3,7 |
От сети переменного тока напряжением, В |
220 |
Диапазон рабочих температур, °С |
От +5 до + 40 |
Относительная влажность воздуха, % |
не более 85 без конденсата |
Ссылки на другие типы СИ
- 58100-14 Уровнемеры
- 63315-16 Головки гидроакустические
- 2626-90 Нутромеры с ценой деления 0...
- 8347-81 Часы настенные и настольные
- 47547-11 Меры кислотности
- 51389-12 Нивелиры лазерные ротационные
- 31051-06 Рефрактометры
- 48098-11 Твердомеры портативные
- 83779-21 Резервуары стальные горизон...
- 52586-13 Системы информационно-измер...
