Номер по Госреестру СИ: 49491-12
49491-12 Уровни электронные
(Talyvel 5)
Назначение средства измерений:
Уровни электронные Talyvel 5 (далее по тексту - уровни) предназначены для измерений угла наклона поверхностей в отраслях машиностроительного и авиастроительного комплекса, а также в промышленном строительстве.
Внешний вид.
Уровни электронные
Рисунок № 1
Внешний вид.
Уровни электронные
Рисунок № 2
Внешний вид.
Уровни электронные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.04.2017
Номер записи - 138753
ID в реестре СИ - 361153
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Talyvel 5,
Производитель
Изготовитель - Фирма "Taylor Hobson Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 8
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№215 от 2012.04.09 Об утверждении типов средств измерений (Регистрационный номер в Гос реестре СИ 49491-12 по 49500-12,22077-12,49501-12 по 49523-12,24416-12,49524-12 по 49526-12, 49516-12)
№654 от 2013.06.27 О внесении изменений в описание типа на антенны рупорные широкополосные ВВНА 9170
№2748 от 2017.12.08 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Уровни электронные (Talyvel 5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Taylor Hobson Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17372-98 01.07.2003 |
Профилометры, SURTRONIC 10 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
17373-05 01.04.2010 |
Приборы для измерения параметров шероховатости поверхности, SURTRONIC 25 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
17373-98 01.10.2008 |
Приборы для измерения параметров шероховатости поверхности, SURTRONIC 3+ Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
19609-00 |
Прибор для измерения шероховатости поверхности, Talystep Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
20668-00 01.05.2011 |
Приборы для измерения текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов, Form Talysurf Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
20668-12 20.04.2022 |
Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов, Form Talysurf Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
20669-00 01.04.2011 |
Профилометры, Surtronic Duo Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
20669-12 17.01.2027 |
Профилометры, Surtronic Duo Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
20670-00 01.01.2006 |
Уровни электронные, Talyvel 4 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
20670-06 01.04.2011 |
Уровни электронные, Talyvel 5 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
20903-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 130 (старое обозначение Talyrond серии 30) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20903-01 01.04.2011 |
Приборы для измерения отклонений от круглости, Talyrond серии 130 (старое обозначение Talyrond серии 30) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20904-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 200 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20905-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 373 (старое обозначение Talyrond 73) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20905-06 01.04.2011 |
Приборы для измерений отклонений от круглости, Talyrond серии 300 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
31904-06 |
Прибор для измерений отклонений от круглости, Talyrond 4 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
38784-08 01.10.2013 |
Приборы для измерений отклонений от круглости, Talyrond 450 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39622-08 01.01.2014 |
Системы специализированные для измерений геометрических параметров блоков двигателей внутреннего сгорания, Talyseries Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44893-10 |
Профилометр оптический, TALYSURF CCI 6000 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44935-10 |
Прибор для измерения шероховатости поверхности, TALYSTEP Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45575-10 01.08.2015 |
Приборы для измерений параметров шероховатости поверхности, SURTRONIC 25 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
48168-11 31.08.2021 |
Профилометры оптические, TALYSURF CCI Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
49491-12 10.04.2017 |
Уровни электронные, Talyvel 5 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
60616-15 06.05.2020 |
Приборы для измерения шероховатости поверхности, SURTRONIC серии S Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
61777-15 07.08.2025 |
Уровни электронные, Talyvel 6 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
65730-16 23.11.2026 |
Трубы визирные измерительные, Micro Alignment Telescope Taylor Hobson Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
66775-17 27.02.2027 |
Приборы для измерений формы и расположения поверхностей вращения , серии Talyrond Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60616-20 02.10.2025 |
Приборы для измерений шероховатости поверхности, SURTRONIC серии S Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
79846-20 27.11.2025 |
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения, Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Уровни электронные (Talyvel 5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Уровни электронные (Talyvel 5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
5592 | 6349 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6340 | 6349 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7116 | 6349 |
Программное обеспечение
Уровни электронные Talyvel 5 используют программное обеспечение ElectroOptics, которое позволяет по результатам измерений проводить расчет параметров отклонений от плоскостности или прямолинейности, сохранять полученные результаты и выводить их на пе-
г)
чать.
Весь исходный код и вычислительный алгоритм ElectroOptics расположены в заранее
скомпилированных бинарных файлах и не могут быть модифицированы. Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ElectroOptics |
ElectroOptics |
rev.6.0.20 |
35FFDCE3 |
MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. ПО является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на Руководство по эксплуатации типографским методом и на заднюю панель прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Инструкция по использованию» руководства по эксплуатации «Talyvel 5».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровням электронным Talyvel 5ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения плоского угла».
Техническая документация фирмы-изготовителя «Taylor Hobson Ltd.», Великобритания.
Лист № 4 всего листов 4
Поверка
Поверкаосуществляется в соответствии с документом по поверке МП 49491-12 «Уровни электронные Talyvel 5. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2011 г. и включенным в комплект поставки прибора.
Основные средства поверки:
Экзаменатор эталонный I разряда М-055, с пределом допускаемой погрешности ±(0,6+2-а-10-4), где а - измеренное значение в мкм/м; плита поверочная КТ 2 ГОСТ 10905-86.
Изготовитель
Фирма «Taylor Hobson Ltd.», Великобритания.PO Box 36, 2 New Star Road, Leicester, LE4 9JQ,
Tel.: +44 (0) 116 276 3771; Fax: +44 (0) 116 246 0579; E-mail: taylor-hobson.sales@ametek.com
Заявитель
Общество с ограниченной ответственностью «Точные приборы» (ООО «Точные приборы»)117513, Россия, г.Москва, ул. Академика Бакулева, д. 2.
тел. (495) 781-45-06, 922-10-60; факс. (495) 781-45-07; E-mail: rametek@mail.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИМС»(ГЦИ СИ ФГУП «ВНИИМС»), г. Москва.
Принцип действия уровня электронного Talyvel 5 основан на преобразовании индуктивным способом угловых перемещений маятника датчика, расположенного в корпусе уровня, в изменения напряжения, пропорциональные этим перемещениям, которые усиливаются и обрабатываются электронным блоком. Электрическая схема прибора - мост, который сбалансирован в положении, когда маятник находится на равном расстоянии от катушек преобразователя. При наклоне уровня происходит разбалансировка моста, и с диагонали моста снимается измерительный сигнал, который пропорционален углу наклона.
Измерение осуществляется методом непосредственной оценки.
Прибор состоит из двух модулей: блока уровня и электронного блока.
На блоке уровня имеются разъем для подключения электронного блока; винт, закрепляющий маятниковый датчик во время транспортировки, и микровинт для установки нуля.
Индикатор электронного блока позволяет получать результаты измерений в цифровом виде со знаком их отклонений или снимать показания по стрелочному индикатору. Кроме того, предусмотрен выбор оператором единиц измерения и режимов работы уровня.
Задняя панель электронного блока имеет два разъема для подключения блоков уровней, а также снабжена гнездом для подключения к компьютеру для обработки результатов измерений.
При определении взаимного расположения поверхностей в уровне используется дифференциальная схема. Для этого два блока уровня, расположенные на разных поверхностях подключаются к двум разъемам электронного блока. На панели переключателем выбирается дифференциальный режим работы. Результат измерения в этом режиме - разность показаний уровней.
Для расширения диапазона применения уровни снабжаются основанием 112/2316 (Рис.1 б), служащим регулируемой базой при определении отклонений от прямолинейности и плоскостности; основанием для установки на цилиндрические поверхности длиной 300 мм 112/2314 (Рис.1 в) для определения отклонений от прямолинейности направляющей цилиндра. Специальное приспособление 112/2313 (Рис.1 г) позволяет использовать стандартный уровень Talyvel 5 в качестве рамного, что обеспечивает измерение отклонения положения вертикальных поверхностей со стороной 200 мм.
Питание уровня осуществляется от аккумуляторных батарей и от сети.
a)
Место пломбирования
в)

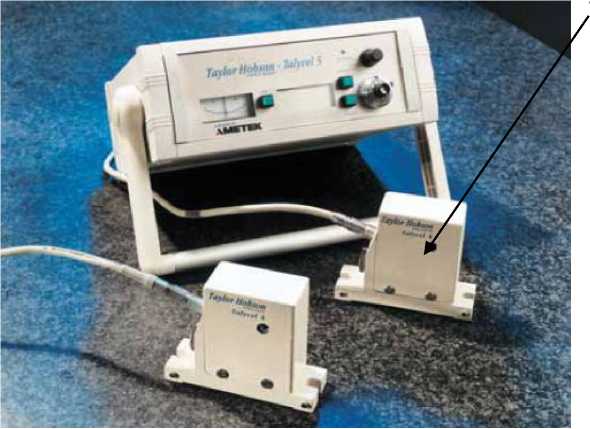

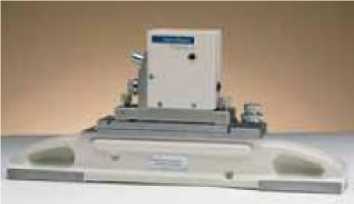

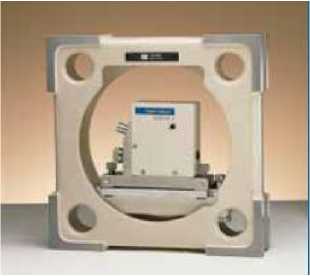

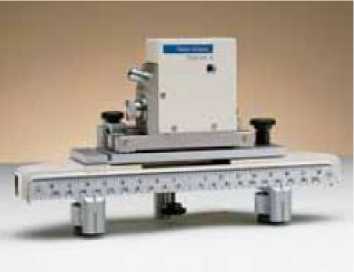

Рисунок 1 - Общий вид уровня электронного Talyvel 5 (a) и в комплекте с используемыми приспособлениями (б, в, г).
|
Диапазон измерений |
±600" (±3 мм/м) | ||
|
Пределы допускаемой абсолютной погрешности |
(0,2" ±0,03 •а), где a - измеряемая величина в " | ||
|
Подключение к компьютеру |
И |
нтерфейс RS232 | |
|
Габаритные размеры, мм |
длина |
ширина |
высота |
|
- блок уровня |
100 |
32 |
80 |
|
- электронный блок |
270 |
210 |
110 |
|
Масса, кг, не более | |||
|
- блок уровня |
1 | ||
|
- электронный блок |
5 | ||
|
Напряжение питающей сети, В |
12 | ||
|
Время работы от аккумуляторов, часов, не менее |
40 | ||
|
Диапазон рабочих температур, °С |
20±10 | ||
|
Относительная влажность воздуха, %, не более |
80 | ||
