Номер по Госреестру СИ: 65730-16
65730-16 Трубы визирные измерительные
(Micro Alignment Telescope Taylor Hobson)
Назначение средства измерений:
Трубы визирные измерительные Micro Alignment Telescope Taylor Hobson (далее - трубы визирные) предназначены для измерения отклонений от прямолинейности и плоскостности при выполнении измерений в машиностроении, авиастроении, судостроении, инженерной геодезии, мониторинге деформаций инженерных объектов.
Внешний вид.
Трубы визирные измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус установочной подставки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трубам визирным измерительным Micro Alignment Telescope Taylor Hobson
ГОСТ 8.420-2002 ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности.
Техническая документация «Taylor Hobson Ltd.», Великобритания.
Поверка
Поверкаосуществляется по документу МП АПМ 28-16 «Трубы визирные измерительные Micro Alignment Telescope Taylor Hobson. Методика поверки», утвержденному ООО «Автопрогресс-М» 07.09.2016 г.
Основные средства поверки:
-
- мера длины штриховая (стеклянная) 2 разряда по ГОСТ Р 8.763-2011;
-
- меры длины концевые 2 разряда по ГОСТ Р 8.763-2011. Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Taylor Hobson Ltd.», Великобритания
2 New Star Road, Leicester, LE4 9JQ, United Kingdom
Тел.: +44 116 276 3771, факс: +44 116 246 0579
E-mail: taylor-hobson.sales@ametek.com
Заявитель
Общество с ограниченной ответственностью «Нева Технолоджи» (ООО «Нева Технолоджи»), ИНН 7805092920
198097, г. Санкт-Петербург, ул. Новоовсянниковская, д. 17, лит. А
Тел.: +7 (812) 380-92-13; 337-51-92, факс: +7 (812) 784-15-34; 784-96-70
E-mail: nevatech@mail.rcom.ru
Испытательный центр
ООО «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия труб визирных основан на прямолинейности визирной оси зрительной трубы, в поле зрения которой наблюдаются неподвижные и (или) подвижные визирные марки.
Трубы визирные - оптико-механические приборы, состоящие из зрительной трубы со встроенным оптическим микрометром с фокусирующей линзой и установочной подставки с наводящими микрометрическими винтами в горизонтальных и вертикальных плоскостях. Оптический микрометр представляет собой плоскопараллельную стеклянную пластину, которая с помощью механического привода от двух поворотных отсчетных устройств может поворачиваться в двух взаимно перпендикулярных плоскостях, что вызывает параллельное смещение визирной оси в пространстве. Таким образом, при наведении на визирные марки по отчетным шкалам измеряют смещения визирной оси, значения которой являются отклонениями от прямолинейности и плоскостности относительно первого измерения.
Для решения различных измерительных задач и создания измерительных схем трубы визирные поставляются с универсальным комплектом разнообразных визирных марок, комплектом для их подсветки, комплектом оптических призм для изменения направления визирной оси и комплектом для работы в автоколлимационном режиме.
Ограничение доступа к внутренним регулировочным узлам обеспечивается применением винтов, которые могут быть сняты только при наличии специальных ключей.
Внешний вид труб визирных измерительных Micro Alignment Telescope Taylor Hobson представлен на рисунке 1.
Место нанесения знака утверждения типа

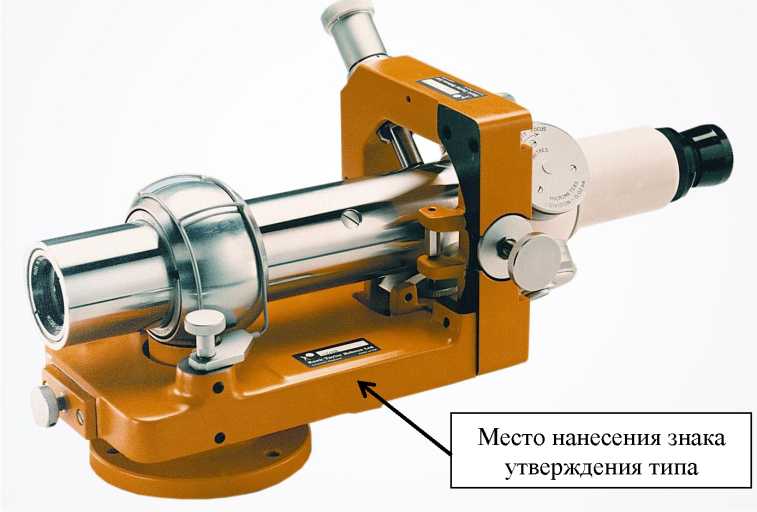

Рисунок 1 - Внешний вид труб визирных измерительных Micro Alignment Telescope Taylor Hobson на установочной подставке
Таблица 1 -
Наименование характеристики |
Значение характеристики |
Диапазон фокусирования (от торца визирной трубы), м |
от 0,5 до 30 |
Диапазон измерений отчетного устройства, мм |
от - 1,2 до + 1,2 |
Цена деления шкалы отчетного устройства, мм |
0,02 |
Границы допускаемой абсолютной погрешности отсчетного устройства (при доверительной вероятности 0,95), мм |
±0,02 |
Отклонение от соосности геометрической и визирной осей визирной трубы, мм, не более |
0,01 |
Границы допускаемой абсолютной погрешности измерений отклонений от прямолинейности и плоскостности (при доверительной вероятности 0,95), мм: |
± (0,02+0,005-L), где L - расстояние от торца визирной трубы, м |
Диапазон рабочих температур, °С |
от 15 до 25 |
Габаритные размеры, с установочной подставкой, (ДхШхВ), мм, не более |
450x260x200 |
Масса (с установочной подставкой), кг, не более |
10,5 |
