Приборы состоят из механической части, электронного блока, компьютера со специализированной электронной платой и программным обеспечением.

Механическая часть включает в свой состав: шпиндель с рабочим столом для вращения, установки, центрирования и нивелирования контролируемой детали; датчик, механизм крепления, и перемещения по оси X со шкалой, колонну с измерительной шкалой по оси Z, для обеспечения перемещения датчика по вертикали и горизонтали. Шпиндель представляет собой специализированный воздушный подшипник.

Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.

Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).

Компьютер со специализированной электронной платой позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на печатающее устройство.

Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:

• - алгоритмическая фильтрация фильтрами Гаусса и 2RC с фазовой коррекцией;

• - расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;

• - расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;

• - расчет максимального отклонения профиля;

• - расчет отклонений профиля от номинального.

Форма представления информации может быть различна: в виде графиков в полярных координатах, таблиц, протоколов.

Приборы изготавливают следующих модификаций: R125, 130, 131C, 565H, 585H, 595H.

Особенностью приборов модификаций 565Н,  585Н,  595Н является наличие

мотоприводного радиального рычага позволяющего проводить измерение отклонений от плоскостности в горизонтальном направлении.

Каждая модификация имеет ряд конструктивных особенностей, расширяющих их измерительные возможности.

Прибор модификации R125 (рис. 1а) имеет компактное основание со встроенным шпинделем, который приводится в движение вручную. Перемещение датчика по осям Y и Z также осуществляется вручную.

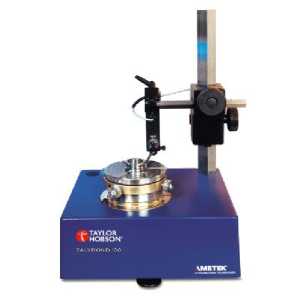

Прибор модификации 130 (рис. 1б) отличается от модификации R125 встроенным двигателем для привода шпинделя.

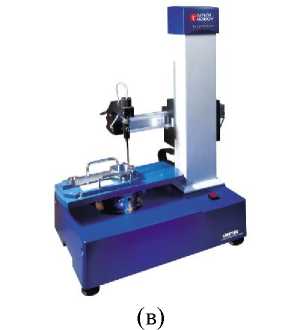

Прибор модификации 131С (рис. 1в) произведен на базе предыдущей модификации 130, но имеет моторизованные перемещения по осям Y и Z.

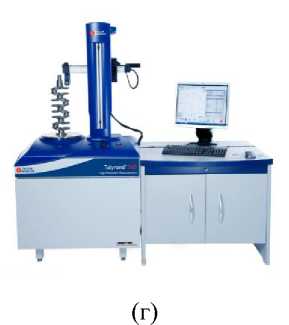

Приборы модификаций 565H (рис. 1г), 585Н (рис. 1д), 595H (рис. 1е) имеют моторизованные перемещения по всем осям, а также встроенный механизм для обеспечения автоматического центрирования и выравнивания детали и имеют возможность измерений отклонений от прямолинейности в вертикальном и горизонтальном направлении. При этом приборы могут поставляться с разными измерительными шкалами перемещений в горизонтальном положении: до 200 и до 300 мм.

Приборы модификаций 565H, 585Н, 595H поставляют с разными колоннами, что позволяет проводить измерения отклонений от прямолинейности по оси Z в разных диапазонах (табл. 3,4).

Отличие модификации 585Н от 565Н в наличии привода для моторизованного изменения положения датчика. Модификация 595H имеет дополнительно активное антивибрационное основание и защитный кожух.

(б)

(д)

Рисунок 1- Внешний вид приборов модификаций: а) R125, б) 130, в) 131C, г) 565H, д) 585H, е) 595H

Пломбирование приборов для измерений формы и расположения поверхностей вращения серии Talyrond не предусмотрено.

Таблица 6 - Комплектность средств измерений

Таблица 2 - приборов модификаций R125, 130 и 131C

*H - расстояние от поверхности рабочего стола, мм **X - расстояние от центра вращения шпинделя, мм

Таблица 3 - приборов модификаций 565H и 585H

*H - расстояние от поверхности рабочего стола, мм **X - расстояние от центра вращения шпинделя, мм

Таблица 4 - приборов модификации 595H

*H - расстояние от поверхности рабочего стола, мм **X - расстояние от центра вращения шпинделя, мм

Таблица 5 - Технические характеристики приборов
