Номер по Госреестру СИ: 20669-12
20669-12 Профилометры
(Surtronic Duo)
Назначение средства измерений:
Профилометры Surtronic Duo (далее по тексту - профилометры) предназначены для измерений параметров шероховатости поверхности в цеховых условиях.
Внешний вид.
Профилометры
Рисунок № 1
Общие сведения
Дата публикации - 07.12.2021
Срок свидетельства - 17.01.2027
Номер записи - 100845
ID в реестре СИ - 323245
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Профилометр ДУО, Профилометр Surtronic Duo, Нет модификации, нет данных, Без модификации, Surtronic Duo,, Surtronic Duo, -,
Производитель
Изготовитель - Фирма "Taylor Hobson Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 364
Выдано извещений - 31
Кол-во периодических поверок - 183
Кол-во средств измерений - 151
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1593 дн.
Приказы РСТ, где упоминается данный тип СИ
№58 от 2017.01.17 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 45631 "Профилометры Surtronic Duo"
№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"
№2695 от 2021.12.02 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Профилометры (Surtronic Duo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Taylor Hobson Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17372-98 01.07.2003 |
Профилометры, SURTRONIC 10 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
17373-05 01.04.2010 |
Приборы для измерения параметров шероховатости поверхности, SURTRONIC 25 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
17373-98 01.10.2008 |
Приборы для измерения параметров шероховатости поверхности, SURTRONIC 3+ Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
19609-00 |
Прибор для измерения шероховатости поверхности, Talystep Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
20668-00 01.05.2011 |
Приборы для измерения текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов, Form Talysurf Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
20668-12 20.04.2022 |
Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов, Form Talysurf Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
20669-00 01.04.2011 |
Профилометры, Surtronic Duo Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
20669-12 17.01.2027 |
Профилометры, Surtronic Duo Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
20670-00 01.01.2006 |
Уровни электронные, Talyvel 4 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
20670-06 01.04.2011 |
Уровни электронные, Talyvel 5 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
20903-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 130 (старое обозначение Talyrond серии 30) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20903-01 01.04.2011 |
Приборы для измерения отклонений от круглости, Talyrond серии 130 (старое обозначение Talyrond серии 30) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20904-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 200 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20905-01 01.03.2006 |
Приборы для измерения отклонений от круглости, Talyrond серии 373 (старое обозначение Talyrond 73) Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
20905-06 01.04.2011 |
Приборы для измерений отклонений от круглости, Talyrond серии 300 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
31904-06 |
Прибор для измерений отклонений от круглости, Talyrond 4 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
38784-08 01.10.2013 |
Приборы для измерений отклонений от круглости, Talyrond 450 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39622-08 01.01.2014 |
Системы специализированные для измерений геометрических параметров блоков двигателей внутреннего сгорания, Talyseries Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44893-10 |
Профилометр оптический, TALYSURF CCI 6000 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44935-10 |
Прибор для измерения шероховатости поверхности, TALYSTEP Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45575-10 01.08.2015 |
Приборы для измерений параметров шероховатости поверхности, SURTRONIC 25 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
48168-11 31.08.2021 |
Профилометры оптические, TALYSURF CCI Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
49491-12 10.04.2017 |
Уровни электронные, Talyvel 5 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
60616-15 06.05.2020 |
Приборы для измерения шероховатости поверхности, SURTRONIC серии S Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
61777-15 07.08.2025 |
Уровни электронные, Talyvel 6 Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
65730-16 23.11.2026 |
Трубы визирные измерительные, Micro Alignment Telescope Taylor Hobson Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
66775-17 27.02.2027 |
Приборы для измерений формы и расположения поверхностей вращения , серии Talyrond Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60616-20 02.10.2025 |
Приборы для измерений шероховатости поверхности, SURTRONIC серии S Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
79846-20 27.11.2025 |
Комплекты мер для поверки приборов для измерений параметров формы, отклонения формы и расположения тел вращения, Фирма "Taylor Hobson Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Профилометры (Surtronic Duo)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 24 | 20 | 1 | 0 | 10 | 9 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 46 | 4 | 0 | 44 | 9 | 44 | 0 | 44 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 38 | 17 | 0 | 38 | 8 | 34 | 0 | 34 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 22 | 2 | 18 | 2 | 20 | 2 | 18 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 10 | 0 | 9 | 0 | 10 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 12 | 2 | 4 | 0 | 4 | ||
| ООО "АЗ-И" (RA.RU.312199) | 7 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФГУП "Государственный космический научно-производственный центр имени М.В.Хруничева" (РОСС СОБ.3.00216.2014) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 66 | 42 | 24 | 3 | 66 | 42 | 24 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 8 | 0 | 8 | 2 | 8 | 0 | 8 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 16 | 2 | 8 | 8 | 1 | 4 | 2 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Профилометры (Surtronic Duo)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
5720 | 4249 |
|
ФБУ Крымский ЦСМ Республика Крым |
4104 | 4249 |
|
ФБУ Ростовский ЦСМ Ростовская область |
4733 | 4249 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4057 | 4249 |
|
ФБУ Тверской ЦСМ Тверская область |
2430 | 4249 |
Программное обеспечение
Профилометры имеют в своем составе встроенное программное обеспечение, разработанное для конкретной измерительной задачи, и осуществляет измерительные функции и функции расчета параметров шероховатости.
Программное обеспечение (ПО) не перезаписывается и хранится на микрочипе.
Конструкция профилометров исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DUO C.U. |
|
Номер версии (идентификационный номер) ПО |
v.1.01 |
|
Цифровой идентификатор ПО |
TH32245 |
|
Другие идентификационные данные |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации прибора типографским методом, на блок мотопривода методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к профилометрам Surtronic Duo
-
1 ГОСТ 8.296-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм;
-
2 ГОСТ 19300-86 Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры;
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 20669-12 «Профилометры Surtronic Duo. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 30.09.2011 г.
Основные средства поверки:
- эталонные меры шероховатости поверхности по ГОСТ 8.296-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Taylor Hobson Ltd., Великобритания
Адрес: PO Box 36, 2 New Star Road, Leicester, LE4 9JQ, Великобритания
Телефон/факс: +44 (0) 116-276-3771 / +44 (0) 116-246-0579
E-mail: taylor-hobson.sales@ametek.com
Заявитель
Общество с ограниченной ответственностью «ПРИБОРТОРГ» (ООО «ПРИБОРТОРГ») ИНН 7728195132
Адрес: 117463, г. Москва, пр-кт. Новоясеневский, д.32, корп.1, оф. 1
Телефон/факс: (495) 781-45-06 / (495) 781-45-07; E-mail: rametek@mail.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Конструктивно профилометр состоит из двух независимых блоков - блока управления с дисплеем и пультом управления (верхняя часть прибора) и блока мотопривода с датчиком, несущим алмазный щуп (нижняя часть). Возможны два режима использования прибора -дистанционный и в сборе. В дистанционном режиме блок управления может находиться в руках оператора на расстоянии до одного метра от мотопривода, при этом блок с мотоприводом и датчиком устанавливается на измеряемую поверхность. Для использования режима в сборе оба блока присоединяются друг к другу. Связь между блоками во время измерений осуществляется через инфракрасный порт.
Для проверки работоспособности профилометров служит установочная мера с параметрами шероховатости: Ra=5,81 мкм, Rz=21,5 мкм.
Внешний вид профилометров представлен на рисунке 1.
Пломбировка профилометров не предусмотрена.

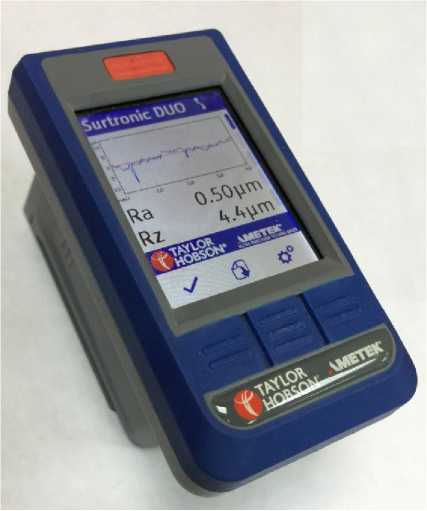

Рисунок 1 - Общий вид профилометров Surtronic Duo
Таблица 2 - профилометров Surtronic Duo
|
Измеряемые параметры шероховатости |
Ra, Rz, Rp, Rv, Rt, Rz1max, Rsk, Rq, Rku,Pa, Pz, Pp, Pv, Pt |
|
Диапазон измерений по параметру Ra, мкм |
от 0 до 50 |
|
Диапазон измерений по параметру Rz, мкм |
от 0 до 200 |
|
Пределы допускаемой основной систематической погрешности по параметру Ra, % |
±5 |
|
Длина трассы измерений, мм |
5 |
|
Тип датчика |
Пьезоэлектрический |
|
Радиус алмазного щупа, мкм |
5 |
|
Скорость перемещения датчика, мм/с |
2 |
|
Отсечка шага, мм |
0,8 |
|
Питание от аккумулятора напряжением, В |
3,7 |
|
Масса, г |
200 |
|
Габаритные размеры, мм | |
|
высота |
100 |
|
ширина |
70 |
|
длина |
53 |
|
Диапазон рабочих температур, °С |
от 10 до 30 |
|
Относительная влажность воздуха, %, не более |
85 |
