Номер по Госреестру СИ: 77578-20
77578-20 Частотомеры аналоговые
(ZQ)
Назначение средства измерений:
Частотомеры аналоговые ZQ (далее по тексту - частотомеры) предназначены для измерения частоты в однофазных электрических цепях переменного тока.
Внешний вид.
Частотомеры аналоговые
Рисунок № 1
Внешний вид.
Частотомеры аналоговые
Рисунок № 2
Внешний вид.
Частотомеры аналоговые
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на корпус (шильдик) частотомера и на титульный лист инструкции по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к частотомерам аналоговым ZQ ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
ГОСТ 7590-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам
Документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки».
Основные средства поверки: частотомер электронно-счетный Ч3-85/3 (регистрационный номер в Федеральном информационном фонде 32359-06);
секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в инструкцию по эксплуатации или в свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Фирма Weigel Meegerate GmbH, Германия
Адрес: Weigel Meegerate GmbH, Postfach 72 01 54 D - 90241 Nurnberg
ErlenstraBe 14 D - 90441 Nurnberg, Germany Телефон: +49 (911) 423-47-40 Факс: +49 (911) 423-47-39
E-mail: vertrieb@weigel-messgeraete.de
Web-сайт: www.weigel-messgeraete.de
Заявитель
Общество с ограниченной ответственностью «КРАСП-РУС» (ООО «КРАСП») ИНН 7801603370
Адрес: 199106, г. Санкт-Петербург, Площадь Морской Славы, д.1 Телефон: +7 (812) 401-44-87
E-mail: sales@krasp-rus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Частотомеры являются приборами магнитоэлектрической системы.
Принцип действия которого основан на взаимодействии магнитного поля, обусловленного током в подвижной катушке, с полем неподвижного постоянного магнита. Угол поворота подвижной части механизма, а также указателя в виде стрелки ножевого типа прибора, прямо пропорционален силе тока, идущего по обмотке подвижной катушки и, соответствует действующему значению частоты сети.
Приборы имеют отсчётное устройство в виде неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90°) с нулевой отметкой на краю диапазона и указателя ножевого типа в виде стрелки. Корректор нуля - механический.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, что обозначено в модификациях буквой «К». Шкалы приборов являются сменными для модификаций ZQ 48К, ZQ 72К, ZQ 96К, ZQ 144К соответственно и имеют различный диапазон измерений. Частотомеры предназначены для щитового крепления.
Частотомеры имеют четыре модификации, отличающиеся габаритными размерами и массой. Наименование модификаций частотомеров указаны на боковой поверхности приборов.
Область применения: предприятия промышленности и энергетики.
Рабочее положение - вертикальное.
Общий вид частотомеров представлен на рисунке 1, место нанесения данных о типе и модификации частотомера представлены на рисунке 2, на рисунке 3 указано место пломбирования.

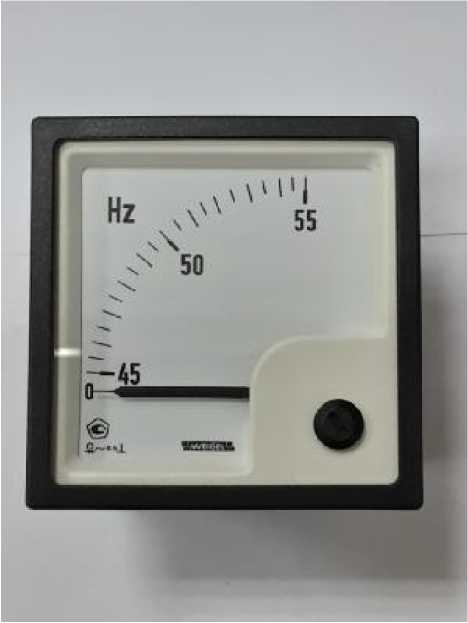

Рисунок 1 - Частотомер аналоговый ZQ

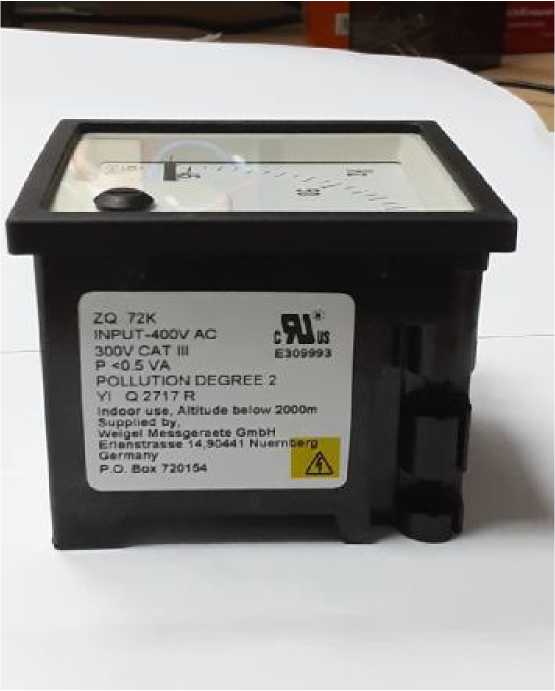

Рисунок 2 - Место нанесения данных о типе и модификации частотомера

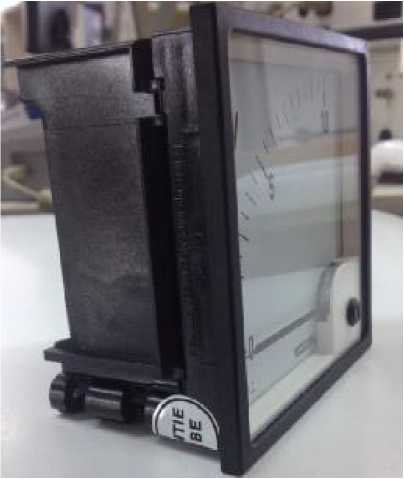

Рисунок 3 - Место нанесения пломбировочной наклейки
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики частотомеров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ 7590-93 |
0,5 |
Диапазоны измеряемых частот, Гц для модификаций ZQ 48К, ZQ 72К, ZQ 96К, ZQ 144К |
от 45 до 55; от 48 до 52; от 55 до 65;от 58 до 62; от 180 до 220; от 360 до 440; от 380 до 420 |
Номинальное рабочее напряжение сети, В для модификации ZQ 48К для модификаций ZQ 72К, ZQ 96К для модификации ZQ 144 К |
до150 до 150 и до 300 до 150 и до 600 |
Пределы допускаемого отклонения от номинального напряжения, % от ином |
от -15 до +10 |
Пределы допускаемой дополнительной приведенной погрешности к верхнему пределу диапазона, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % |
±0,75 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в пределах диапазона рабочих температур, % |
±0,75 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Остаточное отклонение указателя приборов от нулевой |
1,5 |
отметки шкалы, мм, не более | |
Время успокоения, с, не более |
6 |
Температура окружающего воздуха при нормальных условиях применения, °С |
от 21 до 25 |
Диапазон рабочих температур, °С |
от -10 до +55 |
Диапазон температур транспортирования и хранения, °С |
от -25 до +65 |
Габаритные размеры, мм, не более для модификации ZQ48K |
48x48x53 |
для модификации ZQ72K |
72x72x53 |
для модификации ZQ96K |
96x96x53 |
для модификации ZQ144RS |
144x144x53 |
Масса, кг, не более для модификации ZQ48K |
0,13 |
для модификаций ZQ72K, ZQ96K, ZQ144RS |
0,30 |
Длина шкалы, мм, не более для модификации ZQ48K |
41 |
для модификации ZQ72K |
61 |
для модификации ZQ96K |
97 |
для модификации ZQ144RS |
146 |
Степень защиты по ГОСТ 14254-2015 для корпуса |
IP50; IP52; IP54 |
для клемм |
IP20 |
Допустимая длительная перегрузка от конечного значения диапазона измерений (не более 2 ч), % |
120 |
Сопротивление изоляции, МОм, не менее |
40 |
Группа по механическому воздействию по ГОСТ 22261-94 |
5 |
Средняя наработка на отказ, ч, не менее |
65 000 |
Средний срок службы, лет, не менее |
20 |
