Сведения о средстве измерений: 77446-20 Амперметры и вольтметры аналоговые

Номер по Госреестру СИ: 77446-20
77446-20 Амперметры и вольтметры аналоговые
(WQ)

Назначение средства измерений:
Амперметры и вольтметры аналоговые WQ (далее по тексту - амперметры и вольтметры) предназначены для измерения силы и напряжения переменного тока в однофазных и трехфазных электрических цепях.

сертификация программного обеспечения
Внешний вид. Амперметры и вольтметры аналоговые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 1
Внешний вид. Амперметры и вольтметры аналоговые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 2
Внешний вид. Амперметры и вольтметры аналоговые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 3
Внешний вид. Амперметры и вольтметры аналоговые, http://oei-analitika.ru рисунок № 4
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 4

Общие сведения

Дата публикации - 01.04.2020
Срок свидетельства - 10.02.2025
Номер записи - 176315
ID в реестре СИ - 1140901
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. WQ144/2S, WQ96/2S, WQ144/2S, WQ,

Производитель

Изготовитель - Фирма "Weigel Messgerate GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 9
Выдано извещений - 1
Кол-во периодических поверок - 7
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 730 дн.

Приказы РСТ, где упоминается данный тип СИ

№296 от 2020.02.10 Об утверждении типов средств измерений 100

Наличие аналогов СИ: Амперметры и вольтметры аналоговые (WQ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
77446-20 Амперметры и вольтметры аналоговые (WQ)
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
69582-17 Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42)
Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)

Все средства измерений Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40553-09

Вольтметры щитовые, WQ96RS
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
40726-09

Амперметры щитовые, EQ96K
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58684-14
07.10.2019
Частотомеры вибрационные, FQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58685-14
07.10.2019
Частотомеры аналоговые, ZQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58686-14
07.10.2019
Амперметры и вольтметры аналоговые, EQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58687-14
07.10.2019
Амперметры и вольтметры аналоговые, WQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58688-14
07.10.2019
Амперметры и вольтметры аналоговые, PQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
59975-15
17.10.2024
Синхроскопы аналоговые, SY
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
77592-20
25.02.2025
Амперметры и вольтметры аналоговые, EQ и PQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
77578-20
25.02.2025
Частотомеры аналоговые, ZQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
77446-20
10.02.2025
Амперметры и вольтметры аналоговые, WQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
77445-20
10.02.2025
Частотомеры вибрационные, FQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года

Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.

В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.

Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.

Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • мод. WQ144/2S
  • 2 2 0 1 2 2 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • WQ96/2S
  • WQ144/2S
  • 2 0 2 0 2 0 2
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • WQ
  • 5 0 5 0 5 0 5

    Стоимость поверки Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель (шильдик) амперметра или вольтметра и титульный лист инструкции по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к амперметрам и вольтметрам аналоговым WQ

    ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».

    Основные средства поверки:

    - вольтметр амплитудный постоянного и переменного тока «ВА -3.1» (регистрационный номер 48113-11);

    - вольтамперфазометр ПАРМА ВАФ®-А(М) ( регистрационный номер 39937-08);

    - секундомер электронный «Интеграл С-01» (регистрационный номер 44154-16).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в инструкцию по эксплуатации или в свидетельство о поверке в виде оттиска поверительного клейма.


    Изготовитель


    Фирма Weigel Meegerate GmbH, Германия
    Адрес: Postfach 720154, D90241 Nurnberg, ErlenstraBe 14, D90441 Nurnberg, Germany Телефон: +49 (911) 423-47-40
    Факс: +49 (911) 423-47-39
    E-mail: vertrieb@weigel-messgeraete.de
    Web-сайт: www.weigel-messgeraete.de

    Заявитель


    Общество с ограниченной ответственностью «КРАСП-РУС» (ООО «КРАСП»)
    ИНН 7801603370
    Адрес: 199106, г. Санкт-Петербург, Площадь Морской Славы, д.1
    Телефон: +7 (812) 401-44-87
    E-mail: sales@krasp-rus.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие    «Всероссийский
    научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru

    Амперметры и вольтметры аналоговые WQ относятся к аналоговым показывающим электроизмерительным приборам непосредственного или трансформаторного включения с одинарной или двойной шкалой.

    Амперметры и вольтметры с одинарной шкалой (модификации WQ72RS, WQ96RS, WQ144RS) являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока проходящего через неподвижную катушку. Измеренные значения соответствуют действующим значениям тока или напряжения. Приборы применяются в однофазных электрических цепях.

    Модификации приборов WQ72RS, WQ96RS, WQ144RS имеют отсчётное устройство в виде неравномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°).

    Модификации вольтметров WQ 96/2S,  WQ144/2S относятся к аналоговым

    показывающим электроизмерительным приборам, состоящим из двух электрически независимых подвижных сердечников и имеют двойную вертикальную линейную шкалу (движение стрелки снизу вверх) с нулевой отметкой на краю диапазона и указателя ножевого типа в виде стрелки.

    Приборы с двойной шкалой предназначены для одновременного измерения действующих значений напряжения переменного тока в двух точках, один - для индикации напряжения генератора, другой - для индикации напряжения источника питания, что бывает необходимо для синхронизации. Приборы применяются в трехфазных электрических цепях.

    Амперметры могут включаться в цепь непосредственно (сила тока до 5 А) и через трансформаторы тока (сила тока выше 5 А), с вторичными токами 1 А и 5 А.

    Вольтметры могут включаться в цепь непосредственно (напряжение до 150 В) и через трансформаторы напряжения (напряжение выше 100 В) с вторичными напряжениями 100 В и 110 В.

    Корректор нуля для всех приборов - механический.

    Конструктивно приборы выполнены в корпусах из листовой стали.

    Общий вид амперметров и вольтметров представлены на рисунках 1 и 2, место нанесения данных о типе и модификации частотомера представлены на рисунке 3, рисунок 4-место пломбирования.

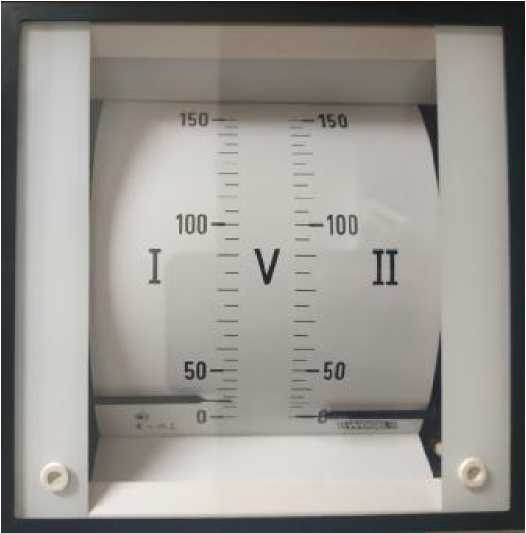

    Внешний вид. Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42), http://oei-analitika.ru

    Рисунок 1 - Вольтметр с двойной шкалой

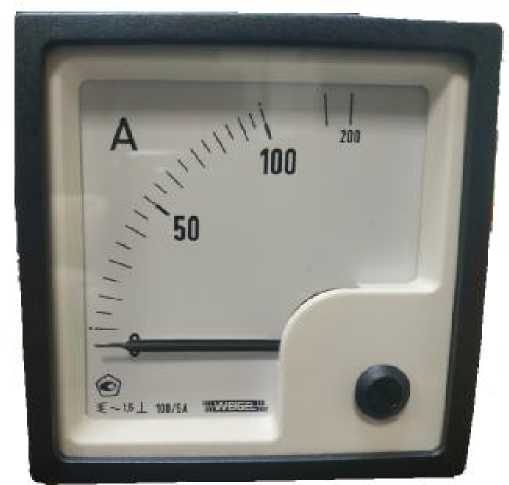

    Внешний вид. Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42), http://oei-analitika.ru

    Рисунок 2 - Амперметр с одинарной шкалой

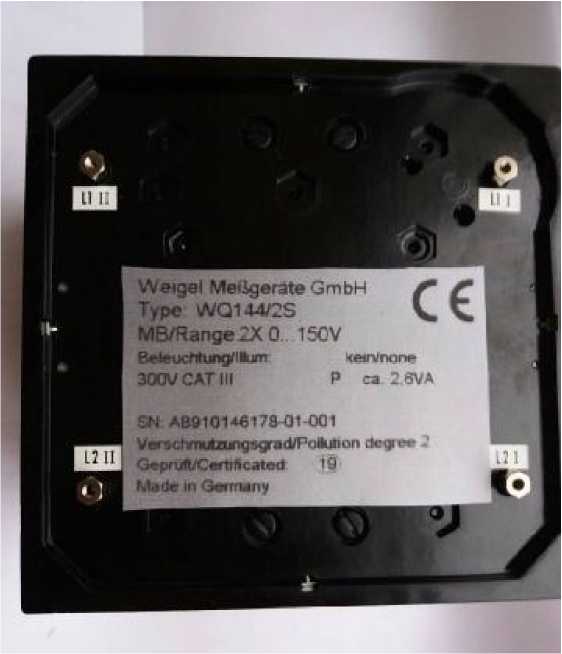

    Внешний вид. Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42), http://oei-analitika.ru

    Рисунок 3 - Место нанесения данных о типе и модификации

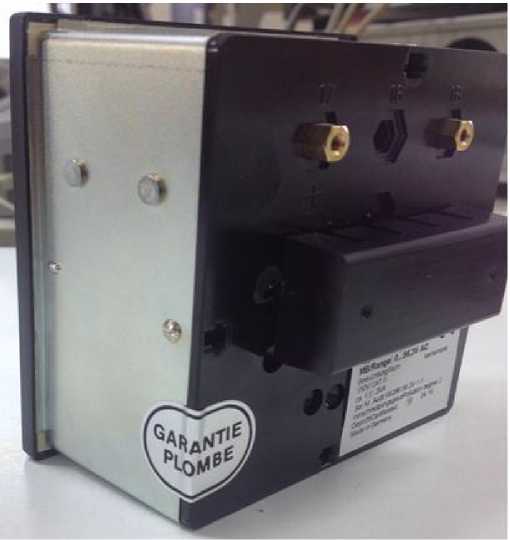

    Внешний вид. Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42), http://oei-analitika.ru

    Рисунок 4 - Место пломбирования

    Программное обеспечение отсутствует.


    Комплектность амперметров и вольтметров представлена в таблице 4.

    Таблица 4 - Комплектность амперметров и вольтметров

    Наименование

    Обозначение

    Количество

    Амперметр или вольтметр аналоговый WQ (одна из модификаций)

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Упаковочная коробка

    -

    1 шт.


    Основные метрологические характеристики амперметров и вольтметров модификаций WQ72RS, WQ96RS, WQ144RS приведены в таблице 1.

    Таблица 1 - Метрологические характеристики амперметров и вольтметров модификаций

    WQ72RS, WQ96RS, WQ144RS

    Наименование характеристики

    Значение

    Класс точности по ГОСТ 8711-93

    1,5

    Номинальный диапазон частот, Гц

    от 45 до 65

    Диапазоны измерений силы переменного тока: для модификаций WQ72RS, WQ96RS, мА

    для модификаций WQ72RS, WQ96RS, WQ144RS, А

    от 0 до 40; от 0 до 60; от 0 до100; от 0 до 150; от 0 до250; от 0 до 400; от 0 до 600 от 0 до 1; от 0 до 1,5; от 0 до 2,5;

    от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 10; от 0 до 15; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100

    Номинальное рабочее напряжение сети при измерении силы переменного тока, В для модификаций WQ72RS, WQ144RS для модификации WQ96RS

    до 300

    до 600

    Диапазоны   измерений   напряжения   силы

    переменного тока, В

    от 0 до 6; от 0 до 10; от 0 до 15;

    от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 400; от 0 до 500; от 0 до 600

    Номинальное рабочее напряжение сети при измерении напряжения, В

    • - при непосредственном включении: для модификаций WQ72RS

    для модификаций WQ96RS для модификаций WQ144RS

    • - с внешним трансформатором напряжения: для модификаций WQ72RS, WQ96RS

    для модификаций WQ144RS

    До 150; до 300; до 600

    До 150; до 600

    до 300; до 600

    до 150

    до 300

    Пределы     допускаемой     дополнительной

    погрешности приведенной к верхнему значению диапазона измерения, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, %

    ±0,75

    Пределы     допускаемой     дополнительной

    приведенной погрешности к верхнему значению диапазона измерений, вызванной изменением температуры окружающего воздуха в пределах диапазона рабочих температур, %

    ±0,75

    Основные метрологические характеристики вольтметров WQ 96/2S, WQ144/2S приведены в таблице 2.

    Таблица 2 - Метрологические характеристики вольтметров модификации WQ 96/2S, WQ144/2S

    Наименование характеристики

    Значение

    Класс точности по ГОСТ 8711-93

    1,5

    Диапазон частот, Гц

    от 50 до 100

    Диапазоны измерений напряжения переменного тока В

    от 0 до 100; от 0 до 110; от 0 до 150; от 0 до 250; от 0 до 500; от 0 до 600

    Номинальное рабочее напряжение сети при измерении напряжения, В

    до 300; до 600

    Пределы    допускаемой    дополнительной    погрешности

    приведенной к верхнему значению диапазона измерения, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, %

    ±0,75

    Пределы    допускаемой    дополнительной    приведенной

    погрешности к верхнему значению диапазона измерений, вызванной изменением температуры окружающего воздуха в пределах диапазона рабочих температур, %

    ±0,75

    Технические характеристики амперметров и вольтметров приведены в таблице 3.

    Таблица 3 - Технические характеристики амперметров и вольтметров

    Наименование характеристики

    Значение

    Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более

    1,5

    Время успокоения, с, не более

    6

    Потребляемая мощность, В •А:

    - амперметры: для модификации WQ72RS

    0,5

    для модификации WQ96RS

    0,7

    для модификации WQ144RS

    1,0

    - вольтметры: для модификации WQ72RS

    1,5

    для модификации WQ96RS

    2,3

    для модификации WQ144RS

    3,0

    Потребляемая мощность, А

    для модификации WQ 96/2S при напряжении в диапазоне, В от 0 до 150

    2,2

    от 0 до 250

    2,3

    от 0 до 500

    2,1

    от 0 до 600

    2,5

    от до 100

    1,8

    от 0 до 110

    2,0

    для модификации WQ 144/2S при напряжении в диапазоне, В от 0 до 150

    2,6

    от 0 до 250

    3,9

    от 0 до 500

    3,8

    от 0 до 600

    4,5

    от 0 до 100

    2,5

    от 0 до 110

    2,3

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Температура окружающего воздуха при нормальных условиях применения, °С

    от +21 до +25

    Диапазон рабочих температур, °С

    от -10 до +55

    Диапазон температур транспортирования и хранения, °С

    от -25 до +65

    Габаритные размеры, мм, не более для модификации WQ72RS

    72x72x57

    для модификации WQ96RS

    96x96x60

    для модификации WQ96RS/2S

    96x96x115

    для модификации WQ144RS

    144x144x60

    для модификации WQ144RS/2S

    144x144x121

    Масса, кг, не более для модификации WQ72RS

    0,2

    для модификации WQ96RS

    0,3

    для модификации WQ96RS/2S

    1,2

    для модификации WQ144RS

    0,6

    для модификации WQ144RS/2S

    1,5

    Длина шкалы, мм, не более для модификации WQ72RS

    69

    для модификации WQ96RS

    94

    для модификации WQ96RS/2S

    60

    для модификации WQ144RS

    146

    для модификации WQ144RS/2S

    97

    Степень защиты по ГОСТ 14254-2015 для корпуса

    IP50; IP52; IP54

    для клемм

    IP20

    Допустимая длительная перегрузка от конечного значения диапазона измерений (не более 2 ч), %

    120

    Сопротивление изоляции, МОм, не менее

    40

    Группа по механическому воздействию по ГОСТ 22261-94

    5

    Средняя наработка на отказ, ч, не менее

    65 000

    Средний срок службы, лет, не менее

    20


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
