Номер по Госреестру СИ: 77592-20
77592-20 Амперметры и вольтметры аналоговые
(EQ и PQ)
Назначение средства измерений:
Амперметры и вольтметры аналоговые EQ и PQ (далее - амперметры и вольтметры) предназначены для измерения силы и напряжения переменного и постоянного тока в однофазных электрических цепях.
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 1
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 2
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 3
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 4
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 5
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 6
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится на корпус (шильдик ) амперметра или вольтметра и титульный лист инструкции по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам аналоговым EQ и PQГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
Документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
-
- вольтметр амплитудный постоянного и переменного тока «ВА-3.1» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48113-11)
-
- вольтамперфазометр ПАРМА ВАФ®-А(М) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39937-08)
-
- секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44154-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в инструкцию по эксплуатации или в свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Фирма Weigel Meegerate GmbH, Германия
Адрес: Weigel Meegerate GmbH, Postfach 72 01 54 D - 90241 Nurnberg
ErlenstraBe 14 D-90441 Nurnberg, Germany
Телефон: +49 (911) 423-47-40
Факс: +49 (911) 423-47-39
E-mail: vertrieb@weigel-messgeraete.de
Web-сайт: www.weigel-messgeraete.de
Заявитель
Общество с ограниченной ответственностью «КРАСП-РУС» (ООО «КРАСП») ИНН 7801603370
Адрес: 199106, г. Санкт-Петербург, Площадь Морской Славы, д. 1 Телефон: +7 (812) 401-44-87
E-mail: sales@krasp-rus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Амперметры и вольтметры аналоговые EQ и PQ являются приборами электромагнитной системы с подвижной частью на кернах и подпятниках.
Принцип действия амперметров и вольтметров аналоговых EQ основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку с подвижным сердечником из ферромагнитного материала.
Принцип действия амперметров и вольтметров аналоговых PQ основан на взаимодействии магнитного поля, обусловленного током в подвижной катушке, с полем неподвижного постоянного магнита.
Амперметры имеют отсчётное устройство в виде неравномерной квадрантной шкалы, а вольтметры равномерную квадрантную шкалу с нулевой отметкой на краю диапазона и указателя ножевого типа в виде стрелки (движение стрелки по ходу часов с углом отклонения 90°). Корректор нуля - механический.
Амперметры EQ могут включаться в цепь непосредственно (сила тока до 100 А) и через трансформаторы тока с вторичными токами 1 и 5 А (модификации EQ48K, EQ72K, EQ96K EQ144K). Вольтметры EQ (модификации EQ48K, EQ72K, EQ96K EQ144K) могут включаться в цепь непосредственно (напряжение до 600 В) и через трансформаторы напряжения с вторичными напряжениями 100 и 110 В модификации EQ48K, EQ72K, EQ96K EQ144K).
Амперметры и вольтметры PQ могут включаться в цепь с силой тока до 100 А непосредственно (модификации PQ48K, PQ72K, PQ96K PQ144K), а так же через шунт или преобразователь. Вольтметры PQ (модификации PQ48K, PQ72K, PQ96K PQ144K) могут включаться в цепь непосредственно (напряжение до 600 В).
Амперметры и вольтметры аналоговые EQ конструктивно выполнены в диэлектрических пластиковых корпусах (модификации EQ48K, EQ72K, EQ96K EQ144K), что обозначено в модификациях буквой «К».
Амперметры и вольтметры аналоговые PQ конструктивно выполнены в диэлектрических пластиковых корпусах (модификации PQ48K, PQ 72K, PQ96K, PQ144K) или в корпусах из листовой стали (модификации PQ72RS, PQ96RS, PQ144RS) для эксплуатации в условиях повышенной сложности (морской и железнодорожный транспорт) щитового крепления.
Тип и наименование модификаций амперметров и вольтметров аналоговых EQ и PQ указаны на боковой поверхности приборов.
Шкалы приборов являются сменными соответственно размерам приборов 48*48, 72*72, 96*96, 144*144 и имеют различный диапазон измерений. Все приборы щитового крепления.
Фотографии амперметров и вольтметров представлены на рисунках 1- 4, на рисунке 5 -место нанесения данных о типе и модификации приборов, на рисунках 6,7 - место пломбировки наклейкой.

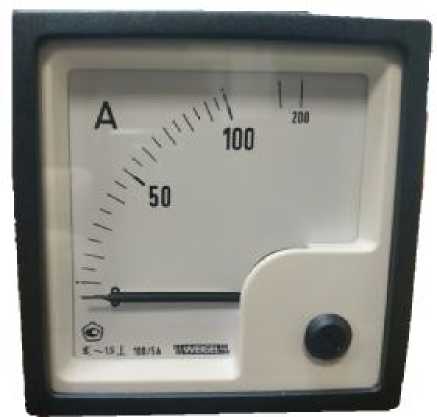

Рисунок 1 - Амперметр аналоговый EQ

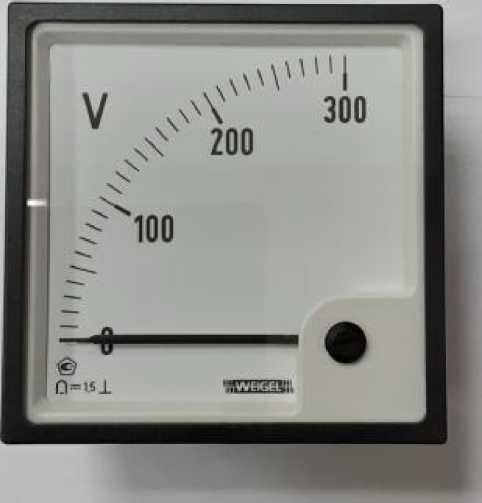

Рисунок 2 - Вольтметр аналоговый EQ

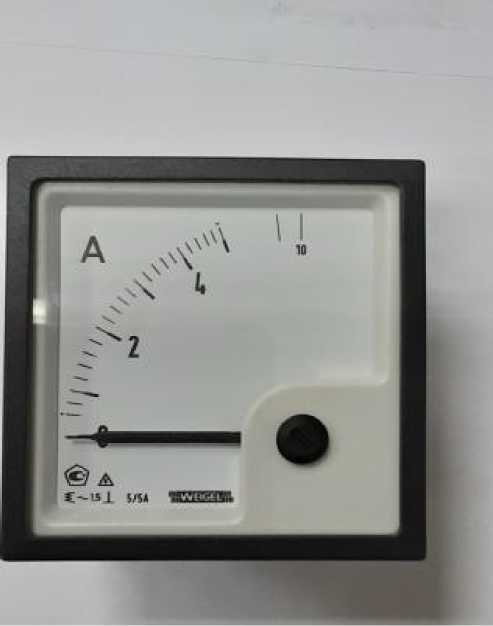

Рисунок 3 - Амперметр аналоговый PQ

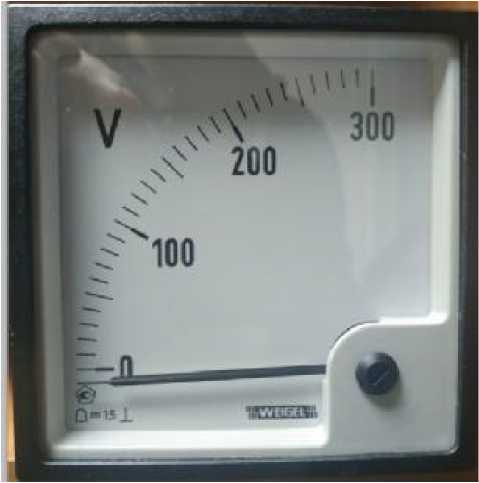

Рисунок 4 - Вольтметр аналоговый PQ

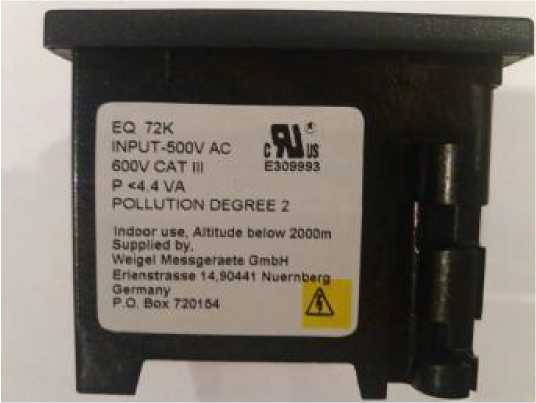

Рисунок 5 - Место нанесения данных о типе и модификации прибора

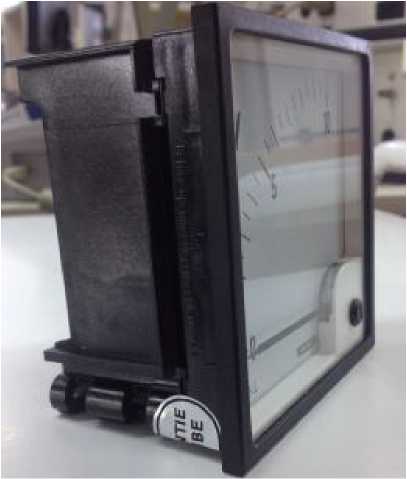

Рисунок 6 - Место пломбирования прибора наклейкой в диэлектрическом пластиковом корпусе

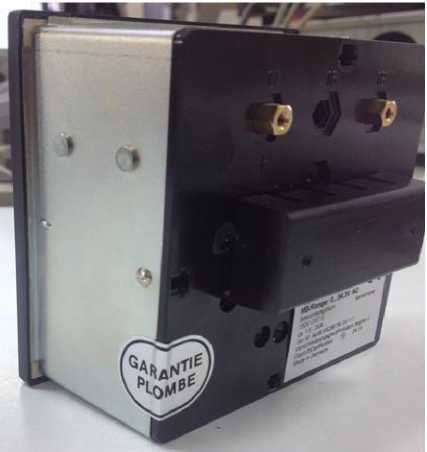

Рисунок 7 - Место пломбирования прибора наклейкой в корпусе
из листовой стали
Комплектность амперметров и вольтметров представлена в таблице 3.
Таблица 3 - Комплектность амперметров и вольтметров аналоговых EQ и PQ
Наименование |
Обозначение |
Количество |
Амперметр или вольтметр аналоговый EQ или PQ (одна из модификаций) |
1 шт. | |
Инструкция по эксплуатации |
- |
1 экз. |
Упаковочная коробка |
- |
1 шт. |
Основные метрологические и технические характеристики амперметров и вольтметров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ 8711-93 |
1,5 |
Номинальный диапазон частот, Гц |
от 45 до 65 |
Диапазоны измерений силы переменного тока амперметров EQ, А: для модификаций EQ48^ EQ72^ EQ96К EQ144К для модификаций EQ72^ EQ96К EQ144К |
от 0 до 1; от 0 до 1,5; от 0 до 2,5; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 10; от 0 до 15; от 0 до 25; от 0 до 30; от 0 до 40; от 0 до 60; от 0 до 100 |
Диапазоны измерений силы постоянного тока амперметров PQ: для модификации PQ 48K, PQ 72 K, PQ 96 K, PQ 144 K PQ 72 RS, PQ 96 RS, PQ 144 RS: мкА мА |
от 0 до 100 от 0 до 1; от 0 до 1,5; от 0 до 2,5; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 10; от 0 до 15; от 0 до 20; от 0 до 25; от 0 до 30; от 0 до 40; от 0 до 60 |
А |
от 0 до 1; от 0 до 1,5; от 0 до 2,5; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 10; от 0 до 15; от 0 до 25; от 0 до 40; от 0 до 60 |
для модификации PQ 72 K, PQ 96 K, PQ 144 K |
от 0 до 100 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Номинальное рабочее напряжение сети при измерении силы переменного тока, В: для модификации EQ48K, EQ72K, EQ96K для модификации EQ144К |
до 300 до 600 |
Номинальное рабочее напряжение сети при измерении силы постоянного тока для всех модификаций PQ, В |
до 150 |
Диапазоны измерений напряжения силы переменного тока вольтметров аналоговых EQ, В |
от 0 д 60; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 400; от 0 до 500; от 0 до 600 (кроме EQ48K) |
Диапазоны измерений напряжения вольтметров РQ: для модификации PQ 48K, PQ 72K, PQ 96 K, PQ 144 K, PQ 72 RS, PQ 96 RS, PQ 144 RS: мВ В для модификации PQ 96 RS, PQ 144 RS, PQ 96 K, PQ 144 K |
от 0 до 60; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 400; от 0 до 600 от 0 до 1; от 0 до 1,5; от 0 до 2,5; от 0 до 4; до 0 до 6; от 0 до 10; от 0 до 15; от 0 до 25; от 0 до 30; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 400 от 0 до 500; от 0 до 600 |
Номинальное рабочее напряжение сети при измерении напряжения, В: для модификации EQ48К для модификаций EQ72K, EQ96K, EQ144К |
до 150; до 300 до 150; до 600 |
Номинальное рабочее напряжение сети при измерении напряжения, В: для модификаций РQ48К, РQ72К, РQ72 RS для модификаций РQ96 К, РQ96RS для модификаций РQ144 К, РQ144RS |
до 150; до300 до 150; до 300; до 600 до 150; до 600 |
Пределы допускаемой дополнительной приведенной погрешности к верхнему значению диапазона измерений, вызванной изменением температуры окружающего воздуха в пределах диапазона рабочих температур, % |
±0,75 |
Пределы допускаемой дополнительной приведенной погрешности к верхнему значению диапазона измерений, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % |
±0,75 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более |
1,5 |
Время успокоения, с, не более |
6 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Температура окружающего воздуха при нормальных условиях применения, °С |
от +21 до +25 |
Диапазон рабочих температур, °С |
от -10 до +55 |
Диапазон температур транспортирования и хранения, °С |
от -25 до +65 |
Потребляемая мощность, В •А: вольтметры |
4,5 |
амперметры с диапазоном до 15 А включительно |
0,8 |
амперметры с диапазоном более 15 А |
0,5 |
Допустимая длительная перегрузка от конечного значения диапазона измерений (не более 2 ч), % |
120 |
Габаритные размеры, мм, не более: для модификаций EQ48K, PQ48K |
48x48x53 |
для модификаций EQ72K, PQ72K |
72x72x53 |
для модификации PQ72RS |
72x72x60 |
для модификаций EQ96K, PQ96K |
96x96x53 |
для модификации PQ96RS |
96x96x52 |
для модификаций EQ144K, PQ144K |
144x144x53 |
для модификации PQ144RS |
144x144x60 |
Масса, кг, не более: для модификаций EQ48K, PQ48K |
0,10 |
для модификаций EQ72K, PQ72K |
0,15 |
для модификации PQ72RS |
0,50 |
для модификаций EQ96K, PQ96K |
0,20 |
для модификации PQ96RS |
0,60 |
для модификаций EQ144K, PQ144K |
0,25 |
для модификации PQ144RS |
0,90 |
Длина шкалы, мм, не более: для модификаций EQ48K, PQ48K |
41 |
для модификаций EQ72K, PQ72K |
61 |
для модификации PQ72RS |
46 |
для модификаций EQ96K, PQ96K, PQ96RS |
97 |
для модификаций EQ144K, PQ144K |
146 |
для модификации PQ144RS |
92 |
Степень защиты по ГОСТ 14254-2015: для корпуса |
IP50; IP52; IP54 |
для клемм |
IP20 |
Сопротивление изоляции, МОм, не менее |
40 |
Группа по механическому воздействию по ГОСТ 22261-94 |
5 |
Средняя наработка на отказ, ч, не менее |
65 000 |
Средний срок службы, лет, не менее |
20 |
