Номер по Госреестру СИ: 59975-15
59975-15 Синхроскопы аналоговые
(SY)
Назначение средства измерений:
Синхроскопы аналоговые SY (далее - синхроскопы) предназначены для измерения и синхронизации разности фаз двух напряжений в одно- и трехфазных электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Синхроскопы аналоговые
Рисунок № 1
Внешний вид.
Синхроскопы аналоговые
Рисунок № 2
Внешний вид.
Синхроскопы аналоговые
Рисунок № 3
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 17.10.2024
Номер записи -
ID в реестре СИ - 373212
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МАРК-1102, SY144S, SY 96 S, SY,
Производитель
Изготовитель - Фирма "Weigel Messgerate GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 27
Выдано извещений - 1
Кол-во периодических поверок - 23
Кол-во средств измерений - 11
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 668 дн.
Приказы РСТ, где упоминается данный тип СИ
№231 от 2015.02.24 Об утверждении типов средств измерений
№2478 от 2019.10.17 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Синхроскопы аналоговые (SY)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Weigel Messgerate GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40553-09 |
Вольтметры щитовые, WQ96RS Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
40726-09 |
Амперметры щитовые, EQ96K Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58684-14 07.10.2019 |
Частотомеры вибрационные, FQ Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58685-14 07.10.2019 |
Частотомеры аналоговые, ZQ Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58686-14 07.10.2019 |
Амперметры и вольтметры аналоговые, EQ Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58687-14 07.10.2019 |
Амперметры и вольтметры аналоговые, WQ Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58688-14 07.10.2019 |
Амперметры и вольтметры аналоговые, PQ Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
59975-15 17.10.2024 |
Синхроскопы аналоговые, SY Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77592-20 25.02.2025 |
Амперметры и вольтметры аналоговые, EQ и PQ Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77578-20 25.02.2025 |
Частотомеры аналоговые, ZQ Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77446-20 10.02.2025 |
Амперметры и вольтметры аналоговые, WQ Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77445-20 10.02.2025 |
Частотомеры вибрационные, FQ Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Кто поверяет Синхроскопы аналоговые (SY)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 1 | 1 | 0 | 0 | 0 | ||
| ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 7 | 1 | 6 | 0 | 5 | 0 | 5 | |||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Синхроскопы аналоговые (SY)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель синхроскопа и титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к синхроскопам аналоговым SY
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».
ГОСТ 8039-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 5. Особые требования к фазометрам, измерителям коэффициента мощности и синхроскопам».
Документация фирмы-изготовителя.
Рекомендации по областям применения в сфере Государственного регулирования обеспечения единства измерений-
- вне сферы.
Поверка
ПоверкаОсуществляется по документу МП 59975-15 «Синхроскопы аналоговые. Методика поверки», утверждённому ФГУП «ВНИИМС» в мае 2014 года.
Основное оборудование, необходимое для поверки:
-
1. Калибратор показателей качества электрической энергии РЕСУРС-К2:
-
- диапазоны выходного фазного напряжения от 2,2 до 317 В и от 0,57 от 0,57 до 83 В;
-
- диапазон углов сдвига фаз от -180° до 180°;
-
- диапазон частот от 45 до 65 Гц, абсолютная погрешность ± 0,005 Гц.
-
2. Генератор напряжений многофункциональный «Парма ГС8.031»:
-
- диапазон выходного фазного напряжения от 0 до 1,44 UH0M, UHOM=220 В;
-
- диапазон частот от 45 до 55 Гц, абсолютная погрешность ± 0,005 Гц.
-
3. Транспортир геодезический ТГ-А (Г.р.5126-75), цена деления 1°, шкала 360°.
Изготовитель
ФирмаWeigel Meegerate GmbH, Германия.Адрес: Erlenstraee 14, 90441 Nurnberg, Germany.
Заявитель
ООО «КРАСП-РУС»
199106, г.Санкт-Петербург, Площадь Морской Славы, д.1, Тел.: +7 (812) 401-44-87 sales@krasp-rus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия синхроскопов основан на измерении и сравнении частоты шины генератора и сети.
Шкала синхроскопов имеет нулевую верхнюю отметку, красную стрелку, отмеченную знаком «+» и черную стрелку, отмеченную знаком «-» и указатель разности частот. Указатель вращается по часовой или против часовой стрелки в зависимости от разницы частот, которые отличаются не менее чем на ±1,0 Гц в однофазных цепях и на ±1,5 Гц в трехфазных. При разнице частот менее указанных указатель отклоняется от нулевого нижнего положения, но не вращается. Указатель не производит движения и находится на нулевой верхней отметке когда частоты равные, а также напряжения фаз совпадают.
Полный круг вращения указателя синхроскопа возможен на 360° в обоих направлениях.
При отключении синхроскопа указатель не виден на шкале (находится в нулевой нижней отметке).
Синхроскопы имеют две модификации, отличающиеся габаритными размерами и массой.
Рабочее положение - вертикальное.

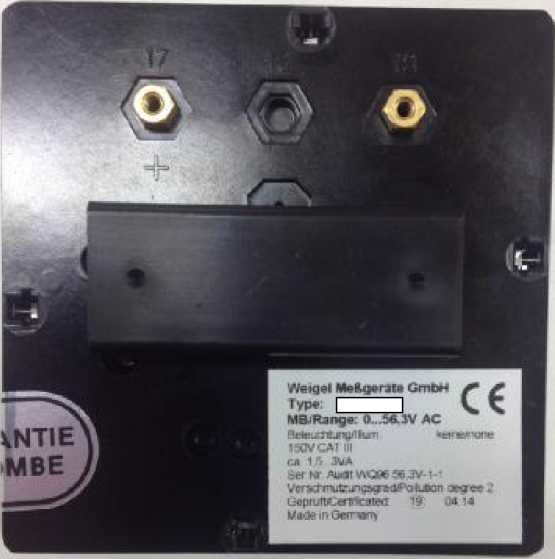

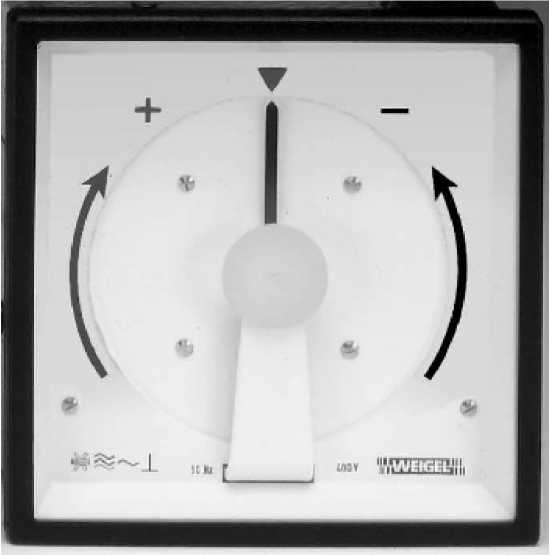

Фотография синхроскопа представлена на рисунке 1, на рисунке 2 - место пломбирования наклейкой.
Рис.1
есто наклейки
Рис.2
В комплект поставки счетчика входят:
-
- синхроскоп аналоговый SY,
-
- инструкция по эксплуатации,
-
- упаковочная коробка.
Методика поверки «Синхроскопы аналоговые. Методика поверки» высылается по требованию организаций производящих поверку.
Таблица 1
|
Наименование параметра |
Нормируемое значение |
|
Диапазоны измеряемых частот, Гц: | |
|
- в однофазной сети; |
49...51 |
|
- в трехфазной сети |
48,5...51,5 |
|
Диапазоны номинального напряжения переменного тока, В |
0 - 60; 0 - 100; 0 - 110; 0 - 230; 0 - 400; 0 - 415; 0 - 440; 0 - 500 |
|
Основная абсолютная погрешность в нулевой верхней отметке, ° |
± 3,6 |
|
Время успокоения, не более, с |
6 |
|
Средняя наработка на отказ, ч |
65 000 |
|
Средний срок службы не менее, лет |
20 |
Таблица 2
|
Модификации синхроскопов |
SY96S |
SY144S |
|
Г абаритные размеры, мм |
96 х 96 х 100 |
144 х 144 х 103 |
|
Масса, кг |
1,0 |
1,1 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением
температуры окружающего в пределах рабочих диапазона температур, %............................±1,0
(градусы ± 3,6).
Температура окружающего воздуха при нормальных условиях применения, °С..................23±2
Диапазон рабочих температур, °С...............................................................от минус 25 до плюс 45
Диапазон температур транспортирования и хранения, °С.................от минус 25 до плюс 65
Относительная влажность воздуха, %....................................................................................... до 75
Степень защиты по ГОСТ 14254-96:
-
- для корпуса....................................................................................IP50 или IP52
-
- для клемм..................................................................................................................................IP20.
