Сведения о средстве измерений: 58684-14 Частотомеры вибрационные

Номер по Госреестру СИ: 58684-14
58684-14 Частотомеры вибрационные
(FQ)

Назначение средства измерений:
Частотомеры вибрационные FQ (далее - частотомеры) предназначены для измерения частоты в однофазных электрических цепях переменного тока.

сертификация программного обеспечения
Внешний вид. Частотомеры вибрационные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Частотомеры вибрационные
Рисунок № 1
Внешний вид. Частотомеры вибрационные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Частотомеры вибрационные
Рисунок № 2
Внешний вид. Частотомеры вибрационные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Частотомеры вибрационные
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 07.10.2019
Номер записи - 149361
ID в реестре СИ - 371761
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

нет модификации, WQ144/2, FTQ96, FQ96-х, FQ96-x, FQ72-Х, FQ144/2, FQ-96, FQ 96/2, FQ 72-x, FQ 144/2, FQ, 2FQ96-х,

Производитель

Изготовитель - Фирма "Weigel Messgerate GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 59
Выдано извещений - 1
Кол-во периодических поверок - 59
Кол-во средств измерений - 8
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Частотомеры вибрационные (FQ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Weigel Messgerate GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40553-09

Вольтметры щитовые, WQ96RS
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
40726-09

Амперметры щитовые, EQ96K
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58684-14
07.10.2019
Частотомеры вибрационные, FQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58685-14
07.10.2019
Частотомеры аналоговые, ZQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58686-14
07.10.2019
Амперметры и вольтметры аналоговые, EQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58687-14
07.10.2019
Амперметры и вольтметры аналоговые, WQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58688-14
07.10.2019
Амперметры и вольтметры аналоговые, PQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
2 года
59975-15
17.10.2024
Синхроскопы аналоговые, SY
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
77592-20
25.02.2025
Амперметры и вольтметры аналоговые, EQ и PQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
77578-20
25.02.2025
Частотомеры аналоговые, ZQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
77446-20
10.02.2025
Амперметры и вольтметры аналоговые, WQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
77445-20
10.02.2025
Частотомеры вибрационные, FQ
Фирма "Weigel Messgerate GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года

Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.

В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Частотомеры вибрационные (FQ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПСЗ "ЯНТАРЬ"
(RA.RU.311205)
  • FQ-96
  • 1 0 1 1 1 0 1
    АО "ДВЗ "ЗВЕЗДА"
    (RA.RU.311383)
  • FTQ96
  • 2 0 2 0 2 0 2
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • нет модификации
  • 1 0 1 0 1 0 1
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • FQ 144/2
  • FQ 72-x
  • FQ144/2
  • 7 0 7 0 7 0 7
    ФБУ "МУРМАНСКИЙ ЦСМ"
    (RA.RU.311466)
    РСТ
  • нет модификации
  • FQ
  • 8 0 8 0 4 0 4
    ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ"
    (RA.RU.310577)
    РСТ
  • FQ144/2
  • FQ
  • FQ72-Х
  • 27 0 27 0 25 0 25
    ФБУ "ПРИМОРСКИЙ ЦСМ"
    (RA.RU.311500)
    РСТ
  • 2FQ96-х
  • FQ96-х
  • FQ96-x
  • 7 0 7 0 7 0 7
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)
    РСТ
  • FQ 144/2
  • 1 0 1 0 1 0 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • FQ 96/2
  • WQ144/2
  • 5 3 0 5 0 5 0 5

    Стоимость поверки Частотомеры вибрационные (FQ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на корпус (шильдик) частотомера и титульный лист инструкции по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к частотомерам вибрационным FQ

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

    ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».

    ГОСТ 7590-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам». Документация фирмы-изготовителя.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    - для применения вне сферы государственного регулирования обеспечения единства измерений.

    Поверка

    Поверка

    Осуществляется по ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки». Основное оборудование, необходимое для поверки:

    - частотомер электронно-счетный Ч3-85/3 (Госреестр 32359-06), диапазон измеряемых частот (канал 1, сигналы синусоидальной и импульсной формы) 0,001 Гц - 150 МГц, основная погрешность опорного генератора по частоте ± 1 х 10-7 Гц за год.


    Изготовитель


    ФирмаWeigel Meegerate GmbH, Германия.
    Адрес: Erlenstraee 14, 90441 Nurnberg, Germany.

    Заявитель

    ООО «КРАСП-РУС»
    199106, г.Санкт-Петербург, Площадь Морской Славы, д.1, Тел.: +7 (812) 401-44-87 sales@krasp-rus.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Частотомеры являются приборами, принцип действия которых основан на использовании механического резонанса. Прибор состоит из электромагнита и ряда упругих стальных пластин на общем основании, соединённом с якорем электромагнита. Электрическое напряжение измеряемой частоты подают на обмотку электромагнита, возникающие при этом колебания якоря передаются пластинам, по вибрации которых определяют значение измеряемой частоты. Двухсистемные вибрационные частотомеры (с двойной шкалой) используются для измерения двух частот в системах для их синхронизации.

    Частотомеры имеют отсчётное устройство в виде рядных вибрирующих пластин.

    Конструктивно приборы выполнены в диэлектрических пластиковых корпусах щитового крепления.

    Частотомеры имеют четыре модификации с одинарной шкалой FQ 48, FQ 72, FQ 96, FQ 144 и две модификации двухсистемных частотомеров FQ 96/2 и FQ 144/2.

    Рабочее положение - вертикальное.

    Фотографии частотомера представлены на рисунках 1 и 2, на рисунке 3 - место пломбировки наклейкой.

    Внешний вид. Частотомеры вибрационные (FQ), http://oei-analitika.ru

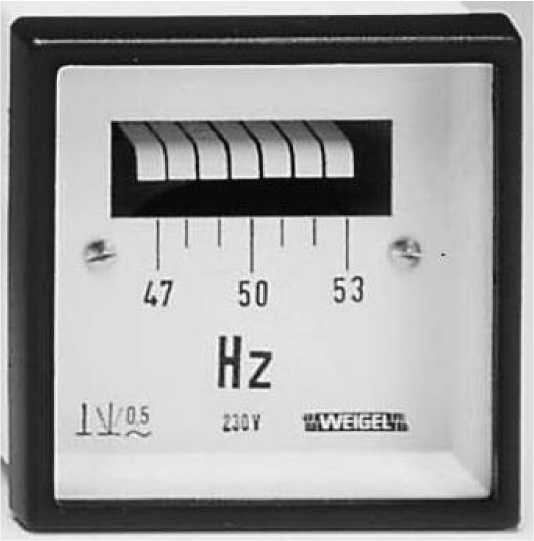

    Частотомер вибрационный FQ с одинарной шкалой

    Рис.1

    Внешний вид. Частотомеры вибрационные (FQ), http://oei-analitika.ru

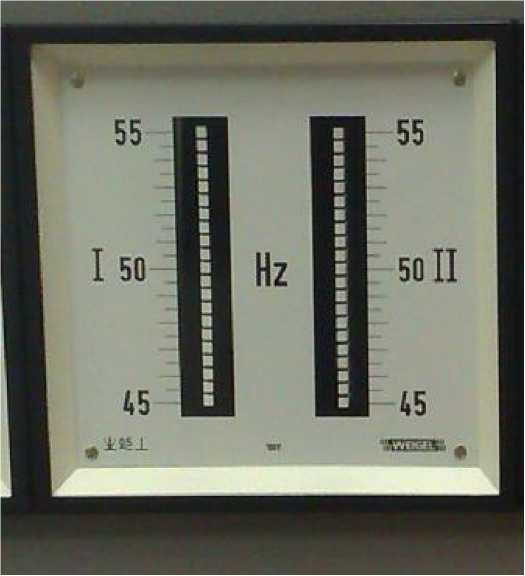

    Частотомер вибрационный FQ с двойной шкалой Рис.2

    Внешний вид. Частотомеры вибрационные (FQ), http://oei-analitika.ru

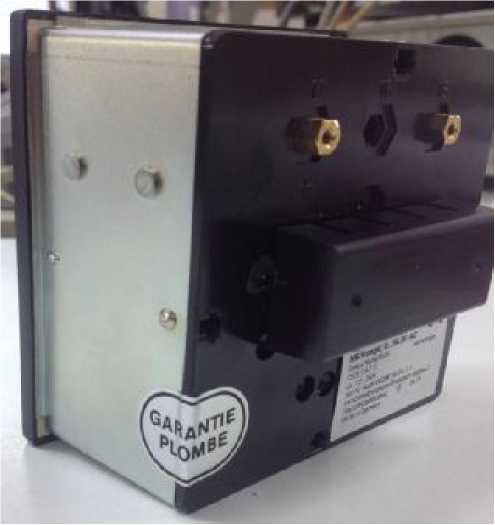

    Место наклейки

    Рис.3


    В комплект поставки частотомера входят:

    - частотомер вибрационный FQ,

    - инструкция по эксплуатации,

    - упаковочная коробка.


    Таблица 1

    Наименование параметра

    Нормируемое значение

    Класс точности

    0,5

    Диапазоны измеряемых частот, Гц и количество пластин в частотомере:

    • - для FQ48;

    • - для FQ72, FQ96, FQ144

    • - только для FQ 96, FQ144

    • - для FQ 96/2

    • - для FQ 144/2

    47 - 53; 57 - 63; (7 пластин)

    47 - 53; 44 - 56;

    57 - 63; 54 - 66; (13 пластин)

    45 - 55; 55 - 65; (21 пластина)

    47 - 53; 57 - 63; (13пластин)

    45 - 55; 55 - 65; (21 пластина)

    Номинальное напряжение переменного тока, В

    100; 110; 230; 400; 500; 600

    Рабочее напряжение, В

    • - для FQ 48;

    • - для FQ72;

    • - для FQ96, FQ144, FQ96/2 и FQ144/2

    600

    100 и 600

    300 и 600

    Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, %

    ± 0,75

    Остаточное отклонение указателя приборов от нулевой отметки шкалы, не более, мм

    1,5

    Время успокоения, не более, с

    6

    Группа механического исполнения по ГОСТ 22261-94

    5

    Средняя наработка на отказ, ч

    65 000

    Средний срок службы не менее, лет

    20

    Таблица 2

    Модификации частотомеров

    FQ48

    FQ72

    FQ96

    FQ96/2

    FQ144

    FQ144/2

    Габаритные размеры устройства, мм

    48x48x61

    72x72x52

    96x96x58

    96x 96x 66

    144x144x58

    Масса, кг

    0,15

    0,3

    0,4

    0,65

    0,8

    1,0

    Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением

    температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий, % ±0,75; Температура окружающего воздуха при нормальных условиях применения, °С.................23±2;

    Диапазон рабочих температур, °С..............................................................от минус 25 до плюс 40;

    Диапазон температур транспортирования и хранения, °С..............от минус 25 до плюс 65;

    Относительная влажность воздуха, %....................................................................................... д о 75;

    Степень защиты по ГОСТ 14254-96:

    • - для корпуса...........................................................................IP50, IP52 или IP54;

    • - для клемм ..................................................................................................................................IP20.
