Номер по Госреестру СИ: 58687-14
58687-14 Амперметры и вольтметры аналоговые
(WQ)
Назначение средства измерений:
Амперметры и вольтметры аналоговые WQ (далее - амперметры и вольтметры) предназначены для измерения силы и напряжения переменного тока в однофазных и трехфазных электрических цепях.
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 1
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 2
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель (шильдик) амперметра или вольтметра и титульный лист инструкции по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам аналоговым WQ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 8.497-93 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Поверка
Поверкаосуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основное оборудование, необходимое для поверки:
- вольтметр амплитудный постоянного и переменного тока «ВА-3.1» (Госреестр 48113-11), диапазон измерения переменного напряжения 0 - 840 В, основная относительная погрешность измерения ± [0,02 + 0,01(ивп/и - 1)] %;
-
- вольтамперфазометр «ВАФ-А» (Госреестр 39937-08), диапазон измерения переменного тока 0
-
- 10 А, основная относительная погрешность измерения ± [1+0,1(Ir /1и -1)]%;
-
- шунт измерительный стационарный 75ШСМ (Госреестр 40474-09), класс точности 0,5, диапазон измерений 75 - 7500 А.
Изготовитель
ФирмаWeigel Meegerate GmbH, Германия.
Адрес: Erlenstraee 14, 90441 Nurnberg, Germany.
Заявитель
ООО «КРАСП-РУС»
199106, г.Санкт-Петербург, Площадь Морской Славы, д.1,
Тел.: +7 (812) 401-44-87
sales@krasp-rus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Приборы относятся к аналоговым показывающим электроизмерительным приборам непосредственного или трансформаторного включения с одинарной или двойной шкалой.
Амперметры и вольтметры с одинарной шкалой (модификации WQ72RS, WQ96RS, WQ144RS) являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные значения соответствуют действующим значениям тока или напряжения. Приборы применяются в однофазных электрических цепях.
Модификации приборов WQ72RS, WQ96RS, WQ144RS имеют отсчётное устройство в виде неравномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Шкалы приборов являются сменными и имеют различный диапазон измерений.
Модификации вольтметров WQ 96/2S, WQ144/2S относятся к аналоговым
показывающим электроизмерительным приборам, состоящим из двух электрически независимых подвижных сердечников и имеют двойную шкалу.
Приборы с двойной шкалой предназначены для одновременного измерения действующих значений напряжения переменного тока в двух точках, один - для индикации напряжения генератора, другой - для индикации напряжения источника питания, что бывает необходимо для синхронизации. Приборы имеют отсчётное устройство в виде линейной вертикальной шкалы (движение стрелки снизу вверх) с нулевой отметкой на краю диапазона и стрелочного указателя. Приборы применяются в трехфазных электрических цепях.
Конструктивно приборы выполнены в корпусах из листовой стали.
Корректор нуля всех приборов - механический.
Амперметры могут включаться в цепь непосредственно (ток до 5 А) и через трансформаторы тока (ток выше 5 А), с вторичными токами 1 А и 5 А.
Вольтметры могут включаться в цепь непосредственно (напряжение до 150 В) и через трансформаторы напряжения (напряжение выше 100 В) с вторичными напряжениями 100 В и 110 В.
Фотографии амперметров и вольтметров представлены на рисунках 1 и 2, на рисунке 3 -место пломбирования наклейкой.

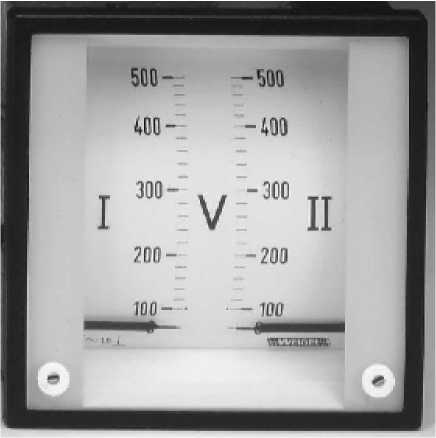

Вольтметр с двойной шкалой Рис.1

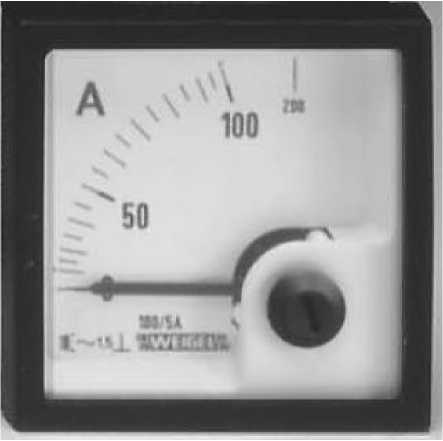

Амперметр с одинарной шкалой Рис. 2

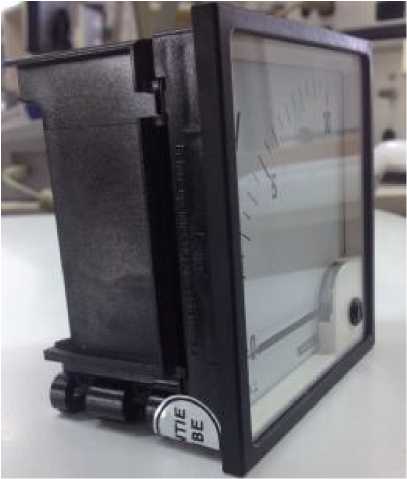

Место наклейки
Рис.3
В комплект поставки входят:
- амперметр или вольтметр аналоговый WQ,
- инструкция по эксплуатации,
- упаковочная коробка.
Обозначение модификаций и основные технические характеристики амперметров и вольтметров модификаций WQ72RS, WQ96RS, WQ144RS приведены в таблице 1.
Таблица 1
Наименование параметра |
Нормируемое значение |
Класс точности |
1,5 |
Номинальный диапазон частот, Гц |
45 - 65 |
Диапазоны измерений силы переменного тока |
0-40; 0-60; 0-100; 0-150; 0-250; 0-400; 0-600 мА 0-1; 0-1,5; 0-2,5; 0-4; 0-5; 0-6; 0-10; 0-15; 0-25; 0-40; 0-60; 0-100 А |
Номинальное рабочее напряжение при измерении переменного тока, В | |
- для WQ72RS, WQ144RS |
300 |
- для WQ96RS |
600 |
Диапазоны измерений напряжения переменного тока, В |
0-6; 0-10; 0-15; 0-25; 0-40; 0-60; 0-100; 0-150; 0-250; 0-400; 0-500; 0-600 |
Номинальное рабочее напряжение при измерении переменного напряжения, В Непосредственное включение: | |
- для WQ72RS; |
150, 300 и 600 |
- для WQ96RS; |
150 и 600 |
- для WQ144RS. С внешним трансформатором напряжения: |
300 и 600 |
- для WQ72RS, WQ96RS |
150 |
- для WQ144RS |
300 |
Потребляемая мощность, В •А: | |
- амперметры: | |
- для WQ72RS; |
0,5 |
- для WQ96RS; |
0,7 |
- для WQ144RS. |
1,0 |
- вольтметры: | |
- для WQ72RS; |
1,5 |
- для WQ96RS; |
2,3 |
- для WQ144RS. |
3,0 |
Обозначение модификаций и основные технические характеристики вольтметров WQ 96/2S, WQ144/2S приведены в таблице 2.
Таблица 2
Наименование параметра |
Нормируемое значение |
Класс точности |
1,5 |
Диапазон частот, Гц |
50 - 100 |
Диапазоны измерений напряжения переменного тока (для |
0 - 100; 0 - 110; 0 - 150; 0 - 250; |
каждой шкалы), В: |
0 - 500; 0 - 600 |
Номинальное рабочее напряжение при измерении переменного напряжения, В |
300 и 600 |
Потребляемая мощность, В • А - модификация WQ 96/ 2S при напряжении в диапазоне, В 0-150 |
2,2 |
0-250 |
2,3 |
0-500 |
2,1 |
0-600 |
2,5 |
0-100 |
1,8 |
0-110 |
2,0 |
- модификация WQ 144/ 2S при напряжении в диапазоне, В 0-150 |
2,6 |
0-250 |
3,9 |
0-500 |
3,8 |
0-600 |
4,5 |
0-100 |
2,5 |
0-110 |
2,3 |
Габаритные размеры, масса и длина шкалы приборов приведены в таблице 3. Таблица 3
Модификации амперметров и вольтметров |
WQ72RS |
WQ96RS |
WQ96/2S |
WQ144RS |
WQ144/2S |
Г абаритные размеры |
72 х 72 х |
96 х 96 х |
96 х 96 х |
144 х 144 х |
144 х 144 |
устройства, мм |
57 |
60 |
115 |
60 |
х 121 |
Длина шкалы, мм |
69 |
94 |
60 |
146 |
97 |
Масса, кг |
0,2 |
0,3 |
1,2 |
0,6 |
1,5 |
Общие технические характеристики приборов приведены в таблице 4.
Таблица 4
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % |
± 0,75 |
Остаточное отклонение указателя приборов от нулевой отметки шкалы, не более, мм |
1,5 |
Время успокоения, не более, с |
6 |
Температура окружающего воздуха при нормальных условиях применения, °С |
23±2 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий, % |
±0,75 |
Диапазон рабочих температур, °С |
от минус 10 до плюс 55 |
Диапазон температур транспортирования и хранения, °С |
от минус 25 до плюс 65 |
Степень защиты по ГОСТ 14254-96:
|
IP50, IP52 или IP54 IP20 |
Допустимая длительная перегрузка (не более 2 ч) |
120% от конечного значения диапазона измерений |
Сопротивление изоляции, не менее, МОм |
40 |
Группа механического исполнения по ГОСТ 22261-94 |
5 |
Средняя наработка на отказ, ч |
65 000 |
Средний срок службы не менее, лет |
20 |
