Номер по Госреестру СИ: 58688-14
58688-14 Амперметры и вольтметры аналоговые
(PQ)
Назначение средства измерений:
Амперметры и вольтметры аналоговые PQ (далее - амперметры и вольтметры) предназначены для измерения силы и напряжения постоянного тока в однофазных электрических цепях.
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 1
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 2
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус (шильдик) прибора и на титульный лист инструкции по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам аналоговым PQГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»; Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основное оборудование, необходимое для поверки:
-
- вольтметр амплитудный постоянного и переменного тока «ВА-3.1» (Госреестр 48113-11), диапазон измерения постоянного напряжения 0 - 1200 В, основная относительная погрешность измерения ±[0,05+0,01 (UBn/U - 1)] %;
-
- вольтметр универсальный цифровой GDM-78251A (Госреестр 38428-08), диапазон измерения постоянного тока 0,1 мкА - 100 мА, основная относительная погрешность измерения
± [0,0005Х+15к]%; диапазон измерения постоянного тока 100 мА - 10 А, основная относительная погрешность измерения ± [0,002Х+15к]%;
-
- шунт измерительный стационарный 75ШСМ (Госреестр 40474-09), класс точности 0,5, диапазон измерений 75 - 7500 А.
Изготовитель
ФирмаWeigel Meegerate GmbH, Германия.
Адрес: Erlenstraee 14, 90441 Nurnberg, Germany.
Заявитель
ООО «КРАСП-РУС»
199106, г.Санкт-Петербург, Площадь Морской Славы, д.1,
Тел.: +7 (812) 401-44-87
sales@krasp-rus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Приборы относятся к аналоговым показывающим электроизмерительным приборам.
Амперметры и вольтметры являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные показания соответствуют действующему значению тока или напряжения.
Приборы имеют отсчётное устройство в виде равномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Корректор нуля - механический.
Конструктивно приборы выполнены (модификации PQ 48 K, PQ 72 K, PQ 96 K, PQ 144 K) в диэлектрических пластиковых корпусах или в корпусах из листовой стали (модификации PQ 72 RS, PQ 96 RS, PQ 144 RS) щитового крепления. Шкалы приборов в диэлектрических пластиковых корпусах являются сменными и имеют различный диапазон измерений.
Фотографии амперметров и вольтметров представлены на рисунках 1 и 2, на рисунке 3 -место пломбировки наклейкой.

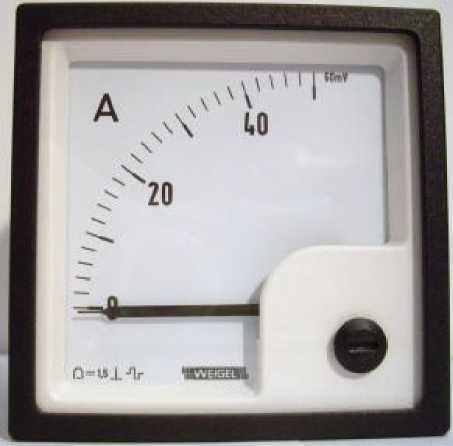

Амперметр аналоговый PQ Рис.1

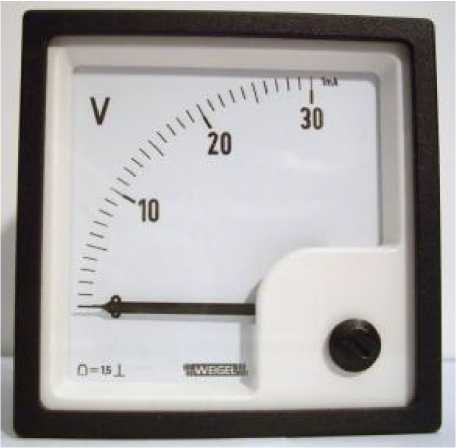

Вольтметр аналоговый PQ Рис. 2

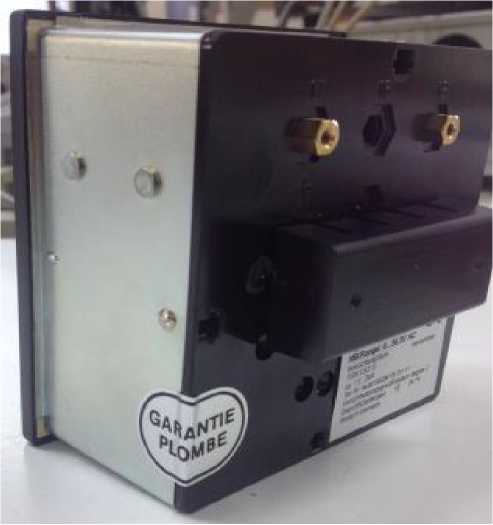

Место наклейки
Рис. 3
В комплект поставки входят:
-
- амперметр или вольтметр аналоговый PQ,
-
- инструкция по эксплуатации,
-
- упаковочная коробка.
Обозначение модификаций и основные технические характеристики амперметров и вольтметров приведены в таблицах 1 и 2.
Таблица 1
Наименование параметра |
Нормируемое значение |
Класс точности |
1,5 |
Диапазоны измерений силы постоянного тока амперметров |
0 -100 мкА; 0-1; 0-1,5; 0-2,5; 0-4; 0-5; 0-6; 0-10; 0-15; 0-20; 0-25; 0-40; 0-60 мА 0-1; 0-1,5; 0-2,5; 0-4; 0-5; 0-6; 0-10; 0-15; 0-25; 0-40; 0-60; 0-100 А (кроме PQ48K) |
Номинальное рабочее напряжение при измерении постоянного тока для всех модификаций, В |
150 |
Диапазоны измерений напряжения постоянного тока вольтметров |
0-60; 0-100; 0-150; 0-250; 0-400; 0-600 мВ 0-1; 0-1,5; 0-2,5; 0-4; 0-6; 0-10; 015; 0-25; 0-40; 0-60; 0-100; 0-150; 0-250; 0-400; 0-500; 0-600 В (кроме PQ48K, PQ72 К, PQ72RS) |
Номинальное рабочее напряжение при измерении постоянного напряжения, В:
|
150 и 300 150; 300 и 600 150 и 600 |
Чувствительность, кОм/В |
1 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % |
± 0,75 |
Остаточное отклонение указателя приборов от нулевой отметки шкалы, не более, мм |
1,5 |
Время успокоения, не более, с |
6 |
Потребляемая мощность, В •А:
|
4,5 0,8 0,5 |
Допустимая длительная перегрузка (не более 2 ч) |
120% от конечного значения диапазона измерений |
Сопротивление изоляции, не менее, МОм |
40 |
Группа механического исполнения по ГОСТ 22261-94 |
5 |
Средняя наработка на отказ, ч |
65 000 |
Средний срок службы не менее, лет |
20 |
Таблица 2
Модификации |
PQ48K |
PQ72K |
PQ72RS |
PQ96K |
PQ96RS |
PQ144K |
PQ144RS |
Длина шкалы, мм |
41 |
61 |
46 |
97 |
97 |
146 |
92 |
Габаритные размеры, мм |
48x48x53 |
72x72x53 |
72x72x60 |
96x96x53 |
96x96x52 |
144x144 x53 |
144x144x 60 |
Масса, кг |
0,11 |
0,15 |
0,5 |
0,2 |
0,6 |
0,25 |
0,9 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые ±10 °С в пределах рабочих условий, % ±0,75 Температура окружающего воздуха при нормальных условиях применения, °С..................23±2
Диапазон рабочих температур, °С...............................................................от минус 10 до плюс 55
Диапазон температур транспортирования и хранения, °С.................от минус 25 до плюс 65
Относительная влажность воздуха, %........................................................................................ до 75
Степень защиты по ГОСТ 14254-96:
-
- для корпуса.................................................................................IP50, IP52 или IP54
-
- для клемм.......................................................................................IP20.
