Руководство по эксплуатации «МОДУЛИ ПИТАНИЯ МП-8012 AXIe-0» (ФТКС.468260.182РЭ)

Руководство по эксплуатации

Тип документа

МОДУЛИ ПИТАНИЯ МП-8012 AXIe-0

Наименование

ФТКС.468260.182РЭ

Обозначение документа

ООО "ИЦРМ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

УТВЕРЖДАЮ

(в части раздела 3 «Методика поверки»)

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

Генеральный директор

ООО «VXI-Системы»

МОДУЛИ ПИТАНИЯ МП-8012 АХ1е-0

Руководство по эксплуатации

ФТКС.468260.182РЭ

2020

3.2 Операции поверки

3.2.1 При проведении поверки должны выполняться операции, указанные в таблице 3.1.

Инв. № подл. | Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

О)

X—

О

V-

о

Таблица 3.1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке или после ремонта

периодической поверке

1    Внешний осмотр

3.6.1

+

+

2    Проверка номера версии и

контрольной суммы исполняемого кода (цифрового идентификатора ПО)

3.6.2

+

+

3 Опробование

3.6.3

+

+

4 Определение метрологических характеристик:

4.1 Определение абсолютной погрешности воспроизведения напряжения постоянного тока

3.6.4.1

+

+

4.2 Определение абсолютной погрешности измерений выходного напряжения постоянного тока

3.6.4.2

+

+

4.3 Определение нестабильности выходного напряжения постоянного тока при изменении силы тока нагрузки

3.6.4.3

+

+

4.4 Определение СКЗ уровня пульсаций выходного напряжения

3.6.4.4

+

+

4.5 Определение абсолютной погрешности воспроизведения силы постоянного тока

3.6.4.5

+

+

4.6 Определение абсолютной погрешности измерения силы постоянного тока

3.6.4.6

+

+

4.7 Определение нестабильности выходного тока при изменении выходного напряжения на нагрузке

3.6.4.7

+

+

о ю Т~~

ФТКС.468260.182РЭ

Лист

24

Изм.

Лист

№ докум.

Подп.

Дата

3.3 Средства поверки

  • 3.3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 3.2.

  • 3.3.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 3.3.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

Таблица 3.2 - Средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Основные средства поверки

  • 3.6.4.3,

  • 3.6.4.4,

3.6.4.6,

3.6.4.7

Нагрузка электронная программируемая серий EA-EL 9000 В, EA-EL 9000 DT, EA-ELR 5000 (модификация EA-EL 9080-170 В): Верхний предел измерений силы постоянного тока (1ПРЕд) : 170 А; Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А: ±0,002-1пред

Верхний   предел   измерений   напряжения   постоянного   тока

(Сдред) : 8 0 В;

Пределы   допускаемой   абсолютной   погрешности   измерений

напряжения постоянного тока, В: ±0,001-иПРЕд

Верхний    предел    измерений    электрической    мощности

(Рпред) -1200 Вт;

Пределы   допускаемой   абсолютной   погрешности   измерений

электрической мощности, Вт: ±0,002-РПред

3.6.4.1 -

3.6.4.7

Вольтметр универсальный GDM-78261:

Диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока

±(0,004 5 %-ииэм + 0,000 6 % -Unp) ; диапазон измерений напряжения переменного тока от 0 до 750 В, в диапазоне частот от 3 Гц до 300 кГц, пределы допускаемой относительной погрешности измерений напряжения переменного тока ±(0,06 %-иизм + 0,04 % -иПр) , диапазон измерений силы постоянного тока от 0 до 10 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ±(0,15 % -1изм + 0,008 %-1пр), где иизм - измеренные значения напряжения постоянного и переменного тока, Unp - значение предела измерений напряжения постоянного и переменного тока, 1изм и 1Пр ~ измеренные значения силы постоянного тока и значения предела измерений силы постоянного тока соответственно

15036

ФТКС.468260.182РЭ

Лист

25

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

Продолжение таблицы 3.2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Вспомогательные средства поверки

3.6.4.5,

3.6.4.6

Шунт измерительный стационарный 75ШИП1-20-0,5: Номинальный ток 20 А; номинальное значение электрического сопротивления 3750,00 мкОм; класс точности 0,5, пределы допускаемой основной приведённой к верхнему пределу измерения погрешности ±0,5  %

3.5.1

Термогигрометр ИВА-6Н-Д:

Диапазон измерения температуры от 0 до плюс 60 °C, Пределы допускаемой основной абсолютной погрешности измерений температуры не более: ±0,3 °C; диапазон измерения относительной влажности от 0 до 90  %, пределы допускаемой

основной абсолютной погрешности измерений относительной влажности, при 23 °C: ±2,0  %; диапазон измерений

атмосферного давления от 700 до 1100 гПа, пределы допускаемой абсолютной погрешности измерений атмосферного давления не более: ±2,5 гПа.

Вспомогательное оборудование

3.6.4

Управляющий ПК с внешними устройствами и следующим установленным программным обеспечением:

  • - операционная система Windows (32-bit);

  • - комплект ПО модулей Информтест

3.6.4

ФТКС.469133.014 Шасси СН-06 АХ1е-0

3.6.4.3 -

3.6.4.7

Кабель МП ФТКС.685621.600

3.6.4.1-

3.6.4.4

Комплект кабелей FLK TL940

3.6.4.5 -

3.6.4.7

Кабель LK410L-41/A с дополнительным разъёмом типа «Крокодил»

3.6.4.5,

3.6.4.6

Провод ПУГВ 1x2,5

3.6.4.5,

3.6.4.6

Кабель соединительный GTL-105A

Примечания

  • 1 При проведении поверки допускается применять другие аналогичные средства измерений, обеспечивающие измерения соответствующих параметров с требуемой точностью.

  • 2 При поверке должны использоваться средства измерений утвержденных типов.

  • 3 Используемые при поверке средства измерений должны быть поверены в соответствии с требованиями приказа Минпромторга России от 2 июля 2015 г. № 1815 и иметь действующее свидетельство о поверке (знак поверки).

ФТКС.468260.182РЭ

Лист

26

Изм.

Лист

№ докум.

Подп.

Дата

3.4 Требования безопасности

  • 3.4.1 К проведению поверки допускаются лица, изучившие настоящее руководство по эксплуатации модуля питания и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

  • 3.4.2 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в настоящем руководстве по эксплуатации.

3.5 Условия поверки и подготовка к ней

3.5.1 При проведении поверки должны быть окружающей среды:

соблюдены следующие условия

20 ± 2;

от 45 до 80  %;

от 84,0 до 106,7

(от 630 до 800).

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт.ст.)

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

3.6 Порядок проведения поверки

  • 3.6.1 Внешний осмотр

  • 3.6.1.1 При внешнем осмотре проверить:

  • 1) комплектность модуля питания на соответствие паспорту ФТКС.468260.182ПС;

  • 2) наличие товарного знака фирмы-изготовителя и заводского номера;

  • 3) отсутствие механических повреждений корпуса. Все надписи должны быть четкими и ясными;

  • 4) все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

Результат внешнего осмотра считать положительным, если комплектность соответствует паспорту, все надписи четкие и ясные, отсутствуют механические повреждения модуля питания.

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.182РЭ

Лист

27

3.6.2 Проверка номера версии и контрольной суммы исполняемого кода (цифрового идентификатора ПО)

Проверку контрольной суммы исполняемого кода (цифрового идентификатора ПО) выполнять следующим образом:

на управляющей панели нажать кнопку «Подробнее»; откроется окно с информацией о модуле питания. Сравнить отображаемый в информационном окне номер версии прошивки с номером версии, указанным в паспорте на данный модуль питания;

нажать кнопку «Метрология»;

в результате будет произведен расчёт контрольной суммы файла библиотеки математических преобразований unmp8012_math.dll; в появившемся окне наблюдать признаке (контрольной сумме) значимыми частями ПО;

сравнить контрольную сумму с питания.

1)

2)

5)

б)

информацию об идентификационном файлов, являющихся метрологически

записанной в паспорте на модуль

Результаты проверки считать положительными, если полученные идентификационные данные (номер версии и контрольная сумма исполняемого кода) совпадают с идентификационными данными, модуля питания.

записанными в

паспорте

3.6.3 Опробование

3.6.3.1 Установить модуль питания в шасси

как описано в

2.2.3.3.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

3.6.3.2 Включить питание шасси, установив панели в положение «I».

переключатель

на задней

3.6.3.3 Дождаться окончания процедуры самотестирования модуля питания.

Результаты опробования считать положительными, если по окончании самотестирования отсутствует звуковой сигнал, свидетельствующий о неисправности модуля питания, отсутствует сообщение «SelfTest не пройден».

3.6.4 Определение метрологических характеристик

ВНИМАНИЕ! ПРИ ПРОВЕДЕНИИ ПОВЕРКИ ВСЕ ОБОРУДОВАНИЕ ДОЛЖНО ЗАЗЕМЛЕНО!

Определение метрологических характеристик модуля питания в составе шасси АХ1е-0. Процедура установки модуля питания в приведена в п. 2.2.3.3.

БЫТЬ

производится

шасси

ВНИМАНИЕ! ПЕРЕД УСТАНОВКОЙ МОДУЛЯ ПИТАНИЯ В ШАССИ НЕОБХОДИМО ПРОВЕРИТЬ, ЧТО ШАССИ ВЫКЛЮЧЕНО.

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.182РЭ

Лист

3.6.4.1 Определение абсолютной погрешности воспроизведения напряжения постоянного тока

Определение абсолютной погрешности воспроизведения напряжения постоянного тока проводить в следующем порядке:

1) подготовить рабочее место для поверки:

а)

в)

г)

подготовить приборы и принадлежности:

вольтметр универсальный GDM-78261 (далее - вольтметр);

- комплект

установить

подключить

установить

и «-»;

подключить

кабелей FLK TL940;

модуль питания в шасси как описано в п. 2.2.3.3, шасси к ПК по интерфейсу Ethernet;

перемычки между контактами «+S» и «+», а также «-S»

вольтметр к контактам «+S» и «-S» с помощью

Д)

е)

ж)

комплекта кабелей FLK TL94 0 или аналогичного;

включить вольтметр. Установить на вольтметре режим измерения постоянного напряжения, диапазон - авто;

включить шасси, дождаться окончания самотестирования; включить ПК, на ПК запустить управляющую панель (файл MP8012.exe), выбрав используемый модуль питания;

Инв. № подл. | Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

о ю

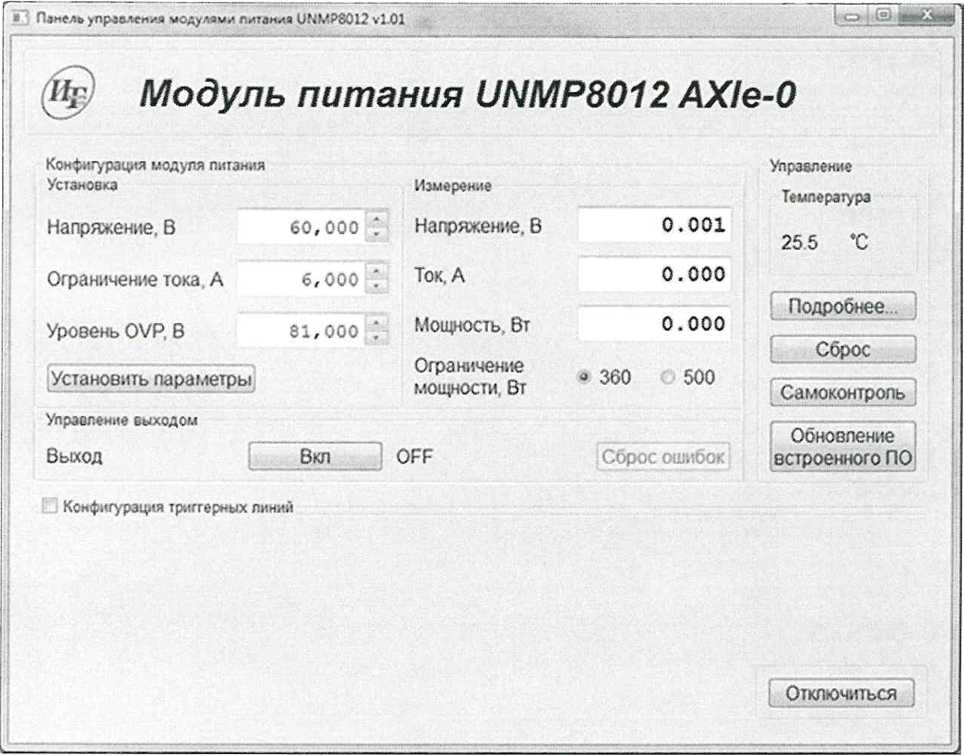

Рисунок 3.1

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.182РЭ

Лист

29

  • 2) на управляющей панели в разделе «Установка» задать следующие параметры:

  • -  «Напряжение, В» - 0,1 (1-я точка поверки из таблицы 3.3);

  • -  «Ограничение тока, А» - 1;

  • -  «Уровень OVP» - должен быть больше чем заданное напряжение;

  • 3) нажать кнопку «Установить параметры»;

  • 4) подать на выход модуля питания заданное напряжение, нажав кнопку «Выход» - «Вкл»;

  • 5) измеренное вольтметром напряжение постоянного тока воспроизводимое модулем питания зарегистрировать как Uo;

  • 6) вычислить абсолютную погрешность воспроизведения напряжения постоянного тока по формуле

ди = их - и0,                                 (1)

где Ux - заданное модулем питания значение напряжения постоянного тока, В;

Uo - значение напряжения постоянного тока, измеренное вольтметром на выходе модуля питания, В.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

Таблица 3.3

Точка поверки

Устанавливаемое значение выходного напряжения (Ux) , В

Пределы допускаемой абсолютной погрешности воспроизведения и измерений напряжения постоянного тока, мВ

1

о

1—1

±15,05

2

1

±15,50

3

5

±17,50

4

10

±20,00

5

20

±25,00

6

30

±30,00

7

40

±60,00

8

50

±65,00

9

60

±70,00

10

70

±75,00

11

80

±80,00

  • 7) повторить действия 2) -7) для значений напряжения, соответствующих точкам проведения поверки 2 - 11;

  • 8) отключить подачу напряжения на выход модуля питания, нажав кнопку «Выход» - «Выкл»;

  • 9) по окончании поверки завершить работу программы, выключить ПК, выключить шасси.

Результат поверки считать положительным, если вычисленная абсолютная погрешность воспроизведения выходного напряжения постоянного тока не превышает значений, приведенных в таблице 3.3.

15036

ФТКС.468260.182РЭ

Лист

30

Изм.

Лист

№ докум.

Подп.

Дата

3.6.4.2 Определение абсолютной погрешности измерений выходного напряжения постоянного тока

Определение абсолютной погрешности измерений выходного напряжения постоянного тока проводить в следующем порядке: подготовить рабочее место для поверки:

а)

1)

В)

подготовить приборы и принадлежности:

- вольтметр универсальный GDM-78261 (далее - вольтметр); комплект

установить подключить установить и «-»;

подключить

кабелей FLK TL940;

модуль питания в шасси как описано в п. 2.2.3.3, шасси к ПК по интерфейсу Ethernet;

перемычки между контактами «+S» и «+», а также «-S»

вольтметр к контактам «+S» и «-S»;

2)

е)

ж)

включить вольтметр. Установить на вольтметре режим измерения постоянного напряжения,

включить шасси

включить ПК, МР8012.ехе), управляющей

на

параметры:

  • - «Напряжение,

  • - «Ограничение

диапазон - авто;

, дождаться окончания самотестирования; на ПК запустить управляющую панель (файл выбрав используемый модуль питания;

панели в разделе «Установка» задать следующие

В» - 0,1 (1-я точка поверки из таблицы 3.3); тока, А» - 1;

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

5)

6)

  • - «Уровень OVP» - должен быть больше чем заданное напряжение; нажать кнопку «Установить параметры»;

подать на выход модуля питания заданное напряжение, нажав кнопку «Выход» - «Вкл»;

зарегистрировать измеренное модулем питания напряжение, отображаемое на управляющей панели в разделе «Измерение» в поле «Напряжение», как UM;

измеренное вольтметром выходное напряжение модуля питания зарегистрировать как Uo;

вычислить погрешность измерений выходного напряжения по формуле

ли = им - и0,

(2)

где UM - значение напряжения постоянного тока, измеренное модулем питания, В;

Uo - значение напряжения постоянного тока, измеренное вольтметром на выходе модуля питания.

  • 8) повторить действия 2) -7) для значений напряжения, соответствующих точкам проведения поверки 2 - 11, таблицы 3.3;

  • 9) отключить подачу напряжения на выход модуля питания, нажав кнопку «Выход» - «Выкл»;

  • 10) по окончании поверки завершить работу программы, выключить ПК, выключить шасси.

Результат поверки считать положительным, если вычисленная абсолютная погрешность измерений выходного напряжения постоянного тока не превышает значений, приведенных в таблице 3.3.

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.182РЭ

Лист

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

3.6.4.3 Определение нестабильности выходного напряжения постоянного тока при изменении силы тока нагрузки

Определение нестабильности выходного напряжения постоянного тока при изменении силы тока нагрузки от 100 до 10  % от конечного значения

диапазона измерений в режиме стабилизации напряжения проводить в следующем порядке:

  • 1) подготовить рабочее место для поверки:

а) подготовить приборы и принадлежности:

  • - вольтметр универсальный GDM-78261 (далее - вольтметр);

  • - нагрузка электронная EA-EL 9080-170 (далее - нагрузка электронная);

  • -  кабель МП ФТКС.685621.600;

  • -  комплект кабелей FLK TL940;

б) установить модуль питания в шасси как описано в п. 2.2.3.3, подключить шасси к ПК по интерфейсу Ethernet;

в) собрать рабочее место в соответствии с рисунком В.1 (Приложение В). Модуль питания подключается по двухпроводной схеме с внешней цепью ОС (см. п. 2.3.3 Подключение объекта контроля);

г) включить шасси, дождаться окончания самотестирования;

д) включить приборы в соответствии с инструкцией на них;

е) установить вольтметр в режим измерения напряжения постоянного тока, диапазон - авто;

ж) включить ПК, на ПК запустить управляющую панель (файл MP8012.exe), выбрав используемый модуль питания;

  • 2) измерить нестабильность выходного напряжения в диапазоне 30 В»:

а) переключатель «Ограничение мощности» установить в положение

«500»;

б) на управляющей панели в разделе «Установка» задать следующие параметры:

  • -  «Напряжение, В» - 30;

  • -  «Ограничение тока, А» - 12,2;

  • - «Уровень OVP» - должен быть больше, чем заданное напряжение;

в) нажать кнопку «Установить параметры»;

г) убедиться, что выход нагрузки электронной выключен;

д) на нагрузке электронной задать следующие значения параметров:

  • -  сопротивление нагрузки - 2 Ом;

  • -  ток нагрузки - 1 А;

е) подать на выход модуля питания заданное напряжение, нажав кнопку «Выход» - «Вкл»;

ж) на нагрузке электронной включить выход;

з) плавно увеличить ток нагрузки до 12 А;

и) по истечении 1 мин измерить выходное напряжение модуля питания, фиксируя показания вольтметра, зарегистрировать его как Щ;

к) на нагрузке электронной установить выходной ток равным 1,2 А;

л) по истечении 1 мин измерить выходное напряжение модуля питания, фиксируя показания вольтметра, зарегистрировать его как U2;

м) отключить подачу напряжения на выход модуля питания, нажав кнопку «Выход» - «Выкл»;

н) выключить выход на нагрузке электронной;

ФТКС.468260.182РЭ

Лист

32

Изм.

Лист

№ докум.

Подп.

Дата

о) вычислить нестабильность выходного напряжения модуля питания по формуле

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

о

ди = щ - и2,                              (3)

где их - выходное напряжение модуля питания при максимальном токе нагрузки, В;

U2 - выходное напряжение модуля питания при токе нагрузки, равном 10  % от конечного значения диапазона измерений, В.

  • 3) измерить нестабильность выходного напряжения в диапазоне «< 80 В»:

а) переключатель «Ограничение мощности» установить в положение «500»;

б) на управляющей панели в разделе «Установка» задать следующие параметры:

  • -  «Напряжение, В» - 80;

  • -  «Ограничение тока, А» - 5 А;

  • - «Уровень OVP» - должен быть больше, чем заданное напряжение;

в) нажать кнопку «Установить параметры»;

г) на нагрузке электронной задать:

  • -  сопротивление нагрузки - 15 Ом;

  • -  ток нагрузки - 1 А;

д) подать на выход модуля питания заданное напряжение, нажав кнопку «Выход» - «Вкл»;

е) на нагрузке электронной включить выход;

ж) плавно увеличить ток нагрузки до 4,5 А;

з) по истечении 1 мин измерить выходное напряжение модуля питания, фиксируя показания вольтметра, зарегистрировать его как Ux;

и) на нагрузке электронной установить выходной ток равным 0,4 А;

к) по истечении 1 мин измерить выходное напряжение модуля питания, фиксируя показания вольтметра, зарегистрировать его как U2;

л) повторить действия 2 е) - о) ;

  • 4) по окончании поверки завершить работу программы, выключить ПК, выключить шасси.

Результат поверки считать положительным, если нестабильность выходного напряжения при изменении тока нагрузки от 100  % до 10  % от

максимальной, не превышает следующих значений:

  • - для диапазона «^ 30 В» - не более ±40 мВ;

  • - для диапазона «^ 80 В» - не более ±10 мВ.

3.б.4.4 Определение СКЗ уровня пульсаций выходного напряжения

Определение СКЗ уровня пульсаций выходного напряжения проводить в следующем порядке:

1) подготовить рабочее место для поверки:

а) подготовить приборы и принадлежности:

  • -  вольтметр универсальный GDM-78261 (далее - вольтметр);

  • - нагрузка электронная EA-EL 9080-170 (далее - нагрузка электронная);

  • -  кабель МП ФТКС.685621.600;

  • -  комплект кабелей FLK TL940.

б) установить модуль питания в шасси как описано в п. 2.2.3.3, подключить шасси к ПК по интерфейсу Ethernet;

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.182РЭ

Лист

33

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

в) собрать рабочее место в соответствии с рисунком В.1 (Приложение В). Модуль питания подключается по двухпроводной схеме с внешней цепью ОС (см. п. 2.3.3 Подключение объекта контроля);

г) включить шасси, дождаться окончания самотестирования;

д) включить приборы в соответствии с инструкцией на них;

е) установить вольтметр в режим измерения переменного напряжения, диапазон - авто;

ж) включить ПК, на ПК запустить управляющую панель (файл MP8012.exe), выбрав используемый модуль питания;

  • 2) определить СКЗ уровня пульсаций в диапазоне 30 В»:

а) на управляющей панели в разделе «Установка» задать следующие параметры:

  • -  «Напряжение, В» - 30;

  • -  «Ограничение тока, А» - 12;

  • - «Уровень OVP» - должен быть больше, чем заданное напряжение;

б) нажать кнопку «Установить параметры»;

в) убедиться, что выход нагрузки электронной выключен;

г) на нагрузке электронной задать следующие значения параметров:

  • -  сопротивление нагрузки - 2 Ом;

  • -  ток нагрузки - 1 А;

д) подать на выход модуля питания заданное напряжение, нажав кнопку «Выход» - «Вкл»;

е) на нагрузке электронной включить выход;

ж) плавно увеличить ток нагрузки до 10 А;

з) по истечении 1 мин измерить выходное напряжение модуля питания, фиксируя показания вольтметра;

и) отключить подачу напряжения на выход модуля питания, нажав кнопку «Выход» - «Выкл»;

к) выключить выход на нагрузке электронной;

  • 3) определить СКЗ уровня пульсаций в диапазоне «^ 80 В»:

а) на управляющей панели в разделе «Установка» задать следующие параметры:

  • -  «Напряжение, В» - 80;

  • -  «Ограничение тока, А» - 4,5;

  • - «Уровень OVP» - должен быть больше, чем заданное напряжение;

б) нажать кнопку «Установить параметры»;

в) на нагрузке электронной задать следующие значения параметров:

  • -  сопротивление нагрузки - 15 Ом;

  • -  ток нагрузки - 1 А;

г) подать на выход модуля питания заданное напряжение, нажав кнопку «Выход» - «Вкл»;

д) на нагрузке электронной включить выход;

е) плавно увеличить ток нагрузки до 4 А;

ж) по истечении 1 мин измерить выходное напряжение модуля питания, фиксируя показания вольтметра;

з) отключить подачу напряжения на выход модуля питания, нажав кнопку «Выход» - «Выкл»;

и) выключить выход на нагрузке электронной;

  • 4) по окончании поверки завершить работу программы, выключить ПК, выключить шасси.

Результаты поверки считать положительными, если пульсации выходного напряжения не превышают следующих значений:

<т> о ю

V-

Лист

ФТКС.468260.182РЭ

Изм.

Лист

№ докум.

Подп.

Дата

34

для диапазона «< 30 В» - не более 18 мВ; для диапазона 80 В» - не более 10 мВ.

3.6.4.5 Определение абсолютной погрешности воспроизведения силы

постоянного тока

Определение абсолютной погрешности воспроизведения тока проводить в следующем порядке:

подготовить рабочее место для поверки:

а)

СИЛЫ постоянного

1)

подготовить приборы и принадлежности:

  • -  вольтметр универсальный GDM-78261 (далее -

  • - нагрузка электронная EA-EL 9080-170 (далее электронная);

  • -  кабель

  • -  кабель

  • - кабель

  • - провод

вольтметр);

- нагрузка

МП ФТКС.685621.600;

LK410L-41/A; соединительный GTL-105A;

ПУГВ 1x2,5 или аналогичный;

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

  • - шунт 75ШИП1-20-0,5 (далее - шунт);

установить модуль питания в шасси как описано

подключить шасси к ПК по интерфейсу Ethernet;

собрать рабочее

(Приложение В).

схеме с внешней контроля) включить включить включить

2.2.3.3,

место в соответствии с рисунком

Модуль питания подключается по двухпроводной цепью ОС (см. п. 2.3.3 Подключение объекта

В.2

г

шасси,

приборы в соответствии с инструкцией на них; ПК, на ПК запустить управляющую панель (файл выбрав используемый модуль питания;

дождаться окончания самотестирования;

МР8012.ехе) ,

переключить вольтметр универсальный в режим измерения силы

постоянного тока, диапазон - 10 А;

убедиться, что выход нагрузки электронной выключен;

выполнить поверку

на управляющей

параметры:

«Напряжение,

«Ограничение

«Уровень OVP» - должен быть больше, чем заданное напряжение; нажать кнопку «Установить параметры»;

на нагрузке электронной задать следующие значения параметров: сопротивление нагрузки - 2 Ом;

  • -  ток нагрузки - 1 А (см. таблицу 3.4);

включить выход модуля питания, нажав на кнопку «Выход» - «Вкл»; на нагрузке электронной включить выход;

по истечении 1 мин измерить выходной ток модуля питания,

фиксируя показания вольтметра, зарегистрировать его как 1Х; выполнить поверку в точках 2 - 6 из таблицы 3.4. Для этого, для каждой точки поверки п выполнить следующие действия:

в разделе «Установка» задать «Ограничение тока, А», соответствующее точке поверки п (см. таблицу 3.4); нажать кнопку «Установить параметры»;

на нагрузке электронной задать силу тока в соответствии с таблицей 3.4 (ток нагрузки должен быть больше, чем ограничение тока модуля питания);

в первой точке (0,1 А), для этого:

панели в разделе «Установка» задать следующие

В» - 30;

тока, А» - 0,1 (точка поверки 1 из таблицы 3.4);

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.182РЭ

Лист

г) по истечении 1 мин измерить выходной ток модуля питания, фиксируя показания вольтметра, зарегистрировать его как 1г;

Таблица 3.4

Точка поверки

Устанавливаемое

значение силы тока

Устанавливаемое значение силы тока

Пределы допускаемой абсолютной погрешности воспроизведения силы тока, мА

модуля питания

А

Их) ,

нагрузки,

А

1

0,1

1

±40,15

2

1,0

1,1

±41,50

3

2,5

2,6

±43,75

4

5,0

5,1

±47,50

5

7,5

7,6

±51,25

6

10,0

10,1

±55,00

7

12,0

12,2

±120,00

Инв. № подл.        Подп. и дата | Взам. инв. №        Инв. № дубл.        Подл, и дата

  • 4) отключить выход модуля питания, нажав кнопку «Выход» - «Выкл»;

  • 5) выключить выход на нагрузке электронной;

  • 6) выполнить поверку в точке 7 (см. таблицу 3.4):

а) собрать рабочее место в соответствии с рисунком В.З (Приложение В);

б) перевести вольтметр в режим измерения напряжения постоянного тока, диапазон - авто;

в) на управляющей панели в разделе «Установка» задать следующие параметры:

  • -  «Напряжение, В» - 30;

  • -  «Ограничение тока, А» - 12;

г) нажать кнопку «Установить параметры»;

д) на нагрузке электронной задать следующие значения параметров:

  • -  сопротивление нагрузки - 2 Ом;

  • -  ток нагрузки - 1 А;

е) включить выход модуля питания, нажав кнопку «Выход» - «Вкл»;

ж) на нагрузке электронной включить выход;

з) плавно увеличить выходной ток нагрузки до значения 12,2 А;

и) по истечении 1 мин измерить падение напряжения на шунте, фиксируя показания вольтметра, зарегистрировать его как Юизм;

к) отключить выход модуля питания, нажав кнопку «Выход» - «Выкл»;

л) выключить выход на нагрузке электронной;

м) рассчитать значение силы постоянного тока, воспроизводимое модулем питания, 1о, по формуле

10 = иизм/Rm,                                (4)

где иизм - значение напряжения, измеренное вольтметром, В; Rm - сопротивление шунта, Ом;

  • 7) для каждой точки поверки вычислить абсолютную погрешность воспроизведения силы постоянного тока по формуле

Д1 = 1х - 1о,                                 (5)

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.182РЭ

Лист

36

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубя.        Подп. и дата

где 1х - значение силы постоянного тока, заданное на модуле питания, А;

10 - значение силы постоянного тока, измеренное вольтметром, А (для точки поверки 7 из таблицы 3.4 - рассчитанное значение силы постоянного тока, в соответствии с формулой 4);

  • 8) по окончании поверки завершить работу программы, выключить ПК, выключить шасси.

Результат поверки считать положительным, если вычисленная абсолютная погрешность воспроизведения силы постоянного тока не превышает значений, приведенных в таблице 3.4.

3.6.4.6 Определение абсолютной погрешности измерения силы постоянного тока

Определение абсолютной погрешности измерения силы постоянного тока проводить в следующем порядке:

  • 1) подготовить рабочее место для поверки:

а) подготовить приборы и принадлежности:

  • -  вольтметр универсальный GDM-78261 (далее - вольтметр);

  • - нагрузка электронная EA-EL 9080-170 (далее - нагрузка электронная);

  • -  кабель МП ФТКС.685621.600;

  • - кабель LK410L-41/A;

  • -  кабель соединительный GTL-105A;

  • - провод ПУГВ 1x2,5;

  • -  шунт 75ШИП1-20-0,5 (далее - шунт);

б) установить модуль питания в шасси как описано в п. 2.2.3.3, подключить шасси к ПК по интерфейсу Ethernet;

в) собрать рабочее место в соответствии с рисунком В.2 (Приложение В). Модуль питания подключается по двухпроводной схеме с внешней цепью ОС (см. п. 2.3.3 Подключение объекта контроля);

г) включить шасси, дождать ся окончания самотестирования;

д) включить приборы в соответствии с инструкцией на них;

е) включить ПК, на ПК запустить управляющую панель (файл MP8012.exe), выбрав используемый модуль питания;

ж) переключить вольтметр универсальный в режим измерения силы постоянного тока, диапазон - 10 А;

з) убедиться, что выход нагрузки электронной выключен;

  • 2) выполнить поверку в первой точке (0,1 А), для этого:

а) на управляющей панели в разделе «Установка» задать следующие параметры:

  • -  «Напряжение, В» - 30;

  • -  «Ограничение тока, А» - 0,1 (точка 1 из таблицы 3.4);

  • -  «Уровень OVP» - должен быть больше, чем заданное напряжение;

б) нажать кнопку «Установить параметры»;

в) на нагрузке электронной задать следующие значения параметров:

  • -  сопротивление нагрузки - 2 Ом;

  • -  ток нагрузки - 1 А (см. таблицу 3.4);

г) включить выход модуля питания, нажав кнопку «Выход» - «Вкл»;

д) на нагрузке электронной включить выход;

е) по истечении 1 мин:

со

о ю

Лист

ФТКС.468260.182РЭ

Изм.

Лист

№ докум.

Подп.

Дата

37

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубя.        Подп. и дата

  • - измерить выходной ток модуля питания, фиксируя показания вольтметра, зарегистрировать его как Ii;

  • - зарегистрировать измеренную модулем питания силу тока, отображаемую на управляющей панели в разделе «Измерение» в поле «Ток», как 12;

  • 3) выполнить поверку в точках 2 - 6 из таблицы 3.4. Для этого, для каждой точки поверки п выполнить следующие действия:

а) в разделе «Установка» задать «Ограничение тока, А», соответствующее точке поверки и (см. таблицу 3.4);

б) нажать кнопку «Установить параметры»;

в) на нагрузке электронной задать силу тока в соответствии с таблицей 3.4 (ток нагрузки должен быть больше, чем ограничение тока модуля питания);

г) по истечении 1 мин:

  • - измерить выходной ток модуля питания, фиксируя показания вольтметра, зарегистрировать его как 10;

  • - зарегистрировать измеренную модулем питания силу тока, отображаемую на управляющей панели в разделе «Измерение» в поле «Ток», как 1М;

  • 4) отключить выход модуля питания, нажав кнопку «Выход» - «Выкл»;

  • 5) выключить выход на нагрузке электронной;

  • 6) выполнить поверку в точке 7 (см. таблицу 3.4):

а) собрать рабочее место в соответствии с рисунком В.З (Приложение В);

б) перевести вольтметр в режим измерения напряжения постоянного тока, диапазон - авто;

в) на управляющей панели в разделе «Установка» задать следующие параметры:

  • -  «Напряжение, В» - 30;

  • -  «Ограничение тока, А» - 12;

г) нажать кнопку «Установить параметры»;

д) на нагрузке электронной задать следующие значения параметров:

  • -  сопротивление нагрузки - 2 Ом;

  • -  ток нагрузки - 1 А;

е) включить выход модуля питания, нажав кнопку «Выход» - «Вкл»;

ж) на нагрузке электронной включить выход;

з) плавно увеличить выходной ток нагрузки до значения 12,2 А;

и) по истечении 1 мин:

  • - измерить падение напряжения на шунте, фиксируя показания вольтметра, зарегистрировать его как иизм;

  • - зарегистрировать измеренную модулем питания силу тока, отображаемую на управляющей панели в разделе «Измерение» в поле «Ток», как 1М;

к) отключить выход модуля питания, нажав кнопку «Выход» - «Выкл»;

л) выключить выход на нагрузке электронной;

м) рассчитать значение силы постоянного тока 10 по формуле

Io = Uh3m/Ruj,                                   (6)

где Иизм - значение напряжения, измеренное вольтметром, В; Rm - сопротивление шунта, Ом;

  • 7) для каждой точки поверки вычислить абсолютную погрешность измерений силы постоянного тока по формуле

    15036

    ФТКС.468260.182РЭ

    Лист

    38

    Изм.

    Лист

    № докум.

    Подп.

    Дата

Д1

10/

(7)

силы

где 1х - значение

питания, А;

10 - значение (для точки поверки

постоянного тока, измеренное модулем

силы

постоянного тока, измеренное вольтметром

7 из таблицы 3.4 - рассчитанное

в соответствии с формулой 6 значение силы постоянного тока);

8) по окончании поверки завершить работу программы, выключить ПК, выключить шасси.

Результат поверки считать положительным, если вычисленная абсолютная измерения силы постоянного тока не превышает значений, в таблице 3.4.

погрешность приведенных

Определение нестабильности выходного тока при изменении выходного напряжения на нагрузке

Инв. № подл.        Подп. и дата | Взам. инв. №        Инв. № дубл.        Подл, и дата

Определение нестабильности выходного тока при изменении выходного напряжения на нагрузке от 100 до 10  % от конечного значения диапазона

измерений в режиме стабилизации тока проводить в следующем порядке:

  • 1) подготовить рабочее место для поверки:

а) подготовить приборы и принадлежности:

  • -  вольтметр универсальный GDM-78261 (далее - вольтметр);

  • - нагрузка электронная EA-EL 9080-170 (далее - нагрузка электронная);

  • -  кабель МП ФТКС.685621.600;

  • -  кабель LK410L-41/A;

б) установить модуль питания в шасси как описано в п. 2.2.3.3, подключить шасси к ПК по интерфейсу Ethernet;

в) собрать рабочее место в соответствии с рисунком В.2 (Приложение В). Модуль питания подключается по двухпроводной схеме с внешней цепью ОС (см. п. 2.3.3 Подключение объекта контроля);

г) переключить вольтметр в режим измерения силы постоянного тока, диапазон - 10 А;

д) включить шасси, дождаться окончания самотестирования;

е) включить приборы в соответствии с инструкцией на них;

ж) включить ПК, на ПК запустить управляющую панель (файл MP8012.exe), выбрав используемый модуль питания;

з) убедиться, что выход нагрузки электронной выключен;

  • 2) на управляющей панели в разделе «Установка» задать следующие параметры:

  • -  «Напряжение, В» - 80;

  • -  «Ограничение тока, А» - 4,5;

  • -  «Уровень OVP» - должен быть больше, чем заданное напряжение;

  • 3) нажать кнопку «Установить параметры»;

  • 4) на нагрузке электронной задать следующие значения параметров:

  • -  сопротивление нагрузки - 15 Ом;

  • -  ток нагрузки - 1 А;

  • 5) включить выход модуля питания, нажав на кнопку «Выход» - «Вкл»;

  • 6) на нагрузке электронной включить выход;

  • 7) плавно увеличить выходной ток нагрузки до значения 4,6 А, при этом модуль питания должен перейти в режим СО (режим стабилизации силы

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.182РЭ

Лист

39

Инв. № подл.        Подл, и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

постоянного тока, см. п. 1.3.2.2), ток на выходе модуля питания будет равен 4,5 А;

  • 8) по истечении 1 мин измерить выходной ток модуля питания, фиксируя показания вольтметра, зарегистрировать его как I].;

  • 9) плавно уменьшить сопротивление нагрузки до значения 1,6 Ом, при этом напряжение на выходе модуля питания будет падать, выходной ток должен оставаться неизменным;

  • 10) по истечении 1 мин измерить выходной ток модуля питания, фиксируя показания вольтметра, зарегистрировать его как 12;

  • 11) вычислить нестабильность выходного тока по формуле

Д1 = 11 - 12,

где Ii - измеренное вольтметром значение силы тока при максимальном выходном напряжении модуля питания;

12 - измеренное вольтметром значение силы тока при минимальном выходном напряжении модуля питания;

  • 9) отключить подачу напряжения на выход модуля питания, нажав кнопку «Выход» - «Выкл»;

  • 10) выключить выход на нагрузке электронной;

  • 11) по окончании поверки завершить работу программы, выключить ПК, выключить шасси.

Результат поверки считать положительным, если нестабильность выходного тока не превышает ±10 мА.

  • 3.6.5 Обработка результатов измерений

  • 3.6.5.1 Результаты измерений заносятся в файл протокола, содержащий информацию о выполнении поверки по методике, изложенной в разделе 3.6.

  • 3.6.6 Оформление результатов поверки

  • 3.6.6.1 Для каждой измеряемой величины в протоколе указываются:

  • 1) результат измерения величины;

  • 2) значение погрешности измерения, рассчитанное в результате обработки результатов измерений;

  • 3) пределы допускаемой погрешности для каждого измеренного значения измеряемой величины;

  • 4) результат сравнения значения погрешности измерения, рассчитанной в результате обработки результатов измерений, с пределом допускаемой погрешности.

  • 3.6.6.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на модуль питания выдаётся свидетельство установленной формы.

В случае отрицательных результатов поверки применение модуля питания запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

15036

ФТКС.468260.182РЭ

Лист

40

Изм.

Лист

№ докум.

Подп.

Дата

Форма 2а

ГОСТ 2.104

Копировал

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
