Методика поверки «ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ОДНОФАЗНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ «ВЫМПЕЛ»» (МП 4221-002-70268773-05)

УТВЕРЖДАЮ

Заместитель директора ФГУП ВНИИМС

Руководитель ГЦИ СИ

____________________В. Н. Яншин

________________2005 г.

М. П.

ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ОДНОФАЗНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ

«ВЫМПЕЛ»

Методика поверки

ГРСИ р30-70

Начальник отдела 206 ВНИИМС _________________ В. В Кисилев «__»__________________2005 г.

2005 г.

• 1.1 Настоящая методика устанавливает методы и средства первичной и периодических поверок приборов для измерения параметров однофазной электрической цепи «Вымпел», изготавливаемых по техническим условиям 4221-002-70268773-05 ТУ.

• 1.2  Поверка прибора осуществляется один раз в год.

2.1 При проведении поверки прибора должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки прибора

• 3.1 При проведении поверки прибора должны быть применены основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Примечание: Испытательная индуктивность может быть получена намоткой одножильного медного провода диаметром от 1,5 до 2,0 мм, с диаметром намотки 200 мм и числом витков от 130 до 180.

• 3.1 При проведении поверки допускается применение других средств измерений, имеющих метрологические характеристики не хуже указанных в таблице 2.

• 3.2 Средства измерения, используемые для поверки, должны быть поверены в органах государственной или ведомственной метрологической службы в соответствии с ПР 50.2.006-94

• 4.1 При проведении поверки необходимо соблюдать требования безопасности по ГОСТ 12.3.019 и ГОСТ 22261-94, а также требования безопасности, приведенные в руководствах по эксплуатации на применяемое оборудование.

• 4.2 Лица, допускаемые к поверке прибора, должны иметь квалификационную группу по электробезопасности не ниже III.

• 4.3 Средства поверки должны быть заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно осуществляться ранее других соединений. Отсоединение заземления при разборке измерительной схемы должно производиться после всех отсоединений.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

а) температура окружающего воздуха (20 ± 5) °C;

б) относительная влажность воздуха (30—80) %;

в) атмосферное давление (84—106) кПа;

• 6.1 Перед проведением операций поверки необходимо ознакомиться с разделами

3 и 4 руководства по эксплуатации (4221-003-70268773-05 РЭ).

• 6.2 Средства поверки должны быть подготовлены к работе в соответствии с их руководствами по эксплуатации, прогреты и настроены.

• 7.1 Внешний осмотр

  • 7.1.1 Внешний осмотр прибора включает проверку:

• - соответствия комплектности паспортным данным;

• - отсутствие механических повреждений корпуса, соединительных проводов;

• - отсутствие слабо закрепленных внутренних узлов (определяется на слух при наклонах и встряхивании прибора)

• - четкости маркировки;

• 7.1.2 При невыполнении указанных требований прибор бракуется и направляется в ремонт.

• 7.2 Опробование

  • 7.2.1 Подсоединяют к прибору соединительные провода.

  • 7.2.2 Включают прибор кратковременным нажатием кнопки ВКЛ. Включение должно сопровождаться кратковременным звуковым сигналом. Непосредственно после включения должен включиться жидкокристаллический дисплей (ЖКД) и появиться сообщение «ПОДГОТОВКА К ИЗМЕРЕНИЯМ», затем, если соединительные провода не соединены, - сообщение «В ЦЕПИ ОБРЫВ». Одновременно индицируется уровень заряда батарей после сообщения «БАТ».

  • 7.2.3 Замыкают между собой зажимы соединительных проводов. На ЖКД прибора должно отобразиться значение остаточного сопротивления.

  • 7.2.4 Нажимают кнопку «КАЛИБР.» на лицевой панели прибора. Должна произойти автоматическая компенсация сопротивления проводов и на ЖКД должно появиться значение модуля комплексного сопротивления, равное 0,000 Ом. Значения тока короткого замыкания и аргумента комплексного сопротивления измеряемой цепи при этом должны отображаться символами « #### ».

  • 7.2.5 При невыполнении указанных условий прибор бракуется и направляется в ремонт.

• 7.3 Определение метрологических характеристик

  • 7.3.1 Определение относительной погрешности при измерении модуля и абсолютной погрешности при измерении аргумента комплексных сопротивлений электрических цепей;

Для поверки прибора в режиме измерений активного сопротивления собирают схему, приведенную на рисунке 1.

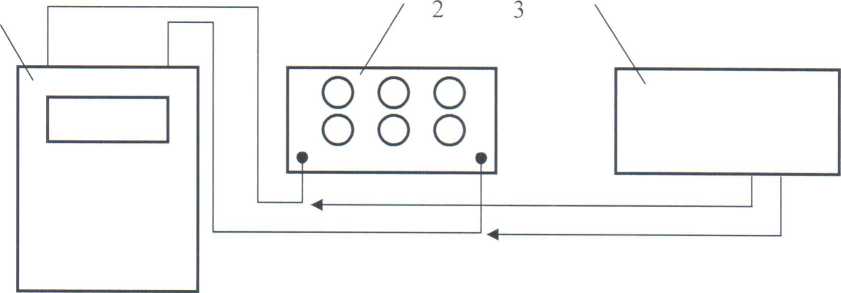

Рисунок 1 - Схема соединений при поверке прибора «Вымпел» в режиме измерений активного сопротивления.

1 - поверяемый прибор; 2 - магазин сопротивлений МСР-63; 3 - омметр Щ34.

• 7.3.1.1  Устанавливают рукоятками магазина МСР-63М показание Щ34, равное 0,03±0,005 Ом и отсоединяют омметр.

• 7.3.1.2 Включают прибор, проводят операции по 7.2.3 - 7.2.4 настоящей методики и подсоединяют провода прибора к магазину МСР-63М.

• 7.3.1.3 Проводят 3 цикла измерений сопротивления.

• 7.3.1.4 Показания прибора должны находиться в интервале значений, приведенных в таблице А1 приложения А настоящей методики.

• 7.3.1.5 Измерения по 7.3.1.1 - 7.3.1.4 проводят для показаний Щ34, равных 0,0510,005; 0,10±0,005; 0,50±0,005; 1,00±0.005; 2,00±0,005; 5,00±0,005; 10,0010,005 Ом.

• 7.3.1.6 При измерениях с сопротивлениями от 0,5 Ом угол сдвига фаз между током и напряжением не должен превышать ± 2 град.

• 7.3.1.7 При невыполнении условий 7.3.1.4 и 7.3.1.6 прибор считают прошедшим поверку с отрицательным результатом, изымают его из обращения и направляют в ремонт.

• 7.3.1.8 Для поверки прибора в режиме измерений комплексного сопротивления собирают схему, приведенную на рисунке 2.

С помощью измерителя L,R,C Е7-8 замеряют значение испытательной индуктивности 4 совместно с магазином сопротивлений, для последующего использования значений при вычислениях.

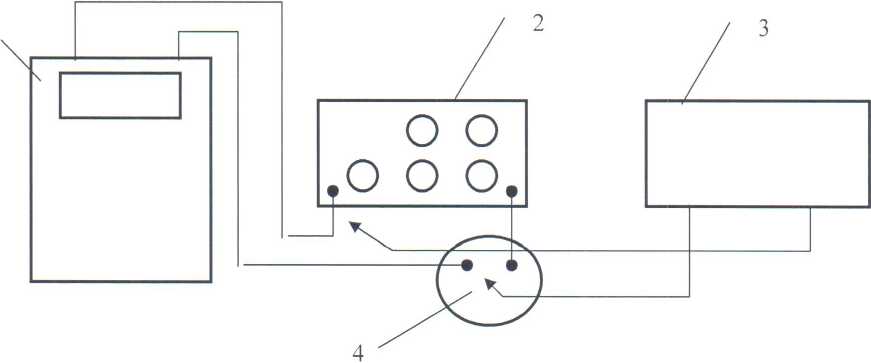

Рисунок 2 - Схема соединений при поверке прибора «Вымпел» в режиме измерений комплексного сопротивления.

1 - поверяемый прибор; 2 - магазин сопротивлений МСР-63М; 3 - омметр Щ34; 4 - испытательная индуктивность.

• 7.3.1.9 Устанавливают рукоятками магазина МСР-63М показание Щ34, равное

0,50±0,005 Ом (суммарное активное сопротивление испытательной индуктивности и МСР-63М) и отсоединяют омметр.

• 7.3.1.10 Включают прибор, проводят операции по 7.2.3 - 7.2.4 настоящей методики и подсоединяют провода прибора в соответствии с рисунком 2.

• 7.3.1.11 Проводят 3 цикла измерений.

• 7.3.1.12 Показания прибора должны находиться в интервале значений, приведенных в приложении Б настоящей методики.

• 7.3.1.13 Измерения по 7.3.1.9 - 7.3.1.12 проводят для показания Щ34. равного 1,00±0,005; 5,00±0,005 Ом.

• 7.3.1.14 При невыполнении условий 7.3.1.12 прибор считают прошедшим поверку с отрицательным результатом, изымают его из обращения и направляют в ремонт.

7.3.2 Определение относительной погрешности при вычислении тока короткого замыкания.

• 7.3.2.1 Величина тока короткого замыкания вычисляется по формуле 220 В/ |z|, где 220 В номинальное значение напряжения сети.

• 7.3.2.2 Погрешность показаний тока короткого замыкания определяется погрешностью измерения модуля комплексного сопротивления.

• 7.3.2.3 Проводят 3 цикла измерений.

• 7.3.2.4 Показания прибора должны находиться в интервале значений, приведенных в приложении Б настоящей методики.

• 7.3.2.5 При невыполнении условий 7.3.2.4 прибор считают прошедшим поверку с отрицательным результатом, изымают его из обращения и направляют в ремонт.

• 8.1   Положительные результаты поверки оформляются свидетельством о поверке установленного образца и клеймением поверяемого прибора в порядке установленным метрологической службой осуществляющей поверку.

• 8.2  Допускается вместо оформления свидетельства о поверке наносить подпись поверителя и оттиск поверительного клейма в разделе «Сведения о результатах поверки» паспорта.

• 8.3 При отрицательных результатах поверки оформляется «Извещение о непригодности» средства измерений к применению, оттиск поверительного клейма в паспорте гасится. При этом использование прибора по назначению запрещается.

Приложение А (обязательное)

Показания прибора, соответствующие верхнему и нижнему пределам допускаемой относительной погрешности

Таблица А1 - Показания прибора в режиме измерений активного сопротивления

Приложение Б

(обязательное)

Показания прибора в режиме измерений комплексного сопротивления сравниваются с расчетными значениями и не должны превышать ± (4 % от Z_H3M + 1 ед.мл.разряда) расчетных значений при измерении полного комплексного сопротивления сети и ± (2 градуса от <p_l13M + 1 ед.мл.разряда) при измерении угла фазового сдвига между током и напряжением.

Расчетные значения определяются:

Z = ^(ojL)²+R²

a>L

(р= arctg —

Z - полное комплексное сопротивление сети, Ом;

ср - угол фазового сдвига между током и напряжением, град.; а -    - циклическая частота, рад;

L - действительное значение испытательной индуктивности, Гн ; R - показания омметра, Ом.
