Методика поверки «ГСИ.ИЗМЕРИТЕЛЬ ВРЕМЕННЫХ ИНТЕРВАЛОВ И2-26» (2.817.019)

ИЗМЕРИТЕЛЬ ВРЕМЕННЫХ ИНТЕРВАЛОВ И2-26

МЕТОДИКА ПОВЕРКИ

2.817.019

Техни чес ко е оп и с а н ис и инструкция по эксплуатации

В/О «МАШПРИБОРП НТОРГ»

МОСКВА

• II. Техническое обслуживание

• 11.1. "С целыоГобеспечения постоянной исправности и готовности ИВИ к использованию по прямому назначению соблюдайте установленные в этом разделе порядок и правила технического обслуживания ИВИ.

• 11.2. внешний осмотр ИВИ предусматривает проверку:

крепления органов управления и регулировки, плавности их действия и четкости фиксации;

состояния лакокрасочных и гальванических покрытий;

исправности кабелей и комплектности ИВИ;

общей работоспособности ИВИ.

• 11.3. Осмотр внутреннего состояния монтажа и узлов ИВИ предусматривает:

проверку крепления узлов, состояния контровки резьбовых соединений, отсутствие сколов и трещин на деталях из пластмасс;

удаление пыли, грязи и коррозии;

принятие мер по защите корродирующих мест.

• 12. Указания по поверке

  • 12.I. Введение

Настоящие указания по поверке распространяются на измеритель временных интервалов и устанавливают методы и средства периодической поверки. Поверка предназначена для проверки соответствия техническим характеристикам прибора.

Периодичность поверки, рекомендуемая предприятием-изготовителем,- I раз в год.

• 12.2. Операции поверки

’О*

При проведении поверки должны выполняться операции, указанные в табл. 9.

' Необходимость проведения

•Номера •        операции

’пунктов !----------------------------------

!         ’при ремонте!при эксплуатации и

!           !               ’ хранении

• I. Проверка комплектнос

ти, маркировки, де

фектов покрытий       12.5.1

• 2. Проверка плавности действия и надежности фиксации органов уп

равления и регулиро

вания                   12.5.2

' Необходимость проведения •Номера ’          операции

•пунктов *               !

!         ’при ремонте_fпри эксплуатации и

’          !              j        хранении

9. Определение погрешности периода следова-

’ Необходимость проведения

;Номера '         операции

!^ПУНКТ°^В !при ремонте;^п₽^и эксплуатации и I          |              ■ хранении

• 20. Определение погрешности амплитуды сигнала калибратора

• 21. Определение диапазона плавной регулировки чувствительности усилителя

• 22. Определение погрешности установки уровня измерения с использованием усилителя

• 23. Определение погрешности измерения амплитуды с использованием усилителя

• 24. Определение входного сопротивления и емкости усилителя

• 25. Определение полосы пропускания усилителя Ьр?

• 26. Определение амплитуды сигнала кварцевого генератора

• 27. Определение потребляемой мощности

  I2.5.2O	+	+
  12.5.21	+	-
  12.5.22	+	-
  12.5.23	+	+
  12.5.24	т	-
  12.5.25	+	+
  12.5.26	+	-
  12.5.27	+

• 12.3. Средства поверки

При проведении поверки должны применяться средства поверки, перечисленные в табл. 10.

Примечание. Допускается проведение поверки в условиях, реально существующих в цехе или лаборатории и отличающихся от нормальных, если они не выходят за пределы рабочих условий на поверяемый ИВИ и на контрольно-измерительную аппаратуру, применяемую при этой поверке.

В помещении, в котором проводится поверка, не должно быть ис-_т0чников сильных электрических и магнитных полей, влияющих на результаты испытаний. Помещение не должно подвергаться механически.,! вибрациям и сотрясениям.

• 12.4.2. При поверке управление контрольно-измерительной аппаратурой и поверяемым ИВИ (порядок включения, установка режи.чов работы и т.д.) производите в соответствии с инструкцией по эксплуатации этик приборов.

12.5. Проведение поверки

12'.5.1. При проведении внешнего осмотра должно быть установлено соответствие ИВИ следующим требованиям:

комплектность ИВИ должна соответствовать разд. 3; маркировка и пломбирование должны соответствовать разд. 5;

все надписи на приборе должны быть все покрытия должны быть прочными, да и обеспечивать защиту от коррозии.

• 12.5.2. При проведении опробования ны управления и регулирования действуют кость и надежность фиксации.

. 12.5.3. Определение относительной погрешности частоты кварцевого генератора через 15 и 30 млн самопрогреза производите с помощью частотомера 43-34, работающего в режиме измерения частоты. При этом сигнал кварцевого генератора подайте на вход ЭА" частотомера 43-34 с помощью коаксиального перехода, входящего в комплект ИЗЙ и соединенного с разъемом ”10 МНс е*” ПВО, и кабеля из комплекта частотомере 43-34.

Результаты считайте удовлетворительными, если относительная* погрешность частоты кварцевого генератора через 15 и 30 мин само-прогрева не превышает соответственно +5-10”^ и +2«10~^.

•12.5.4. Определение относительной погрешности частоты кварцевого генератора через I ч самопрогрева в течение 30 суток производите по методике п. 12.5.3, пои этом частотомер 43-34 должен запускаться внешним опорным сигналом частотой 5 МГц от стандарта часТОТЫ 41-50, время- измерения частотомера 41-34 должно быть установлено равным 10 с..

Измерения производите один раз в сутки после I ч самопрогрева. Время 30 суток отсчитывается с даты установки номинала частоты 10 МГц с погрешностью не более чем +1*10

Результаты считаются удовлетворительными, если относительная погрешность частоты кварцевого генератора в течение 30 суток не превышает +5*10 Л

■ 12.5.5.Определение погрешности измерения задержки в диапазоне 0...IO нс производите с помощью калибратора, соединенного с поверяемым ИВИ по схеме, представленной на рис. 17. Длительность развертки установите равной.I нс/дел.

Вначале проверьте правильность калибровки электронной суммы задержки. Для этого органами смещения луча изображение синусоиды совместите с визирной отметкой при нулевом значении задержки задержанного импульса. Затем переключатель установки задержки- дискретно через.I нс-установите в положение ”9” и определите погрешность калибровки путем совмещения синусоиды с визирной отметкой поворотом шкалы плавного изменения задержки. Величина плавного изменения задержки равна погрешности калибровки ИВС.* ..

Далее органы установки задержки ИВС установите в нулевое положение. Задержанный импульс кабелем tel, входящим в комплект- ИВИ, подайте на вход запуска развертки индикатора. С помощью органов смещения луча изображение синусоиды совместите с визирной отметкой.                                             _г

Затем кабель №1 замените кабелем № 4. Сместившееся изображе

ние синусоиды возвратите в исходное положение изменением задержки задеожанного импульса. Результат запишите и положение органов отс-чета сохраните до следующего цикла . ;

Циклы измерений повторите во всем диапазоне задержек 0..Л0

но.

По полученным данным рассчитайте истинное значение временах сдвигов путем деления последнего из значений на их колите ^.сво (□) и умножения на'1,2.......п.

Результаты считайте удовлетворительными, если калибровки не превышает +0,05 нс и если полученные менных сдвигов отличаются'Ът^асчетных не более

12.5.6. Определение погрешности измерения задержки в диап

не 10...90 нс производите с помощью калибратора. Схема соедине приборов представлена на рис. 17. ■' . Органами-.'Сцещения. луча изображения синусоиды ГСО МГц в ре не нулевого уровня совместителе визирной отметкой ЗлТ в центре рана.

Установите величину задержки задержанного импульса ИВС. равной ;0 нс. Совместите изображение синусоиды с визирной отметкой с помощью плавного изменения задержки задержанного импульса. Величина изменения равна погрешности измерения задержки 10 нс.

Аналогично произведите определение погрещно„сти. следующих значений задержки: 20, 30...80, 90 нс.        ^z

£j Правильность величины изменения задержки контролируйте по сдвигу У изображения задержанного импульса на экране индикатора. При этом на вход пластин ЭЛТ подайте задержанный импульс ПВО, а на за-гууск развертки - запускающий. Длительность развертки установите равной 20 нс/дел.

Результаты считайте удовлетворительными, если контролируемые сдвиги задержанного импульса примерно одинаковы и погрешность измерения задержки не превышает +0,1 tic. . •

12.5.7. Определение погрешности измерения задержки в диапазоне 0,1...9999,9 мкс производите с помощью калибратора и частотомера 43-34. Схема соединения приборов представлена на рис. 17.’"Определение погрешности производите по методике п. 12.5.6 для следующих з на че ний за д ержки и п еры a dec-

100; 200...800; 900 нс;

1000; 2000...8000; 9000 нс;

10000 ; 20000___80000; 90'000 нс;

100.000 ; 200,000...800000; 900000 блока интервалов времени

" —Э     Подачу импульсов осущ?:тг"тт :

реходоз, входящих в комплект прибора и соединяемых разъемами задержанного и запускающего импульсов, и лекта частотомера 43-34.

Результаты считайте удовлетворительными, если ний задержки, контролируемые по частотомеру 43-34, устанавливаемым и погрешность измерения не превышает

12.5.8. Определение погрешности величины изменения запускающего импульса производите по методике п. 12.5.6. Запуск развертки индикатора осуществите запускающим импульс личину .погрешности рассчитайте по смещению "изсбраж либратора по экрану ЭЛТ.         • -■    ■ ■■

При расчете погрешности не учитывайте участок линии развертки в зоне совмещения изображения синусоиду ^Т..:С пТц с визирной отметкой, получаемый сдвигом изображения на I деление (8 мм) путем изменения задержки ( Л *_зад) задержанного импульса, которым осуществляется запуск развертки.

Погрешность величины И8менеш<я_зад.е.рхки.. равна рдо Д_г -погрешность величины изменения задержки;'" *

Дб - смещение изображения синусоиды, делениес

Д-t - изменение задержки задержанного импульса, нс.

При проверке правильности изменения величины проверяемой задержки величину задержки задержанного импульса установите равной 2^МКС.- --                    _:           ■  -

i-Результаты'считайте, удовлетворительными, если величины изменения; задержки; контролируемые по частотомеру 43-34, соответствуют устанавливаемым и погрешность измеренияДне превышает +Ь',6' нс.*'-'" \/ 12.5.9. Определение погрешности периода следования выходных запускающих и задержанных импульсов производите с помощью частотомера 43-34. При этом установите режим изменения периода на вход ” _в^п частотомера 43-34, подайте запускающие и задержанные импульсы-с помощью перехода из комплекта ИЗИ и кабеля из комплекта частотомера 43-34.

Измерения производите для значений установленного .периода в мкс, определяемого рядом чисел (1,2.. .8,9)-I0ⁿ, где п - целое число от I до 4.

Результаты считайте удовлетворительными, если измеренное значение периода отличается от установленного не более чем на +0,01 мкс.            .                                                   ,       ■+.

Определение емкости входа вертикально отклоняющих

плафон производите путем непосредственного измерения емкости входа "ПЛАСТИНА ЭЛТ” с помощью измерителя Е7-5А.

Результаты считайте удовлетворительными, если, емкость входа не превышает 20 пФ.

12.5.II. Определение параметров выходных запускающих и задер-*" жанных импульсов производите с помощью индикатора поверяемого ИВИ. Выходной запускающий импульс подайте на вход "ПЛАСТИНА ЭЛТ” с помощью кабеля I, нагруженного эквивалентом нагрузки из комплекта ИВИ. Измерение длительности фронтов производите на уровне 0,1 и 0,9 ^^сима^но^а^литуды импульсов, а измерение длительности - на уровне 0,5.

Измерение амплитуды импульсов производите по шкале "АМПЛИТУДА v х 10" при совмещении вершины импчлъса с визирной отметкой. По-лярность импульсов проверьте путем сравнения направления отклонений' луча с направлением отклонения от источника импульсов известной полярности.

логично, при этом индикатор запускайте запускающим Результаты считайте удовлетворительными, если

_яульсов удовлетворяют требованиям:

длительность не менее 50 нс и не более 1 мкс;

длительность переднего фронта не более 10 нс; амплитуда плавно регулируется в пределах от Z до 15 В; полярность положительная и отрицательная.

,, 12.5.12. Проверку синхронизации ИВС внешним сигналом производите путем проверки его работоспособности при подаче на гнездо п_9 10 MHz” ИВС сигнала генератора Г4-117 частотой I00CI и 9999

яГц и амплитудой I и 5 В,

за рис. 18. При проверке входного сопротивления на гнездо ИВС "-9 10 .MHz"

через резистор СУЛТ-С,5-75 C'/t5 >7 подайте сигнал генератора Г4-1Г7 частотой 10 4Гц и амплитудой I и 5 S.

Контроль Ч-Зстоты и амплитуды осуществите с помощью частотомера 43-34 и индикатора прибора.

Результаты считайте удовлетворительными, вый выход запускающих и задержанных импульсов, наличие которых контролируемся индикатором прибора, и если амплитуда сигнала "—9 10-MHz" не менее 0,5 амплитуды выходного сигнала генератора ГФ-117/'"подаваемого через резистор.

12.5.13. Проверку запуска развертки производите путем запуска развертки индикатора выходными импульсами генератора Г5-5С г наблюдения изображения задержанного импульса ПЕС на экране ЭЛТ индикатора. Схема соединения приборов изображена на рис. 19. Период следо-

/'■ '     ' ■ в

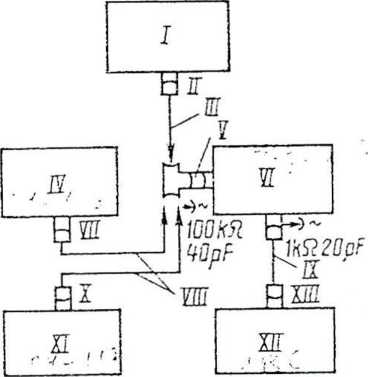

?ис. 18. Cxesva соединения приборов при проверке синхронизации:

1 - генератор Г4-П7; II - блок ЛВС; Е - кабель (комплект частотомера 43-34); 1У - гнездо "ВЫХОД"; У - переход; У1 - гнездо "ЗАПУСКАЮ-W. ИМПУЛЬС О"; УН - гнездо "ЗАДЕРГАННЫЙ ИМПУЛЬС С~>      '

тройник (комплект частотомера 43-34); IX - делитель I:IC ; X -бель № I; XI - индикатор И2-26

вания запускающих импульсов установите равным 50 мкс, задержку выходного импульса генератора Г5-50 - равной нулю, длительность развертки индикатора - равной 5 нс/дел.

Изображение задержанного импульса выведите на середину экрана ЭЛТ индикатора.

Проверку производите при запуске индикатора импульсами обеих полярностей длительностью 50 нс и I мкс, амплитудой 2 и 10 В, Запуск развертки корректируйте изменением уровня запуска вращением ручки "УРОВЕНЬ".

Результаты считайте удовлетворительными, если при указанных параметрах импульсов развертка запускается устойчиво, а нестабильность положения фронта изображения импульса не превышает 5 нс.

12Д>’.'14. Определение толщины линии развертки производите путем совмещения ее краев с визирной линией поворотом ручки "АМПЛИТУДА V х 10^й.

Измерение производите при нахождении переключателя ’’УРОВЕНЬ” в положении "0,1", переключателя рода работы - в положении "УСИЛИТЕЛЬ", переключателя чувствительности - в положении "0,01".

Толщина линии в миллиметрах определяется по формуле:

1 = 0,1 (Dj -U₂)£ ,

где 1 - толщина линии;

и_п, и₂ - показания по шкале "АМПЛИТУДА vx 10" при совмещении визирной линии с краями линии разверток;

Ж XI ХП

Схема соединения приборов при проверке запуска развертки:

1 - гнездо "ЗАПУСКАЮЩИЙ ИМПУЛЬС "; И - блок ЛВС; Hi 1У - кабель (комплект генератора Г5-50); У - кабель Кй I; У1 - гнеЗ' до "ЗАДЕРЖАННЫЙ ИМПУЛЬС Q-+ "; У11 - нагрузка 75 Ом; УШ - гнездо "ЗАПУСК"; IX - гнездо "ПЛАСТИНА ЭЛТ"; X - генератор Г5-5С: XI -индикатор И2-26; XII - гнездо "ВЫХОД I"; ХШ - нагрузка 75 Ом; Х1У " кабель (комплект генератора Г5-50); ХУ - переходная нагрузка 50С (комплект генератора Г5-50); ХУ1 - кабель № 2

ВНИМАНИЕ!

В и.12.5.19 выходной сигнал генеоа на " ПЛАСТИНА "ЭЛТ" необходимо подал? выносной делитель напряжения из ко; генеоатооа Г‘5-47

4.                      4.

ь- чувствительность тракта вертикального отклонения без усилителя, равная 1,8 мм/В.

результаты поверки считайте удовлетворительными, если толщина линии развертки не превышает I мм.

• 12.5.15. Определение погрешности длительностей развертки _т 2/5, 20 нс/дел. и 0,1; 0,5; 2; 10; 50; 200; 1000 мкс/дел. _пооизводите следующим образом:

запуск развертки индикатора произведите запускающим импульсом ;13С, подаваемым на гнездо индикатора ”—9 I k^20 pF” кабелем № I, нагруженным эквивалентом нагрузки из комплекта ИВИ;

задержанный импульс ЛВС подайте на вход ’’ПЛАСТИНА ЭЛТ” кабелем ^1, нагруженным эквивалентом нагрузки из комплекта ИВИ;

переключателем ’’ВРЕМЯ/ДЕЛ.” установите проверяемое значение длительности развертки;

для длительностей разверток I, 2, 5, 20 нс/дел. период следования установите равным Юмкс,' для 0,1; 0,5; 2; 10 мкс/дел. -ЮООмкс, для 50, 200, 1000 мкс/дел. - 90000 мкс;

изменением задержки задержанного импульса ЛВС установите перво начальное положение его изображения на расстоянии^двух делений от начала развертки;

произведите отсчет установленной задержки tj-;

смещением луча по горизонтали изображение переднего фронта задержанного импульса совместите с началом шкалы экрана ЭЛТ;

изменением задержки задержанного импульса изображение его переднего фронта сместите по экрану ЭЛТ на 10 делений при всех значе-’ ниях длительностей развертки кроме 1000 мкс/дел., при которой изображение сместите на 6 делений;

произведите отсчет полученного значения задержки t^; длительность развертки IOCC мкс/дел. равна

■f* —‘                                                                                               Т"

.2 'I а для всех остальных 2-1 .

Результаты считайте удовлетворительными, если погрешность дли-дельностей развертки не превышает +25 >.

• 12.5.16. Определение погрешности установки уровня измерений без использования усилителя производите с помощью источников напряжения Б5-32, Б5-29 и вольтметра М502 следующим образом:

переключатель ”0-50 V” и шкалу ’’АМчЛйТУДА v х 10”

з положение ”0”, переключатель ’’УРОВЕНЬ” - в положение

комплекта ЛВС подайте напряжение 150 В,

сместившееся изображение линии развертки возвратите .в исходное положение с помощью органов измерения амплитуды;

переключатель "УРОВЕНЬ" установите в положение "0,9" и линию развертки возвратите в исходное положение путем изменения напряжения подаваемого на пластины; произведите отсчет напряжения по вольтметру М502; операции повторите для всех положений переключа-теля;<‘”

на вход "ПЛАСТИНА ЭЛТ" подайте напряжение 10 В от источника Б5-29 и повторите весь цикл измерений.                             '

Результаты считайте удовлетворительными, если погрешность установки уровней не превышает +(1,5*10 /ъ + 0,05) В, где       величина^уровня, В. _{г л z}

• 12.5.17. Определение погрешности измерения амплитуды без использования усилителя производите с помощью источников напряжения Б5-32, Б5-29 и вольтметра М502 следующим образом:

переключатель "0-50 V" и шкалу "АМПЛИТУДА V х 10" установите в положение "О", переключатель "УРОВЕНЬ" - в положение "I";

органами смещения луча линию развертки совместите с визирной отметкой;

на вход "ПЛАСТИНА ЭЛТ" от источника напряжения Б5-32 кабелем № 3 из комплекта ИВИ подайте напряжение 150 В, контролируемое по вольтметру М502;

сместившееся изображение линии развертки возвратите в исход-

ное положение с помощью органов измерения амплитуды и произведите ее отсчет;

операции измерения амплитуды повторите для напряжений 120, .100, 70, 50, 30, 20 В, подаваемых от источника напряжения Б5-32, и 10; 5; 3; 2; I; 0,5 В, подаваемых от источников напряжения Б5-29.

Результаты считайте удовлетворительными, если погрешность мерения амплитуды не превышает +(2«10~^ и + 0,2) В, где^ и - измеряемая амплитуда, 3.

T2.v5,i8, Определение чувствительности входа вертикально отклоняющих пластин производите следующим образом: "УРОВЕНЬ" в положение "I";

ручкой. ".АМПЛИТУДА 7 х 10" сместите линию развертки на 5 делений (40 мм) по вертикали;

отсчитайте значение смещающего напряжения по шкале "АМПЛИТУДА х 10" в вольтах;

определите чувствительность тракта вертикального отклонения путем деления величины отклонения луча на отсчитанное значение с^' щающего напряжения в вольтах.

Результаты считайте удовлетворительными, если вычисленное зн²' чение чувствительности не менее 1,8 мм/В.

12.5.19. Определение времени нарастания переходной характерис-{•дки тр^акта вертикально отклоняющих пластин производите с помощью *_енератора Г5-47. Схема соединения приборов представлена на рис.

20.

| Генератор Г5-47 установите в режиме. внешнего запуска ._t Его выгодной импульс отрицательной_полярности, амплитудой 40 вНцлитель^-_з0Стью ЮО нс подайте" на вход~прибора "ПЛАСТИНА ЭЛТ". Период следо-_ззНия выходных импульсов ИВС установите равным т4%кс.

Произведите измерение длительности фронта выходного импульса 'генератора Г5-47 на уровне 0,1...0,9 амплитуды^ г Воеия установления опоеделите по формуле:

на растя ниь

т           - Т? ,                         (12)

гд8^ -'Время нара^ания переходной характеристики вертикально отклоняющих пластин;

Г - ^ИЗУеР^енная величина длительности фронта импульса генератора Г5-47;

'Нр - действительное значение длительности фронта импульса генератора Г5-47.       <^z /;Cz

Результаты считайте удовлетворительными, если время нарастания переходной характеристики тракта вертикально отклоняющих пластин не превышает 2 нс.

I

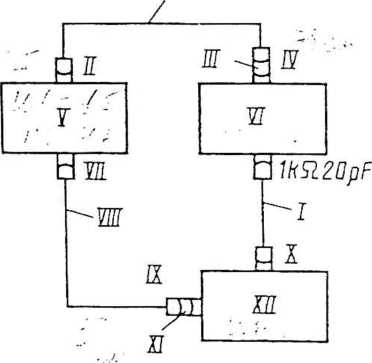

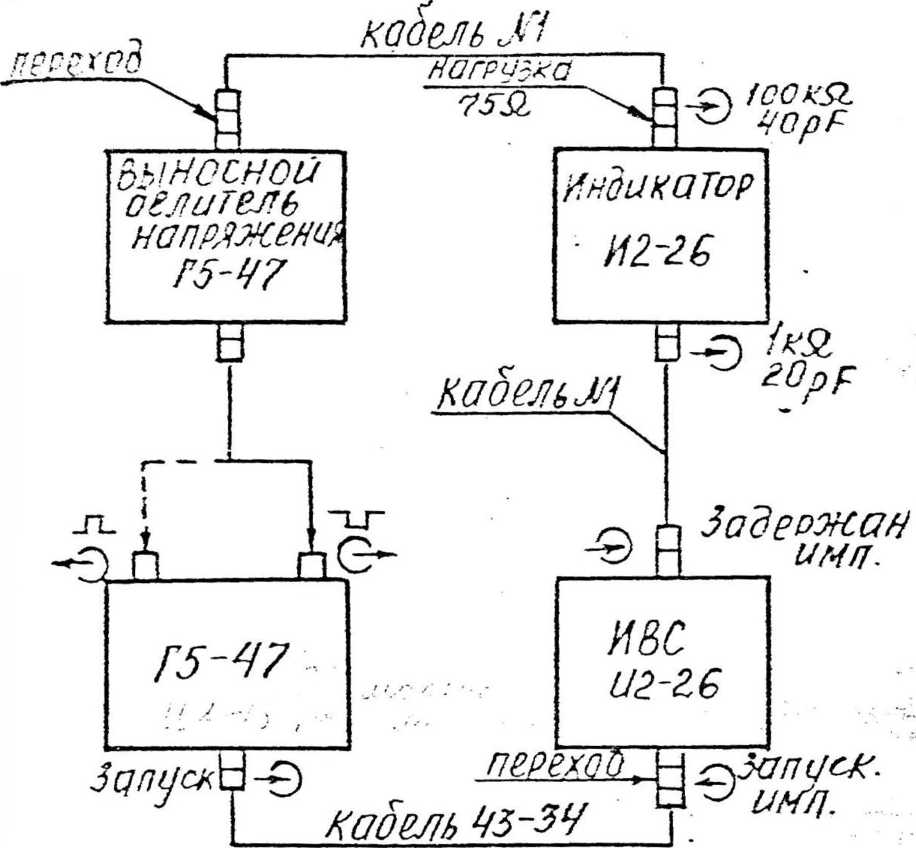

Рис. 20. Схема соединения приборов для определения времени нарастания переходной характеристики тракта вертикально отклоняющих пластин:

I - кабель № I; Ц - гнездо "ВЫХОД Т__Г Ш - нагрузка 75 Ом; 1У -шкала "ПЛАСТИНА ЭЛТ"; У - генератор Г5-47 ; У1 - индикатор И 2-26;

- гнездо "ЗАПУСК"; УШ - кабель (комплект частотомера ’43-34); гнездо "ЗАПУСКАЮЩИЙ ИМПУЛЬС       X - гнездо "ЗАДЕРГАННЫЙ ИМ-

ПУлЬС Q->"; XI - переход; ХП - блок ИВС

V 12.5.20. Определение погрешности установки амплитуды выходного сигнала калибратора производите с помощью установки BI-4 и ИВС. Схема соединения приборов представлена на рис. 21.

Частоту выходного сигнала установки BI-4 установите равной 1000 Гц и откалибруйте его амплитуду и_ш по шкале 5 %. Период запуска индикатора установите равным 10 мкс, длительность развертки -0,1 мкс/дел. Положения переключателей индикатора и установки BI-4, соответствующие каждому проверяемому значению амплитуды, представлены в табл. II.

При каждом проверяемом значении амплитуды вначале на вход усилителя индикатора (гнездо ” —Э 100 kl? 40pF”) подайте сигнал калибратора с гнезде/ ”Т_п_" и установите размах его изображения на экране ЭЛТ равным 3 ^делениям вращением ручки ’’УСИЛЕНИЕ” и оси "КОРР.”. Затем на вход усилителя подайте сигнал установки BI-4 и вращением ручки "РЕГ. ВЫХ. НАПРЯЖЕНИЯ” размах его изображения установите равным 8 делениям. При этом произведите отсчет величины погрешности амплитуды в процентах.

Таблица П -----------------------------_{(                                                              с}                                                                        -7 Проверяемое‘Положения переключате- * Положение переключателей напряжение/ лей индикатора        * установки BI-4

3              •------------------------------------------------------^:-

^!"V/ДЕЛ."’"КАЛИБРATOP v" -'проверяемые ; _МНокитель

!           !                    ! отметки шкал*                      ,

Результаты считайте удовлетворительными, если погрешность выходных напряжений калибратора не превышает +3 %.

Г?';5-.21. Определение диапазона плавной регулировки чувствительности усилителя производите следующим образом: запуск развертки индикатора осуществите задержанным импульсом ИВС. Выход калибратора амплитуды соедините со входом усилителя кабелем. К? 4..

Переключатели ”у/ДЕЛ." и ” у" установите в однозначные положения. Ручку "УСИЛЕНИЕ” установите в положение "КАЛИБР.” и враЩб'

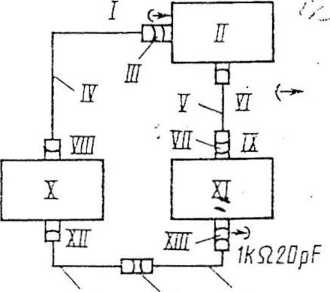

рис. 21. Схема соединения приборов для определения погрешности выходных напряжений калибратора:

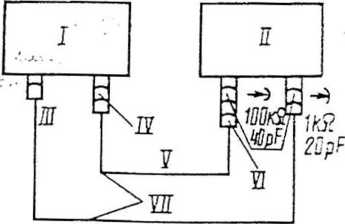

I - установка ВГ-4; 11 - индикатор И2-26; £ - гнездо ’’ВЫХОД”; ГУ -кабель № 2; У - кабель № 4; У1 - кабель £ I; УП - гнездо "ЗАДЕРГАННЫЙ ИМПУЛЬС       Л1 - блок ИВС

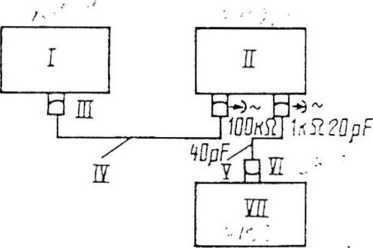

Рис. 22. Схема соединения приборов для определения погрешности установки уровня измерений с использованием усилителя:

I - установка BI-4; П - индикатор И 2-26; Е - гнездо ’’ВЫХОД"; 1У -кабель fie 2; У - кабель I; У1 УП - блок ИВС нием оси "КОРР.” выставьте размер изображения равным 8 делениям. Затем ручку "УСИЛЕНИЕ" переведите в крайнее левое положение и измерьте размах изображения в делениях. Эти операции повторите при всех однозначных положениях переключателей.

Результаты считайте удовлетворительными, если величина размаха изображения уменьшается до величины не более 5, 6 делений.

12.5.22. Определение погрешности установки уровня измерений с использованием усилителя производите следующим образом:

приборы соедините по схеме, предстазлеиной на рис. 22; установку BI-A откалибруйте при частоте выходного сигнала 1000 Гц по амплитудному значению ■■ по 10-процентной шкале;

переключатели "ПОВЕРЯЕМЫЕ ОТМЕТКИ ШКАЛ" и "МВОЕЙТЕЛЬ" установки BI-4 установите соответственно в положение "1,0" и "IO V";

переключатель установки уровня измерений индикатора переведите в положение "О" и вращением ручки "УСИЛЕНИЕ"*размах"изображения на экране установите равным 7 делениям;                _л

произведите установку уровней измерений "0^г и "I", при этом визирную отметку выбирайте так, чтобы при установке уровня "О" изображение не выходило за пределы шкалы экрана;

переключатель "ПОВЕРЯЕМЫЕ ОТМЕТКИ ШКАЛ" установки BI-4 переведите в положение "0,9" и л^оизвадише-уотаневну-^ровня'^Т";

переключатель установки уровня измерений индикатора переведите в положение "0,9" и вращением ручки "РЕ Г. ВЫХОДА" установки BI-4 верхний край изображения совместите с визирной отметкой;

отсчитайте показание шкалы установки BI-4; погрешность установки уровня равна половине отсчитанного значения в процентах;

аналогично произведите определение погрешности установки уровней 0,8; 0,7; 0,6; 0,5; 0,4; 0,3; 0,2; 0,1.

Результаты считайте удовлетворительными, если погрешность установки ypQBHH измерений с использованием усилителя не превышает + (5 + ~- ) %, где ь - величина уровня в делениях.

12.5.23. Определение погрешности измерения амплитуды исследуемых импульсов с использованием усилителя произведите с помощью генератора Г5-53. Длительность выходного импульса генератора ГЗ-53 установите равной 10 мкс, период следования выходных импульсов ЙВС-ЮОО. мкс.

Схема соединения приборов приведена на рис.23. Измерение амплитуды импульсов производите на участке, отстоящем от их начала на 100 нс, с помощью экрана ЭЛТ индикатора.

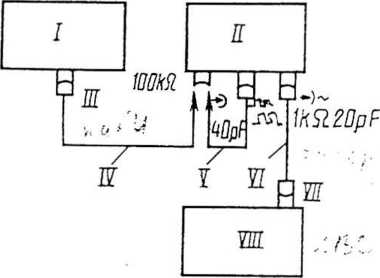

Рис. 23. Схема соединения приборов для определения погрешности измерения амплитуды с использованием усилителя:

I - генератор Г5-53; П - индикатор И2-26; Ш - гнездо "ЗАПУСК"; 1У -гнездо "ВЫХОД"; у - аттенюатор 20 дБ (комплект генератора Г5-53);

У1 - нагрузка 50 Ом (комплект генератора Г5-53); УП - кабель (комплект генератора Г5-53)

Определение погрешности измерения амплитуды без делителя 1:10 производите во всех положениях переключателя ⁿv /ДЕЛ.¹' при подаче ^пульсов амплитудой, указанной в табл.12.

Определение погрешности измерения амплитуды с использованием делителя 1:10 производите в положении ”0,1^п переключателя ⁿV /ДЕЛ." при подаче импульсов амплитудой 2 В.

Чувствительность усилителя должна быть откалибрована с помощью собственного калибратора.

Таблица 12

Положение переключателя * Амплитуда импульсов генератора

"V/дЕЛ."            ^!                Г5-53, В

Результаты считайте удовлетворительными, если измеренные значения амплитуд не отличаются от установленных более чем на +10 %.

^JJ2<b;724. Определение входного сопротивления и емкости усилителя производите с помощью установки BI-4 и измерителя емкостей

Вначале сигнал установки BI-4 частотой 1000 Гц, откалиброванный по амплитудному (U_m) или эффективному (и) значению в соответствии с табл. 13, подайте непосредственно на вход усилителя (гнездо ” —100     40pF”) и вращением ручек "УСИЛЕНИЕ” и оси ^ПКОРР.”

индикатора установите размах изображения равным. 8 делениям. При этом положение переключателей установки BI-4 должно соответствовать цифрам без звездочки табл. 13.

Затем переключатели установки BI-4 установите в положения, соответствующие цифрам со звездочкой табл. 13, и сигнал на вход ⁴ усилителя подайте через резистор 02-14-0,25-100 к0м+0,5 % с параллельной емкостью 36 пФ (конденсатор KT-I-M75-36 пФ+Ю %-3). до-' пускается использование резисторов и конденсаторов других типов того же номинала в точности.

Поворотом ручки ”РЕГ. ВЫХ. НАПРЯЖЕНИЯ” установки BI-4 размах изображения установите равным 8 делениям и отсчитайте величину погрешности входного сопротивления усилителя в процентах по прибору установки BI-4.

-Входная емкость усилителя проверяется с помощью измерителя емкостей Е7-5А при каждом положении переключателя чувствительности ^Т¥/ДЕЛ”.

Результаты считайте, удовлетворительными, если отклонение входного сопротивления усилителя от 100 кОм не превышает +5 %, входная емкость не превышает 40 пФ и ее величина изменяется в зависимости от положения переключателя чувствительности не более чем на +2 пФ.

• 12.5.25. Определение полосы пропускания усилителя производите по амплитудно-частотной характеристике, которую снимите с помощью генераторов Г4-П6 и Г4-П7, соединенных с проверяемым ИВИ по схем⁶

  Приме ;43рЗ 073.4,'.

  1 I С            11 J -I Чх

  VP’* ’7Т* f * Л *'• 1 £й

чание к п.12.5.25, Определение времени пере ходиой характеристики _те.“.л производится по методике п.12.5, согласно нижеуказанного рисунка.

"с

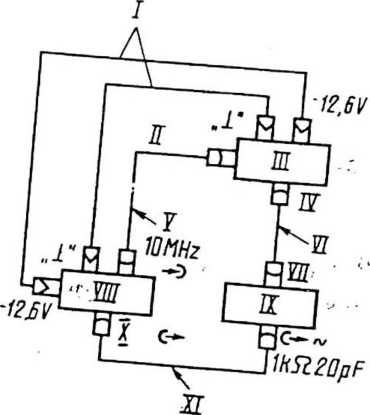

Рис.24а. Схема соединения приборов . для определения времени нарастания переходной характеристики усилителя

^_йСв 24. На вход усилителя от указанных генераторов подайте сигнал яяплитуд°й 0,5 В, постоянство которого контролируйте до частоты Х)0 кГц по прибору генератора Г4-П7, свыше кГц - по прибору B7-I7 _с высокочастотным дулом.

Переключатель чувствительности индикатора "v/ДЕЛ." установите ₃ положение ”0,2" и регулировкой усиления размах изображения уста-_новите равным 6 делениям при частоте 1000 Гц.

От генератора Г4-117 подавайте сигналы с частотой 20, 100 Гц; Ю, 200 кГц; 1,5; 10 МГц, от генератора Г4-И6 - 15, 20, 25,

30, 35 , 40, 45, 50, 55, 60, 65, 70 МГц.

Полоса пропускания ограничивается частотами, на которых амплитуда сигналов уменьшается до величины 0,7 максимального ЗНа-

Результаты считайте удовлетворительными, если ширина полосы пропускания усилителя не менее 20 Гц...50 МГц.

• 12,5.26. Определение амплитуды сигнала кварцевого генератора производите с помощью индикатора ИВИ в соответствии с инструкцией по эксплуатации. При этом с гнезда ИВС "10        на вход усилителя

индикатора (гнездо " —100 к2 40 р? ") через кабель Ч? I подайте

сигнал, погруженный эквивалентом нагрузки ключатель "ЗАПУСК" установите в положение рода работы - в положение "УСИЛИТЕЛЬ”.

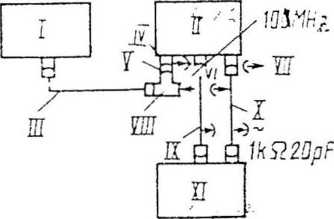

Рис. 24. Схема соединения приборов н о й характер и с ти ки у с или теля:

I - вольтметр B7-I7 ; П - гнездо ” (комплект вольтметра B7-I7); 1У -

У1 - индикатор И2-26; УП - гнездо частотомера 43-36) ; IX - кабель № затор Г4-117; ХП - блок ИВС; Х1П -

Результаты считайте удовлетворительными, если амплитуда сигнала кварцевого генератора составляет величину не менее 0,5 В.

• 12.5.27. Определение потребляемой мощности производите с помощью амперметра и вольтметра при номинальном напряжении сети. Потребляемая мощность определяется как произведение напряжения сети на потребляемый прибором ток.

Результаты считайте удовлетворительными, если мощность, потребляемая ИВС, не превышает 55 В-A, а индикатором - 130 В-А.

12.6. Оформление результатов поверки

Внесите результаты поверки в формуляр ИВИ.

Для приборов, прошедших поверку, с отрицательными результатами должен быть запрещен выпуск в обращение с обязательным погашением клейм и указаниями в документах по оформлению результатов поверки о непригодности ИВМ.
