Методика поверки «ГСОЕИ. Система измерительная контроля загазованности АСУТП платформы Блок-Кондуктор» (МП 0710/1-311229-2020)

Регистрационный номер записи в реестре аккредитованных лиц RA.RU.311229

«УТВЕРЖДАЮ»

ектор по испытаниям огии «СТП»

.В. Фефелов

2020 г.

Государственная система обеспечения единства измерений

Система измерительная контроля загазованности АСУТП платформы Блок-Кондуктор месторождения им. В. Филановского

МЕТОДИКА ПОВЕРКИ

МП 0710/1-311229-2020

г. Казань

2020

Настоящая методика поверки распространяется на систему измерительную контроля загазованности АСУТП платформы Блок-Кондуктор месторождения им. В. Филановского (далее-ИС), заводской № 4550.70-БК-АСУ-ЗГ, и устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

Допускается проведение поверки ИС в части отдельных измерительных каналов (далее -ИК) в соответствии с заявлением владельца ИС с обязательным указанием в Федеральном информационном фонде по обеспечению единства измерений информации об объеме проведенной поверки.

Для поверки ИС используются два способа поверки:

• - поэлементный, который предусматривает проверку результатов поверки первичных измерительных преобразователей ИС и проверку метрологических характеристик вторичной части ИС;

• - комплектный, при котором контролируют метрологические характеристики ИК ИС в целом.

Интервал между поверками - 1 год.

При проведении поверки должны быть выполнены операции, приведенные в таблице 1.1.

Таблица 1.1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки ИС применяют следующие средства поверки, приведенные

в таблице 2.1.

Таблица 2.1 - Средства поверки

• 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИС с требуемой точностью.

• 2.3 Применяемые эталоны, СИ должны соответствовать требованиям нормативных правовых документов в области обеспечения единства измерений Российской Федерации.

• 3.1 При проведении поверки должны соблюдаться следующие требования:

• - корпуса применяемых СИ, компонентов ИС, работающих под напряжением, должны быть заземлены в соответствии с их эксплуатационными документами;

• - ко всем используемым СИ, компонентам ИС должен быть обеспечен свободный доступ для заземления, настройки и измерений;

• - работы по соединению вспомогательных устройств должны выполняться до подключения к сети питания;

• - обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды;

• - предусмотренные «Правилами технической эксплуатации электроустановок потребителей», правилами промышленной безопасности и охраны труда, действующими на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть», Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности», эксплуатационными документами ИС, ее компонентов и применяемых средств поверки;

• - предусмотренные Федеральными нормами и правилами в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 11.03.2013 №96;

• - предусмотренные другими документами, действующими на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть» в сфере безопасности, охраны труда и окружающей среды.

• 3.2 К работе по поверке должны допускаться лица:

• - достигшие 18-летнего возраста;

• - прошедшие инструктаж по технике безопасности в установленном порядке;

• - имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей»;

• - изучившие эксплуатационные документы на ИС, СИ, входящие в состав ИС, и средства поверки;

• - изучившие требования безопасности, действующие на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть», а также предусмотренные «Правилами технической эксплуатации электроустановок потребителей».

• 3.3 При появлении утечек газа, загазованности и других ситуаций, нарушающих нормальный ход работ, поверку прекращают.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C:                       от 15 до 25

• - относительная влажность, %:                                 от 30 до 80

• - атмосферное давление, кПа:                                  от 84,0 до 106,7

• 4.2 Допускается проводить поверку при условиях, сложившихся на момент проведения поверки и отличающихся от указанных в пункте 4.1, но удовлетворяющих условиям эксплуатации ИС и средств поверки.

• 5.1 Перед проведением поверки выполняют следующие подготовительные операции:

• - изучают технические и эксплуатационные документы ИС;

• - изучают настоящую методику поверки и руководства по эксплуатации средств поверки;

• - подготавливают средства поверки в соответствии с требованиями их эксплуатационными документами;

• - контролируют фактические условия поверки на соответствие требованиям раздела 4 настоящей методики поверки;

• - средства поверки выдерживают при температуре, указанной в разделе 4 настоящей методики поверки, не менее трех часов, если время их выдержки не указано в инструкции по эксплуатации;

• - проверяют параметры конфигурации ИС (значения констант, коэффициентов, пределов измерений и уставок, введенных в память системы измерительно-управляющей ExperionPKS (далее - ExperionPKS)) на соответствие данным, зафиксированным в эксплуатационных документах ИС;

• - выполняют иные необходимые подготовительные и организационные мероприятия.

• 5.2 Проверяют наличие:

• - эксплуатационных документов ИС;

• - сведений о поверке ИС в Федеральном информационном фонде по обеспечению единства измерений (при периодической поверке).

• 5.3 Поверку продолжают при выполнении всех требований, описанных в пунктах 5.1 и

• 5.2 настоящей методики поверки.

• 6.1.1 При внешнем осмотре ИС проверяют:

• - соответствие состава ИС, монтажа, маркировки и пломбировки компонентов ИС требованиям технических и эксплуатационных документов ИС;

• - заземление компонентов ИС, работающих под напряжением;

• - отсутствие повреждений и дефектов, препятствующих проведению поверки ИС.

• 6.1.2 Результаты внешнего осмотра считают положительными, если состав и комплектность ИС, монтаж, маркировка и пломбировка составных частей и компонентов ИС соответствуют требованиям технических и эксплуатационных документов ИС, компоненты ИС, работающие под напряжением, заземлены, а также отсутствуют повреждения и дефекты, препятствующие проведению поверки ИС.

• 6.2 Опробование

• 6.2.1.1 Проверку идентификационных данных программного обеспечения (далее - ПО) ИС проводят сравнением идентификационных данных ПО с соответствующими идентификационными данными, зафиксированными при испытаниях в целях утверждения типа ИС и отраженными в таблице 6.1.

Таблица 6.1 - Идентификационные данные ПО ИС

• 6.2.1.2 Проверку идентификационных данных ПО ИС проводят в следующей последовательности:

• - для проверки наименования и номера версии ПО ИС необходимо на сервере Ехрепоп PKS открыть «Experion PKS Server Configuration Panel». В появившемся окне открыть окно «View License», где отобразится наименование и номер версии ПО;

• - наименование и номер версии ПО сравнить с данными, представленными в таблице 6.1.

• 6.2.1.3 Проверяют возможность несанкционированного доступа к ПО ИС и наличие аутентификации (введение логина и пароля), возможность обхода аутентификации, реакцию ПО ИС на неоднократный ввод неправильного логина и (или) пароля.

• 6.2.1.4 Результаты опробования считают положительными, если идентификационные данные ПО ИС совпадают с идентификационными данными, которые приведены в таблице 6.1, а также исключается возможность несанкционированного доступа к ПО ИС и обеспечивается аутентификация.

Проверку работоспособности ИС проводят одновременно с определением метрологических характеристик по 6.3 - 6.5 настоящей методики поверки.

• 6.3.1 Определение погрешности ИК довзрывных концентраций горючих газов и паров (метан или метанол) выполняют для каждого ИК в соответствии с заявлением владельца ИС.

• 6.3.2 Определение погрешности ИК довзрывных концентраций горючих газов и паров (метан или метанол) выполняют комплектно или поэлементно.

• 6.3.3 Определение погрешности ИК довзрывных концентраций горючих газов и паров (метан или метанол) комплектно

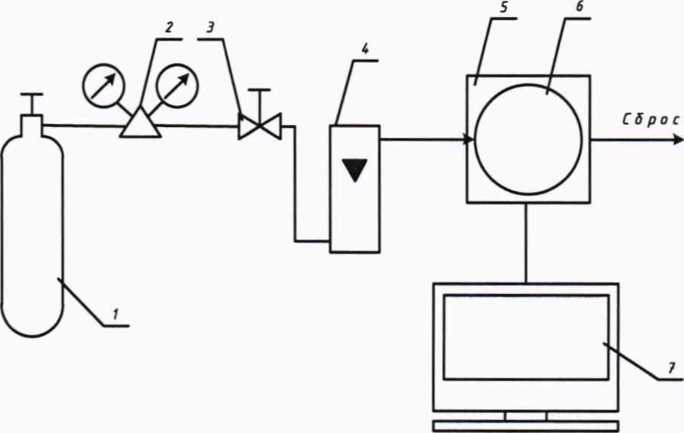

  • 6.3.3.1 Собирают схему в соответствии с приложением А настоящей методики поверки.

  • 6.3.3.2 На вход датчика оптического инфракрасного Drager PIR 7000 исполнения 334 (далее - Drager PIR 7000) подают ГС, содержащую поверочный компонент в последовательности №№ 1-2-3 (соответственно определяемому компоненту и диапазону измерений), приведенной в приложении Б (таблица Б.1) настоящей методики поверки. Подачу ГС осуществляют посредством калибровочного адаптера.

  • 6.3.3.3 Расход ГС устанавливают (0,5±0,1) дм³/мин. Расход ГС фиксируют по показаниям ротаметра, регулируя вентилем точной регулировки. Время подачи ГС - не менее 45 секунд.

  • 6.3.3.4 При подаче каждой ГС после стабилизации показаний ИК фиксируют значения:

• - довзрывных концентраций горючих газов и паров (метан или метанол), измеренных ИК (по показаниям автоматизированного рабочего места (далее - АРМ) операторов ИС), С,, % нижнего концентрационного предела распространения пламени (далее - НКПР);

• - температуры окружающей среды в месте установки Drager PIR 7000 t_Dragcrp[R7ooo , °C, измеренной термогигрометром;

-атмосферного давления в месте установки Drager PIR 7000 p_Dragerp_IR7ooo * кПа, измеренного термогигрометром.

• 6.3.3.5 Для диапазона измерений от 0 до 50 % НКПР включ. (метан или метанол) в каждой реперной точке вычисляют абсолютную погрешность Анкпр, % НКПР, по формуле

АНКПР ~ Cj - Cj ,                                      (1)

где Cf - действительное значение содержания определяемого компонента в ГС в i-ой реперной точке, % НКПР (из паспорта на ГС).

• 6.3.3.6 Для диапазона измерений св. 50 до 100 % НКПР (метан) в каждой реперной точке вычисляют относительную погрешность 5_НКПР, %, по формуле

  $НКПР ^—



(2)

• 6.3.3.7 Результаты определения погрешности ИК довзрывных концентраций горючих газов и паров (метан или метанол) считают положительными, если рассчитанная погрешность измерения довзрывных концентраций горючих газов и паров (метан или метанол) в каждой реперной точке не выходит за пределы:

а) если атмосферное давление, измеренное термогигрометром, находится в пределах от 90,6 до 104,8 кПа:

- для диапазона измерений от 0 до 50 % НКПР включ. (метан или метанол) max DragerPIR 7000 ’ НКПР.

- для диапазона измерений св. 50 до 100 % НКПР (метан) S_{CmaxDragerPIR7000} , %:

б) если атмосферное давление, измеренное термогигрометром, выходит за пределы от 90,6 до 104,8 кПа:

- для диапазона измерений от 0 до 50 % НКПР (метан или метанол) включ. &С max DragerPIR 7000 ’   НКПР.

max DragerPIR 7000

109+ 2,5-

* DragerPIR 7000

7

Р НУ DragerPIR 7000

7

(6)

6.3.4 Определение погрешности ИК довзрывных концентраций горючих газов и паров (метан или метанол) поэлементно

• 6.3.4.1 Проверяют наличие сведений о результатах поверки первичных ИП ИК довзрывных концентраций горючих газов и паров (метан или метанол) в Федеральном информационном фонде по обеспечению единства измерений. Первичные ИП ИК довзрывных концентраций горючих газов и паров (метан или метанол) должны быть поверены в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений, и допущены к применению.

Примечание - Датчик оптический инфракрасный Drager PIR 7000 исполнения 334 (регистрационный номер 53981-13) должен быть поверен в соответствии с документом МП-242-1514-2013 «Датчики оптические инфракрасные Drager модели Polytron IR (2 IR), PIR 3000, PIR 7000, PIR 7200. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22 февраля 2013 г.

• 6.3.4.2 Отключают первичный ИП от вторичной части ИК (далее - ВИК) довзрывных концентраций горючих газов и паров (метан или метанол) и к соответствующей ВИК подключают калибратор, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

• 6.3.4.3 Погрешность ВИК довзрывных концентраций горючих газов и паров (метан или метанол) определяют при значениях довзрывных концентраций горючих газов и паров, соответствующих 0; 25; 50; 75; 100% диапазона измерений ИК довзрывных концентраций горючих газов и паров (метан или метанол).

• 6.3.4.4 С помощью калибратора устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК довзрывных концентраций горючих газов и паров (метан или метанол) (0 %).

• 6.3.4.5 Значение подаваемого калибратором аналогового сигнала силы постоянного тока I_Ki, мА, соответствующее задаваемому значению довзрывных концентраций горючих газов и паров (метан или метанол) C_Ki, в единицах измерения довзрывных концентраций горючих газов и паров (метан или метанол), рассчитывают по формуле

(С -С )-16

\          ПИП /  * ^W | д

max ^min

где С_К) - действительное значение довзрывных концентраций горючих газов и паров (метан или метанол), соответствующее задаваемому калибратором MC5-R аналоговому сигналу силы постоянного тока, в единицах измерения довзрывных концентраций горючих газов и паров;

С_тах - верхний предел диапазона измерений ИК довзрывных концентраций горючих газов и паров (метан или метанол), в единицах измерения довзрывных концентраций горючих газов и паров;

C_min - нижний предел диапазона измерений ИК довзрывных концентраций горючих газов и паров (метан или метанол), в единицах измерения довзрывных концентраций горючих газов и паров.

• 6.3.4.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах измерения довзрывных концентраций горючих газов и паров.

• 6.3.4.7 Вычисляют приведенную погрешность ВИК довзрывных концентраций горючих газов и паров (метан или метанол) y_CBni, %, по формуле



(8)

• 6.3.4.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении В настоящей методики поверки.

• 6.3.4.9 Повторяют процедуры по 6.3.4.4  - 6.3.4.8 для значений довзрывных

концентраций горючих газов и паров, соответствующих 25; 50; 75 и 100% диапазона измерений ИК довзрывных концентраций горючих газов и паров (метан или метанол).

• 6.3.4.10 Результаты определения погрешности ИК довзрывных концентраций горючих газов и паров (метан или метанол) считают положительными, если первичный ИП, входящий в состав ИК довзрывных концентраций горючих газов и паров (метан или метанол), поверен в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений, допущен к применению и приведенная погрешность, рассчитанная по 6.3.4.7, в каждой реперной точке не выходит за пределы ±0,25 %.

• 6.4.1 Определение абсолютной погрешности ИК довзрывных концентраций горючих газов и паров (водород) выполняют для каждого ИК в соответствии с заявлением владельца ИС.

• 6.4.2 Определение абсолютной погрешности ИК довзрывных концентраций горючих газов и паров (водород) выполняют комплектно или поэлементно.

• 6.4.3 Определение абсолютной погрешности ИК довзрывных концентраций горючих газов и паров (водород) комплектно

  • 6.4.3.1 Собирают схему в соответствии с приложением А настоящей методики поверки.

  • 6.4.3.2 На вход газоанализатора стационарного со сменными сенсором взрывозащищенного ССС-903 модификации ССС-903МЕ с преобразователем газовым ПГТ-903У-водород-4 (далее - ССС-903МЕ) подают ГС, содержащую поверочный компонент в последовательности №№ 1-2-3, приведенной в приложении Б (таблица Б.2) настоящей методики поверки. Подачу ГС осуществляют посредством насадки для газоанализатора.

  • 6.4.3.3 Расход ГС устанавливают (0,45±0,05) дм³/мин. Расход ГС фиксируют по показаниям ротаметра, регулируя вентилем точной регулировки. Время подачи ГС - не менее 90 секунд.

  • 6.4.3.4 При подаче каждой ГС после стабилизации показаний ИК фиксируют значения:

- довзрывных концентраций горючих газов и паров (водород), измеренных ИК (по показаниям АРМ операторов ИС), C_f, % НКПР;

• - температуры окружающей среды в месте установки ССС-903МЕ t_ccc__903ME , °C, измеренной термогигрометром;

• - атмосферного давления в месте установки ССС-903МЕ 7000 Р_ССс-9озме » ^к^^а’ измеренного термогигрометром.

• 6.4.3.5 В каждой реперной точке вычисляют абсолютную погрешность Днкпр, % НКПР, по формуле (1).

• 6.4.3.6 Результаты определения абсолютной погрешности ИК довзрывных концентраций горючих газов и паров (водород) считают положительными, если рассчитанная абсолютная погрешность измерения довзрывных концентраций горючих газов и паров (водород) в каждой реперной точке не выходит за пределы Д_Стахссс-9озмЕ» ^0//° НКПР:

а) если атмосферное давление, измеренное термогигрометром, находится в пределах от

• 84,4 до 106,7 кПа:

д             = + /29 0625 + Г1 • ^tccc-903M£ ~^20>| .                          (9)

ⁿCmaxCCC-903ME - J^2,7’jq       J ’                            ^V '

б) если атмосферное давление, измеренное термогигрометром, выходит за пределы от

• 84,4 до 106,7 кПа:

  С max ССС-9ОЗМЕ ^—

(РсСС-903МЕ РНУССС-903МЕ )

10

где Рнуссс 9озме “ нормальное условие (атмосферное давление) при поверке ССС-903МЕ, кПа.

• 6.4.4 Определение абсолютной погрешности ИК довзрывных концентраций горючих газов и паров (водород) поэлементно

  • 6.4.4.1 Проверяют наличие сведений о результатах поверки первичных ИП ИК довзрывных концентраций горючих газов и паров (водород) в Федеральном информационном фонде по обеспечению единства измерений. Первичные ИП ИК довзрывных концентраций горючих газов и паров (водород), должны быть поверены в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений, и допущены к применению.

Примечание - Газоанализатор стационарный со сменным сенсором взрывозащищенный ССС-903 модификации ССС-903МЕ с преобразователем газовым ПГТ-903У-водород-4 (регистрационный номер 57655-14) должен быть поверен в соответствии с документом МП-242-1672-2013 «Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903 ME. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 25 ноября 2013 г. с Изменением № 1, утвержденным ФГУП «ВНИИМ им Д.И. Менделеева» 05.04.2016 г.

• 6.4.4.2 Отключают первичный ИП от ВИК довзрывных концентраций горючих газов и паров (водород) и к соответствующей ВИК подключают калибратор, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

• 6.4.4.3 Приведенную погрешность ВИК довзрывных концентраций горючих газов и паров (водород) определяют при значениях довзрывных концентраций горючих газов и паров, соответствующих 0; 25; 50; 75; 100% диапазона измерений ИК довзрывных концентраций горючих газов и паров (водород).

• 6.4.4.4 С помощью калибратора устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК довзрывных концентраций горючих газов и паров (водород) (0 %).

• 6.4.4.5 Значение подаваемого калибратором аналогового сигнала силы постоянного тока I_Ki, мА, соответствующее задаваемому значению довзрывных концентраций горючих газов и паров (водород) C_Ki, в единицах измерения довзрывных концентраций горючих газов и паров (водород), рассчитывают по формуле (7).

• 6.4.4.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах измерения довзрывных концентраций горючих газов и паров.

• 6.4.4.7 Вычисляют приведенную погрешность ВИК довзрывных концентраций горючих газов и паров (метан или метанол) y_CBnj, %, по формуле (8).

• 6.4.4.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении В настоящей методики поверки.

• 6.4.4.9 Повторяют процедуры по 6.4.4.4 - 6.4.4.8 для значений довзрывных концентраций горючих газов и паров, соответствующих 25; 50; 75 и 100% диапазона измерений ИК довзрывных концентраций горючих газов и паров (водород).

• 6.4.4.10 Результаты определения абсолютной погрешности ИК довзрывных концентраций горючих газов и паров (водород) считают положительными, если первичный ИП, входящий в состав ИК довзрывных концентраций горючих газов и паров (водород), поверен в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений, допущен к применению и приведенная погрешность, рассчитанная по 6.4.4.7, в каждой реперной точке не выходит за пределы ±0,25 %.

• 6.5.1 Определение приведенной погрешности ИК концентрации (объемной доли) диоксида углерода выполняют для каждого ИК в соответствии с заявлением владельца ИС.

• 6.5.2 Определение приведенной погрешности ИК концентрации (объемной доли) диоксида углерода выполняют комплектно или поэлементно.

• 6.5.3 Определение приведенной погрешности ИК объемной доли диоксида углерода комплектно

  • 6.5.3.1 Собирают схему в соответствии с приложением А настоящей методики поверки.

  • 6.5.3.2 На вход датчика оптического инфракрасного Drager PIR 7200 (далее -Drager PIR 7200) подают ГС, содержащую поверочный компонент в последовательности №№ 1-2-3 (соответственно определяемому компоненту и диапазону измерений), приведенную в приложении Б (таблица Б.З) настоящей методики поверки. Подачу ГС осуществляют посредством калибровочного адаптера.

  • 6.5.3.3 Расход ГС устанавливают (0,5±0,1) дм³/мин. Расход ГС фиксируют по показаниям ротаметра, регулируя вентилем точной регулировки. Время подачи ГС - не менее 45 секунд.

  • 6.5.3.4 При подаче каждой ГС после стабилизации показаний ИК фиксируют значения:

- объемной доли диоксида углерода, измеренной ИК (по показаниям АРМ операторов ИС), C^j, % объемной доли диоксида углерода;

-температуры окружающей среды в месте установки Drager PIR 7200 t_Dra_gerPiR72oo»°C, измеренной термогигрометром;

-атмосферного давления в месте установки Drager PIR 7200 P_Drag_erpiR72oo ’ ^кПа, измеренного термогигрометром.

• 6.5.3.5 Вычисляют приведенную погрешность измерения объемной доли диоксида углерода у_ссо , %, по формуле



(П)

действительное значение содержания диоксида углерода в ГС в i-ой реперной точке, % объемной доли (из паспорта на ГС);

верхний предел диапазона измерений ИК, % объемной доли диоксида

углерода;

C_COmtn “ нижний предел диапазона измерений ИК, % объемной доли диоксида углерода.

• 6.5.3.6 Результаты определения приведенной погрешности измерения объемной доли диоксида углерода считают положительными, если рассчитанная приведенная погрешность измерения объемной доли диоксида углерода в каждой реперной точке не выходит за пределы УССО₂ шах ’ ^//°'

а) если атмосферное давление на месте установки Drager PIR 7200 находится в пределах от 90,6 до 104,8 кПа:

б) если атмосферное давление на месте установки Drager PIR 7200 не находится в пределах от 90,6 до 104,8 кПа:

• 6.5.4 Определение приведенной погрешности ИК объемной доли диоксида углерода выполняют поэлементно.

  • 6.5.4.1 Проверяют наличие сведений о результатах поверки первичных ИП ИК объемной доли диоксида углерода в Федеральном информационном фонде по обеспечению единства измерений. Первичные ИП ИК объемной доли диоксида углерода должны быть поверены в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений, и допущены к применению.

Примечание - Датчик оптический инфракрасный Drager PIR 7200 (регистрационный номер 53981-13) должен быть поверен в соответствии с документом МП-242-1514-2013 «Датчики оптические инфракрасные Drager модели Polytron IR (2 IR), PIR 3000, PIR 7000, PIR 7200. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22 февраля 2013 г.

• 6.5.4.2 Отключают первичный ИП от ВИК объемной доли диоксида углерода и к соответствующей ВИК подключают калибратор, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

• 6.5.4.3 Приведенную погрешность ВИК объемной доли диоксида углерода определяют при значениях объемной доли диоксида углерода, соответствующих 0; 25; 50; 75; 100% диапазона измерений ИК объемной доли диоксида углерода.

• 6.5.4.4 С помощью калибратора устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК объемной доли диоксида углерода (0 %).

• 6.5.4.5 Значение подаваемого калибратором аналогового сигнала силы постоянного тока Li, мА, соответствующее задаваемому значению объемной доли диоксида углерода C_Ki, в единицах измерения объемной доли диоксида углерода, рассчитывают по формуле (7).

• 6.5.4.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах измерения объемной доли диоксида углерода.

• 6.5.4.7 Вычисляют приведенную погрешность ВИК объемной доли диоксида углерода Yceni ’ ^0//°’ ^по формуле (8).

• 6.5.4.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении В настоящей методики поверки.

• 6.5.4.9 Повторяют процедуры по 6.5.4.4 - 6.5.4.8 для значений объемной доли диоксида углерода, соответствующих 25; 50; 75 и 100% диапазона измерений ИК объемной доли диоксида углерода.

• 6.5.4.10 Результаты определения приведенной погрешности ИК концентрации (объемной доли) диоксида углерода считают положительными, если первичный ИП, входящий в состав ИК объемной доли диоксида углерода, поверен в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений, допущен к применению и приведенная погрешность, рассчитанная по 6.5.4.7, в каждой реперной точке не выходит за пределы ±0,25 %.

• 7.1 Результаты поверки ИС оформляют протоколом с указанием даты и места проведения поверки, условий проведения поверки, применяемых эталонов, результатов расчета погрешности. Рекомендуемая форма протокола поверки ИС приведена в приложении В настоящей методики поверки.

• 7.2 Результаты поверки оформляются в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений. По заявлению владельца ИС или лица, представившего ИС на поверку, при положительных результатах поверки выдается свидетельство о поверке ИС, при отрицательных результатах поверки - извещение о непригодности к применению ИС.

• 7.3 При наличии свидетельств о поверке ИП ИС, они прикладываются к свидетельству о поверке ИС.

• 7.4 При наличии свидетельств о поверке ИС в части отдельных ИК, они прикладываются к свидетельству о поверке ИС.

(рекомендуемое)

Схема подачи газовой смеси на вход датчика оптического инфракрасного Drager PIR 7000 исполнения 334, датчика оптического инфракрасного Drager PIR 7200 и газоанализатора стационарного со сменными сенсором взрывозащищенного ССС-903 модификации ССС-903МЕ с преобразователем газовым ПГТ-903У-водород-4

Примечание - Приняты следующие условные обозначения:

1 - источник ГС;

2-редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);

• 3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);

• 4 - индикатор расхода (ротаметр);

• 5 - адаптер калибровочный или насадка для газоанализатора (показан условно);

• 6 - поверяемый датчик оптический инфракрасный Drager PIR 7000 исполнения 334 или датчик оптический инфракрасный Drager PIR 7200, или газоанализатор стационарный со сменными сенсором взрывозащищенный ССС-903 модификации ССС-903МЕ с преобразователем газовым ПГТ-903У-водород-4 (показан условно);

• 7 - АРМ оператора ИС.

(обязательное)

Таблица Б. 1 - Технические характеристики ГС, используемых при поверке ИС

Таблица Б.2 - Технические характеристики ГС, используемых при поверке ИС

Таблица Б.З - Технические характеристики ГС, используемых при поверке ИС

(рекомендуемое)

Форма протокола поверки ИС

Дата_____._____.20___г.

Поверитель: (наименование юридического лица или индивидуального предпринимателя, выполнившего поверку)

Место проведения поверки:

Наименование поверяемого средства измерений: Система измерительная контроля загазованности АСУТП платформы Блок-Кондуктор месторождения им. В. Филановского

Заводской номер ИС:

Условия проведения поверки:

а) температура окружающего воздуха, °C:

• - в месте установки ExperionPKS                                                 ________

• - в местах установки Drager PIR 7000 или Drager PIR 7200, или ССС-903МЕ          ________

б) относительная влажность, %                                                     ________

в) атмосферное давление, кПа                                                       ________

Наименование эталонов и вспомогательных средств: (суказанием заводского номера и свидетельства о поверке)

Поверка проведена в соответствии с документом: МП 0710/1-311229-2020 «Государственная система обеспечения единства измерений. Система измерительная контроля загазованности АСУТП платформы Блок-Кондуктор месторождения им. В. Филановского. Методика поверки», утвержденным ООО Центр Метрологии «СТП» 07 октября 2020 г.

Проведение поверки:

• 1 Внешний осмотр: соответствует (не соответствует) требованиям 6.1 методики поверки.

• 2 Опробование: соответствует (не соответствует) требованиям 6.2 методики поверки.

3 Определение погрешности измерения довзрывных концентраций горючих газов и паров (метан или метанол)

3.1 Состав ИК довзрывных концентраций горючих газов и паров (метан или метанол)

3.2 Результаты определения погрешности измерения довзрывных концентраций горючих газов и паров (метан или метанол) комплектно

3.2.1 Результаты определения абсолютной погрешности измерения довзрывных концентраций горючих газов и паров (метан или метано.

3.2.2

.таты

относительной

газов и

или

3.3 Результаты определения погрешности измерения довзрывных концентраций горючих газов и паров (метан или метанол) поэлементно

3.3.1 Результаты определения приведенной погрешности вторичной части ИК довзрывных концентраций горючих газов и паров (метан или метанол)

Результаты поверки датчиков оптических инфракрасных Drager PIR 7000 исполнения 334 в Федеральном информационном фонде по обеспечению единства измерений: наименование типа СИ, регистрационный номер, заводской номер, номер свидетельства (если оформлялось), дата поверки, срок действия, огранизация-поверитель, пригодность

Результаты определения погрешности измерения довзрывных концентраций горючих газов и паров (метан или метанол): положительные (отрицательные)

4 Определение погрешности измерения довзрывных концентраций горючих газов и паров (водород)

4.1 Состав ИК довзрывных концентраций горючих газов и паров (водород)

4.2 Результаты определения погрешности измерения довзрывных концентраций горючих газов и паров (водород) комплектно

4.2.1 Результаты определения абсолютной погрешности измерения довзрывных концентраций горючих газов и паров (водород)

4.3 Результаты определения погрешности измерения довзрывных концентраций горючих газов и паров (водород) поэлементно

4.3.1 Результаты определения приведенной погрешности вторичной части ИК довзрывных концентраций горючих газов и паров (водород)

Результаты поверки газоанализаторов стационарных со сменным сенсором взрывозащищенным ССС-903 модификации ССС-903МЕ с преобразователем газовым ПГГ-903У-водород-4 в Федеральном информационном фонде по обеспечению единства измерений: наименование типа СИ, регистрационный номер, заводской номер, номер свидетельства (если оформлялось), дата поверки, срок действия, огранизация-поверитель, пригодность

Результаты определения погрешности измерения довзрывных концентраций горючих газов и паров (водород): положительные (отрицательные)

5 Определение погрешности измерения объемной доли диоксида углерода

5.1 Состав ИК объемной доли диоксида углерода

5.2 Результаты определения погрешности измерения объемной доли диоксида углерода комплектно

5.2.1 Результаты определения приведенной погрешности измерения объемной доли диоксида углерода

5.3 Результаты определения погрешности измерения объемной доли диоксида углерода поэлементно

5.3.1 Результаты определения приведенной погрешности вторичной части ИК объемной доли диоксида углерода

Результаты поверки датчиков оптических инфракрасных Drager PIR 7200 в Федеральном информационном фонде по обеспечению единства измерений: наименование типа СИ, регистрационный номер, заводской номер, номер свидетельства (если оформлялось), дата поверки, срок действия, огранизация-поверитель, пригодность

Результаты определения погрешности измерения объемной доли диоксида углерода: положительные (отрицательные)

19 из 19
