Методика поверки «осударственная система обеспечения единства измерений Комплект аппаратуры энергетической яркости, включающий аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов, в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый» (MП 028.M7-18)

УТВЕРЖДАЮ

Заместитель директора по производству

Государственная система обеспечения единства измерений

Комплект аппаратуры энергетической яркости, включающий аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов, в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый

МЕТОДИКА ПОВЕРКИ

МП 028.М7-18

Главный метролог ИИОФИ» С.Н. Негода » апреля 2018 г.

Москва 2018 г.

Настоящая методика поверки распространяется на комплект аппаратуры энергетической яркости, включающего аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый (далее - комплект).

Комплект предназначен для поверки средств измерений энергетической яркости (далее - ЭЯ) в диапазоне длин волн от 0,2 до 0,4 мкм и поверки СИ ПУФП.

Настоящая методика поверки устанавливает операции при проведении их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 2.1 При проведении первичной и периодической поверок выполняются операции, указанные в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 3.1 При проведении первичной и периодической поверок применяются средства поверки, указанные в таблице 2.

Таблица 2

• 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик радиометров с требуемой точностью.

К проведению поверки допускают лиц, изучивших настоящую методику поверки и Руководство по эксплуатации, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

• 5.1 Комплект следует устанавливать в закрытых взрыво- и пожаробезопасных лабораторных помещениях, оборудованных вытяжной вентиляцией и удовлетворяющих требованиям санитарных норм и правил. При проведении испытаний следует соблюдать требования, установленные ГОСТ 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при испытаниях, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.2 Помещение, в котором проводятся испытания, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 5.3 При выполнении измерений должны соблюдаться требования руководства по эксплуатации на комплект.

• 6.1 Все этапы поверки, за исключением особо оговоренных, проводят при следующих условиях:

• - температура окружающего воздуха, °C                         от +15 до +25;

• - относительная влажность воздуха, %, не более                   80;

• - атмосферное давление, мм рт.ст.                                от 720 до 760.

• 6.2 Помещение, где проводятся испытания, должно быть чистым и сухим. В помещении не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (особенно бензина и разбавителя), способных вызвать коррозию краски.

• 6.3 В помещении не допускаются посторонние источники излучения, мощные постоянные и переменные электрические и магнитные поля.

• 7.1 Перед началом работы с аппаратурой необходимо внимательно изучить Руководства по эксплуатации на составные части аппаратуры (далее - РЭ), а также ознакомиться с правилами подключения составных частей аппаратуры.

• 7.2 Проверить наличие средств испытаний согласно таблице 1, укомплектованность его документацией и необходимыми элементами соединений.

• 7.3 Если на оптических элементах имеются загрязнения, то следует удалить грязь с помощью чистой мягкой ткани.

• 7.4 Работа с источниками излучения проводится в хлопчатобумажных перчатках.

• 8 Проведение поверки

• 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого комплекта следующим требованиям:

• 1) комплект должен быть укомплектован составными частями и документацией в соответствии с их эксплуатационными документами;

• 2) отсутствие внешних повреждений, пыли, жировых пятен, следов влаги на рабочих поверхностях оптических элементов, царапин, трещин и сколов на стекле, свилей и помутнений в рабочей части смотрового окна;

• 3) отсутствие повреждений кабелей и соединителей;

• 4) составные части комплекта не должны иметь механических повреждений и дефектов покрытия;

• 5) должна быть проверена надежность межблочных соединений составных частей комплекта

• 8.1.2 Комплект считается прошедшим операцию поверки, если не обнаружены несоответствия комплектности, механические повреждения, ослабления элементов конструкции, неисправности разъемов.

Опробование комплекта проводится с целью проверки работоспособности в соответствии с эксплуатационной документацией и пригодности комплекта к испытаниям.

• 8.2.1  Опробование источников излучения (далее - ИИ) не указаны во вспомогательных средствах поверки

  • 8.2.1.1 Установить ИИ на оптический стол и подготовить к работе согласно руководству по эксплуатации.

  • 8.2.1.2 Включить ИИ согласно руководству по эксплуатации комплекта.

  • 8.2.1.3 Опробование радиометров.

  • 8.2.1.4 Установить радиометр на оптический стол на одной оптической оси с излучателем и подготовить к работе согласно руководству по эксплуатации.

  • 8.2.1.5 Включить излучатель и радиометр в соответствии с руководством по эксплуатаций комплекта и провести измерение.

8.2.2 Комплект считается выдержавшим этап испытаний, если на индикаторе измерительного прибора отображается измеренное значение.

• 8.3 Определение метрологических характеристик

При определении спектрального диапазона комплекта необходимо провести проверку стабильности источника УФ излучения лампы типа ДДС-30 и точности установки длины волны спектрорадиометра из состава комплекта.

• 8.3.1.1  При проверке стабильности лампы типа ДДС-30 с детекторной стабилизацией, проверить подключение к блоку питания и цифровому прибору

• 8.3.1.2 Провести измерения тока лампы и сигнала блока детекторной стабилизации в течение 4 часов каждые 30 минут.

• 8.3.1.5 При проверке точности установки длин волн спектрорадиометра установить на компараторе комплекта ртутный источник УФ излучения - лампу ДРГС-12 из состава

ГЭТ 84-2015 и обеспечить заполнение УФ излучением входной диафрагмы спектрорадиометра.

• 8.3.1.6  Запустить ПО, убедившись в подключении спектрорадиометра к компьютеру по наличию пиктограммы зеленого цвета в правом нижнем углу ПО.

• 8.3.1.7 Измерить сигнал фотоприемника Ii(k) вблизи ртутных линий с длиной волны 254 нм, 313 нм, 365 нм в диапазоне длин волн от 200 до 400 нм в пределах 30 нм с шагом 1 нм для определения аппаратной функции спектрорадиометра.

• 8.3.1.8  Определить длины волн в отсчетах спектрорадиометра в нм, соответствующие середине полуширины аппаратной функции спектрорадиометра А.254,

А-365, и разности ЛХ254 ⁼ 254 - Х254, АХ3 □ = 313 - Хзв, ЛХ365 = 365 - Хзб5-

• 8.3.1.10 При проверки спектрального диапазона комплекта необходимо измерить сигнал фотоприемника Ii(k) на длине волны X в диапазоне длин волн от 200 до 400 нм с шагом 10 нм.

• 8.3.1.11 Установить блок контроля рассеянного излучения и измерить сигнал фото приемника Ji(X), соответствующий рассеянному излучению.

• 4.8.3.12 Определить значение интегральной суммы В в диапазоне длин волн от 200 до 400 нм с шагом 10 нм по формуле 3:

где 1Д) - результат i -го измерения сигнала фотоприемника на длине волны X;

Ji(X) - результат i -го измерения сигнала фотоприемника, соответствующего рассеянному излучению на длине волны к.

Сигнал фотоприемника пропорционален уровню ЭЯ - 10Вт/(ср м²)

• 8.3.1.13 Комплект считается прошедшим этап поверки, если определяется ЭЯ в спектральном диапазоне длин волн от 0,2 до 0,4 мкм.

Определение диапазона измерений ЭЯ комплекта, включая аппаратуру поверки СИ ПУФП, проводят с использованием эталонной лампы ДДС-30 и эталонных УФ радиометров в составе ГЭТ 84-2015.

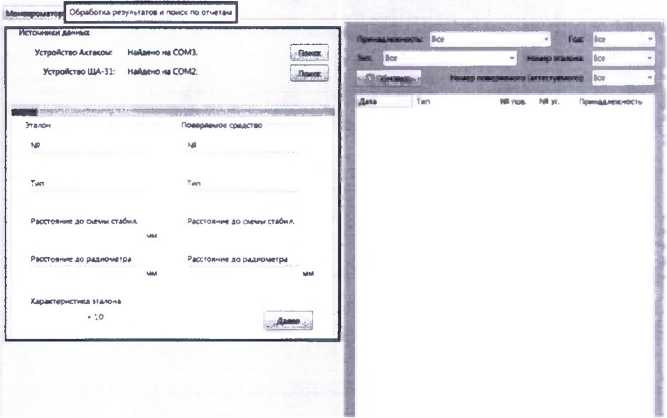

Запустить ПО. Выбрать вкладку «Радиометр по радиометру» или «Лампа по лампе» (см. рисунок 1).

Рисунок 1 - Вкладка «Радиометр по радиометру»/«Лампа по лампе» основного окна ПО

• 8.3.2.1 Проверка диапазона измерений ЭЯ комплекта проводится с использованием эталонного УФ радиометра из состава ГЭТ 84-2015.

Установить источник излучения на оптический модуль комплекта так, чтобы изображение источника УФ излучения фокусировалось на входной щели спектрорадиометра комплекта и измерить сигнал фотоприемника 1,(Х) на длине волны X в диапазоне длин волн от 200 до 400 нм с шагом 10 нм.

< Установить перед входной щелью спектрорадиометра отрезающий фильтр из состава ГЭТ 84-2015, измерить сигнал фотоприемника J,(X), соответствующий рассеянному излучению и определить значение интегральной суммы сигналов LjO= ЦХ) - Jj(X) по длинам волн в диапазоне от 200 до 400 нм с шагом 10 нм по формуле (2).

Установить на компараторе комплекта на фиксированном расстоянии от источника УФ излучения эталонный радиометр из состава ГЭТ 84-2015, определить ЭЯ Lo УФ излучения в диапазоне длин волн от 200 до 400 нм и CKO Si отклонения измеренных значений интегральной суммы от результатов измерений ЭЯ эталонным радиометром по формуле (1).

С использованием эталонного радиометра установить значение ЭЯ - Lmax = 1000 Вт/(ср м²), соответствующее верхней границе динамического диапазона Государственного первичного эталона, и определить CKO Simax отклонения измеренных значений интегральной суммы от результатов измерений ЭЯ по формуле (1).

С использованием эталонного радиометра установить значение ЭЯ - Emin = 10‘² Вт/(срм²), соответствующее нижней границе диапазона Государственного первичного эталона и определить CKO Simin отклонения измеренных значений интегральной суммы от результатов измерений ЭЯ по формуле (1).

• 8.3.2.2 Проверка диапазона значений ЭЯ аппаратуры поверки СИ ПУФП.

Проверка диапазона значений ЭЯ аппаратуры поверки СИ ПУФП проводится с использованием эталонного УФ радиометра из состава ГЭТ 84-2015.

Установить эталонный источник излучения в составе аппаратуры поверки СИ ПУФП на оптический модуль гак, чтобы обеспечить максимальное значение сигнала, пропорционального СПЭЯ, и измерить сигнал ПЗС матрицы I, в диапазоне длин волн от 200 до 400 нм.

В соответствии с ГОСТ 8.736-2011 при доверительной вероятности Р = 0,99 и числе степеней свободы п-1 = 16 коэффициент Стьюдента t = 3.

Суммарная погрешность комплекта, включая аппаратуру поверки СИ ПУФП, включает случайные и неисключенные систематические погрешности первичного эталона, погрешность передачи единиц от Государственного первичного эталона комплекту аппаратуры, а также нестабильность комплекта, включая аппаратуру поверки СИ ПУФП, выраженные в виде суммарного СКО.

До - предел допускаемой погрешности комплекта, включая аппаратуру поверки СИ ПУФП (До < Ю%);

Svo - суммарное СКО воспроизведения единиц на ГПЭ^о < 0,4 %);

Sice - суммарное СКО передачи единиц от ГПЭ к ВЭ-ХХ (Sj>o < 0,2 %);

Si - суммарное СКО нестабильности транспортируемых комплектов единиц СПЭЯ, С ПСИ, СПЭО, ЭО и ЭЯ, включая аппаратуру поверки СИ ПУФП.

Суммарное СКО нестабильности комплекта, включая аппаратуру поверки СИ ПУФП определяется нестабильностью излучателей в составе эталона ВЭ-ХХ при использовании детекторной стабилизации и рассчитывается по формуле (1).

Комплект, включая аппаратуру поверки СИ ПУФП, считать прошедшими испытания, если пределы допускаемой относительной основной погрешности измерений ЭЯ До, %, не превышает 10’¹.

• 9.1 Результаты поверки заносятся в протокол (форма протокола приведена в приложении 1 настоящей методики поверки).

• 9.2 Комплект, прошедший поверку с положительным результатом, признается годным и допускаются к применению. На него выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 8.3.1 - 8.3.3 фактических значений метрологических характеристик комплекта и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и СК аппаратуры ЭЯ допускают к эксплуатации.

• 9.3 Комплект, прошедший поверку с отрицательным результатом, признается непригодным, не допускают к применению. Свидетельство о предыдущей поверке аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.



  Начальник лаборатории НИО М-7

  ФГУП «ВНИИОФИ»



  Р.В. Минаев

  И. Аневский

Начальник лаборатории НИО М-7

ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ 1 к Методике поверки «Комплект аппаратуры энергетической яркости, включающего аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый»

ПРОТОКОЛ первичной / периодической поверки от «_______»_____________201__года

Средство измерений: Комплект аппаратуры энергетической яркости, включающего (Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый___________

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав.№___№/№_________________________

Заводские номера блоков     “

Пр и надлежащее______________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 028.М7-18 «Комплект аппаратуры энергетической яркости, включающего аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый. Методика поверки», утвержденной ФГУП «ВНИИОФИ» «  » апреля

2018 г._____________________________________________________________________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов _______________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:_____________________________

(приводят перечень н значения влияющих факторов, нормированных в методике поверки)

Получены результаты поверки метрологических характеристик:

Реком е нд аци и______________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:______________________________________________________________

__________________________________________подписи, ФИО, должность

9
