Методика поверки «Газоанализаторы ГАММА-100» (ИБЯЛ.413251.001 МП)
УТВЕРЖДАЮ
Руководитель
ИЦ ФГУП «ВНИИМС»
_________________В.Н. Яншин
«_____»_____________2014 г .
М.П.
ГАЗОАНАЛИЗАТОРЫ ГАММА-100 Методика поверки ИБЯЛ.413251.001 МП
Настоящая методика поверки распространяется на газоанализаторы ГАММА-100 (в дальнейшем — газоанализатор) и устанавливает методику первичной (при выпуске из производства, после ремонта) и периодической поверки в процессе эксплуатации.
Интервал между поверками - 1 год.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.1.
Таблица 1.1
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при поверке | |
|
первичной |
периодической и после ремонта | ||
|
1 Внешний осмотр |
6.1 |
Да |
Да |
|
2 Опробование - проверка работоспособности |
6.2 6.2.1 |
Да |
Да |
|
3 Определение метрологических |
6.3 | ||
|
характеристик | |||
|
- определение основной погрешности |
6.3.1 |
Да |
Да |
|
газоанализатора; | |||
|
- определение вариации показаний |
6.3.2 |
Да |
Да |
|
4 Проверка соответствия программного обеспечения |
6.4 | ||
|
- проверка идентификационных данных программного обеспечения (ПО) |
6.4.1 |
Да |
Да |
-
1.2 При получении отрицательных результатов при проведении той или иной операции поверка газоанализатора прекращается.
-
2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.1. Таблица 2.1
Номер
Наименование и тип основного или вспомогательного средства поверки;
пункта
обозначение нормативного документа, регламентирующего технические
методики
требования и (или) метрологические (МХ) и основные технические
поверки
характеристики средства поверки
4.1; 6
Термометр стеклянный лабораторный ТЛ-2, диапазон измерения от 0 до 100 °С, цена деления 1°С; ТУ 25-2021.003-88
4.1; 6
Барометр-анероид контрольный М-67, диапазон измерения от 81,3 до 105 кПа (от 610 до 790 мм рт. ст.), погрешность ± 0,1 кПа (± 0,8 мм рт. ст.); ТУ 25-04-1797-75
4.1; 6
Психрометр аспирационный МВ-4-2М, диапазон измерения от 10 до 100 %;
ТУ 52-07-(ГРПИ.405132.001)-92
6.3
Ротаметр с местными показаниями РМ-А-0,063 ГУЗ, кл. 4, верхний предел 0,063 м3/ч; ГОСТ 13045-81
6.3
Ротаметр с местными показаниями РМ-А-0,1 ГУЗ, кл. 4, верхний предел 0,1 м3/ч; ГОСТ 13045-81
6.2; 6.3
Манометр образцовый МО-250-0,25 МПа-0,25; ТУ 25-05-1664-74
6.2; 6.3
Секундомер механический СОСпр-2б-2-000, 60с/60мин, кл.2; ТУ 25-1894.003-90
6.2; 6.3
Вольтметр Э533, диапазон измерений от 10 до 600 В, кл.0,5; ГОСТ 8711-93
6.2; 6.3
Лабораторный автотрансформатор регулировочный РНО-250-2; ТУ 16-517.298-70 *
6.2; 6.3
Вентиль точной регулировки ВТР, РУ-150 атм. ИБЯЛ.306249.006 *
6.2; 6.3
Трубка ПВХ 4х1,5 мм; ТУ 2247-465-00208947-2006 *
6.2; 6.3
Трубка ГС-ТВ (тройник), ГОСТ 25336-82 *
6.2; 6.3
Редуктор баллонный БКО-25-1, ТУ26-05-90-87 *
6.2; 6.3
Поверочные газовые смеси (ГСО-ПГС) согласно приложению А
-
2.2 Все средства поверки, кроме отмеченных *, должны иметь действующие свидетельства о поверке, ГСО-ПГС в баллонах под давлением - действующие паспорта.
-
2.3 Допускается применение других средств поверки, обеспечивающих требуемую точность измерений.
-
3.1 Требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать «Правилам промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25 марта 2014 г. № 116.
-
3.2 Сброс газа при поверке газоанализатора по ГСО-ПГС должен осуществляться за пределы помещения согласно «Правилам безопасности сетей газораспределения и газопотребления», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15 ноября 2013 г. № 542 и «Правилам безопасности для объектов, использующих сжиженные углеводородные газы», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 21.11.2013 г. № 558.
-
3.3 Помещение должно быть оборудовано приточно-вытяжной вентиляцией.
-
3.4 В помещении запрещается пользоваться открытым огнем и курить.
-
3.5 К поверке допускаются лица, изучившие руководство по эксплуатации
ИБЯЛ.413251.001 РЭ (в дальнейшем - РЭ) и прошедшие необходимый инструктаж.
4 УСЛОВИЯ ПОВЕРКИ
4.1 При проведении поверки должны быть соблюдены следующие условия, если они не оговариваются особо:
|
- температура окружающего воздуха |
(20 ± 5) ОС; |
|
- относительная влажность окружающего воздуха |
(65 ± 15) %; |
|
- атмосферное давление |
(101,3 ± 4,0) кПа ((760 ± 30) мм рт. ст.); |
Примечание - В процессе поверки атмосферное давление не должно отличаться более чем на ± 1,3 кПа (± 10 мм рт. ст.) от значения, принятого при определении основной погрешности;
- давление анализируемой среды для термокондуктометрического измерительного
|
канала объемной доли водорода при повышенном давлении |
(200,0 ± 5,0) кПа; |
|
- напряжение питания переменного тока |
(230 ± 22) В; |
|
- частота питания переменного тока |
(50,0 ± 1,0) Гц; |
|
- расход ГСО-ПГС |
(0,9 ± 0,1) дм3/мин; |
-
- механические воздействия, наличие пыли, агрессивных примесей, внешние электрические и магнитные поля, кроме земного, должны быть исключены;
-
- отсчет показаний газоанализатора проводить через 5 мин с начала подачи ГСО-ПГС.
Допускается изменение показаний газоанализатора в
установившемся значении
выходного сигнала не более 0,2 в долях от пределов допускаемой основной погрешности. Установившимся значением считать среднее значение показаний в течение 15 с после начала отсчета показаний.
Поверку проводить на газоанализаторе с установленным выходным сигналом (4 - 20) мА.
5 ПОДГОТОВКА К ПОВЕРКЕ5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
- выполнить мероприятия по обеспечению условий безопасности;
- проверить наличие паспортов и сроки годности поверочных газовых смесей;
- выдержать газоанализатор и баллоны с ГСО- ПГС при температуре поверки в течение 24 ч;
- подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации;
- установить газоанализатор в рабочее положение и подготовить его к поверке согласно РЭ;
- проверку газоанализатора по ГСО- ПГС проводить по схемам, приведенным на рисунках:
а) 1 - для газоанализаторов, имеющих в составе термокондуктометрический (кроме канала для определения объемной доли водорода при повышенном давлении) и термомагнитный (кроме каналов для определения объемной доли кислорода с диапазонами измерений (90 - 100), (95 - 100) и (98 -100) %) измерительные каналы.
Примечание - Если на вход газоанализаторов с термомагнитным измерительным каналом с диапазонами измерений объемной доли кислорода (0 - 1), (0 - 2), (0 - 5), (0 - 10), (50 - 80) и (80 - 100) %, поступал атмосферный воздух, то перед проверкой метрологических характеристик необходимо продуть газовый канал газоанализаторов ГСО-ПГС № 1 в течение 30 мин;
б) 2 - для газоанализаторов, имеющих в составе оптико-акустический и термомагнитный (с диапазонами измерений объемной доли кислорода (90 - 100), (95 - 100) и (98 - 100) %) измерительные каналы.
Примечания
-
1 При определении метрологических характеристик указанных газоанализаторов необходимо обеспечить постоянную продувку нулевым газом, а именно:
-
- для термомагнитного измерительного канала - кислородом (О2) газообразным особой чистоты ТУ 2114-001-05798345-07 (ГСО-ПГС №3) с расходом (0,20 ± 0,05) дм3/мин;
-
- для оптико-акустического измерительного канала - азотом (N2) газообразным особой чистоты по ГОСТ 9293-79 (ГСО-ПГС №1) с расходом (0,20 ± 0,05) дм3/мин.
-
2 Если на вход газоанализаторов с термомагнитным измерительным каналом поступал атмосферный воздух, то перед проверкой метрологических характеристик необходимо продуть газовый канал газоанализаторов ГСО-ПГС № 1 в течение 30 мин;
-

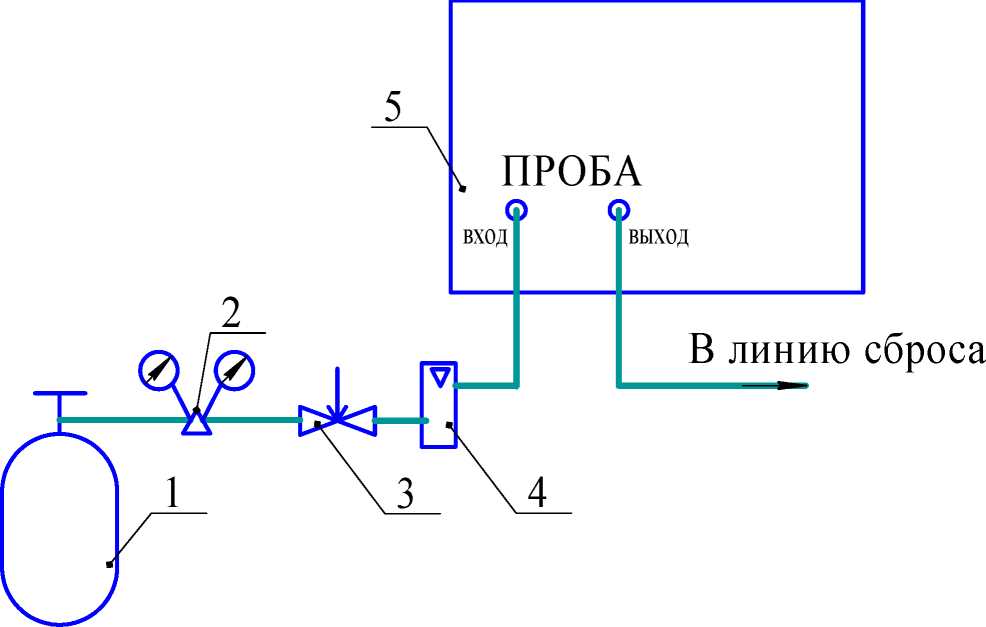

1 - баллон с ГСО-ПГС;
-
2 - редуктор баллонный;
-
3 - вентиль точной регулировки;
-
4 - ротаметр;
-
5 - газоанализатор.
Газовые соединения выполнить трубкой ПВХ 4х1,5
Рисунок 1 - Схема проверки по ГСО-ПГС газоанализаторов, имеющих в составе термокондуктометрический (кроме канала для определения объемной доли водорода при повышенном давлении) и термомагнитный (кроме каналов для определения объемной доли кислорода с диапазонами измерений (90 - 100), (95 - 100) и (98 - 100) %) измерительные каналы
2
о г
5
|
ГАЗ СРАВНЕ НИЯ | |
|
вход вы ход ПРОДУВК А | |
|
вход вы ход ПРОБ А о о вход выход | |
-
1 - баллон с ГСО-ПГС;
-
2 - редуктор баллонный;
-
3 - вентиль точной регулировки;
-
4 - ротаметр РМ-А-0,063 ГУЗ;
-
5 - ротаметр РМ-А-0,1 ГУЗ;
-
6 - газоанализатор;
-
7 - баллон с нулевым газом
Газовые соединения выполнить трубкой ПВХ 4х1,5
Рисунок 2 - Схема проверки по ГСО-ПГС газоанализаторов, имеющих в составе оптико-акустический и термомагнитный (с диапазонами измерений объемной доли кислорода (90 - 100), (95 - 100) и (98 - 100) %) измерительные каналы
в) 3 - для газоанализаторов, имеющих в составе термокондуктометрический
измерительный канал для определения объемной доли водорода при повышенном давлении;
- подключение газоанализатора к электрической сети осуществлять в соответствии с рисунком 4.
ВНИМАНИЕ:Газовый канал газоанализаторов может быть изготовлен единым для всех измерительных каналов или раздельным для каждого измерительного канала. В случае, если газоанализатор изготовлен с раздельными газовыми каналами, индикатор расхода в газоанализатор не устанавливается. Проверку выполнения требований п. 6.3 выполнять поочередно для каждого измерительного канала!
-
1 - баллон с ГСО-ПГС;
-
2 - редуктор баллонный;
-
3 - вентиль точной регулировки;
-
4 - ротаметр;
-
5 - газоанализатор;
-
6 - тройник;
-
7 - манометр образцовый МО-250-0,25 МПа-0,25
Газовые соединения выполнить трубкой ПВХ 4х1,5
Рисунок 3 - Схема проверки по ГСО-ПГС газоанализаторов, имеющих в составе термокондуктометрический измерительный канал для определения объемной доли водорода при повышенном давлении
2 3
-

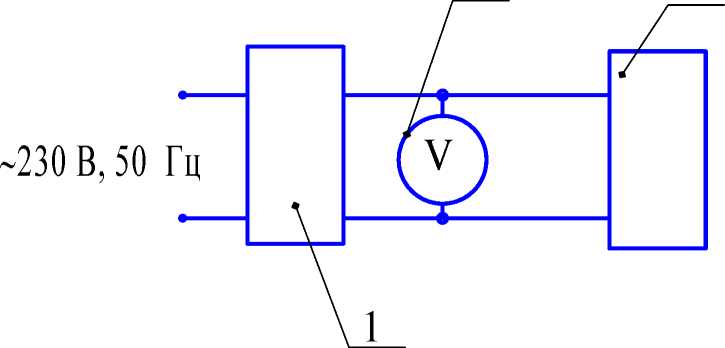

1 - автотрансформатор РНО-250-2;
-
2 - вольтметр Э533;
-
3 - газоанализатор
Рисунок 4 - Схема подключения газоанализатора к электрической сети при питании от сети переменного тока
6 ПРОВЕДЕНИЕ ПОВЕРКИ-
6.1 Внешний осмотр
-
6.1.1 При внешнем осмотре газоанализатора должно быть установлено:
-
-
1) отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;
-
2) наличие всех видов крепежа;
-
3) наличие пломб;
-
4) наличие маркировки газоанализатора согласно разделу 1 РЭ;
-
5) комплектность газоанализатора согласно разделу 1 РЭ;
-
6) исправность органов управления, настройки и коррекции.
Примечание - Проверку комплектности газоанализатора проводят только при первичной поверке при выпуске из производства.
-
6.1.2 Газоанализатор считается выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.
-
6.2 Опробование
-
6.2.1 Проверка работоспособности
-
6.2.1.1 Включить газоанализатор и провести проверку работоспособности согласно разделу 2 РЭ.
-
6.2.1.2 Газоанализатор считается работоспособным, если по окончании времени прогрева отсутствуют сообщения об ошибках на сенсорном экране газоанализатора.
-
-
6.3 Определение метрологических характеристик
-
6.3.1 Определение основной погрешности газоанализатора
-
6.3.1.1 Для определения основной погрешности газоанализатора установить значения порогов сигнализации равными:
П1 = Сд1+Сд2, (6.1)
2
Сд3 + Сд2
2
(6.2)
где П1(П2) - значение порогов срабатывания сигнализации ПОРОГ1 (ПОРОГ2), объемная доля (%, млн-1) или массовая концентрация (г/м3);
Сд1 (Сд2, Сд3) - действительное значение содержания определяемого компонента в ГСО-ПГС №1 (№2, №3), объемная доля (%, млн-1) или массовая концентрация (г/м3).
Примечание - Тип порогов установить "На повышение".
-
6.3.1.2 Определение основной погрешности проводить путем пропускания через газоанализатор ГСО-ПГС в последовательности №№ 1-2-3-2-1-3 (см. таблицы А.1 - А.3 приложения А, в соответствии с определяемым компонентом и диапазоном измерений).
При подаче каждой ГСО-ПГС регистрировать показания газоанализатора. При пропускании ГСО-ПГС №2 регистрировать срабатывание сигнализации ПОРОГ1, при пропускании ГСО-ПГС №3 регистрировать срабатывание сигнализации ПОРОГ2.
-
6.3.1.3 Определить значение основной приведенной погрешности у, %, в каждой точке проверки по формуле
Ск - Сн
где Aj - показания газоанализатора при подаче j-ой ГСО-ПГС, объемная доля (%, млн-1) или массовая концентрация (г/м3);
Сд - действительное значение содержания определяемого компонента в точке проверки, указанное в паспорте на ГСО-ПГС, объемная доля (%, млн-1) или массовая концентрация (г/м3);
Сн, Ск - начальное и конечное значение диапазона измерений, объемная доля (%, млн-1) или массовая концентрация (г/м3).
Примечание - Если действительное значение содержания определяемого компонента в паспорте на ГСО-ПГС указано в единицах объемной доли, а диапазон измерений нормирован в единицах массовой концентрации, то необходимо провести перерасчет действительного значения в единицы массовой концентрации согласно приложению В.
-
6.3.1.4 Определить значение основной относительной погрешности 5, %, по формуле
5= А - Сд -100. (6.4)
Сд
-
6.3.1.5 Газоанализатор считается выдержавшим проверку, если значение основной погрешности газоанализатора не превышает пределов, указанных в приложении Б, и при пропускании ГСО-ПГС №2 срабатывает сигнализация ПОРОГ1, при пропускании ГСО-ПГС №3 срабатывает сигнализация ПОРОГ2.
6.3.2 Определение вариации показаний
-
6.3.2.1 Определение вариации показаний, выраженной в долях от пределов допускаемой основной погрешности, проводить одновременно с определением основной погрешности в точке проверки, соответствующей ГСО-ПГС № 2, следующим образом:
а) для измерительных каналов, для которых нормируется основная приведенная погрешность, по формуле
- j -100, (Ск - Сн)- уд где Aj6 (AjM) - показания газоанализатора при подходе к точке поверки со стороны больших (меньших) значений содержания определяемого компонента, объемная доля (%, млн-1) или массовая концентрация (г/м3);
(6.5)
уд - предел допускаемой основной приведенной погрешности в точке проверки, согласно приложению Б, %;
б) для измерительных каналов, для которых нормируется основная относительная погрешность, по формуле где 8д - предел допускаемой основной относительной погрешности в точке проверки, согласно приложению Б, %.
(6.6)
-
6.3.2.2 Газоанализатор считается выдержавшим проверку, если полученные значения вариации не превышают 0,5 в долях от пределов допускаемой основной погрешности.
6.4 Проверка соответствия программного обеспечения
-
6.4.1 Проверка идентификационных данных программного обеспечения (ПО)
-
6.4.1.1 Зарегистрировать идентификационные данные в соответствии с указаниями, приведенными в РЭ.
-
6.4.1.2 Результаты проверки положительные, если зарегистрированные
идентификационные данные соответствуют данным, указанным в разделе 1 РЭ.
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
7.1 Результаты поверки оформляют протоколом произвольной формы.
-
7.2 Газоанализатор, удовлетворяющий требованиям настоящей методики поверки, признают годным к применению, клеймят путем нанесения оттиска поверительного клейма на корпус газоанализатора, или делают соответствующую отметку в технической документации, или выдают свидетельство о поверке согласно ПР 50.2.006-94.
-
7.3 При отрицательных результатах поверки газоанализатор к применению не допускают, оттиск поверительного клейма гасят, свидетельство о поверке аннулируют, выдают извещение о непригодности с указанием установленной формы в соответствии с ПР 50.2.006-94 или делают соответствующую запись в технической документации.
Приложение А
(обязательное)
Перечень ГСО-ПГС, необходимых для поверки
А.1 Перечень ГСО-ПГС, необходимых для поверки газоанализаторов, имеющих в составе оптико-акустический измерительный канал, приведен в таблице А.1.
А .2 Перечень ГСО- ПГС, необходимых для поверки газоанализаторов, имеющих в составе термокондуктометрический измерительный канал, приведен в таблице А.2.
А .3 Перечень ГСО- ПГС, необходимых для поверки газоанализаторов, имеющих в составе термомагнитный измерительный канал, приведен в таблице А.3.
Примечание - Изготовитель и поставщик ГСО-ПГС в эксплуатации:
-
- ФГУП «СПО «Аналитприбор», Россия, 214031, г. Смоленск, ул. Бабушкина, 3, тел. 31-12-42, факс 31-75-18;
-
- ООО «Мониторинг», г. Санкт-Петербург, Московский проспект, 19,
тел. 315-11-45, факс 327-97-76.
Таблица А.1 - Перечень ГСО-ПГС, необходимых для поверки газоанализаторов,
имеющих в составе оптико-акустический измерительный канал
|
№ ГСО ПГС |
Компонент-ный состав ГСО-ПГС |
Единица физической величины |
Диапазон измерений |
Характеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | ||
|
Содержание определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
1 |
Для диапазонов более (0-0,2) % объемной ГОСТ 9293-74; для остальных диапазонов |
доли - азот газообразный особой чистоты по - азот газообразный (N2) ТУ6-21-39-96 | |||||
|
2 |
СОЛ; |
объемная |
0 - 200 |
95 (0,0095) |
(± 5 %) |
(± 2 %) | |
|
3 |
ДОЛИ, млн-1 (%) |
190 (0,0190) |
(± 5 %) |
(± 2 %) | |||
|
2 |
СОЛ; |
объемная |
0 - 500 |
190 (0,0190) |
(± 5 %) |
(± 2 %) | |
|
3 |
ДОЛИ, млн-1 (%) |
475 (0,0475) |
(± 5 %) |
(± 2 %) |
10465- | ||
|
2 |
СОЛ; |
объемная |
0 - 1000 |
475 (0,0475) |
(± 5 %) |
(± 2 %) |
2014 |
|
3 |
ДОЛИ, млн-1 (%) |
950 (0,095) |
(± 5 %) |
(± 2 %) | |||
|
2 |
СОЛ; |
объемная |
0 - 2000 |
950 (0,095) |
(± 5 %) |
(± 2 %) | |
|
3 |
ДОЛИ, млн-1 (%) |
1900 (0,190) |
(± 5 %) |
(± (-1,25-Х+2,125) %) | |||
Продолжение приложения А
Продолжение таблицы А.1
|
№ ГСО ПГС |
Компонент-ный состав ГСО-ПГС |
Единица физической величины |
Диапазон измерений |
Характеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | ||
|
Содержание определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
2 |
C0-N2 |
0 - 0,5 |
0,190 |
± 5 % |
± (-1,25-Х+2,125) % | ||
|
3 |
объемная |
0,475 |
± 5 % |
± (-1,25-Х+2,125) % |
10465- | ||
|
2 |
C0-N2 |
доля, % |
0 - 1,0 |
0,475 |
± 5 % |
± (-1,25-Х+2,125) % |
2014 |
|
3 |
0,95 |
± 5 % |
± (-0,156-Х+1,578) % | ||||
|
2 |
CO2-N2 |
объемная |
0 - 100 |
45 (0,0045) |
(± 5 %) |
(± (-14,5-Х+3,95) %) | |
|
3 |
додя, млн-1 (%) |
92 (0,0092) |
(± 5 %) |
(± (-14,5-Х+3,95) %) | |||
|
2 |
CO2-N2 |
объемная |
0 - 200 |
92 (0,0092) |
(± 5 %) |
(± (-14,5-Х+3,95) %) | |
|
3 |
додя, млн-1 (%) |
190 (0,0190) |
(± 5 %) |
(± (-14,5-Х+3,95) %) | |||
|
2 |
CO2-N2 |
объемная |
0 - 500 |
190 (0,0190) |
(± 5 %) |
(± (-14,5-Х+3,95) %) | |
|
3 |
додя, млн-1 (%) |
475 (0,0475) |
(± 5 %) |
(± (-14,5-Х+3,95) %) |
10465 2014 | ||
|
2 |
CO2-N2 |
объемная |
0 - 1000 |
475 (0,0475) |
(± 5 %) |
(± (-14,5-Х+3,95) %) | |
|
3 |
додя, млн-1 (%) |
950 (0,095) |
(± 5 %) |
(± (-14,5-Х+3,95) %) | |||
|
2 |
CO2-N2 |
объемная |
0 - 2000 |
950 (0,095) |
(± 5 %) |
(± (-14,5-Х+3,95) %) | |
|
3 |
додя, млн-1 (%) |
1900 (0,190) |
(± 5 %) |
(± (-5-Х+3,0) %) | |||
|
2 |
CO2-N2 |
объемная |
0 - 0,5 |
0,190 |
± 5 % |
± (-5-Х+3,0) % | |
|
3 |
доля, % |
0,475 |
± 5 % |
± (-1,66-Х+2,33) % | |||
|
2 |
CO2-N2 |
объемная |
0 - 1,0 |
0,475 |
± 5 % ± 0,25 % абс. |
± (-1,66-Х+2,33) % ± (-1,6-Х+1,3) % |
10465 2014 3759-87* |
|
3 |
доля, % |
0,95 |
± 5 % ± 0,05 % абс. |
± (-0,467-Х+1,733) % ± (-0,6-Х+0,9) % |
104652014 3762-87* | ||
таблицы А
Продолжение приложения А
.1
|
№ ГСО ПГС |
Компонент-ный состав ГСО-ПГС |
Единица физической и величи ны |
Диапазон змерений |
Характеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | ||
|
Содержание определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
2 |
СН.Г\2 |
объемная доля, -1 млн (%) |
0 - 500 |
190 (0,0190) |
(± 10 %) |
(± (-105,2-Х+4,1) %) |
10463 2014 |
|
3 |
475 (0,0475) |
(± 5 %) |
(± 2 %) | ||||
|
2 |
СН.|-\2 |
объемная доля, -1 млн (%) |
0 - 1000 |
475 (0,0475) |
(± 5 %) |
(± 2 %) | |
|
3 |
950 (0,095) |
(± 5 %) |
(± 2 %) | ||||
|
2 |
СН.|-\2 |
объемная доля, -1 млн (%) |
0 - 2000 |
950 (0,095) |
(± 5 %) |
(± 2 %) | |
|
3 |
1900 (0,190) |
(± 5 %) |
(± (-1,33-Х+2,13) %) | ||||
|
2 |
СН.Г\2 |
объемная доля, % |
0 - 0,5 |
0,190 |
± 5 % |
± (-1,33-Х+2,13) % | |
|
3 |
0,475 |
± 5 % |
± (-1,33-Х+2,13) % | ||||
|
2 |
СН.|-\2 |
объемная доля, % |
0 - 1,0 |
0,475 |
± 5 % |
± (-1,33-Х+2,13) % | |
|
3 |
0,95 |
± 5 % |
± (-1,33-Х+2,13) % | ||||
|
2 |
(UV |
г/м3 (объемная доля, %) |
0 - 15 |
4,75 (0,408) |
(±5%) |
(± (-1,25-Х+2,125) %) |
10465 2014 |
|
3 |
14,25 (122 |
(±5 %) |
(± (-0,156-Х+1,578) %) | ||||
|
Оптико-акустический измерительный канал определения N измерений ±10% |
O с основной погрешностью | ||||||
|
2 |
NO-N2 |
г/м3 (объемная доля, %) |
0 - 2 |
0,95 (0,075) |
(±10 %) |
(±3 %) |
8738-2006 |
|
3 |
1,90 (0,151) |
(±10 %) |
(±3 %) | ||||
|
2 |
NO-N2 |
г/м3 (объемная доля, %, -1 млн ) |
0 - 1 |
0,475 (377 млн-1) |
(± 10 %) |
(± 4 %) |
8737-2006 |
|
3 |
0,95 (0,075 %) |
(± 10 %) |
(± 3 %) |
8738-2006 | |||
|
2 |
SO2-N2 |
г/м3 (объемная доля, %) |
0 - 2 |
0,94 (0,0353) |
(± 5 %) |
(± (-2,04-Х+4,02) %) |
10467 2014 |
|
3 |
1,9 (0,071) |
(± 5 %) |
(± (-2,04-Х+4,02) %) | ||||
|
2 |
SO2-N2 |
г/м3 (объемная доля, %) |
0 - 5 |
1,9 (0,071) |
(± 5 %) |
(± (-2,04-Х+4,02) %) | |
|
3 |
4,75 (0,179) |
(± 5 %) |
(± (-2,04-Х+4,02) %) | ||||
|
2 |
SO2-N2 |
г/м3 (объемная доля, %) |
0 - 10 |
4,75 (0,179 ) |
(± 5 %) |
(± (-2,04-Х+4,02) %) | |
|
3 |
9,5 (0,36) |
(± 5 %) |
(± (-2,04-Х+4,02) %) | ||||
Продолжение приложения А
Продолжение таблицы А.1
|
№ ГСО ПГС |
Компонент-ный состав ГСО-ПГС |
Единица физической величины |
Диапазон измерений |
Характеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | ||
|
Содержание определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
2 |
SO2-N2 |
г/м3 (объемная доля, %) |
0 - 20 |
9,5 (0,36) |
(± 5 %) |
(± (-2,04^Х+4,02) %) | |
|
3 |
19,0 (0,71) |
(± 5 %) |
(± (-0,4-Х+3,2) %) |
10467- | |||
|
2 |
SO2-N2 |
г/м3 (объемная доля, %) |
0 - 60 |
28,5 (1,07) |
(± 5 %) |
(± (-0,4-Х+3,2) %) |
2014 |
|
3 |
57 (2,14) |
(± 5 %) |
(± (-0,4-Х+3,2) %) | ||||
|
1 |
Азот газообразный особой чистоты ГОСТ 9293-74 | ||||||
|
2 |
объемная |
0,95 |
± 5 % |
± (-0,156-Х+1,578) % | |||
|
3 |
СО -N2 |
доля, % |
0 - 2 |
1,90 |
± 5 % |
± (-0,156-Х+1,578) % | |
|
2 |
объемная |
1,90 |
± 5 % |
± (-0,156-Х+1,578) % | |||
|
3 |
СО -N2 |
доля, % |
0 - 5 |
4,75 |
± 5 % |
± (-0,156-Х+1,578) % |
10465- |
|
2 |
объемная |
4,75 |
± 5 % |
± (-0,156-Х+1,578) % |
2014 | ||
|
3 |
СО -N2 |
доля, % |
0 - 10 |
9,5 |
± 5 % |
± (-0,02-Х+0,9) % | |
|
2 |
объемная |
9,5 |
± 5 % |
± (-0,02-Х+0,9) % | |||
|
3 |
СО -N2 |
доля, % |
0 - 20 |
19,0 |
± 5 % |
± (-0,02-Х+0,9) % | |
|
2 |
объемная |
9,5 |
± 5 % |
± (-0,02-Х+0,9) % | |||
|
3 |
СО -N2 |
доля, % |
0 - 30 |
28,5 |
± 4 % |
± (-0,007-Х+0,64) % | |
|
2 |
объемная |
19,0 |
± 5 % |
± (-0,02-Х+0,9) % | |||
|
3 |
СО -N2 |
доля, % |
0 - 50 |
48 |
± 4 % |
± (-0,007-Х+0,64) % | |
|
2 |
объемная |
28,5 |
± 4 % |
± (-0,007-Х+0,64) % | |||
|
3 |
CO-N2 |
доля, % |
0 - 70 |
67 |
± 4 % |
± (-0,007-Х+0,64) % | |
|
2 |
объемная |
48 |
± 4 % |
± (-0,007-Х+0,64) % |
10465 2014 | ||
|
3 |
CO-N2 |
доля, % |
0 - 100 |
95 |
± 2 % |
± (-0,0019-Х+0,28) % | |
|
2 |
объемная |
0,95 |
± 5 % |
± (-0,467-Х+1,733) % | |||
|
3 |
CO2-N2 |
доля, % |
0 - 2 |
1,90 |
± 5 % |
± (-0,467-Х+1,733) % | |
|
2 |
объемная |
1,90 |
± 5 % |
± (-0,467-Х+1,733) % | |||
|
3 |
CO2-N2 |
доля, % |
0 - 5 |
4,75 |
± 5 % |
± (-0,017^Х+0,833) % | |
|
2 |
CO2-N2 |
объемная |
0 - 10 |
4,75 |
± 5 % |
± (-0,017^Х+0,833) % | |
|
3 |
доля, % |
9,5 |
± 5 % |
± (-0,017^Х+0,833) % | |||
Продолжение приложения А
Продолжение таблицы А.1
|
№ ГСО ПГС |
Компонент-ный состав ГСО-ПГС |
Единица физической величины |
Диапазон измерений |
Характеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | ||
|
('одер'жа-ние определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
2 |
CO2-N2 |
объемная доля, % |
0 - 20 |
9,5 |
± 5 % |
± (-0,0ГСХ+0,833) % |
10465 2014 |
|
3 |
19,0 |
± 5 % |
± (-0,0ГСХ+0,833) % | ||||
|
2 |
CO2-N2 |
объемная доля, % |
0 - 30 |
9,5 |
± 5 % |
± (-0,0ГСХ+0,833) % | |
|
3 |
28,5 |
± 4 % |
± (-0,01-Х+0,707) % | ||||
|
2 |
CO2-N2 |
объемная доля, % |
0 - 50 |
19,0 |
± 5 % |
± (-0,0ГСХ+0,833) % |
10465 2014 |
|
3 |
47,5 |
± 4 % |
± (-0,01-Х+0,707) % | ||||
|
2 |
CO2-N2 |
объемная доля, % |
0 - 70 |
28,5 |
± 4 % |
± (-0,01-Х+0,707) % | |
|
3 |
66,5 |
± 3 % |
± (-0,003-Х+0,34) % | ||||
|
2 |
CO2-N2 |
объемная доля, % |
0 - 100 |
47,5 |
± 4 % |
± (-0,01-Х+0,707) % | |
|
3 |
95 |
± 2 % |
± 0,1 % | ||||
|
2 |
CH4-N2 |
объемная доля, % |
0 - 2 |
0,95 |
± 5 % |
± (-1,33-Х+2,13) % |
10463 2014 |
|
3 |
1,90 |
± 5 % |
± (-0,011-Х+0,811) % | ||||
|
2 |
CH4-N2 |
объемная доля, % |
0 - 5 |
1,90 |
± 5 % |
± (-0,011-Х+0,811) % | |
|
3 |
4,75 |
± 5 % |
± (-0,011-Х+0,811) % | ||||
|
2 |
CH4-N2 |
объемная доля, % |
0 - 10 |
4,75 |
± 5 % |
± (-0,011-Х+0,811) % | |
|
3 |
9,5 |
± 5 % |
± (-0,011-Х+0,811) % | ||||
|
2 |
CH4-N2 |
объемная доля, % |
0 - 20 |
9,5 |
± 5 % |
± (-0,011-Х+0,811) % | |
|
3 |
19,0 |
± 5 % |
± (-0,011-Х+0,811) % | ||||
|
2 |
CH4-N2 |
объемная доля, % |
0 - 30 |
9,5 |
± 5 % |
± (-0,011-Х+0,811) % | |
|
3 |
28,5 |
± 4 % |
± (-0,0ГСХ+0,867) % | ||||
|
2 |
CH4-N2 |
объемная доля, % |
0 - 50 |
19,0 |
± 5 % |
± (-0,011-Х+0,811) % | |
|
3 |
47,5 |
± 4 % |
± (-0,0ГСХ+0,867) % | ||||
Продолжение приложения А
Продолжение таблицы А.1
|
№ ГСО ПГС |
Компонент-ный состав ГСО-ПГС |
Единица физической величины |
Диапазон измерений |
Характеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначен ие НТД | ||
|
Содержание определяемого компонента |
Пределы допускаемо го относитель ного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
2 |
С'Н.|-\2 |
объемная |
0 - 70 |
28,5 |
± 4 % |
± (-0,013 ^Х+0,867) % |
10463 2014 |
|
3 |
доля, % |
67 |
± 4 % |
± (-0,05-Х+4,0) % |
10464 2014 | ||
|
2 |
С'Н.|-\2 |
объемная |
0 - 100 |
47,5 |
± 4 % |
± (-0,013 ^Х+0,867) % |
10463 2014 |
|
3 |
доля, % |
92 |
± 3 % |
± (-0,011-Х+1,278) % |
10464 2014 | ||
Примечания -
-
1 * Изготовитель ООО «Мониторинг», г. Санкт-Петербург, Московский пр-т, 19, тел.(812) 315-11-45, факс: (812) 327-97-76
-
2 Х - значение содержания определяемого компонента, указанное в паспорте на ГСО-ПГС
Дополнение к таблице А.1 - перечень ГСО-ПГС для поверки газоанализаторов, имеющих в составе оптико-акустический измерительный канал определения NO с основной погрешностью измерений ± 5 %
|
Оптико-акустический измерительный канал определения NO с основной погрешностью измерений ± 5 % | |||||
|
№ ГСО- ПГС |
Компонентный состав ГСО-ПГС |
Диапазон измерений |
Характеристики ГСО-ПГС |
Регистрационный номер эталона сравнения | |
|
Молярная доля определяемого компонента, % |
Границы относительной погрешности аттестации, % | ||||
|
1 |
Азот газообразный особой чистоты по ГОСТ 9293-74 | ||||
|
2 |
NO-N2 |
0 2 г/м |
0,075 (0,95 г/м3) |
2 |
06.02.014* |
|
3 |
0,151 (1,90 г/м3) |
2 |
06.02.014* | ||
|
2 |
NO-N2 |
0 1 г/м |
0,037 (0,46 г/м3) |
2 |
06.02.014* |
|
3 |
0,075 (0,95 г/м3) |
2 |
06.02.014* | ||
|
Примечание - * Изготовитель ФГУП «ВНИИМ им. Менделеева», г. Санкт-Петербург, Московский пр.,19, тел. (812) 315-11-45, факс: (812) 327-97-76 | |||||
Продолжение приложения А
Таблица А.2 — Перечень ГСО-ПГС, необходимых для поверки газоанализаторов, имеющих в составе термокондуктометрический измерительный канал
|
№ ГСО ПГС |
Компонент-ный состав ГСО- ПГС |
Единица физической величины |
Диапазон измерений |
Ха |
рактеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | |
|
Содержание определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
Водород в азоте | |||||||
|
1 |
Азот газообразный особой чистоты ГОСТ 9293-74 | ||||||
|
2 |
^-N2 |
объемная доля, % |
0 - 1 |
0,50 |
10 % |
± (-2,5-X+2,75) % |
10465-2014 |
|
3 |
0,95 |
5 % |
± (-0,28-X+1,64) % | ||||
|
2 |
0 - 2 |
0,95 |
5 % |
± (-0,28-X+1,64) % | |||
|
3 |
1,90 |
5 % |
± (-0,28-X+1,64) % | ||||
|
2 |
0 - 3 |
1,50 |
5 % |
± (-0,28-X+1,64) % | |||
|
3 |
2,85 |
5 % |
± (-0,28-X+1,64) % | ||||
|
2 |
0 - 5 |
2,50 |
5 % |
± (-0,28-X+1,64) % | |||
|
3 |
4,75 |
5 % |
± 0,8 % | ||||
|
2 |
0 - 10 |
4,75 |
5 % |
± 0,8 % | |||
|
3 |
9,5 |
5 % |
± 0,8 % | ||||
|
2 |
0 - 20 |
9,5 |
5 % |
± 0,8 % | |||
|
3 |
19,0 |
5 % |
± (-0,02-X+1,0) % | ||||
|
2 |
0 - 30 |
15,0 |
5 % |
± (-0,02-X+1,0) % | |||
|
3 |
28 |
4 % |
± (-0,008^X+0,76) % | ||||
|
2 |
0 - 40 |
19,0 |
5 % |
± (-0,02-X+1,0) % | |||
|
3 |
38 |
4 % |
± (-0,008^X+0,76) % | ||||
|
2 |
0 - 50 |
25,0 |
4 % |
± (-0,008^X+0,76) % | |||
|
3 |
48,0 |
4 % |
± (-0,008^X+0,76) % | ||||
|
2 |
0 - 60 |
28 |
4 % |
± (-0,008^X+0,76) % | |||
|
3 |
58 |
4 % |
± (-0,008^X+0,76) % | ||||
Продолжение приложения А
Продолжение таблицы А.2
|
№ ГСО ПГС |
Компо нент-ный состав ГСО-ПГС |
Единица физической величины |
Диапазон измерений |
Ха |
рактеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | |
|
Содержание определяемо го компонента |
Пределы допускаемо - го относитель ного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
Водород в азоте | |||||||
|
2 |
H2-N2 |
объемная доля, % |
0 - 80 |
38 |
4 % |
± (-0,008^X+0,76) % |
10465-2014 |
|
3 |
78,0 |
± 2 % |
± (-0,005 ^X+0,55) % | ||||
|
2 |
0 - 100 |
48,0 |
4 % |
± (-0,008^X+0,76) % | |||
|
3 |
95,0 |
± 0,5 абс. |
± 0,1 % | ||||
|
1 |
50 - 100 |
52 |
4 % |
± (-0,008^X+0,76) % | |||
|
2 |
75 |
± 2 % |
± (-0,005 ^X+0,55) % | ||||
|
3 |
Водород ГОСТ 3022-80 | ||||||
|
1 |
60 - 100 |
62 |
4 % |
± (-0,008^X+0,76) % |
10465-2014 | ||
|
2 |
81,0 |
± 2 % |
± (-0,005 ^X+0,55) % | ||||
|
3 |
Водород ГОСТ 3022-80 | ||||||
|
1 |
80 - 100 |
81,0 |
± 2 % |
± (-0,005 ^X+0,55) % |
10465-2014 | ||
|
2 |
90,5 |
± 0,5 абс. |
± 0,1 % | ||||
|
3 |
Водород ГОСТ 3022-80 | ||||||
|
1 |
90 - 100 |
90,5 |
± 0,5 абс. |
± 0,1 % |
10465-2014 | ||
|
2 |
95,0 |
± 0,5 абс. |
± 0,1 % | ||||
|
3 |
Водород ГОСТ 3022-80 | ||||||
|
1 |
95 - 100 |
95,2 |
± 0,2 абс. |
± (-0,03^X+2,95) % |
10465-2014 | ||
|
2 |
97,5 |
± 0,2 абс. |
± 0,04 % | ||||
|
3 |
Водород ГОСТ 3022-80 | ||||||
|
Водород в кислороде | |||||||
|
1 |
Кислород газообразный особой чистоты ТУ 2114-001-05798345-2007 | ||||||
Продолжение приложения А
Продолжение таблицы А.2
|
№ ГСО ПГС |
Компо нент-ный состав ГСО-ПГС |
Единица физической величины |
Диапазон измерений |
Ха |
рактеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | |
|
Содержание определяемого компонента |
Пределы допускаем ого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
2 |
Н2- О2 |
объемная до ля, % |
0 1 |
0,50 |
10 % |
± (-2,5-X+2,75) % |
10465-2014 |
|
3 |
0,95 |
5 % |
± (-0,28-X+1,64) % | ||||
|
2 |
0 2 |
0,95 |
5 % |
± (-0,28-X+1,64) % | |||
|
3 |
1,90 |
5 % |
± (-0,28-X+1,64) % | ||||
|
2 |
0 3 |
1,50 |
5 % |
± (-0,28-X+1,64) % | |||
|
3 |
2,85 |
5 % |
± (-0,28-X+1,64) % | ||||
|
Кислород в водороде | |||||||
|
1 |
Водород ГОСТ 3022-80 | ||||||
|
2 |
О2-Н2 |
объемная до ля, % |
0 1 |
0,50 |
± 10 % |
± (-2,5-X+2,75) % |
10465-2014 |
|
3 |
0,95 |
± 5 % |
± (-0,156-X+1,578) % | ||||
|
2 |
0 2 |
0,95 |
± 5 % |
± (-0,156-X+1,578) % | |||
|
3 |
1,90 |
± 5 % |
± (-0,156-X+1,578) % | ||||
|
2 |
0 - 3 |
1,50 |
± 5 % |
± (-0,156-X+1,578) % | |||
|
3 |
2,85 |
± 5 % |
± (-0,156-X+1,578) % | ||||
|
Диоксид углерода в азоте | |||||||
|
1 |
Азот газообразный особой чистоты ГОСТ 9293-74 | ||||||
|
2 |
СО2-^ |
объемная до ля, % |
0 - 30 |
15,0 |
± 5 % |
± (-0,017^+0,833) % |
10465-2014 |
|
3 |
28,5 |
± 4 % |
± (-0,01-X+0,707) % | ||||
|
2 |
0 50 |
25,0 |
± 4 % |
± (-0,01-X+0,707) % | |||
|
3 |
47,5 |
± 4 % |
± (-0,01-X+0,707) % | ||||
|
1 |
СО2-^ |
объемная доля, % |
40 - 100 |
43,0 |
± 4 % |
± (-0,01-X+0,707) % | |
|
2 |
70,0 |
± 3 % |
± (-0,003 ^X+0,34) % | ||||
|
3 |
Диоксид углерода сорт высший ГОСТ 8050-85 | ||||||
|
1 |
OT2-N2 |
объемная доля, % |
90 - 100 |
92 |
± 2 % |
± 0,1 % |
10465-2014 |
|
2 |
95,0 |
± 2 % |
± 0,1 % | ||||
|
3 |
Диоксид углерода сорт высший ГОСТ 8050-85 | ||||||
|
Кислород в гелии | |||||||
|
1 |
Гелий газообразный очищенный марки А ТУ 0271-135-31323949-2005 | ||||||
|
2 |
О2-Не |
объемная до ля, % |
0 1 |
0,50 |
± 10 % |
± (-2,5-X+2,75) % |
10465-2014 |
|
3 |
0,95 |
± 5 % |
± (-0,156-X+1,578) % | ||||
|
2 |
0 2 |
0,95 |
± 5 % |
± (-0,156-X+1,578) % | |||
|
3 |
1,90 |
5 % |
± (-0,156-X+1,578) % | ||||
Продолжение приложения А
Продолжение таблицы А.2
|
№ ГСО ПГС |
Компонент-ный состав ГСО- ПГС |
Единица физической величины |
Диапазон измерений |
Характеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | ||
|
Содержание определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
Азот в гелии | |||||||
|
1 |
Гелий газообразный очищенный марки А ТУ 0271-135-31323949-2005 | ||||||
|
2 |
N2-11е |
объемная доля, % |
0 20 |
10,0 |
5 % |
± (-0,046-X+1,523) % |
10465-2014 |
|
3 |
19,0 |
5 % |
± (-0,046-X+1,523) % | ||||
|
2 |
0 40 |
19,0 |
5 % |
± (-0,046-X+1,523) % | |||
|
3 |
38,0 |
4 % |
± (-0,008^X+0,76) % | ||||
|
2 |
0 60 |
30,0 |
4 % |
± (-0,008^X+0,76) % | |||
|
3 |
57,0 |
4 % |
± (-0,008^X+0,76) % | ||||
|
1 |
60 100 |
62,5 |
4 % |
± (-0,008^X+0,76) % | |||
|
2 |
81,0 |
2 % |
± (-0,004^X+0,48) % | ||||
|
3 |
Азот газообразный особой чистоты ГОСТ 9293-74 | ||||||
|
1 |
N2-11е |
объемная доля, % |
80 - 100 |
82,0 |
2 % |
± (-0,004^X+0,48) % |
10465-2014 |
|
2 |
89,0 |
2 % |
± (-0,004^X+0,48) % | ||||
|
3 |
Азот газообразный особой чистоты ГОСТ 9293-74 | ||||||
|
Водород в смеси (CO2-O2-N2) | |||||||
|
1 |
CO2 О2 N2 |
объемная доля, % |
0 - 0,5 0 - 1 |
9,5 1,90 Ост. |
± 5 % ± 5 % |
± (-0,1-X+2,5) % ± 2 % |
10465-2014 |
|
2 |
Н2 CO2 O2 N2 |
объемная доля, % |
0 - 0,5 |
0,250 9,5 1,9 Ост. |
± 0,025 абс. ± 0,5 абс. ± 0,1 абс. |
± 2 % ± 1,5 % ± 1,5 % |
9807-2011* |
|
3 |
Н2 CO2 O2 N2 |
объемная доля, % |
0,475 9,5 1,9 Ост. |
± 0,025 абс. ± 0,5 абс. ± 0,1 абс. |
± 2 % ± 1,5 % ± 1,5 % |
9807-2011* | |
Продолжение приложения А
Продолжение таблицы А.2
|
№ ГСО ПГС |
Компо нент-ный состав ГСО- ПГС |
Единица физической величины |
Диапазон измерений |
Характеристика ГСО-ПГС |
Номер ГСО- ПГС по Госреестру или обозначение НТД | ||
|
Содержание определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | |||||
|
2 |
Н2 CO2 O2 N2 |
объемная доля, % |
0 - 1 |
0,475 9,5 1,9 Ост. |
± 0,025 абс. ± 0,5 абс. ± 0,1 абс. |
± 2 % ± 1,5 % ± 1,5 % |
9807-2011* |
|
3 |
Н2 CO2 O2 N2 |
0,95 9,5 1,9 Ост. |
± 0,05 абс. ± 0,5 абс. ± 0,1 абс. |
± 1 % ± 1,5 % ± 1,5 % |
9808-2011* | ||
|
Водород в углеводородах | |||||||
|
1 |
Н2-СН4 |
объемная доля, % |
50-100 |
53,0 |
± 5 % отн. |
± (-0,006^X+0,86) % |
9805-2011* |
|
2 |
75,0 |
± 5 % отн. |
± (-0,006^X+0,86) % | ||||
|
3 |
Водород ГОСТ 3022-80 | ||||||
|
1 |
Н2-СН4 |
объемная доля, % |
70 - 100 |
74,0 |
± 5 % отн. |
± (-0,006^X+0,86) % |
9805-2011* |
|
2 |
85,0 |
± 5 % отн. |
± (-0,006^Х+0,8б) % | ||||
|
3 |
Водород ГОСТ 3022-80 | ||||||
|
Гелий а азоте | |||||||
|
1 |
He -N2 |
объемная доля, % |
10 - 100 |
11,0 |
± 5 % |
± (-0,047-X+1,547) % |
10465-2014 |
|
2 |
55,0 |
± 4 % |
± (-0,008^X+0,76) % | ||||
|
3 |
Гелий газообразный очищенный марки А ТУ 0271-135-31323949-2005 | ||||||
|
1 |
Азот газообразный особой чистоты ГОСТ 9293-74 | ||||||
|
2 |
He -N2 |
объемная доля, % |
0 - 100 |
50,0 |
± 4 % |
± (-0,008^X+0,76) % |
10465-2014 |
|
3 |
Гелий газообразный очищенный марки А ТУ 0271-135-31323949-2005 | ||||||
|
П *
|
римечания зготовитель ООО «Мониторинг», г. Санкт-Петербург, Московский пр-т, 19, 12) 315-11-45, факс: (812) 327-97-76. значение содержания определяемого компонента, указанное в паспорте на ГСО-Ш'С | ||||||
Продолжение приложения А
Таблица А.3 — Перечень ГСО-ПГС, необходимых для поверки газоанализаторов, имею-
щих в составе термомагнитный измерительный канал
|
№ ГСО ПГС |
Компонент-ный состав ГСО-ПГС |
Единица физической величины |
Диапазон измерений |
Характеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | |||
|
Содержание определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | ||||||
|
Кислород в азоте | ||||||||
|
1 |
Азот газообразный особой чистоты ГОСТ 9293-74 | |||||||
|
2 |
О2-№2 |
0 - 1 |
0,50 |
± 5 % |
± (-2,5-X+2,75) % |
10465-2014 | ||
|
3 |
0,95 |
± 5 % |
± (-0,156-X+1,578) % |
10465-2014 | ||||
|
2 |
О2-№2 |
0 - 2 |
0,95 |
± 5 % |
± (-0,156-X+1,578) % |
10465-2014 | ||
|
3 |
1,90 |
± 5 % |
± (-0,156-X+1,578) % |
10465-2014 | ||||
|
2 |
О2-№2 |
0 - 5 |
2,50 |
± 5 % |
± (-0,156-X+1,578) % |
10465-2014 | ||
|
3 |
4,75 |
± 5 % |
± (-0,156-X+1,578) % |
10465-2014 | ||||
|
2 |
О2-№2 |
0 - 10 |
4,75 |
± 5 % |
± (-0,156-X+1,578) % |
10465-2014 | ||
|
3 |
9,5 |
± 5 % |
± 0,8 % |
10465-2014 | ||||
|
2 |
объем- |
9,5 |
± 5 % |
± 0,8 % |
10465-2014 | |||
|
О2-№2 |
ная |
0 - 21 | ||||||
|
3 |
доля, |
20,0 |
± 5 % |
± (-0,03-X+1,1) % |
10465-2014 | |||
|
2 |
О2-№2 |
% |
0 - 30 |
15,0 |
± 5 % |
± (-0,03-X+1,1) % |
10465-2014 | |
|
3 |
28,0 |
± 4 % |
± (-0,007^X+0,64) % |
10465-2014 | ||||
|
2 |
О2-№2 |
0 - 50 |
25,0 |
± 4 % |
± (-0,007^X+0,64) % |
10465-2014 | ||
|
3 |
47,5 |
± 4 % |
± (-0,007^X+0,64) % |
10465-2014 | ||||
|
2 |
О2-№2 |
0 - 80 |
40,0 |
± 4 % |
± (-0,007^X+0,64) % |
10465-2014 | ||
|
3 |
77,5 |
± 2 % |
± (-0,004^X+0,43) % |
10465-2014 | ||||
|
2 |
50,0 |
± 4 % |
± (-0,007^X+0,64) % |
10465-2014 | ||||
|
О2-№2 |
0 - 100 |
Кислород газообразный особой чистоты | ||||||
|
3 |
ТУ 2114-001-05798345-2007 | |||||||
Продолжение приложения А
Продолжение таблицы А.3
|
№ ГСО ПГС |
Компо нент-ный состав ГСО-ПГС |
Единица фи-зиче-ской величины |
Диапазон измерений |
Характеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | |||
|
Содержание определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | ||||||
|
Кислород в азоте | ||||||||
|
1 |
16,0 |
± 5 % |
± (-0,03-X+1,1) % | |||||
|
2 |
O2-N2 |
объ- |
15 - 30 |
22,5 |
± 4 % |
± (-0,007^X+0,64) % |
10465-2014 | |
|
3 |
емная |
29,0 |
± 4 % |
± (-0,007^X+0,64) % | ||||
|
1 |
доля, |
52,0 |
± 4 % |
± (-0,007^X+0,64) % | ||||
|
% | ||||||||
|
2 |
O2-N2 |
50 - 80 |
65,0 |
± 4 % |
± (-0,007^X+0,64) % |
10465-2014 | ||
|
3 |
78,0 |
± 2 % |
± (-0,004^X+0,43) % | |||||
|
1 |
82,0 |
± 2 % |
± (-0,004^X+0,43) % |
10465-2014 | ||||
|
2 |
O2-N2 |
80 - 100 |
90,5 |
± 2 % |
± (-0,004^X+0,43) % | |||
|
Кислород газообразный особой чистоты | ||||||||
|
3 |
ТУ 2114-001-05798345-2007 | |||||||
|
1 |
92,0 |
± 2 % |
± (-0,004^X+0,43) % |
10465-2014 | ||||
|
2 |
O2-N2 |
90 - 100 |
95,2 |
± 0,2 абс. |
± (-0,0025^+0,287) % | |||
|
объ- |
Кислород газообразный особой чистоты | |||||||
|
3 |
емная |
ТУ 2114-001-05798345-2007 | ||||||
|
1 |
доля, |
95,2 |
± 0,2 абс. |
± (-0,0025^+0,287) % | ||||
|
% |
10465-2014 | |||||||
|
2 |
O2-N2 |
95 - 100 |
97,5 |
± 0,2 абс. |
± (-0,0025^+0,287) %. | |||
|
Кислород газообразный особой чистоты | ||||||||
|
3 |
ТУ 2114-001-05798345-2007 | |||||||
|
1 |
98,2 |
± 0,2 абс. |
± (-0,0025^+0,287) % |
10465-2014 | ||||
|
2 |
O2-N2 |
98 - 100 |
99,0 |
± 0,2 абс. |
± (-0,0025^+0,287) %. | |||
|
Кислород газообразный особой чистоты | ||||||||
|
3 |
ТУ 2114-001-05798345-2007 | |||||||
Продолжение таблицы А.3
|
№ ГСО ПГС |
Компонент-ный состав ГСО-ПГС |
Единица фи-зиче-ской величины |
Диапазон измерений |
Характеристика ГСО-ПГС |
Номер ГСО-ПГС по Госреестру или обозначение НТД | |||
|
Содержание определяемого компонента |
Пределы допускаемого относительного отклонения |
Пределы допускаемой относительной погрешности аттестации | ||||||
|
Кислород в аргоне | ||||||||
|
1 |
Аргон газообразный |
высший сорт Г0СТ 10157-79 | ||||||
|
2 |
0,50 |
± 5 % |
± (-0,156-X+1,578) % | |||||
|
3 |
O2-Ar |
0 - 1 |
0,95 |
± 5 % |
± (-0,156-X+1,578) % |
10465-2014 | ||
|
2 |
0,95 |
± 5 % |
± (-0,156-X+1,578) % | |||||
|
3 |
02-Аг |
0 - 2 |
1,9 |
± 5 % |
± (-0,156-X+1,578) % |
10465-2014 | ||
|
2 |
2,50 |
± 5 % |
± (-0,156-X+1,578) % | |||||
|
3 |
02-Аг |
0 - 5 |
4,75 |
± 5 % |
± (-0,156-X+1,578) % |
10465-2014 | ||
|
2 |
0 - 100 |
50,0 |
± 4 % |
± (-0,007^X+0,64) % |
10465-2014 | |||
|
3 |
02-Аг |
Кислород газообразный особой чистоты | ||||||
|
объ емная |
ТУ 2114-001-05798345-2007 | |||||||
|
1 2 |
80 - 100 |
81,0 |
± 1,0 абс. |
± 0,10 абс. |
10094-2012 | |||
|
доля, | ||||||||
|
02-Аг |
% |
91,0 |
± 1,0 абс. |
± 0,10 абс. | ||||
|
3 |
Кислород газообразный особой чистоты | |||||||
|
ТУ 2114-001-05798345-2007 | ||||||||
|
1 2 |
90 - 100 |
91,0 |
± 1,0 абс. |
± 0,10 абс. |
10094-2012 | |||
|
02-Аг |
95,0 |
± 1,0 абс. |
± 0,10 абс. | |||||
|
3 |
Кислород газообразный особой чистоты | |||||||
|
ТУ 2114-001-05798345-2007 | ||||||||
|
1 2 |
98 - 100 |
98,2 |
± 0,2 абс. |
± (-0,0025^+0,287) % |
10465-2014 | |||
|
02-Аг |
99,00 |
± 0,2 абс. |
± (-0,0025^+0,287) %. | |||||
|
3 |
Кислород газообразный особой чистоты | |||||||
|
ТУ 2114-001-05798345-2007 | ||||||||
|
П |
римечание | |||||||
|
1 Х |
- значение содержания определяемого компонента, указанное в паспорте на ГСО-ПГС | |||||||
Приложение Б
(обязательное)
Метрологические характеристики газоанализатора
Таблица Б.1 - Определяемые компоненты, диапазоны измерений, пределы допускаемой
основной погрешности газоанализатора для оптико-акустического измерительного канала
|
Обозначение определяемого компонента, единица физической величины |
Диапазон измерений |
Участок диапазона измерений, в котором нормируется основная погрешность |
Пределы допускаемой основной приведенной (относительной) погрешности газоанализаторов, % |
|
СО, объемная доля, млн-1 |
0 - 200 |
0 - 100 |
± 5 |
|
100 - 200 |
(± 5) | ||
|
0 - 500 |
0 - 200 |
± 5 | |
|
200 - 500 |
(± 5) | ||
|
0 - 1000 |
0 - 500 |
± 5 | |
|
500 - 1000 |
(± 5) | ||
|
0 - 2000 |
0 - 1000 |
± 5 | |
|
1000 - 2000 |
(± 5) | ||
|
СО, объемная доля, % |
0 - 0,5 |
0 - 0,2 |
± 5 |
|
0,2 - 0,5 |
(± 5) | ||
|
0 - 1,0 |
0 - 0,5 |
± 5 | |
|
0,5 - 1,0 |
(± 5) | ||
|
СО2, объемная доля, млн-1 |
0 100 |
0 - 50 |
± 10 |
|
50 - 100 |
(± 10) | ||
|
0 200 |
0 - 100 |
± 10 | |
|
100 - 200 |
(± 10) | ||
|
0 500 |
0 - 200 |
± 10 | |
|
200 - 500 |
(± 10) | ||
|
0 1000 |
0 - 500 |
± 10 | |
|
500 - 1000 |
(± 10) | ||
|
0 2000 |
0 - 1000 |
± 10 или ± 5* | |
|
1000 - 2000 |
(± 10) или (± 5*) | ||
|
СО2, объемная доля, % |
0 0,5 |
0 - 0,2 |
± 10 |
|
0,2 - 0,5 |
(± 10) | ||
|
0 1,0 |
0 - 0,5 |
± 10 или ± 2* | |
|
0,5 - 1,0 |
(± 10) или (± 2*) | ||
|
СН4, объемная доля, млн-1 |
0 500 |
0 - 200 |
± 5 |
|
200 - 500 |
(± 5) | ||
|
0 1000 |
0 - 500 |
± 5 | |
|
500 - 1000 |
(± 5) | ||
|
0 2000 |
0 - 1000 |
± 5 | |
|
1000 - 2000 |
(± 5) |
Продолжение таблицы Б.1
|
Обозначение определяемого компонента, единица физической величины |
Диапазон измерений |
Участок диапазона измерений, в котором нормируется основная погрешность |
Пределы допускаемой основной приведенной (относительной) погрешности газоанализаторов, % |
|
СН4, объемная доля, % |
0 0,5 |
0 - 0,2 |
± 5 |
|
0,2 - 0,5 |
(± 5) | ||
|
0 1,0 |
0 - 0,5 |
± 5 | |
|
0,5 - 1,0 |
(± 5) | ||
|
СО, г/м3 |
0 15 |
0 - 5 |
± 5 |
|
5 - 15 |
(± 5) | ||
|
NO, г/м3 |
0 2 |
0 - 1 |
± 10 или ± 5* |
|
1 - 2 |
(± 10) или (± 5*) | ||
|
0 1 |
0 - 0,5 |
± 10 или ± 5* | |
|
0,5 - 1,0 |
(± 10) или (± 5*) | ||
|
SO2, г/м3 |
0 2 |
0 - 1 |
± 10 |
|
1 - 2 |
(± 10) | ||
|
0 5 |
0 - 2 |
± 7 | |
|
2 - 5 |
(± 7) | ||
|
0 10 |
0 - 5 |
± 7 | |
|
5 - 10 |
(± 7) | ||
|
0 20 |
0 - 10 |
± 7 | |
|
10 - 20 |
(± 7) | ||
|
0 60 |
0 - 30 |
± 7 | |
|
30 - 60 |
(± 7) | ||
|
СО, объемная доля, % |
0 2,0 |
0 - 1,0 |
± 2 |
|
1,0 - 2,0 |
(± 2) | ||
|
0 5,0 |
0 - 2,0 |
± 2 | |
|
2,0 - 5,0 |
(± 2) | ||
|
0 10 |
0 - 5,0 |
± 2 | |
|
5,0 - 10 |
(± 2) | ||
|
0 20 |
0 - 10 |
± 2 | |
|
10 - 20 |
(± 2) | ||
|
0 30 |
0 - 10 |
± 2 | |
|
10 - 30 |
(± 2) | ||
|
0 50 |
0 - 20 |
± 2 | |
|
20 - 50 |
(± 2) | ||
|
0 70 |
0 - 30 |
± 2 | |
|
30 - 70 |
(± 2) | ||
|
0 100 |
0 - 50 |
± 2 | |
|
50 - 100 |
(± 2) |
Продолжение таблицы Б.1
|
Обозначение определяемого компонента, единица физической величины |
Диапазон измерений |
Участок диапазона измерений, в котором нормируется основная погрешность |
Пределы допускаемой основной приведенной (относительной) погрешности газоанализаторов, % |
|
СО2, объемная доля, % |
0 2,0 |
0 - 1,0 |
± 2 |
|
1,0 - 2,0 |
(± 2) | ||
|
0 5,0 |
0 - 2,0 |
± 2 | |
|
2,0 - 5,0 |
(± 2) | ||
|
0 10 |
0 - 5,0 |
± 2 | |
|
5,0 - 10 |
(± 2) | ||
|
СО2, объемная доля, % |
0 20 |
0 - 10 |
± 2 |
|
10 - 20 |
(± 2) | ||
|
0 - 30 |
0 - 10 |
± 2 | |
|
10 - 30 |
(± 2) | ||
|
0 50 |
0 - 20 |
± 2 | |
|
20 - 50 |
(± 2) | ||
|
0 70 |
0 - 30 |
± 2 | |
|
30 - 70 |
(± 2) | ||
|
0 100 |
0 - 50 |
± 2 | |
|
50 - 100 |
(± 2) | ||
|
СН4, объемная доля, % |
0 2,0 |
0 - 1,0 |
± 2 |
|
1,0 - 2,0 |
(± 2) | ||
|
0 5,0 |
0 - 2,0 |
± 2 | |
|
2,0 - 5,0 |
(± 2) | ||
|
0 10 |
0 - 5,0 |
± 2 | |
|
5,0 - 10 |
(± 2) | ||
|
0 20 |
0 - 10 |
± 2 | |
|
10 - 20 |
(± 2) | ||
|
0 30 |
0 - 10 |
± 2 | |
|
10 - 30 |
(± 2) | ||
|
0 50 |
0 - 20 |
± 2 | |
|
20 - 50 |
(± 2) | ||
|
0 70 |
0 - 30 |
± 2 | |
|
30 - 70 |
(± 2) | ||
|
0 100 |
0 - 50 |
± 2 | |
|
50 - 100 |
(± 2) | ||
|
Примечание - * Пределы допускаемой основной приведенной (относительной) погрешности дополнительно оговорены при заказе газоанализаторов. | |||
Таблица Б.2 - Определяемые компоненты, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов, состав анализируемой среды для термокондуктометрического измерительного канала
|
Обозначение определяемого компонента, единица физической величины |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности газоанализаторов, % |
Состав анализируемой среды |
|
Н2, объемная доля, % |
0 - 1 |
± 5 |
Водород-азот |
|
0 - 2 |
± 4 | ||
|
0 - 3 |
± 5 * ± 2,5 | ||
|
0 - 5 | |||
|
0 - 10 | |||
|
50 - 100 | |||
|
60 - 100 | |||
|
80 - 100 | |||
|
90 - 100 | |||
|
95 - 100 | |||
|
80 - 100 |
± 5 |
Водород - азот (при повышенном давлении) | |
|
90 - 100 | |||
|
95 - 100 | |||
|
0 - 20 |
± 5 * ± 2,0 |
Водород-азот | |
|
0 - 30 | |||
|
0 - 40 | |||
|
0 - 50 | |||
|
0 - 60 | |||
|
0 - 80 | |||
|
0 - 100 | |||
|
0 - 1 |
± 10 |
Водород-воздух | |
|
0 - 2 |
± 4 | ||
|
0 - 3 | |||
|
90 - 100 |
± 5 * ± 2,5 | ||
|
0 - 1 |
± 5 |
Водород-кислород | |
|
0 - 2 | |||
|
0 - 3 | |||
|
50 - 100 |
± 5 |
Водород - метан | |
|
70 - 100 |
Продолжение приложения Б
Продолжение таблицы Б.2
|
Обозначение определяемого компонента, единица физической величины |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности газоанализаторов, % |
Состав анализируемой среды |
|
О2, объемная доля, % |
0 - 1 |
± 5 |
Кислород- водород |
|
0 - 2 | |||
|
0 - 3 | |||
|
СО2, объемная доля, % |
0 - 30 |
± 5 |
Диоксид углерода - азот |
|
0 - 50 | |||
|
40 - 100 | |||
|
90 - 100 | |||
|
О2, объемная доля, % |
0 - 1 |
± 5 |
Кислород-гелий |
|
0 - 2 | |||
|
N2, объемная доля, % |
0 - 20 |
± 4 |
Азот-гелий |
|
80 - 100 | |||
|
0 - 40 |
± 5 * ± 2,5 | ||
|
0 - 60 | |||
|
60 - 100 | |||
|
Н2, объемная доля, % |
0 - 0,5 |
± 5 |
Водород-диоксид углерода (10 %)
|
|
0 - 1 | |||
|
Гелий (Не), объемная доля, % |
10 - 100 |
± 5 |
Гелий-азот |
|
0 - 100 |
± 1,5** |
Кислородно-азотно-гелиевая среда (КАГС)*** | |
|
Примечания
| |||
Продолжение приложения Б
Таблица Б.3 - Определяемые компоненты, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов, состав анализируемой среды для термомагнитного измерительного канала
|
Обозначение определяемого компонента, единица физической величины |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности газоанализатора, % |
Состав анализируемой среды |
|
О2, объемная доля, % |
0 - 1 |
± 5 |
Кислород- азот |
|
0 - 2 |
± 4 (± 2,5) ** | ||
|
0 - 5 | |||
|
0 - 10 | |||
|
* 0 - 21 |
± 2,5 | ||
|
0 - 30* | |||
|
0 - 50* | |||
|
0 - 80 | |||
|
0 - 100 | |||
|
15 - 30* |
± 4 | ||
|
50 - 80 | |||
|
80 - 100 | |||
|
90 - 100 |
± 5 | ||
|
95 - 100 | |||
|
98 - 100 |
± 10 | ||
|
0 - 1 |
± 6 |
Кислород -аргон | |
|
0 - 2 |
± 6 | ||
|
0 - 5 |
± 6 | ||
|
0 - 100 |
± 4 | ||
|
80 - 100 | |||
|
90 - 100 |
± 5 | ||
|
98 - 100 |
± 10 | ||
|
0 - 1 |
± 5 |
Кислород -дымовой газ | |
|
0 - 2 |
± 5 (± 4) ** | ||
|
0 - 5 |
± 5 (± 2,5)** | ||
|
0 - 10 |
± 4 (± 2,5) ** | ||
|
0 - 21 |
± 4 | ||
|
0 - 30 |
± 2,5 | ||
|
0 - 50 | |||
|
Примечания:
**
| |||
Приложение В
(справочное)
Методика пересчета содержания определяемого компонента из объемных долей в массовую концентрацию
В.1 Пересчет содержания определяемого компонента, выраженного в объемных долях, %, в массовую концентрацию, г/м3, производится по формуле
C~ • M• P-10Co =------22------1---------, г/м3 (В.1)
22,41-(1 + -!-) • 760 v 2737где Свх - объемная доля определяемого компонента, указанная в паспорте на ГСО-ПГС, %;
P - атмосферное давление, мм рт. ст.;
М - молекулярная масса определяемого компонента, г/моль;
t - температура окружающей среды, °С.
Лист регистрации изменений
|
Изм. |
Номера листов (страниц) |
Всего листов (страниц) в докум. |
Номер документа |
Подпись |
Дата | |||
|
измененных |
замененных |
новых |
анну-лированных | |||||
38
