ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

Ж— _ А. С. Тайбинский

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные прямоугольные речных наливных судов (танкеров и барж), номинальной вместимостью от 200 до 750 м3 МЕТОДИКА ПОВЕРКИ МП 0763-7-2017

Начальник ИИ О-7

Кондаков А.В.

43*272-62-75: 272-54-55

Казань 2017 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А.В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР» 26 июня 2017 г.

  • 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 52

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения ОАО «ЛОРП» и ФГУП «ВНИИР»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел/факс +7(843)272-61-26; +7(843)272-62-75

E-mail: nio7@vniir.org

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Библиография

ИНСТРУКЦИЯ

Т 86.2

Государственная система обеспечения единства

измерений

Резервуары (танки) стальные прямоугольные речных наливных судов (танкеров и барж), номинальной вместимостью от 200 до 750 м1 2 3.

Методика поверки МП 0763-7-0217

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия;

ГОСТ 12971-67 Таблички прямоугольные для машин и приборов. Размеры;

ГОСТ 13837-79 Динамометры общего назначения. Технические условия;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.

  • 3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар (танк) прямоугольный речного наливного судна: Стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками), индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором, или гофрированную пластину из листовой стали.

Продольные и поперечные переборки, выполненные по первому варианту, образуют пояса танка.

Танки сооружают с двойным или одинарным дном. При сооружении танка с одинарным дном днищем танка является днищевая обшивка наливного судна.

  • 3.2 поверка танка наливного судна (далее - танка): Совокупность операций, выполняемых органами Государственной метрологической службы или аккредитованными на право поверки метрологическими службами юридических лиц с целью определения вместимости и градуировки танка, составления и утверждения градуировочной таблицы, установления пригодности танка к применению.

Градуировочная таблица - зависимость вместимости от уровня наполнения танка при нормированном значении температуры, равной 20°С. Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

  • 3.3 градуировка танка : Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

  • 3.4 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

  • 3.5 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

  • 3.6 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

  • 3.7 посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.

  • 3.10 базовая высота танка : Расстояние отточки касания дна измерительной трубы грузом рулетки до верхнего края измерительной трубы.

  • 3.11 уровень жидкости (высота наполнения) : Расстояние по вертикали между свободной поверхностью жидкости и точкой касания дна измерительной трубы грузом рулетки.

  • 3.12 рабочая зона: Пространство, ограниченное по высоте 2м над уровнем площадки, на которой находятся места постоянного или непостоянного (временного) пребывания поверителей при поверке танка - по ГОСТ 12.1.005.

  • 3.13 дифферент наливного судна: Наклон наливного судна в продольной плоскости. Дифферент наливного судна определяет разность осадки (углубления) его кормой и носом. Дифферент наливного судна регулируют приемом или удалением водяного балласта.

  • 3.14 степень наклона танка (судна): Величина г/ , выражаемая через тангенс угла дифферента, рассчитываемая по формуле

?7=tga,                                 (1)

где а - угол дифферента судна в градусах.

  • 3.15 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

    • 4.1 Поверку танка проводят геометрическим методом

      • 4.1.1 При поверке танка с негофрированными переборками вместимость его определяют по результатам измерений длины, ширины и высоты поясов , образованных по продольным и поперечным переборкам танка (рисунок А. 1). При этом по поперечным переборкам измеряют только ширину поясов.

      • 4.1.2 При поверке танка со скошенной частью (рисунок А.2) вместимость его определяют суммированием вместимостей прямолинейной и скошенной частей танка по результатам измерений длины, ширины и высоты поясов, образованных в прямолинейной и скошенной частях танка.

      • 4.1.3 При поверке танка с гофрированными переборками вместимость его определяют по результатам измерений длины, ширины и высоты переборок. При этом по поперечным переборкам измеряют только ширину танка.

      • 4.1.4 Измерения параметров проводят изнутри танка.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

    • 5.1 Требования к погрешности измерений параметров танка

      • 5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Таблица!

Наименование параметра

Пределы допускаемой погрешности измерений параметра танка номинальной вместимостью, м3

200-300

360-480

500-750

Длина переборки, мм

±6,0

± 6,5

±7,0

Ширина переборки, мм

±6,0

±6,5

±7,0

Высота переборки, мм

±6,0

± 6,5

±7,0

Объем внутренних деталей, м3

± 0,020

± 0,025

± 0,030

  • 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений погрешность определения вместимости танка будет находиться в пределах :

    ± 0,25   —

    ± 0,20% —

    ±0,15% —

от 200 до 300 м3 (включ.); от 360 до 480 м3 (включ.);

от 500 до 750 м3.

  • 5.1.3 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

  • 5.2 Средства поверки

    • 5.2.1 При поверке танка применяют следующие основные и вспомогательные средства поверки:

      • 5.2.1.1 Рулетку измерительную 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

      • 5.2.1.2 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; 10 м.

      • 5.2.1.3 Штангенциркуль с диапазоном измерений 0-150 мм по ГОСТ 166.

      • 5.2.1.4 Линейку измерительную металлическую с диапазоном измерений 0-1000 мм по ГОСТ 427.

      • 5.2.1.5 Термометр с ценой деления 1° С и диапазоном измерений от 0 до плюс 50° С по ГОСТ 28498.

      • 5.2.1.6 Газоанализатор типа АНТ-2М по [2].

      • 5.2.1.7 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

    • 5.2.2 Вспомогательные средства поверки: чертилка, мел, графитовый стержень, щетки (металлические), лестницы переносные, микрокалькулятор.

    • 5.2.3 Основные средства поверки танков должны быть поверены в установленном порядке.

    • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

  • 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1 Танки подлежат поверке органами Государственной метрологической службы или аккредитованными на право поверки метрологическими службами юридических лиц.

    • 6.2 Устанавливают следующие виды поверок танка :

  • - первичную, которую проводят после строительства танка перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечении срока действия градуировочной таблицы и при внесении в танк конструктивных изменений, влияющих на его вместимость;

  • - внеочередную, которую проводят при изменении значения базовой высоты при её ежегодных измерениях более чем на 0,1%.

Первичную поверку танков проводят после их гидравлических испытаний.

  • 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Поверку танка проводит физическое лицо, прошедшее курсы повышения квалификации и аттестованное в качестве поверителя в установленном порядке.

    • 7.2 К поверке танка допускают лиц, изучивших настоящую рекомендацию, техническую документацию на танк и наливного судна и их конструкцию, средства поверки танка и прошедших обучение по 7.1 и инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

    • 7.3 Лица, проводящие измерения, надевают спецодежду:

  • - мужчины - костюмы по ГОСТ 12.4.111 , спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010 и очки защитные по ГОСТ Р 12.4.013;

женщины - костюмы по ГОСТ 12.4.112, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010 и очки защитные по ГОСТ Р 12.4.013.

  • 7.4 Содержание вредных паров и газов в воздухе вблизи и внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

  • 7.5 Измерения параметров танка во время грозы категорически запрещены.

  • 7.6 Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений изнутри танка применяют светильники во взрывозащищенном исполнении.

  • 7.7 Перед началом поверки танка проверяют исправность :

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.8 В процессе измерений параметров танка обеспечивают двух или трех кратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.9 Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 7.10 Измерения параметров при поверке танка проводят группой лиц, включающей не менее трех поверителей, прошедших курсы повышения квалификации в соответствии с

  • 7.1.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия:

      • 8.1.1 Измерения параметров танка проводят изнутри его.

      • 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

Не допускают образование хлопунов днища танка с двойным дном.

  • 8.1.3 Температура окружающего воздуха и воздуха внутри танка: (20 ± 15)°С. Состояние погоды - без осадков.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы:

      • 9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.

      • 9.1.2 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

    • 9.2 Подготавливают танки к проведению необходимых измерений

      • 9.2.1 Подготовка танка с негофрированными переборками

        • 9.2.1.1 Подготавливают продольные боковые переборки (без скошенной части) и продольные переборки в диаметральной плоскости (без рамных шпангоутов) к проведению измерений в следующей последовательности (рисунок А.З):

а) на стенках переборок (бортовой и в диаметральной плоскости) мелом отмечают точки А о .В', с координатами, отсчитываемыми от поперечной переборки (находящейся, например, ближе к кормовой части судна) 1* и от места стыка переборок с палубой судна h0, равными 500 мм;

б) через точки А'3 и В° чертилкой наносят горизонтальные отметки 1 и 7 длиной 50 мм;

в) к горизонтальным отметкам 1 и 7 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 10 и 11;

г) по вертикальным линиям 10 и 11 на % высоты первого пояса и середине высоты второго и третьего поясов отмечают точки А15А35 на боковой переборке и В) ,В35 на переборке в диаметральной плоскости;

д) через точки А|5А35 и В,, В3, В5 чертилкой или графитовым стержнем толщиной не более 3 мм наносят горизонтальные отметки 2 и 8 (через точки Ai и Bi). Отметки, нанесенные через точки А35 и В35 ,на рисунке А.З не обозначены.

Выполняя аналогичные операции, приведенные в перечислениях а) д), отмечают точки А", В" с координатами, отсчитываемыми от поперечной переборки (находящейся ближе к носовой части судна) /“ и h0, проводят вертикальные линии и через точки А246 и В246 наносят горизонтальные отметки.

Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

  • 9.2.1.2 На стенке продольной переборки со скосом (рисунок А.4) дополнительно по месту стыка прямолинейной и скошенной частей переборки в порядке, установленном в

  • 9.2.1.1, проводят вертикальную линию 5 и через точки А258 наносят горизонтальные отметки.

  • 9.2.1.3 На стенке продольной переборки в диаметральной плоскости с рамными шпангоутами (рисунок А.5):

а) отмечают точки Bg ,Bg с координатами, отсчитываемыми от поперечных переборок на расстоянии соответственно на Ьк и Ьн и от мест стыка переборки с палубой судна h0 , равными 500 мм;

б) через точки Bg и Bg чертилкой наносят горизонтальные отметки 1 и 6 длиной 50 мм;

в) к горизонтальным отметкам 1 и 6 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 7 и 8;

г) по вертикальным линиям 7 и 8 и по кромкам полок рамных шпангоутов на % высоты первого пояса и середине высот второго и третьего поясов отмечают точки: на вертикальных линиях D1-D6, кромках рамных шпангоутов Bi-B6.

  • 9.2.1.4 На стенке поперечной переборки наносят отметки и проводят линии в следующей последовательности (рисунок А.6):

а) на стенке поперечной переборки (находящейся, например, ближе к носовой части судна) мелом отмечают точки Ag, А'' с координатами , отсчитываемыми от продольных переборок (левого борта и в диаметральной плоскости) Ь" и от места стыка переборки с палубой судна h0, равными 500 мм;

б) выполняя аналогичные операции, указанные в 9.2.1.1 (перечислениях б, в), проводят вертикальные линии 11 и 12;

в) по вертикальным линиям 11 и 12 на % высоты первого пояса и середине высоты второго и третьего поясов отмечают точки А( н- А6;

г) через точки А] ч- А6, как и в 9.2.1.1 (перечисление д), наносят горизонтальные отметки 2 и 3. Отметки, нанесенные через точки А3456, на рисунке не обозначены.

Выполняя аналогичные операции, приведенные в перечислениях а)+г), на стенке поперечной переборке (находящейся ближе к кормовой части судна и от левого борта) отмечают точки Cg и Cg с координатами, отсчитываемыми от продольных переборок bg и от места стыка переборок с палубой судна h0, равными 500 мм, проводят вертикальные линии и через точки С] + С6 наносят горизонтальные отметки.

  • 9.2.2 Подготовка танка с гофрированными переборками

    • 9.2.2.1 Перед проведением измерений параметров танка отмечают точки и проводят линии:

а) на кромках полок рамных шпангоутов 5 и 9 (рисунок А.7) продольной бортовой переборки в трех их сечениях: нижнем, среднем и верхнем отмечают точки А] 4- А6, равномерно расположенные по высоте переборки;

б) на кромках полок рамных шпангоутов 5 и 9 (рисунок А.8) продольной переборки в диаметральной плоскости (как при наличии рамных шпангоутов, так и их отсутствии) отмечают на тех же уровнях аналогичные точки Bj ч- В6;

в) на кромках полок рамных шпангоутов 1 и 6 (рисунок А.9) поперечной переборки (находящейся ближе к носу судна) через точки Aj и Bi наносят горизонтальные отметки 3 и 5. Горизонтальные отметки, нанесенные через точки А3 , А5 и В3, Bs на рисунке А.9 не показаны;

г) на кромках полок рамных шпангоутов поперечной переборки, находящейся ближе к кормовой части судна, отмечают аналогичные горизонтальные отметки.

  • 10 ОПЕРАЦИИ ПОВЕРКИ

    10.1 При проведении поверки танка выполняют операции, указанные в таблице 2. Таблица 2

    Наименование операции

    Номер пункта, подпункта Инструкции

    Внешний осмотр

    11.1

    Измерения длины, высоты и ширины поясов танка с негофрированными переборками:

    11.2

    - измерения длины поясов

    11.2.1

    - измерения высоты поясов

    11.2.2

    - измерения ширины поясов

    11.2.3

    Измерения длины, высоты и ширины танка с гофрированными переборками

    11.3

    - измерения длины танка

    11.3.1

    - измерения высоты танка

    11.3.2

    - измерения ширины танка

    11.3.3

    Измерения координаты точки измерений базовой высоты и уровня жидкости

    11.4

    Измерения высоты превышения точки касания дна измерительной трубы грузом рулетки

    11.5

  • 11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

    • 11.1 Внешний осмотр

      • 11.1.1 При внешнем осмотре танка проверяют:

  • - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц (трапов) и помостов;

  • - чистоту внутренней поверхности танка;

  • - отсутствие прогибов и хлопунов днища (для танков с двойным дном);

  • - отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

  • 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка.

  • 11.2 Измерения длины, высоты и ширины поясов танка с негофрированными переборками

    • 11.2.1 Измерения длины поясов

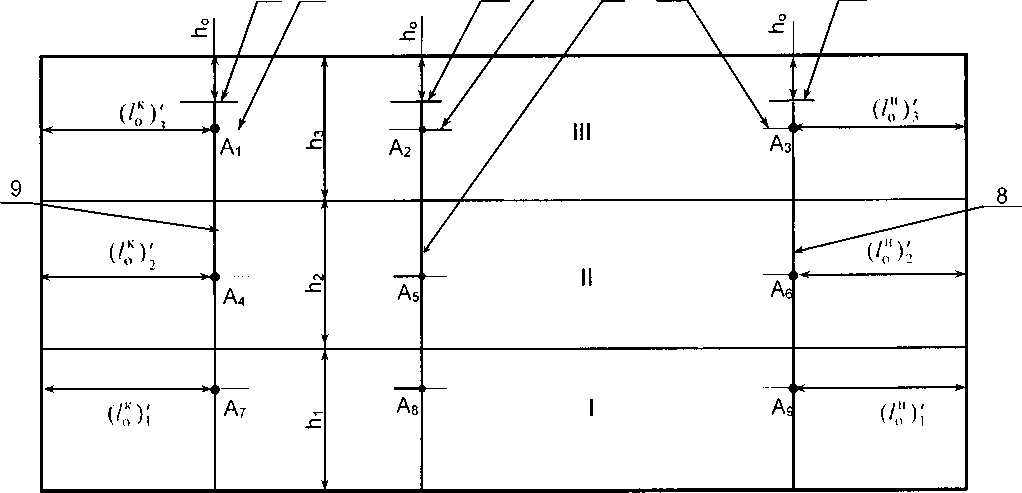

      • 11.2.1.1 Длину первого пояса Lj, мм, (рисунок А.3) определяют на высоте, равной % высоты первого пояса, по результатам измерений расстояний: if (отсчитываемое от точки А5 до точки А6 ), (отсчитываемое от точки В5 до точки В6), и .

      • 11.2.1.2 Расстояния /;Б и (левого танка, не имеющего рамные шпангоуты) измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по 9.2.1.1 и 9.2.1.3) через точки А5 и А65 и В6) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 11 (10) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по вертикальной линии 6 (9) с погрешностью: ±1 мм;

в) расстояние (правого танка, имеющего рамные шпангоуты) (рисунок А.5) изме-ряют измерительной рулеткой, совмещая нулевую отметку рулетки с точкой В5 на левой кромке полки рамного шпангоута и отсчитывая (после натяжения ленты рулетки) показания рулетки в точке Be на правой кромке полки рамного шпангоута с погрешностью: ± 1 мм;

г) измерения величин и проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 3 мм.

  • 11.2.1.3 Расстояния (/*){, (/“){ (по бортовой переборке) и (/*)",(/“)" (по переборке в диаметральной плоскости левого танка) измеряют штангенциркулем с погрешностью : ±0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

  • 11.2.1.4 Расстояния (/ок)", (/")" (по переборке в диаметральной плоскости правого танка) (рисунок А.5), определяют по результатам измерений величин a^b^a^b^c. Измерения указанных величин проводят при помощи штангенциркуля с погрешностью: ± 0,1 мм.

Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

Величины (/* )",(7о )'/ ,мм, вычисляют по формулам:

(/’);'=(а; + ь*)-с,                           (2)

(/“)!'= (аГ + ЬГ)-с.                            (3)

  • 11.2.1.5 Результаты измерений величин if        )] >(/? )i > (Z> )">(/>)" вносят в

протокол, форма которого приведена в приложении Б.

Примечание- Значения величин (/ок)",(/")" переборки правого танка предварительно определяют по формулам (2) и (3).

  • 11.2.1.6 Длину i-ro вышестоящего пояса Lj , мм, (рисунки А.З и А.5) определяют на средней высоте i-ro пояса по результатам измерений расстояний: /Б,/д,(/о )•,(/“)■, UfK(/f)f-

  • 11.2.1.7 Величины, указанные в 11.2.1.6, измеряют по методике, изложенной в 11.2.1.2, 11.2.1.3 и 11.2.1.4.

  • 11.2.1.8 Результаты измерений величин if, /д,(/^ )■ , (/“ )' ,(/*)" (/”)" вносят в протокол, форма которого приведена в приложении Б.

  • 11.2.1.9 Длины поясов ЬБ, мм, по боковой переборке, имеющей скошенную часть (рисунок А.4), определяют по результатам измерений расстояний: if (отсчитываемое от точки Aj до точки Aj+1), if (отсчитываемое от точки Aj+1 до точки A j+2), (If)' и (If)'

. Обозначения «с» и «п» соответствуют терминам : «скос» , «прямолинейно».

Длины поясов по переборке в диаметральной плоскости Ьд , мм, определяют по результатам измерений расстояний (рисунки А.З и А.5): /д, (отсчитываемое от точки Bj до точки Bj+]), (If)",(/“)". При наличии в переборке рамных шпангоутов величины (If ) ", (If ) " вычисляют по формулам (2) и (3).

Результаты измерений величин if, if, /д, (If )' ,(lf)', (lf)",(lf)" вносят в протокол, форма которого приведена в приложении Б.

  • 11.2.2 Измерения высоты поясов

    • 11.2.2.1 Высоту i-ro пояса hj ,мм, измеряют по боковой переборке изнутри танка при помощи рулетки с грузом.

    • 11.2.2.2 Измерения высоты поясов (рисунки А.З и А.5) проводят, опуская рулетку с грузом от отметки 1 боковой переборки до верхнего края сварочного шва пояса и считывая разницу в показаниях рулетки относительно отметки 1.

Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм.

  • 11.2.2.3 Результаты измерений hj вносят в протокол, форма которого приведена в приложении Б.

  • 11.2.3 Измерения ширины поясов

    • 11.2.3.1 Ширину первого пояса Bi мм, (рисунок А.6) определяют на высоте % высоты первого пояса по результатам измерений расстояний: Ь” (отсчитываемое отточки Адо точки А6), Ь* (отсчитываемое от точки Cs до точки С6), Ь", Ь“.

    • 11.2.3.2 Расстояния b “, b * измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по Э.2.1.4^ перечисления а-?г) через точки As и Аб (Cs и Сб) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 12 (10) и после создания усилия натяжения ленты рулетки по 11.2.1.2 (перечисление б) отсчитывают показания шкалы рулетки по вертикальной линии 11 (9) с погрешностью: ± 1 мм;

в) измерения величин b “. Ь * проводят не менее двух раз. Расхождение между результатами двух измерений должно быть :не более 3 мм.

  • 11.2.3.3 Расстояния (Ь"){, (Ь“)" (по поперечной переборке от носа судна) и ( b*)j, (Ьок)", (по поперечной переборке от кормы судна) измеряют штангенциркулем с погрешностью: ± 0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождения между результатами двух измерений должно быть: не более 0,4 мм.

  • 11.2.3.4 Результаты измерений величин Ь“, Ь*, (Ь“ ){, (Ь" )" , (Ь*){, (Ь*)", вносят в протокол, форма которого приведена в приложении Б.

  • 11.3 Измерения длины, высоты и ширины танка с гофрированными переборками

    • 11.3.1 Измерения длины танка

      • 11.3.1.1 Длину танка определяют по результатам измерений длин продольных переборок.

      • 11.3.1.2 Длину боковой переборки 1_Б , мм, (рисунок А.7) определяют по результатам измерений расстояний: Р (отсчитываемое от точки А, до точки Aj+i), (/" )',(/*)' в трех сечениях (нижнем, среднем, верхнем), равномерно расположенных по высоте переборки.

      • 11.3.1.3 Длину переборки в диаметральной плоскости Lfl ,мм, (рисунок А.8) определяют по результатам измерений расстояний: ^(отсчитываемое от точки В; до точки Bj+i), (/")",(/*)" также в трех сечениях (нижнем, среднем, верхнем), равномерно расположенных по высоте переборки.

      • 11.3.1.4 Расстояния Is и Я измеряют измерительной рулеткой в следующей последовательности:

а) по отмеченным (по 9.2.2.1, перечисления а,б) точкам (Aj- Aj+i) и (Bj- Bj+i) прикладывают рулетку. При этом лента рулетки должна быть натянута;

б) начальную отметку шкалы рулетки совмещают торцом полки рамного шпангоута 9 (рисунок А.7 и рисунок А.8) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по торцу полки рамного шпангоута 5 с погрешностью: ±1 мм;

в) ) измерения величин Р и /д проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 3 мм.

  • 11.3.1.5 Расстояния (/“)' , (7СК)' (по бортовой переборке) и (/“)",(/*)" (по переборке в диаметральной плоскости) измеряют штангенциркулем с погрешностью: ± 0,1 мм. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

  • 11.3.1.6 Результаты измерений величин Р , Р , (7”)' ,(7* )',(/”)" ,(7*)" вносят в протокол, форма которого приведена в приложении Б.

  • 11.3.1.7 Длину боковой переборки, имеющей скошенную часть, измеряют расстояния /СБ и /Б в порядке, установленном в 11.2.1.9.

  • 11.3.2 Измерения высоты танка

    • 11.3.2.1 Высоту танка h ,мм, определяют по результатам измерений высот профилей карлингса и кильсона и высоты стенки продольной бортовой переборки (рисунок А.7)

    • 11.3.2.2 Высоту стенки переборки (расстояние между полками карлингса и кильсона) he , мм, измеряют измерительной рулеткой с грузом в сечении, находящемся приблизительно в середине длины переборки, не менее двух раз. Отсчитывают показания шкалы рулетки с погрешностью: ± 1 мм. Расхождение между результатами двух измерений должно быть: не более 2 мм.

    • 11.3.2.3 Высота профилей карлингса h«n и кильсона Икс , мм, измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,1 мм.

    • 11.3.2.4 Результаты величин he, h|<n, h«c вносят в протокол, форма которого приведена в приложении Б.

  • 11.3.3 Измерения ширины танка

    • 11.3.3.1 Ширину танка определяют по результатам измерений ширины поперечных переборок.

    • 11.3.3.2 Ширину поперечной переборки, находящейся ближе к кормовой части судна (рисунок А.9), определяют по результатам измерений расстояний: Ьк (отсчитываемое от точки Aj до точки Bj), (b* )', (Ь* )" в трех сечениях (нижнем, среднем и верхнем), равномерно расположенных по высоте боковой переборки.

    • 11.3.3.3 Ширину поперечной переборки, находящейся ближе к новой части судна, определяют по результатам измерений расстояний: Ьн( отсчитываемое от точки Aj до точки Bj), (/“)', (/”)" также в трех сечениях (нижнем, среднем и верхнем), равномерно расположенных по высоте боковой переборки.

    • 11.3.3.4 Расстояния Ьк и Ьн измеряют измерительной рулеткой в последовательности:

а) по нанесенным (по 9.2.2.1 , перечисления а-г) через точки А;и Bj горизонтальным отметкам прикладывают рулетку.

При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента её должна быть натянута;

б) начальную отметку шкалы рулетки совмещают торцом полки рамного шпангоута 1 (рисунок А.9) и после создания усилия натяжения ленты рулетки динамометром (100±10)Н отсчитывают показания шкалы рулетки по торцу полки рамного шпангоута с погрешностью : ± 1 мм;

в) измерения величин Ьк , Ьн проводят не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 2 мм.

  • 11.3.3.5 Расстояния (b* )', (b* )" (по поперечной переборке находящейся ближе к корме судна) и (Ь”)', (Ь“)" (по поперечной переборке находящейся ближе к носу судна) измеряют при помощи штангенциркуля - по 11.3.1.5.

  • 11.3.3.6 Результаты измерений величин Ьк, Ьн, (Ь* )', (Ь* )" , (Ь”)',

(Ь“)" вносят в протокол, форма которого приведена в приложении Б.

  • 11.4 Измерения координаты точки измерений базовой высоты и уровня жидкости

    • 11.4.1 Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) 13, мм, (рисунки А.1 и А.2), измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.

    • 11.4.2 Результаты измерений 13 вносят в протокол, форма которого приведена в приложении Б.

  • 11.5 Измерения высоты превышения точки касания дна измерительной трубы грузом рулетки

    • 11.5.1 Высоту превышения (рисунок А. 10) точки касания дна измерительной трубы грузом рулетки fn , мм, измеряют штангенциркулем не менее двух раз. Показания шкалы штангенциркуля отсчитывают с погрешностью: ±0,1 мм. Расхождение между результатами двух измерений должно быть: не более 0,4 мм.

    • 11.5.2 Результаты измерений fn вносят в протокол, форма которого приведена в приложении Б.

  • 11.6 Определение объемов внутренних деталей

    • 11.6.1 Определение объема внутренних деталей танка с негофрированными переборками

      • 11.6.1.1 К внутренним деталям (рисунок А.11) относят элементы поперечного и продольного силового набора таврового и уголкового профилей. К элементам силового набора таврового профиля относят: кильсон, флор, карлингс, рамный шпангоут.

      • 11.6.1.2 Линейными размерами элемента силового набора, подлежащими определениям, являются:

а) таврового профиля (рисунок А.12): длина Ьп и толщина 8п полки, высота hT, толщина tc стенки, ш3 (число кильсонов), т4 (число флор), Ш5 (число рамных шпангоутов), т6 (число карлингсов);

б) уголкового профиля (рисунок А.13): длина /п, высота /с, 8С толщина профиля, ГП] (число профилей, расположенных на днище танка) и т2 (число профилей, расположенных на переборках).

  • 11.6.1.3 Толщину стенки таврового профиля tc определяют по результатам измерений (рисунок А. 12) расстояний от торцов полки до стенки профиля b, b.

  • 11.6.1.4 Толщину стенки уголкового профиля Зс определяют по результатам измерений расстояния от торца полки до стенки профиля 1'и.

  • 11.6.1.5 Линейные размеры профилей, указанные в 11.6.1.2, 11.6.1.3, 11.6.1.4, измеряют одного из них по каждому виду профиля (кильсона, флора, рамного шпангоута и т.д.) и определяют их количества. При наличии прикрепленных горизонтально на продольных или поперечных переборках танка элементов силового набора таврового сечения дополнительно указывают их нижние и верхние границы относительно контура днища танка.

  • 11.6.1.6 Высоту таврового профиля hT , мм, (рисунок А.12) измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью: ± 1 мм.

  • 11.6.1.7 Величины bn, Ь^,Ь",^П, /п,   , /с , мм, указанные в 11.6.1.2, 11.6.1.3 и

  • 11.6.1.4 , измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,2 мм.

  • 11.6.1.8 Нижние и верхние границы расположения силовых элементов таврового профиля hH,hB, мм, по 11.6.1.5, измеряют измерительной рулеткой с грузом. Показания рулетки отсчитывают с погрешностью: ± 1 мм.

  • 11.6.1.9 Результаты измерений величин ^ТЛП, ^п,^п, ^п,             и числа

профилей ‘ тб вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2 Определение объема внутренних деталей танка гофрированными переборками

    • 11.6.2.1 К внутренним деталям (рисунки А.14 и А.15) относят элементы продольного силового набора таврового и уголкового профилей, продольные и поперечные гофры.

    • 11.6.2.2 Линейные размеры элементов силового набора таврового и уголкового профилей h ,bn, b'b"         /' /. измеряют по методике, изложенной в 11.6.1.6,

1        11          11 11           11 11        11        V

  • 11.6.1.7 . Результаты измерений их вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2.3 Линейные размеры гофр (рисунок А.14) агГг , мм, измеряют штангенциркулем не менее двух раз. Показания штангенциркуля отсчитывают с погрешностью: ±0,1 мм. Расхождения между результатами двух измерений должно быть: не более 0,2 мм.

  • 11.6.2.4 Результаты измерений величин аггг вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2.5  Нижние и верхние границы (рисунок А.14) горизонтальных гофр h^,h^,hB,hB , мм, измеряют измерительной линейкой или измерительной рулеткой не менее двух раз. Показания линейки или рулетки отсчитывают с погрешностью: ±1 мм. Расхождение между результатами двух измерений должно быть: не более 2 мм.

Результаты измерений h^,h^,hB,hf, m7(число вертикальных гофр) вносят в протокол, форма которого приведена в приложении Б.

  • 11.6.2.6 За значение нижней границы вертикальных гофр принимают высоту флора.

Значения величин h^.h^ вносят в протокол, форма которого приведена в приложении Б.

  • 11.7 Измерения базовой высоты танка

    • 11.7.1 Базовую высоту Нб , мм, измеряют рулеткой с грузом не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм. Расхождение между результатами двух измерений не должно превышать 2 мм.

Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

  • 11.7.2 Результаты измерений Нб вносят в протокол, форма которого приведена в приложении Б.

  • 11.7.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с её значением, установленном при поверке танка, более чем на 0,1% проводят внеочередную поверку танка.

Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Г.

  • 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

    • 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

    • 12.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Г.

  • 13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

    • 13.1 Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Нпр, вычисляя посантиметровую вместимость танка.

      • 13.1.1 При поверке танков с негофрированными переборками посантиметровую вместимость танка определяют:

  • - при наполнении первого пояса V(H)] от уровня, равного нулю, до уровня Н] по формуле (В.17);

  • - при наполнении второго пояса V(H)2 от уровня Н] до уровня Н2 по формуле (В.18);

  • - при наполнении третьего пояса V(H)3 от уровня Н2 до уровня предельного уровня Нпр по формуле (В.19).

  • 13.1.2 При поверке танков с гофрированными переборками посантиметровую вместимость танка при измерении уровня от нуля до Нпр определяют по формуле (В.30).

  • 13.1.3 Предельный уровень Нпр, см, до которого составляют градуировочную таблицу, вычисляют:

- при поверке танка с негофрированными переборками по формуле

где hj ,h2 ,h3 - высоты поясов, см;

fn - высота превышения точки касания дна измерительной трубы грузом ру

летки, см;

- при поверке танка с гофрированными переборками по формуле

где hKCКЛ - высоты профилей кильсона и корлингса, см;

hc - высота стенки переборки, см.

  • 13.2 В пределах предельного уровня Нпр вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 13.3 При составлении градуировочной таблицы значения вместимости танка округляют до 1 дм3.

  • 13.4 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.

  • 13.5 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

  • 13.6 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

  • 13.7 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

  • 13.8 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

  • 13.9 Требования к машинному алгоритму обработки результатов измерений:

- вместимость танка в пределах изменения уровня на 1 см определяют последова

тельным вычислением вместимости танка через каждое изменение уровня на 1 мм;

- последовательно вычисляя вместимость каждого наполнения на 1 мм, определяют вместимость танка с интервалом 1 см.

  • 14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 14.1 Результаты поверки танка оформляют свидетельством о поверке в соответствии с [4].

    • 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) журнал обработки результатов измерений при поверке1’.

  • 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Д. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Е.

Протокол поверки, титульного листа и последнюю страницу градуировочной таблицы подписывает поверитель. Подпись заверяют знаком поверки.

  • 14.4 Градуировочную таблицу утверждает руководитель организации аккредитованной на право поверки танков наливных судов.

ПРИЛОЖЕНИЕ A

Схемы оборудования и измерений параметров танка при поверке

а)

б)

gu

а-танк левого борта (левый танк); б-танк правого борта (правый танк);

1-шпации; 2-рамные шпангоуты; 3,4 - измерительные трубы; Н л.б - высота танка по левому борту; Н п.б - высота танка по правому борту; Н д.п - высота танка по диаметральной плоскости; L - длина танка; В - ширина танка.

Рисунок А.1 - Схема танка без скоса

а)
б)

а-танк левого борта; б-танк правого борта; 1- шпации; 2-рамные шпангоуты;

Н л.б - высота танка по левому борту; Н п.б - высота танка по правому борту; Н д.п - высота танка по диаметральной плоскости; L - общая длина танка; Ln — длина прямоугольной части; В - ширина танка; В с-ширина в скошенной части; Lc - длина скоса.

Рисунок А.2 - Схема со скошенной частью

а)

а- продольная переборка от левого борта судна; б- продольная переборка в диаметральной плоскости; 1,2,7,8 -горизонтальные отметки; 3- измерительная рулетка с грузом; 4,5 - сварные швы танка; 6,9,10,11 - вертикальные линии; Ai-A6, Bi-Вб - точки измерений;

/" - расстояние между поперечной переборкой от носа судна и линией 6 или линией 9;

/*- расстояние между поперечной переборкой от кормы судна и линией 10 или линией 11; h0 - расстояние между отметками 1и 7 и местом стыка переборки с палубой судна;

hi , h2 ,h3 - высоты поясов; I, II, Ill-номера поясов.

Рисунок А.3-Схема измерений параметров танка по продольной переборке

1 2

3

6

7

1, 2, 3, 4, 6, 7 - горизонтальные отметки; 5, 8, 9 - вертикальные линии; h0 - расстояние между отметками 1, 3, 7 и местом стыка переборки с палубой судна; А1-А9 ,Bi-B9 - точки измерений.

Рисунок А.4 - Схема измерений линейных размеров танка по продольной переборке со скошенной частью

1,6-горизонтальные отметки; 2,3-рамные стойки (шпангоуты); 4,5-сварочные швы; 7,8 -вертикальные линии; (Bi-В6)-точки измерений; - расстояние между поперечной переборкой от носа судна и точкой Bi (правой кромкой полки рамной стойки); £ - расстояние между поперечной переборкой от кормы судна и точкой В; (левой кромкой полки рамной стойки); b - расстояние между поперечной переборкой и вертикальной линией 7; а -расстояние между вертикальной линией 7 до стенки рамной стойки; с-расстояние между правой кромкой полки рамной стойки до её стенки.

Величину /0 вычисляют по формуле

/0=(а+Ь)-с.

Рисунок А.5 - Схема измерений параметров танка по продольной переборке в диаметральной плоскости судна при наличии рамных стоек

а)                                                         б) а - поперечная переборка от носа судна; б- поперечная переборка от кормы судна; 1,2, 3, 4, 5, 6, 7, 8 - горизонтальные отметки; Ai -А6, Ci-C6 - точки измерений; h0 -расстояние между отметками 1, 4, 5, 8 и палубой судна; 9, 10, 11, 12 - вертикальные линии; (Ь")' -расстояние между продольной переборкой от левого борта судна и линией 12 в точках измерений A-i, Аз, А5; (Ь“)" - расстояние между продольной переборкой в диаметральной плоскости судна и линией 11 в точках измерений А2, Ад, А6.

Рисунок А.6 - Схема измерений ширины поясов по поперечной переборке танка

I

Ml:10

1,4-рамные бимсы; 2-карлингс; 3-горизонтальные гофры; 5,9-рамные шпангоуты; 6-кильсон; 7,8 -флоры; 10-вертикальные

гофры; Ai-j-Аб-точки на торце полок рамных шпангоутов; Икл- высота профиля карлингса; he - высота стенки; Икс- высота профиля кильсона; (/")' -расстояние от стенки поперечной переборки (гофры) до края полки рамного шпангоута.

Рисунок А.7 - Схема измерений длины гофрированной переборки от борта

2

3

1, 4 -рамные бимсы; 2 - карлингс; 3 - горизонтальные гофры; 5, 9 - рамные шпангоуты; 6-кильсон; 7, 8 -флоры;

10 - вертикальные гофры; В^Вб-точки на торце полок рамных шпангоутов; (/“ )" - расстояние от стенки поперечной переборки (гофры) до края полки рамного шпангоута.

Рисунок А.8 - Схема измерений длины гофрированной переборки в диаметральной плоскости

5

1,6-рамные шпангоуты; 2- рамный бимс; 3,5 - горизонтальные отметки; 4- полотно (вертикальные гофры) поперечной переборки; 7,9- полотна (горизонтальные гофры) продольных переборок; А1,Аз,А5-точки на торце полки шпангоута 1; Bi,B3,B5- точки на торце полки шпангоута 6; (Ь*)',(Ь*)" - расстояния от стенок продольных переборок до полок рамных шпангоутов 1,6.

Рисунок А.9 - Схема измерений ширины танка по гофрированной поперечной переборке

2

1 - измерительная труба; 2 - продольная диаметральная переборка; /3 - координата точки измерений базовой высоты танка и уровня жидкости; /т - рассояние от продольной диаметральной переборки до образующей измерительной трубы; Нпр- предельный уровень градуировки танка; fn - расстояние от днища танка до дна измерительной трубы.

Рисунок А.10 - Схема измерений параметров танка.

1

2

3

5

6

1 - кница; 2, 11, 12 - элементы продольного силового набора уголкового профиля; 3 - карлингс; 4 - настил палубы; 5 - стенка танка по диаметральной плоскости судна; 6-рамный шпангоут; 7 - клинкет; 8 - кильсон; 9, 10 - флоры

Рисунок А.11 - Схема силового набора танка

полка профиля; 2-стенка профиля; 3-присоединенный поясок обшивки; Ьп,5п-длинаи толщина полки; h-г, tc - высота и толщина стенки профиля; , Ь" - расстояние от торцов полки до стенки профиля

Рисунок А.12 - Сечение таврового профиля

1

1 - полка профиля; 2 - стенка профиля; 3 - обшивка днища; Ьу - ширина полки; <5tv толщина стенки профиля; hy- высота стенки профиля .

1-настил палубы судна; 2,6 -элементы силового набора уголкового профиля; 3-карлингс; 4-гофрированная продольная переборка в ДП; 5-кильсон; 7-гофриро ванная бортовая продольная переборка; аг - ширина верхнего основания гофра; Ьг - высота гофра; сг -ширина нижнего основания гофра; В-ширина танка; h& ,           - нижние и верхние

границы гофр.

Рисунок А. 14 - Схема сечения вертикальной плоскостью танка с гофрированными переборками

ПРИЛОЖЕНИЕ Б (обязательное)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка геометрическим методом

Таблица Б.З - Длина поясов

В миллиметрах

Номер

пояса

Номер изме-рения

Расстояние между точками измерений

Расстояние между поперечной переборкой и вертикальной линией

7б

/Д

/Б

С

/Б

п

(4Н)"

(О'

1

2

3

4

5

6

7

8

9

10

I

1

2

II

1

2

III

1

2

Примечание - Грас

)ы 5 и 6 заполняют только при наличии скошенной части танка

Таблица Б.1- Общие данные

Код документа

Регистрационный номер

Дата

Основание для проведения поверки

число

месяц

год

Продолжение таблицы Б.1

Место проведения поверки

Средство измерения

1

2

Окончание таблицы Б.1

Танк

Номер

Тип

Назначение

Погрешность определения вместимости, %

3

4

5

6

Таблица Б.2 - Условия проведения измерений

Температура воздуха , °C

Загазованность, мг/м3

Таблица Б.4 - Высота поясов                                      В миллиметрах

Высота пояса

h.

h2

h3

Таблица Б.5- Ширина поясов

В миллиметрах

Номер пояса

Номер измере-НИЯ

Расстояние между точками измерений

Расстояние между продольной переборкой и вертикальной линией

ьн

ьк

он)'

он)"

(Ь*)'

ок)"

I

1

2

II

1

2

III

1

2

Таблица Б.8- Ширина танка                                  В миллиметрах

Сечение переборки

Номер измере-ния

Расстояние между точками измерений

Расстояние между продольной переборкой и вертикальной линией

ьн

ьк

(Ю'

(Ь’Т

ок)'

(Ю"

Верхнее

1

2

Среднее

1

2

Нижнее

1

2

Таблица Б.9- Другие параметры танка

Измеряемый параметр

Номер измерения

Показание рулетки, штангенциркуля ,мм

Координата точки измерений базовой высоты и уровня жидкости 13

1

2

Высота превышения точки касания дна измерительной трубы грузом рулетки

1

2

Базовая высота танка Нб

1

2

Таблица Б.10 - Тавровый профиль

Наименование профиля

Число m

Размеры профиля, мм

Размеры полки профиля, мм

длина

Ln

высота

hT

положение

длина

Ьп

толщина

расстояние

нижнее

hH

верхнее

hB

Ь„

Ь"

л

1

2

3

4

5

6

7

8

9

10

Кильсон

Флор

Примечания

  • 1 За значение длины кильсона (графа 3) принимают длину танка.

  • 2 За значение длины флора (графа 3) принимают ширину танка.

  • 3 За значение высоты рамного шпангоута или рамной стойки (графа 3) принимают высоту танка.

  • 4 Графы (5,6) заполняют при расположении продольного профиля по высоте танка.

Таблица Б. 11- Уголковый профиль

Месторасположение профиля

Число профилей m

Высота профиля /с, мм

Длина полки

/п,мм

Толщина полки

5п, мм

Толщина профиля 5с, мм

Таблица Б. 12 - Параметры горизонтальных гофр

Размер гофр, мм

Число гофр М

Высота от днища танка, мм

Схема расположения    гофра

«+», «-»

нижняя граница

верхняя граница ь:

нижняя граница ьд н

верхняя граница hf

а,.

Сг

ьг

1

2

3

4

5

6

7

8

9

Примечания

  • 1 В графах 5,6 вносят данные по боковой переборке.

  • 2 В графах 7,8 вносят данные по переборке диаметральной плоскости.

  • 3 В графе 9 указывают знак «+», если выпуклость гофры направлена в наружу танка; знак «-», если выпуклость гофра направлена во внутрь танка.

Таблица Б. 13 - Параметры вертикальных гофр

Размер гофр, мм

Число гофр m

Высота от днища танка, мм

Схема расположения гофра «+», «-»

нижняя граница hi

верхняя граница

hi

аг

Сг

Ьг

1

2

3

4

5

6

7

Примечания

  • 1 За значения величин (графы 5,6) принимают высоту кильсона .

  • 2 В графе 7 указывают знак «+», если выпуклость гофра направлена в наружу танка; знак «-» , если выпуклость гофра направлена во внутрь танка.

Примечания

  • 1. В таблицы Б.З, Б.4, Б.5 вносят данные только по танкам с негофрированными переборками.

  • 2. В таблицы Б.6, Б.7, Б.8, Б.12, Б.13 вносят данные только по танкам с гофрированными переборками.

    Должности

    Подписи и знак поверки

    Инициалы, фамилии

Таблица Б.6- Длина танка

В миллиметрах

Сечение

переборки

Номер измере-ния

Расстояние между точками измерений

Расстояние между поперечной переборкой и вертикальной линией

/Б

/Д

4Б

ЛБ

Ю'

Ю'

О'

1

2

3

4

5

6

7

8

9

10

Верхнее

1

2

Среднее

1

2

Нижнее

1

2

Примечания

  • 1 Графы 5 и 6 заполняют только при наличии скошенной части танка.

  • 2 Графу 3 заполняют только для танков без скоса.

Таблица Б.7- Высота танка

В миллиметрах

Высота стенки переборки hc

Высота профиля

1-е измерение

2 -е измерение

ькл

hKC

ПРИЛОЖЕНИЕ В (обязательное)

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

В.1 Вычисление площадей поперечных сечений поясов танка

В. 1.1 Площадь поперечного сечения i-ro пояса танка без скошенной части S;, м2, вычисляют по формуле

S.=bLb

(В.1)

1 106

где Lj - длина i-ro пояса, мм;

В; - ширина i-ro пояса, мм.

В.1.1.1 Длину Lj, мм, вычисляют по формуле

т _C)i+C)i+(/;)cpi+(Upi

(В.2)

1 2

Величины (4Бр); ,(/fp)i 9(^o)cpi ’(7o)cpi ВЫЧИСЛЯЮТ по формулам

Г/Б. -ua+upi ,,д. _(^)i+(^)i

V 7ср / i             2                V 7ср / i             2

vo/cpi                  д

If

(b;)i
(b0H)Cpi

(b0K)cpi

vo/cpi

Значения величин

(/* )2i ? (Хэ )ii >(7o )г\ принимают по таблице Б.З приложения Б.

В.1.1.2 Ширину Bj ,мм, вычисляют по формуле

„ (t>cp)i +(bcp)i +(bo)cpi +(bo)cpl

В, =------------------- ■

Величины (b"p)i,(b“p)j,(b")cpi,(b“)cpi вычисляют по формулам

_ (ЬГ); + (bp,             (bF)i +(ЬР, 2 ’ 1 cph 2

= онУи+(Ьон)'2!+(Ьон)Р(Ьон

4 _ (ьр;{ +(bpf2i +<ьр- +(ьр-;

(В.З)

Значения величин (Ь“);, (Ь"),, (bf, (b“),, (b"), (b")'2i,(b")",,(b”), (ЬХ Ж )г; ’(^о)н’(^о )2i принимают по таблице Б.5 приложения Б.

В. 1.2 Площадь поперечного сечения i-ro пояса танка со скошенной частью (рисунок А.2) S®, м2, вычисляют по формуле

П), В“ + [14 - (L„), ] • {[В“ - (Вс), ] + 0,5■ 7(Lc)?-[L«-(Ln),]2} 106
S‘ =
106

,(В.4)

где Ц1

танка, мм;

- длина i-ro пояса по продольной переборке в диаметральной плоскости

- ширина i-ro пояса по поперечной переборке танка, находящейся ближе к кормовой части судна, мм;

(Ln)j - длина прямоугольной части i-ro пояса по продольной бортовой переборе, мм;

(L с) | - длина скоса i-ro пояса, мм;

с); - ширина i-ro пояса по поперечной переборке танка, находящейся ближе к носовой части судна, мм.

В. 1.2.1 Длину L^, мм, вычисляют по формуле ТД _ <X)i + Uf)cpi

' 2

Величины (4^)i,(^)cpi вычисляют по формулам

,,д. (П+(/?);.    „д, ;(С)пХХ+Юк+О>

Vcp / i              2          ’               ' cPi

Значения величин У.Х^УМУиХ^УтМУгМУъ принимают по таблице Б.З приложения Б.

В.1.2.2 Ширину В* , мм, вычисляют по формуле

DK (ь:„),+(ьх>

В, =-------------

(В.5)

(В.6)

Величины (Ь“р); ,(b* )cpi вычисляют по формулам

Значения величин (b“ )i>(b2)i>(bo )н, (b“)’2;,(b“)"i > (bo)2i принимают по таблице Б.5 приложения Б.

В.1.2.3 Длину (L п );, мм, вычисляют по формуле

(Ln)i

(В.7)

Величины (/„ ) j ,(/ок ) j вычисляют по формулам

_(£),,+ (£)2,.

\Уп /cpi            2          ’            ср|          2

Значения величин (/„ )н, (/„ )2i ’ () н ’ (^о )2i принимают по таблице Б.З (графы 6,8) приложения Б.

В.1.2.4 Длину (Lc)j, мм, вычисляют по формуле

■ ч _(4E)cpi+(4H)cpi ( c)i              2           ■

(В.8)

Величины (/с )cpj >(/” )cpi вычисляют по формулам

(4Б ) cpi _ (/n.i+Uehi .    ( /о ) cpi = (4H)?i +(/р )2i

2 ’ 2

Значения величин (/? )н,)2i ?) и»(Х^* )г1 принимают по таблице Б.З (графы 5,7) приложения Б.

В.1.2.5 Ширину (Вс) j, мм, вычисляют по формуле ,п чси+(ь«% (Во), =--------2-------

(В.9)

Величины (Ь“р)| ,(Ь“) ; вычисляют по формулам

Значения величин (b”) j, (b” )s, (b“) , (b0H   ,(b" ) ", (Ь“ )'' принимают по таб

лице Б.5 (графы 3,5,6) приложения Б.

В.2 Вычисление площадей поперечных сечений танка с гофрированными переборками

В.2.1 Площадь поперечного сечения танка без скошенной части ST , м2, вычисляют по формуле

sT = L|Br.                          (В.10)

106

где Lr - длина танка, мм;

Вг - ширина танка, мм.

В.2.1.1 Длину Lr, мм, вычисляют по формуле

S (4p)(+£(ф| +Ш)ер! +M)cpi

T _ i=l          i=l          i=l           i=l

Г 6 ’

Величины (<p)i ,(4J,)i 5(^c)cpi’(^cpi вычисляют по формулам (AE)i+(^)i     г,д. _ (^)i +(/? )i

V 7cp / i             2                  V ycp / i             2

ja<V(a<)2i

vc/cpi

j

11

Vc/cpi

Значения величин (/^ ) j, (/2) j, (^ ) j, (/f ); , (/* )li > (Z* ) 2i > (Z? ) ii > (ZXi>(Z* )н >

(P)",,(! )",,(! )", принимают по таблице Б.6 приложения Б.

В.2.1.2 Ширину Вг, мм, вычисляют по формуле

Шр), +Z(bcP)i +Z(b')cpi +Z(b”)cpi D _ i=l____________i=l____________i --l______________i=l___________

Г_ 6

Величины (bcHp)i,(bcKp)i,(b')cpi,(b;,)cpi вычисляют по формулам .uha (br)i+(b2H)i ZKK4 (b^i+CbDi

(bCp ) i =----------------- (bcp ) i =-----------------

1

ХХ + (ЬХ + (ЬОХ+(ЬОХ

Vuc7cpi

ХХ+(ЬХ + (ЬОТ+ОХ

Vuc/cpi

Значения величин

к)" (Ън)" (ЪНУ'

\ o/2i’v o/ii’V о/2i принимают по таблице Б. 8 приложения Б.

В.2.2 Площадь поперечного сечения танка со скошенной частью вычисляют по фор

муле

= ьгп ■ в; (^-^ив^ + о.б.уц-^-ц,)2]

(В. 13)

т 106 106

где Lrn - длина прямоугольной части продольной бортовой переборки танка, мм;

В* - ширина танка по поперечной переборке танка, находящейся ближе к кормовой

части судна, мм;

- длина танка по продольной переборке в диаметральной плоскости, мм;

Вс - ширина танка по поперечной переборке, находящейся ближе к носовой части судна, мм;

Le - длина скоса продольной бортовой переборки, мм.

В.2.2.1 Длину Lrn, мм, вычисляют по формуле

i(/n)cpi+i(/c)cPi

Т Г _ i=l

(В.14)

6

Величины (7n)cpi ,(7с )cpi ВЫЧИСЛЯЮТ по формулам

/ /Б -. _ (4 )li + (4 )2i .

Vn / cpi           2

Значения величин (/Б)н ,(/Б)2i , (4)^(4 )2i принимают по таблице Б.6 (графы 6,8) приложения Б.

В.2.2.2 Длину Lc, мм, вычисляют по формуле

Ш% + Ж)сР;

т _ i=l_____________i=l__________

(В.15)

С _ 6

Величины (4 ) j,(/” )cpi вычисляют по формулам:

(/Н. ,UH)ii+(/CH)2i

V Jc / cpi             2

Значения величин (/СБ)Н, (/cB)2i, (4")п- (4”)^ принимают по таблице Б.6 (графы

5,7) приложения Б.

В.2.2.3 Величину В* , мм , вычисляют по формуле

(В. 16)

Величины (Ь“р);,(Ь')cpi,(b")cpi вычисляют по формулам (. к. (bFh +(bl)i

V U ср / i             2

rb„. _(Ю;-+(ьх

\ У с / cpi              2

Значения величин (bf),,(b2)s,(b“,(b“)'2i,(b“)"<,(b*Y2i принимают по таблице Б.8 (графы 3,5,6) приложения Б.

В.З Вычисление посантиметровой вместимости танка с негофрированными переборками

В.3.1 Посантиметровую вместимость танка при наполнении первого пояса V(H)i ,м3, при изменении уровня от 0 до Hi вычисляют по формуле

v<h), = v0+s, h--V_-av.',,.           (в.17)

10

где Vo - вместимость танка, соответствующая уровню, равному нулю, м3;

S] - площадь поперечного сечения первого пояса, вычисляемая по формуле (В.1) или по формуле (В.4), м2;

Н - уровень жидкости, отсчитываемый от точки касания дна измерительной трубы грузом рулетки, см;

Нт уровень жидкости, соответствующий высоте (h] — fq ), см;

h] - высота первого пояса, см;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, измеренная по 11.5.1, см;

AVB' - объем внутренних деталей, находящихся выше точки касания дна измерительной трубы грузом рулетки в пределах высоты первого пояса, м3.

В.3.2 Посантиметровую вместимость танка при наполнении второго пояса V(H)2, м3, при изменении уровня от Н] до Н2 вычисляют по формуле

V(H)2 = V(H,) + M»-H^-AV.-;.          (В.18)

где V(H, )- вместимость танка при уровне Н j. м3;

S2 - площадь поперечного сечения второго пояса, вычисляемая по формуле (В.1) или по формуле (В.4), м2;

Н2 - уровень жидкости, соответствующий высоте (h] + h2 — fn ), см;

AVB" - объем внутренних деталей в пределах высоты второго пояса, м3.

В.3.3 Посантиметровую вместимость танка при наполнении третьего пояса V(H)3,m3, при изменении уровня от Н2 до Нпр вычисляют по формуле

V(H)3 = V(H2) + Sa - ^Н— - AV- ,          (В.19)

где Нпр- предельный уровень жидкости, соответствующий высоте (h] + h2 + h3 - fn) , см;

AVB" - объем внутренних деталей в пределах высоты третьего пояса, м3.

В.3.4 Вычисление объема внутренних деталей

В.3.4.1 К внутренним деталям относят элементы силового набора (рисунок А. 11):

  • - таврового профиля: кильсоны, флоры, карлингсы, рамные шпангоуты;

  • - уголкового профиля: продольные, так называемые, холостые балки, проходящие по днищу, бортам и палубе судна.

В.3.4.2 Объемы внутренних деталей ДУвд, входящие в формулы (В.17)-(В.19), при расчете градуировочной таблицы на танк определяют суммированием объемов элементов силового набора, приходящихся на 1 см высоты, с учетом верхнего и нижнего положений элементов силового набора от точки касания дна измерительной трубы грузом рулетки.

В.3.4.3 Суммарные объемы уголковых профилей, расположенных на днище танка и его переборках, распределяют равномерно по днищу танка и высоте переборок.

В.3.4.3.1 Объем профилей, находящихся на днище танка, приходящийся на 1 см высоты w , м3/см, вычисляют по формуле (рисунок А.13 )

(В.20)

где Ш] - число профилей, расположенных на днище танка; Ly - длина профиля, принимаемая равной длине танка LT, мм.

Длину танкаLT вычисляют для негофрированных танков по формуле

п

(В.21)

где Lj - длина i-ro пояса, вычисляемая по формуле (В.2);

п - число поясов, принимаемое равным 3.

Пояснение символов 1п,8п,8с,1с приведена на рисунке А.13.

В.3.4.3.2 Объем профилей, находящихся на продольной переборке танка в диаметральной плоскости, приходящихся на 1 см высоты wB (рисунки А. 11 и А.13), вычисляют по формуле где т2 - число профилей, расположенных на продольной переборке;

(В.22)

hj, h2 ,h3 - высоты поясов, мм.

В.3.4.3.3 Величины /п, 8п, 8е, /с , входящие в формулы (В.20),(В.21) и (В.22), выражают в миллиметрах.

В.3.4.4 Объем кильсонов (рисунки А.11, А. 12), приходящийся на 1 см высоты WKC, вычисляют, м3/см :

- в пределах высоты стенки профиля (hT) w'c по формуле

IO8

(В.23)

где bn - ширина полки профиля,Омм;

т3 - число кильсонов по ширине танка;

LK - длина кильсона, мм. Значение LK принимают равным длине танка, мм; hT - высота стенки профиля, см;

- в пределах от высоты hT до высоты (hT + £п) w"c по формуле

(В.24)

где Зп - толщина полки профиля, см.

В.3.4.5 Объем флоров (рисунки А. 11, А. 12), приходящийся на 1 см высоты \¥ф, вычисляют, м3/см:

- в пределах высоты стенки профиля (hT) по формуле

108

(В.25)

где Ьф - длина флора, за значение которой принимают ширину танка, мм;

IT14 - число флор по длине танка;

hT - высота стенки профиля, см;

- в пределах от высоты hT до высоты (hT + 3П) w'|' по формуле

(В.26)

где - толщина полки профиля, см.

В.3.4.6 Объем рамных шпангоутов (рисунки А.11, А.12), приходящийся на 1 см высоты wffl, м3/см, в пределах высоты шпангоута (11ш) вычисляют по формуле

{bnA+hT-[bn-(b' +b")]}-m5

(В.27)

h - высота рамного шпангоута, см;

т5- число рамных шпангоутов.

В.3.4.6.1 Величину Ьш ,см, вычисляют по формуле

hIU = (h1 +h2 + h3) - Иф,

где h, ,h2 ,h3 - высоты поясов, см;

Иф - высота флора, см.

В.3.4.6.2 Высоты флора h, см, вычисляют по формуле

h = hT + АП;

где hT - высота стенки таврового профиля флора, см;

<5П - толщина полки таврового профиля флора, см.

В.3.4.7 Объем карлингсов (рисунки А.11, А. 12), приходящийся на 1 см высоты wKr, вычисляют, м3/см:

- в пределах уровня от (hj + h2 + h3 - hT) до уровня (hj + h2 + h3 +   - hT) wj(r по формуле

w, _bn-m6LKr

(B.28)

уровня (

(B.29)

кг 108

где LK r - длина карлингса, принимаемая равной длине танка, мм;

в пределах уровня от (hj + h2 + h3 + <5n - hT) до

h! + h2 + h3 + дп + hT) w" по формуле

-tbn ~(bn +b")]-m6 LKr кг

108

B.4 Вычисление посантиметровой вместимости танка с гофрированными переборками

В.4.1 Посантиметровую вместимость танка V(H), м3, вычисляют по формуле

V(H) = V» + 77Г ± AV,r„ - AV .                (ЕЗ.ЗО)

10

где Vo - вместимость танка, соответствующая уровню, равному нулю, м3;

S - площадь поперечного сечения танка, вычисляемая по формуле (В. 10) или (В. 13), м2;

Н - уровень жидкости, изменяющийся (рисунок А.7) от 0 до предельного уровня Нпр, соответствующего высоте (hKC + hc + hKJI — fn ), см;

АУВД - объем гофр (горизонтальных и вертикальных), м3;

АУВД - объем внутренних деталей (таврового и уголкового сечений), м3.

В.4.2 Вычисление объема внутренних деталей

В.4.2.1 К внутренним деталям относят элементы силового набора (рисунок А. 13), указанные в В.3.4.1, и гофры горизонтальные и вертикальные.

В.4.2.2 Объемы внутренних деталей, АУВД , АУВД, входящие в формулу (В.30), при расчете градуировочной таблицы на танк определяют суммированием объемов элементов силового набора, приходящихся на 1 см высоты по В.3.4.2, и суммированием объемов гофр, приходящихся на 1 см высоты, с учетом верхнего и нижнего положений гофр отточки касания дна измерительной трубы грузом рулетки по продольным и поперечным переборкам танка.

В.4.2.3 Гофры продольных переборок трапецеидальной формы (рисунок А.14) заменяют равновеликими прямоугольниками, имеющими высоту, равную большому основанию трапеции сг, ширину Ьш ,мм, вычисляемую по формуле

2-с

г

В.4.2.4 Объем гофр продольных переборок, приходящийся на 1 см высоты wr, вы

числяют ,м3/см:

  • - гофр продольной переборки в диаметральной плоскости w' по формуле

w> =                                    (В.32)

108
  • - гофр продольной переборки со скошенной частью w" по формуле

ЬШ-(ЬГПС)

(В.ЗЗ)

108

где Lr - длина танка, вычисляемая по формуле (В.11),мм;

Lrn - длина прямоугольной части продольной бортовой переборки, вычисляемая по формуле (В. 14);

Lc - длина скоса продольной бортовой переборки, вычисляемая по формуле (В.15);

Ьш - ширина прямоугольника, вычисляемая по формуле (В.31).

В.4.2.5 Объем гофр поперечных переборок, расположенных вертикально, приходящийся на 1 см высоты wB, м3/см, вычисляют по формуле

(В.34)

где аггг - линейные размеры гофр (рисунок А.14),мм;

т7 - общее число гофр, расположенных на поперечных переборках.

ПРИЛОЖЕНИЕ Г (обязательное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Г. 1 Вычисление площадей поперечных сечений поясов танка:

а) без скошенной части

S|=... м2;       S2... м2;         S3... м2;

б) со скошеной частью

S‘=... м2;       S‘=... м2;        S‘=... м2.

Г.2 Вычисление площади поперечного сечения танка с гофрированными пе

реборками:

а) без скошенной части

б) со скошенной частью

Г.З Вычисление объемов внутренних деталей (углового и таврового профилей), приходящихся на 1 см высоты:

  • - угловых профилей:

w =... м3/см;         wn=--- м3/см:       w= ■ ■ ■ м3/см;

-кельсонов:

w^c=... м3/см;      w"c=... м3/см;

  • - флор:

w^=... м3/см;       w£=... м3/см;

  • - рамного шпангоута:

Wuj=... м3/см;

  • - карлингсов:

w^r=... м3/см; w"r=... м3/см.

Г.4 Вычисление объемов внутренних деталей (гофр), приходящихся на 1 см высоты:

  • - горизонтально расположенных:

Wp=... м3/см; w"=... м3/см;

  • - вертикально расположенных:

Г.5 Вычисление базовой высоты

Нб =... мм.

Г.6 Вычисление координаты точки измерений базовой высоты и уровня жидкости

Ц=... мм.

Г.7 Вычисление высоты превышения точки касания дна измерительной трубы грузом рулетки

£,=... мм.

Г.8 Составление градуировочной таблицы

Таблица Г.1

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости3’, м3/мм

1

2

3

0

4,581

1

5,497

0,092

2

6,413

0,092

нг

45,8101>

Нг +1

46,720

0,091

Нг +2

47,630

нг+сг2>

73,296

Нг + СГ +1

74,217

0,092

НгГ +2

75,128

0,092

Нпр

432,884

  • 1) Вместимость при уровне, соответствующем нижней границе первого гофра.

  • 2) Вместимость при уровне, соответствующем верхнему положению первого гофра.

  • 3) Коэффициент вместимости, равный

5 497 - 4 581

’ У/       =0092 мз/мм

10

Вычисление провел

подпись                  инициалы, фамилия

«_______»__Г.

ПРИЛОЖЕНИЕ Д (обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Д.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«____»______________________г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА на стальной прямоугольный танк

№_________________ танкера типа_________________________________

Организация_________________________________________________________

Погрешность определения вместимости : *

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ

«____»____________________________________г

Срок очередной поверки___________________________

Поверители

ПОДПИСЬ

должность, инициалы,фамилия

подпись

должность, инициалы, фамилия подпись должность, инициалы, фамилия

Указывают в зависимости от номинальной вместимости танка.

Д.2 Форма градуировочной таблицы танка с негафрированными переборками

Организация______________________________________

Танк №__________________________

Таблица Д.1- Посантиметровая вместимость пояса танка

Уровень наполнения, см

Вместимость,м3

Уровень наполнения, см

Вместимость,м3

0

1

2

Таблица Д.2 - Средняя вместимость пояса танка в пределах вместимости, приходящейся на 1 см высоты наполнения

Уровень наполнения, мм

Вместимость,м3

Уровень наполнения, мм

Вместимость,м3

Уровень наполнения, мм

Вместимость,м3

1

4

7

2

5

8

3

6

9

Д.З Форма градуировочной таблицы танка с гофрированными переборками Организация______________________________________

Танк №_________________

Таблица Д.З - Посантиметровая вместимость пояса танка

Уровень наполнения, см

Вместимость,м3

Коэффициент вместимости м3/см

0

1

2

ПРИЛОЖЕНИЕ Е (обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ Руководитель предприятия владельца танкера (директор, гл. инженер)

АКТ измерений базовой высоты танка от «_____»____________________201__г.

Составлен в том, что комиссия, назначенная приказом по_______________________

наименование предприятия

____________________________________________ , и членов:_____________________________

- владельца танкера                                                   инициалы , фамилии

провела по_________контрольные измерения базовой высоты танка танкера типа______

* ,

номинальной вместимостью_______м3 при температуре окружающего воздуха °C_____.

Результаты измерения представлены в таблице 1.

Таблица 1

В миллиметрах

Базовая высота танка

Среднее арифметическое значение результатов двух измерений (Нд)к

Значение базовой высоты, установленное при поверке танка (Hg)n ,мм

1

2

Относительное изменение базовой высоты танка ,%, вычисляют по формуле

/т_г \  _ /тт \

_ —б_к----б_п_ где значения величин (Нб)к , (Hg)n приведены в 1-й , 2-й графах.

(нб)п

Вывод: требуется (не требуется) внеочередная поверка танка

Председатель комиссии

ПОДПИСЬ

Члены :

инициалы, фамилия

подпись

инициалы, фамилия

подпись

инициалы, фамилия

подпись

инициалы, фамилия

* Указывают при заполнении.

БИБЛИОГРАФИЯ

  • [1] Приказ Минпромторга России от 30.11.2009 № 1081 (ред. от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения» (Зарегистрировано в Минюсте России 25.12.2009 № 15866)ПР 50.2.009 - 94 ГСИ. Порядок проведения испытаний и утверждения типа средств измерений;

  • [2] ТУ 257761.007-87 Толщиномер ультразвуковой УТ-93П;

  • [3] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М;

  • [4] Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 № 38822)ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений.

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова : танк, танкер, вместимость, уровень, поверка, градуировка, груз, высота, дифферент, угол, поверитель, измерение, погрешность, температура, судно .

52

1

ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на стальные прямоугольные резервуары (танки) номинальной вместимостью от 200 до 750 м3 речных наливных судов (танкеров) проектов типа «ЛЕНАНЕФТЬ»; Р-77, Р-77М01, 1577, 621; речных барж проектов: 16800Н; 16800Н1; БН-2000, предназначенных для перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем, прошедших испытания для целей утверждения типа в соответствии с [1].

Межповерочный интервал не более 5 лет.

Настоящая инструкция разработана с учетом требований МР71, МР95 МОЗМ.

2

НОРМАТИВНЫЕ ССЫЛКИ

3

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средства измерений;

ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки;

ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения рабочих безопасности труда;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ 12.1.011-87 Система стандартов безопасности труда. Смеси взрывоопасные. Классификация и методы испытаний;

ГОСТ 12.2.004-75 Система стандартов безопасности труда. Машины и механизмы специальные для трубопроводного строительства. Требования безопасности;

ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.111-82 Система стандартов безопасности труда. Костюмы мужские для защиты от нефти и нефтепродуктов. Технические условия;

ГОСТ 12.4.112-82 Система стандартов безопасности труда. Костюмы женские для защиты от нефти и нефтепродуктов. Технические условия;

ГОСТ 12.4.137-87 Обувь специальная кожаная для защиты от нефти, нефтепродуктов, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 166-89 Штангенциркули. Технические условия;

ГОСТ 427-75 Линейки измерительные металлические. Технические условия;

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
