Методика поверки «Осциллографы цифровые АСК-2032, АСК-2035, ACK-2041, CK-2042, ACK-2043, ACK-2045, АСК-2048, АСК-2061, АСК-2062, АС-2063, ACK-2064, ACK-2065, АСК-2066, АСК-2069, АСК-2101, АСК-2102, АС-2103, ACK-2104, АСК-2105, АСК-2109, ACK-2203, , АСК-2205, ACK-5045, ACK-5065, АСК-5069, АСК-5105, АСК-5109, АС-6035, АСК-6045, ACK-6069, АСК-6105, АСК-6109 «АКТАКОМ»» (МП 06/002-09)

Осциллографы цифровые

АСК-2032, АСК-2035, АСК-2041, АСК-2042, АСК-2043, АСК-2045, АСК-2048, АСК-2061, АСК-2062, АСК-2063, АСК-2064, АСК-2065, АСК-2066, АСК-2069, АСК-2101, АСК-2102, АСК-2103, АСК-2104, АСК-2105, АСК-2109, АСК-2203, АСК-2205, АСК-5045, АСК-5065, АСК-5069, АСК-5105, АСК-5109, АСК-6035, АСК-6045, АСК-6069, АСК-6105, АСК-6109 «АКТАКОМ»

фирмы «Tack Roger Company Limited», Китай

Госреестр №           Ctf

Настоящая методика поверки распространяется на осциллографы цифровые АСК-2032. АСК-2035, АСК-2041, АСК-2042, АСК-2043. АСК-2045, АСК-2048, АСК-2061, АСК-2062. АСК-2063, АСК-2064, АСК-2065, АСК-2066. АСК-2069, АСК-2101, АСК-2102, АСК-2103, АСК-2104, АСК-2105, АСК-2109. АСК-2203, АСК-2205, АСК-5045, АСК-5065, АСК-5069. АСК-5105, АСК-5109. АСК-6035, АСК-6045, АСК-6069, АСК-6105, АСК-6109 «АКТАКОМ» (далее по тексту - «осциллографы»).

Документ устанавливает методику первичной и периодической поверки в соответствии с требованиями ГОСТ 8.311-78 «Осциллографы электронно-лучевые универсальные. Методы и средства поверки».

Рекомендуемый межповерочный интервал - 1 год.

При проведении поверки проводят операции, указанные в таблице 1.1 и должны использоваться средства поверки, указанные в таблице 1.2

Таблица 1.1- Операции поверки

При несоответствии характеристик поверяемого осциллографа, установленным требованиям по любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 1.5.4.

Таблица 1.2 - Средства поверки

Примечания:

• 1. При поверке осциллографов могут использоваться эталонные и вспомогательные средства измерений, удовлетворяющие указанным выше требованиям и имеющим действующие свидетельства о поверке.

• 2.  Ваттметр поглощаемой мощности МЗ-54 может быть заменён вольтметром переменного тока типа ВЗ-52/1 диапазон измерений напряжения U= от 30 мВ до 3 В, диапазон частот от 10 кГц до 1000 МГц, погрешность ±2 %.

К поверке осциллографов допускают лиц, аттестованных на право поверки средств измерений в области радиотехнических измерений.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы в электроустановках с напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, ПОТ РМ-016-2001 РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки и осциллографы.

• 1.4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды, °C             15-25;

  • - относительная влажность воздуха, %            30-80;

  • - атмосферное давление, кПа                     85-105;

  • - напряжение сети, В                             210-230.

• 1.4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

Осциллограф и средства поверки должны быть выдержаны в помещении, где проводят поверку не менее 2 часов.

• 1.5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого осциллографа следующим требованиям:

- комплектность в соответствии с руководством по эксплуатации;

• - отсутствие механических повреждений корпуса, лицевой панели, органов управления, соединительных элементов, дисплея, нарушающих работу осциллографа или затрудняющих поверку';

• - чёткость маркировки;

• - отсутствие повреждений измерительных проводов пробников, их разъёмов и наконечников;

• - отсутствие повреждений изоляции, вилки и разъёма кабеля питания.

Осциллографы, имеющие дефекты, бракуются.

• 1.5.2 Опробование

Опробование проводят следующим образом. Включить осциллограф, на дисплее кратковременно должна высветиться надпись АКТАКОМ, затем должны кратковременно включиться все подсвеченные кнопки и дисплее появиться информация о модели и версии программного обеспечения осциллографа и после звукового сигнала осциллограф должен перейти в режим работы, установленный перед выключением.

Проверить номер версии программного обеспечения осциллографа путём вызова её на экран. Дтя этого нажмите последовательно кнопку' [UTILITY] - затем функциональные кнопки Далее 1/2 -> Сервис (Service) для вызова меню Service, затем функциональную кнопку Информация о системе (System Info) для показа системной информации: модели осциллографа, серийного номера, счётчика включений, версии прошивки программного обеспечения и списка установленных модулей.

Номер версии программного обеспечения осциллографа должен быть:

VER2.30.

Осциллографы, имеющие другие номера версий программного обеспечения, подвергаются калибровке в соответствии с данной методикой поверки.

Проверить работоспособность осциллографа путём выполнения следующих операций:

• - подключить к входу' канала СН1 пробник из комплекта осциллографа, установив на нём коэффициент ослабления XI0;

• - включить канал СН1 нажав кнопку |СН1|. В меню канала СН1 установить: Тип входа - Откр, Огр. полосы - Выкл., Пробник - ХЮ, Цифр, фильтр - Выкл.. Верт, шкала -Грубо, Инверсия - Выкл.;

• - подключить вывод заземления и наконечник пробника к соответствующим выводам встроенного калибратора (3 V p-p@lkHz).

• - нажать кнопку lAUTOj. Через несколько секунд на экране будет отображён сигнал прямоугольной формы с частотой повторения 1 кГц и амплитудой 3 В;

• - при необходимости выполните коррекцию компенсации пробника по форме сигнала в соответствии с Руководством по эксплуатации (п. 4.1.1);

• - вращением переключателей коэффициентов отклонения и развёртки убедиться в их работос пособности;

• - вращением регуляторов положения изображения по вертикали и горизонтали

убедиться в их работоспособности;                   ________

• - проверить режим запоминания, нажав кнопку [SINGLE для однократного запуска регистрации сигнала. После завершения процесса регистрации сигнала кнопка jsiNGLEl должна быть подсвечена красным цветом;

• - повторить все действия для канала СН2.

При наличии неисправностей поверяемый (калибруемый) осциллограф бракуется.

• 1.5.3 Определение метрологических характеристик. Осциллограф должен быть выдержан во включенном состоянии не менее 30 минут. Перед проведением поверки предварительно выполните операцию автоматической калибровки после прогрева осциллограф в течение не менее 30 минут. Отключите все сигналы от входов CHI. СН2 и внешней синхронизации. Нажмите последовательно кнопку {UTILITY] и функциональную кнопку экранного меню Автокалибровка (Self-Cai) для вызова страницы автокалибровки. Нажмите функциональную кнопку jRUN/STOPj для запуска автокалибровки. Дождитесь завершения автокалибровки.

• 1.5.3.1 Определение основной относительной погрешности коэффициентов отклонения.

Определение основной погрешности коэффициента отклонения производится поочередно для каждого канала СН1 и СН2 методом прямого измерения при помощи калибратора осциллографов импульсного И1-9 (установки К2С-62А/1 - для осциллографов моделей АСК-2203, 2205). Поверку производите при смещении луча по вертикали от центра, равному 1, 2, 3 делениям шкалы в положении «5В/дел» переключателя коэффициента вертикального отклонения и 3 делениям шкалы в остальных положениях переключателя в соответствии с таблицей 1 приложения А.

Линию развертки установите на центральную линию шкалы осциллографа нажав ручку смещения луча по вертикали канала СН1. Подать с выхода калибратора И1-9 (К2С-62) на вход СН1 через пробник осциллографа с коэффициентом ослабления IX (при сопротивлении входа осциллографа 1 МОм для осциллографов моделей АСК-2203, 2205) напряжение с формой «меандр».

Структурная схема соединения приборов приведена на рис. 1.

Рис. 1. Структурная схема измерения основной относительной погрешности коэффициентов отклонения и развёртки (установка К2С-62А/1 - для осциллографов моделей АСК-2203, 2205).

Добейтесь точного совпадения положения луча осциллографа с делениями шкалы плавным изменением выходного напряжения ручкой девиации напряжения И1-9 (К2С-62).

Для повышения точности измерений рекомендуется использовать курсоры в режиме измерения напряжения, установленные на центральное и 3-е деления вертикальной шкалы.

Основную относительную погрешность коэффициентов отклонения определите по индикатору И1-9 (К2С-62) в процентах.

Аналогично проведите измерения для второго канала СН2.

Основная относительная погрешность коэффициента отклонения не должна превышать ±4 % для всех результатов измерений.

• 1.5.3.2 Определение основной относительной погрешности коэффициентов развёртки.

Определение основной относительной погрешности коэффициентов развертки проводится методом прямого измерения при помощи генератор сигналов Г4-158 - для периода сигнала от 10 до 50 нс. калибратора осциллографов импульсного И1-9 - для периода от 100 нс и выше (установки К2С-62А/1 - для осциллографов моделей АСК-2203, 2205). С выхода калибратора временных интервалов И1-9 (К2С-62) подать на вход СН1 осциллографа сигнал через пробник осциллографа (рис. 1). Установите осциллограф в режим внутренней ждущей синхронизации от канала СН1. Переключатель пробника осциллографа и меню канала СН1 установите для работы с коэффициентом ослабления IX. Размер изображения на экране установите не менее 3 делений экрана и расположите симметрично относительно центральной горизонтальной оси. Период сигнала И1-9 (К2С-62) установите минимальным или равным значению положения переключателя коэффициента развёртки. Определение основной относительной погрешности коэффициентов развертки производите на 2, 4. 6. 8 и 10 делениях шкалы от начала развертки для зйачения коэффициента развёртки 5 нс/дел и на 8 делениях шкалы для всех остальных коэффициентов развёртки в соответствии с таблицами 2а-2в приложения А. Отсчет интервала производите, начиная от второй вертикальной линии сетки экрана.

Для повышения точности измерений рекомендуется использовать курсоры в режиме измерения времени, установленные на 2-е и 9-е деления горизонтальной шкалы.

Точно совместите период повторения сигнала с поверяемыми отметками делений шкалы экрана плавным изменением девиации периода сигнала И1-9 (К2С-62). Основную относительную погрешность коэффициентов развертки в процентах определите по индикатору калибратора И1-9 (К2С-62).

Относительная погрешность коэффициента развертки не должна превышать ±0,5 % для всех результатов измерений.

• 1.5.3.3 Определение основной абсолютной погрешности курсорных измерений напряжения и времени.

Погрешность курсорных измерений времени определяют совместно с определением относительной погрешности коэффициентов развёртки - при выключенной девиации. Погрешность курсорных измерений времени определяют для значений, соответствующих началу, середине и концу диапазонов коэффициентов развёртки в соответствии с таблицами За-Зв приложения А в следующей последовательности:

• -  измерить с помощью курсоров длительность периода сигнала с выхода калибратора;

• -  рассчитать погрешность курсорных измерений времени по формуле:

At = tycT - Гизм

где At - абсолютная погрешность измерения временного интервала;

tycT-= NK - установленное значение временного интервала на выходе калибратора;

N - количество измеряемых периодов;

К - установленное значение коэффициента развертки на выходе калибратора;

йтзм - измеренное значение временного интервала.

Абсолютная погрешность курсорных измерений времени не должна превышать: Ai⁼±(0,02't_tnM+0,03 ’Кразв),

где t_!I3M — измеренное значение времени.

Кразв - установленное значение коэффициента развёртки.

Определение основной абсолютной погрешности курсорных измерений напряжения и времени производится с помощью калибратора осциллографов импульсного И1-9 (установки К2С-62А/1 - для осциллографов моделей АСК-2203, 2205), подключенного в соответствии со схемой рис. 1 в режиме импульсного выходного напряжения (меандр).

Погрешность курсорных измерений напряжения определяют совместно с определением относительной погрешности коэффициентов отклонения при выключенной девиации.

Погрешность определяют для значений, соответствующих началу, середине и концу диапазонов коэффициентов отклонения для каждого из каналов СН1 и СН2.

Измерения проводят для значений коэффициентов отклонения, выбираемых в ручном режиме, в соответствии с таблицей 4 приложения А в следующей последовательности:

• -  измерить с помощью курсоров амплитуду сигнала с выхода калибратора;

• -  рассчитать погрешность курсорных измерений напряжения по формуле:

AU = UycT - Пизм

где AU - абсолютная погрешность измерения напряжения;

Uvct - установленное значение напряжения;

11изм - измеренное значение напряжения.

Аналогично проведите измерения для второго канала СН2.

Абсолютная погрешность курсорных измерений напряжения для каждой поверяемой точки не должна превышать значения, вычисляемого по формуле:

ди=±(0,02и_изм+0,04-К_отел);

где U_1I3m - измеренное значение напряжения.

Коткл - установленное значение коэффициента отклонения.

• 1.5.3.4 Определение полосы пропускания периодического сигнала.

Определение полосы пропускания периодического сигнала производится методом прямого измерения при помощи генератора сигналов Г4-158 (установки К2С-62А/1 - для осциллографов моделей АСК-2203,2205).

Структурная схема соединения приборов приведена на рис. 2.

Установите на осциллографе коэффициент отклонения равный 200 мВ/дел, коэффициент развертки 5 мкс/дел. На генераторе установите выходной уровень сигнала (1±0,1) В па частоте 100 кГц.

Подайте сигнал с выхода генератора на вход каната СН1 и установите размах изображения Ао на экране осциллографа равным 2-6 делениям шкалы экрана осциллографа путем изменения уровня выходного напряжения генератора. Изображение сигнала должно располагаться симметрично относительно горизонтальной оси экрана Измерьте мощность выходного сигнала генератора Г4-158 ваттметром поглощаемой мощности МЗ-54 и зафиксируйте его.

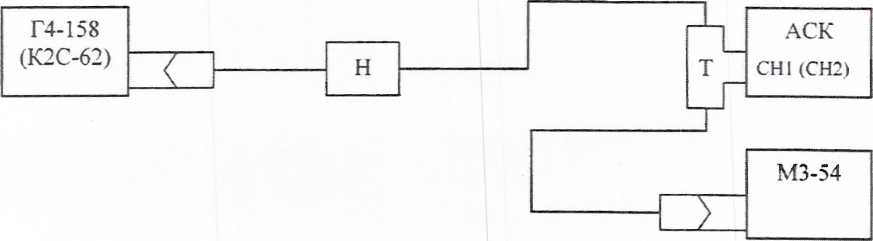

Рис. 2. Структурная схема определения полосы пропускания периодического сигнала.

Н - нагрузка проходная 50 Ом.

Т - тройник СР-50-95 ФВ.

Установите максимальное значение частоты сигнала генератора fMax (поддерживайте постоянный уровень мощности выходного сигнала генератора по ваттметру МЗ-54) и коэффициент развертки осциллографа в зависимости от модели осциллографа:

• -  АСК-2032,2035 fwax-25 МГц/Кразв-20 нс/дел;

• -  АСК-2041, 2042, 2043, 2045, 2048, 5045, 6045 Ыах-40 МГц/Кразв-10 нс/дел;

• -  АСК-2061,  2062,  2063,  2064,  2065.  2066,  2048,  5065,  5069.  6069

блах-бО МГц/Кразв-10 нс/дел;

• -  АСК-2101,  2102,  2103,  2104,  2105,  2109,  5105,  5109,  6105,  6109

fMax-100 МГц/Кразв-10 нс/дел;

• -  АСК-2203, 2205 (мах-200 МГц/Кразв-5 нс/дел.

Измерьте размах изображения сигнала на указанных частотах по масштабной сетке экрана

Проведите определение полосы пропускания при всех остальных значениях коэффициентов отклонения в соответствии с таблицей 5 приложения А.

Аналогично проведите измерения для второго канала СН2.

Размах изображения сигнала Af па частоте (мах должен быть не менее 0.7 Ао.

• 1.5.3.5 Определение времени нарастания переходной характеристики.

Определение времени нарастания переходной характеристики производится путем измерения на экране осциллографа времени нарастания испытательного импульса, подаваемого от генератора испытательных импульсов И1-14 (установки К2С-62А/1 - для осциллографов моделей АСК-2203, 2205).

Структурная схема соединения приборов приведена на рис. 3.

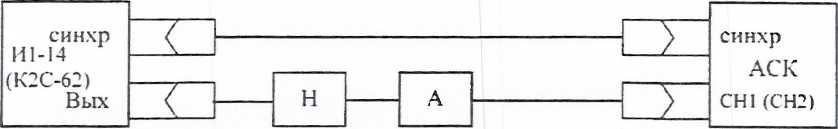

Рис. 3. Структурная схема измерения времени нарастания переходной характеристики.

Н - нагрузка проходная 50 Ом.

А - аттенюатор из комплекта И1 -14 (К2С-62).

Подайте от генератора И1-14 (К2С-62) на вход канала СН1 осциллографа импульс с длительностью нарастания/спада 1 нс (0,7 нс) длительностью 100 нс и периодом следования 100 мкс. Установите осциллограф в режим внешней синхронизации.

Установите коэффициент отклонения осциллографа равным 2 В/дел и добейтесь с помощью аттенюаторов. входящих в комплект И1-14 (К2С-62), изображения импульса, равного 6 делениям шкалы по вертикали.

Измерьте время нарастания переходной характеристики согласно рис. 4.

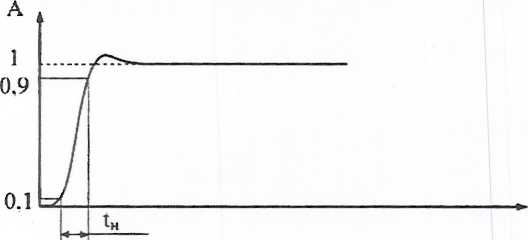

Рис. 4. Изображение испытательного импульса при измерении времени нарастания переходной характеристики tH.

Произведите измерения по вышеописанной методике при всех остальных значениях коэффициента отклонения (в положении 5В/дел размер изображения равен 4 делениям шкалы по вертикали) в соответствии с таблицей 6 приложения А.

Аналогично проведите измерения для второго канала СН2.

Время нарастания переходной характеристики должно быть не более:

• -  14 нс для моделей АСК-2032, 2035;

• - 8,8 нс для моделей АСК-2041, 2042. 2043, 2045, 2048, 5045. 6045;

• -  5.9 нс для моделей АСК-2061,2062. 2063,2064, 2065. 2066, 2048, 5065. 5069, 6069;

• - 3,5 нс для моделей АСК-2101,2102,2103, 2104, 2105, 2109, 5105, 5109, 6105, 6109:

• -  1.8 нс для моделей АСК-2203, 2205.

• 1.5.4 Оформление результатов поверки.

• 1.5.4.1 Положительные результаты поверки осциллографов цифровых АСК-2032, АСК-2035, АСК-2041, АСК-2042. АСК-2043, АСК-2045, АСК-2048, АСК-2061. АСК-2062. АСК-2063. АСК-2064. АСК-2065. АСК-2066, АСК-2069. АСК-2101. АСК-2102. АСК-2103. АСК-2104. АСК-2105. АСК-2109. АСК-2203, АСК-2205. АСК-5045, АСК-5065. АСК-5069. АСК-5105. АСК-5109, АСК-6035. АСК-6045. АСК-6069, АСК-6105, АСК-6109 оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 1.5.4.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики осциллографов цифровых АСК-2032. АСК-2035. АСК-2041. АСК-2042. АСК-2043. АСК-2045. АСК-2048, АСК-2061. АСК-2062. АСК-2063. АСК-2064. АСК-2065. АСК-2066. АСК-2069. АСК-2101. АСК-2102. АСК-2103. АСК-2104. АСК-2105. АСК-2109. АСК-2203. АСК-2205, АСК-5045. АСК-5065. АСК-5069. АСК-5105. АСК-5109. АСК-6035. АСК-6045, АСК-6069, АСК-6105, АСК-6109 к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности.

Начальник лаборатории аттестации методик выполнения измерений Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ»

Главный метролог Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ»

Приложение А

Таблица 1

Определение основной относительной погрешности коэффициента отклонения осциллографов АСК всех моделей

Предел допускаемой основной относительной погрешности коэффициента отклонения ±4 %.

Таблица 2а

Определение основной относительной погрешности коэффициента развёртки осциллографов моделей АСК-2032, 2041

Предел допускаемой основной относительной погрешности коэффициента развёртки ±0.5 % Таблица 26

Определение основной относительной погрешности коэффициента развёртки осциллографов моделей АСК-2035. 2042, 2043. 2045. 2048. 2062, 2063. 2064, 2101.2102. 2103. 5045. 5065, 6045. 5105.6105

Предел допускаемой основной относительной погрешности коэффициента развёртки ±0.5 %. Таблица 2в

Определение основной относительной погрешности коэффициента развёртки осциллографов моделей АСК-2061. 2065. 2066. 2069. 2104. 2105, 2109. 2203. 2205. 5069.

6069,5109.6109

Предел допускаемой основной относительной погрешности коэффициента развёртки ±0.5 %.

Таблица За

Определение основной абсолютной погрешности курсорных измерений времени осциллографов моделей АСК-2032. 2041

Таблица 36

Определение основной абсолютной погрешности курсорных измерений времени осциллографов моделей АСК-2035. 2042, 2043.2045, 2048, 2062, 2063. 2064, 2101. 2102. 2103, 5045. 5065. 6045, 5105. 6105

Таблица Зв

Определение основной абсолютной погрешности курсорных измерений времени осциллографов моделей АСК-2061.2065, 2066, 2069,2104. 2105, 2109. 2203. 2205, 5069, 6069,5109,6109

Таблица 4

Определение основной абсолютной попэешности курсорных измерений напряжения осциллографов АСК всех моделей

Таблица 5

Определение полосы пропускания периодического сигнала осциллографов АСК всех моделей

Значения Гмах и коэффициента развертки осциллографа устанавливаются в зависимости от модели осциллографа:

• -  АСК-2032. 2035 Шах-25 МГц/Кразв-20 нс/дел;

• -  АСК-2041,2042. 2043. 2045. 2048, 5045, 6045 f_Max-40 МГц/Кразв-10 нс/дел;

• -  АСК-2061,  2062,  2063,  2064,  2065,  2066,  2048,  5065.  5069.  6069

fMax-60 МГц/Кразв-10 нс/дел;

• -  АСК-2101.  2102.  2103,  2104.  2105.  2109,  5105.  5109,  6105.  6109

Гмах-100 МГц/Кразв-10 нс/дел;

• -  АСК-2203, 2205 йиах-200 МГн/Кразв-5 нс/дел.

Размах изображения сигнала Af на частоте fMax должен быть не менее 0.7 Ао на частоте 0.1 МГц.

Таблица 6

Определение времени нарастания переходной характеристики для осциллографов АСК всех моделей

Время нарастания переходной характеристики должно быть не более:

• -  14 нс для моделей АСК-2032,2035;

• - 8.8 нс для моделей АСК-2041,2042, 2043, 2045, 2048, 5045, 6045;

• - 5,9 нс для моделей АСК-2061,2062,2063, 2064, 2065, 2066. 2048. 5065, 5069. 6069;

• - 3.5 нс для моделей АСК-2101, 2102, 2103, 2104,2105, 2109, 5105, 5109. 6105, 6109;

• -  1,8 нс для моделей АСК-2203, 2205.
