Руководство по эксплуатации «СИСТЕМЫ АВТОМАТИЗИРОВАННЫЕ ИЗМЕРИТЕЛЬНЫЕ ТЕСТ-1801» (ФТКС.411713.312РЭ)

(в части раздела 13 «Методика

)

директор

аков М.С.

20_^

Инв. № подл.        Подл, и дата        Взам. инв. Ns        Инв. № дубл.        Подл, и дата

СИСТЕМЫ АВТОМАТИЗИРОВАННЫЕ ИЗМЕРИТЕЛЬНЫЕ ТЕСТ-1801

Руководство по эксплуатации

ФТКС.411713.312РЭ

2019

(справочное) Обозначения, принятые в протоколах проверки ......................................................55

Лист

Настоящее руководство по эксплуатации предназначено для изучения системы автоматизированной измерительной ТЕСТ-1801 (далее по тексту -изделие), а также правил его эксплуатации.

Руководство по документом для лиц,

эксплуатации изделия следует дополнительно руководствоваться документами, перечисленными в документе ФТКС.411713.312ВЭ Система автоматизированная измерительная ТЕСТ-1801 Ведомость эксплуатационных документов.

Ина. Na подл.        Подп. и дата        Взам. ина. Na        Ина. Na дубл.        Подл, и дата

Лист

• 1 Назначение

  • 1.1 Изделие входит в состав стенда контроля БАЦП ЮШКР.468261.364.

  • 1.2 Изделие предназначено для проведения проверок блока АЦП ЮШКР.468155.005 (далее по тексту - АЦП).

    Ине. Na подл.        Подп. и дата        Взам. ина. Na        Ина. № дубл.        Подп. и дата



    Изм.	Лист	№докум.	Подп.	Дата

    ФТКС.411713.312РЭ

    Лист

• 2 Технические данные

  • 2.1 Общие сведения об изделии

    Ине. No подл.        Поди, и дата | Взам. ине. No        Ине. No дубл.        Подл, и дата

    • 2.1.1 Изделие обеспечивает:

• - программное управление функционированием модулей VXI;

• - соединение выходных каналов изделия с цепями ОК через коммутационную панель;

• - проверку модулей VXI в составе изделия;

• - сбор и хранение экспериментальных данных;

• - установку в свободные слоты крейта дополнительных модулей, соответствующих стандарту ГОСТ Р 51884-2002, спецификациям VXIbus и принципу VXI plug&play.

• 2.1.2 Мощность, потребляемая изделием от сети питания - не более

200 В-А.

• 2.1.3 Габаритные размеры (ш * в * г) стойки СЭ202 -не более (630 х 1000 х 1100) мм.

• 2.1.4 Масса изделия (без учета эксплуатационной документации) -не более 100 кг;

• 2.1.5 Изделие обеспечивает непрерывный режим работы в течение 24 ч с последующим перерывом не более 2 ч.

• 2.1.6 Среднее время восстановления работоспособности изделия при единичном отказе при использовании комплекта ЗИП-0 - не более 30 мин.

• 2.1.7 Электрическое сопротивление цепи защитного заземления между элементом для присоединения контура заземления (винтом заземления на стойке СЭ202) и любой металлической нетоковедущей частью изделия -

не более 0,1 Ом.

• 2.1.8 Электрическая прочность изоляции между цепями сетевого питания и корпусом стойки СЭ202 - не менее 1500 В.

• 2.1.9 Сопротивление изоляции между цепями сетевого питания и корпусом стойки СЭ202 - не менее 20 МОм.

• 2.1.10 Электробезопасность изделия соответствует классу I по

ГОСТ 12.2.007.0-75.

• 2.2 Основные функции, реализуемые изделием

  Ине. № подл.        Подп. и дата        Взам. ине. №        Ине. Ns дубл.        Подп. и дата

  • 2.2.1 Изделие реализует следующие функции:

• - формирование питающего напряжения 27ti_>5 В (реализуется модулем КП50-10 ФТКС.468260.075 и источником питания ИП-400

ФТКС.436237.003);

• - формирование не менее трех матричных команд для управления включением/отключением электропитания АЦП (амплитудой 27ti_S В, длительностью от 0,15 до 0,25 с) (реализуется модулем МФТКЭ ФТКС.468266.039 и источником питания ИП-400 ФТКС.436237.003);

• - формирование шести независимых тестовых входных воздействий

(аналоговый дифференциальный сигнал в диапазоне от минус 3 до плюс 3 В с имитацией переходных процессов коммутации ВЗН) на модуль АЦП-И из состава АЦП (реализуется генератором сигналов высокочастотным цифровым МГКС ФТКС.468266.058 и модулем RF Switch VXI ФТКС.468260.034);

• - поочередное программно-управляемое коммутирование тестовых входных воздействий между всеми модулями АЦП-И из состава АЦП (реализуется модулем RF Switch VXI ФТКС.468260.034);

• - формирование сигналов синхронизации для АЦП (реализуется модулем LVDS_BA4n ФТКС.468266.082);

• - коммутацию, прием (по линии LVDS), измерение контролируемых параметров и обработку результатов преобразования модулями АЦП-И из состава АЦП тестовых входных воздействий, отображение и сохранение результатов в виде файлов (реализуется модулем LVDS_BAnn ФТКС.468266.082) ;

• - связь с АЦП по двум последовательным каналам обмена (реализуется мезонином MRS4 ФТКС.468266.077).

• 2.2.2 Изделие обеспечивает проверку работоспособности модулей и мезонинов, входящих в состав изделия, в режиме «ОК подключен» с помощью программы ФТКС.52094-01 Система автоматизированная измерительная ТЕСТ-1801 Система проверки функций (см. ФТКС.52094-01 34 01 Специальное программное обеспечение Система автоматизированная измерительная ТЕСТ-1801 Система проверки функций Руководство оператора) (далее - ППМ).

• 2.2.3 Изделие обеспечивает проверку работоспособности модулей и мезонинов, входящих в состав изделия, с помощью ППМ в режиме

«ОК отключен».

• 2.3 Основные технические характеристики

  • 2.3.1 Основные технические характеристики изделия приведены в таблице 2.1.

    Ине. № подл.        Подл. и дата I Взам. ина. Ns        Ина. Ns дубл.        Подл, и дата



    Изм.	Лист	№докум.	Подп.	Дата

    ФТКС.411713.312РЭ

    Лист

Таблица 2.1

• 3 Состав изделия и назначение функциональных узлов

  • 3.1 Состав изделия

    • 3.1.1 В состав изделия входят:

• - стойка СЭ202, в которой располагается следующее оборудование:

• - блок БЭ283, состав блока приведен в таблице 3.1:

• - источник питания ИП-400;

• - коммутационная панель КП-1801;

• - коммутатор;

• - источник бесперебойного питания (далее - ИБП);

• - персональная электронная вычислительная машина (далее - ПЭВМ), включающая системный блок, монитор, клавиатуру и мышь;

• - комплект кабелей;

• - программное обеспечение (далее - ПО), включающее:

• - операционную систему Windows;

• - специальное программное обеспечение изделия;

• - комплект эксплуатационных документов;

• - комплект ЗИП-0.

  Ине. № подл.        Подл, и дата        Взам. ине. №        Ине. Ns дубл.        Подл, и дата

  Таблица 3.1 - Состав блока БЭ283

  Номер слота	Модуль	Мезонин
  		Позиция	Наименование
  0	ETHERNET CONTROLLER	-	-
  1	RF Switch VXI	-	-
  2	HM-M	1	мгкс
  		3	мгкс
  3	RF Switch VXI	-	-
  4	HM-M	1	мгкс
  		3	мгкс
  5	RF Switch VXI	-	-
  6	HM-M	1	мгкс
  		3	мгкс
  7	RF Switch VXI	-	-
  8	HM-M	1	LVDS BAIjn
  		3	LVDS BAIjn
  9	HM-M	1	МФТКЭ
  		2	ОСЦ5
  		4	MRS 4
  10	КП10-50	-	-

  					ФТКС.411713.312РЭ	Лист
  						9
  Изм.	Лист	№докум.	Подп.	Дата

• 3.1.2 Более подробно состав изделия приведен в схеме деления структурной ФТКС.411713.312Е1.

• 3.1.3 В состав комплекта ЗИП-0 входят кабели и устройства, необходимые для работы, поверки и проверки составных частей изделия.

Подробно состав комплекта ЗИП-0 приведен в формуляре

ФТКС.411713.312ФО.

• 3.1.4 Для задания режимов работы изделия и параметров режимов при эксплуатации изделия разрешается использовать ПО, разработанное пользователем.

• 3.2 Назначение функциональных узлов

  Ина. № подл.        Подл, и дата        Взам. ине. Na        Ине. Na дубп.        Подп. и дата

  • 3.2.1 Стойка предназначена для размещения в ней составных частей изделия.

  • 3.2.2 Крейт VXI предназначен для размещения функциональных модулей.

  • 3.2.3 Модули НМ-М предназначены для установки в них мезонинов.

  • 3.2.4 Мезонин МГКС предназначен для воспроизведения сигналов произвольной формы, а также для воспроизведения сигналов синусоидальной формы с амплитудной, частотной, фазовой модуляцией или без модуляции.

  • 3.2.5 Модуль RF Switch VXI предназначен для коммутации радиочастотных сигналов.

  • 3.2.6 Мезонин MRS4 предназначен для обеспечения обмена информацией с внешними изделиями по интерфейсам RS232/422/485.

  • 3.2.7 Мезонин МФТКЭ предназначен для формирования токовых команд.

  • 3.2.8 Модуль КП50-10 предназначен для программно управляемой коммутации электрических цепей питания.

  • 3.2.9 Осциллограф цифровой ОСЦ5 предназначен для преобразования мгновенных значений напряжения электрического сигнала в цифровой код, измерения мгновенных значений напряжения, измерения интервалов времени между двумя мгновенными значениями напряжения по двум независимым каналам с гальванической развязкой.

  • 3.2.10 Мезонин LVDS_BAIjn предназначен для приема информации по линии LVDS.

  • 3.2.11 ETHERNET CONTROLLER предназначен для связи составных частей изделия по сети Ethernet с управляющей ПЭВМ.

  • 3.2.12 Коммутационная панель КП-1801 предназначена для обеспечения электрического подключения каналов функциональных модулей изделия к ОК.

    					ФТКС.411713.312РЭ	Лист
    						10
    Изм.	Лист	№ докум.	Подп.	Дата

  • 3.2.13 ПЭВМ с периферийными устройствами предназначена для управления работой изделия.

3.2.14 ИБП предназначен для поддержания временной работоспособности оборудования изделия при пропадании электропитания в первичной сети.

3.2.15 Источник питания ИП-400 предназначен для питания ОК через для мезонина МФТКЭ.

3.2.16 ПО предназначено для реализации функционирования аппаратных средств изделия программных панелей для каждого модуля.

3.2.17 ЭД предназначена для подготовки использования в работе при эксплуатации на рабочем месте.

3.2.18 Комплект кабелей предназначен для обеспечения необходимых электрических соединений между составными частями изделия в соответствии с ЭД.

3.2.19 Комплект ЗИП-0 предназначен для обеспечения проведения поверки и плановых регламентных работ по изделию.

Лист

4.2 Структура

• 4.2.1 Структура изделия приведена на схеме деления структурной ФТКС.411713.312Е1.

• 4.2.2 Крейт с установленными в него функциональными модулями образует электронный блок БЭ283. Состав блока БЭ283 приведен в таблице 3.1, а также в документе ФТКС.411259.272Э6 Блок БЭ283 Схема электрическая общая.

• 4.2.3 Блок БЭ283 и другие устройства помещаются в стойку электронную СЭ202. Состав стойки СЭ202 приведен в документе ФТКС.411187.215Э6 Стойка СЭ202 Схема электрическая общая.

• 4.2.4 Управление работой изделия осуществляется с помощью ПЭВМ, которая связана с установленными в блоке БЭ283 функциональными модулями по магистрали Ethernet через ETHERNET CONTROLLER.

• 4.2.5 Взаимные соединения составных частей изделия приведены на схемах:

• -  ФТКС.411713.312Э4 Система автоматизированная измерительная

ТЕСТ-1801 Схема электрическая соединений;

• -  ФТКС.411187.215Э6 Стойка СЭ202 Схема электрическая общая.

Ине. Na подл.        Подл, и дата        Взам. ина. Na        Ина. № дубл.        Подл, и дата

• 5 Устройство и работа составных частей изделия

  • 5.1 Устройство и работа покупных составных частей изделия изложены в поставляемых с ними ЭД.

5.2 Устройство и работа функциональных модулей и мезонинов из состава

допустимые для каждого из драйверов модулей, описаны в

01   - Источник питания ИП-400 Драйвер Руководство

системного программиста;

01   - RF Switch VXI Драйвер модуля Руководство

системного программиста;

01   - Модуль КП50-10 Драйвер Руководство системного

программиста;

01   - Драйвер мезонина МФТК Руководство системного

программиста;

01   - Драйвер мезонина МГКС Руководство системного

программиста;

01   - Осциллограф цифровой ОСЦ5 Драйвер Руководство

системного программиста;

01   - Драйвер мезонина MRS4 Руководство системного

программиста;

01   - Драйвер мезонина LVDS_BAIjn Руководство

системного программиста;

01   - Драйвер НМ Руководство системного программиста.

Ине. Ия подл.        Подо, и дата        Взам. ина. №        Ина. Ns дубл.        Подл, и дата

Лист

б Принадлежности

• 6.1 Принадлежности, используемые при проведении самоконтроля и поверке изделия, приведены в таблице 6.1.

  Ине. Ns подл.        Подл, и дата        Взам. ине. Ns        Ине. Ns дубл.        Подп. и дата

  о>

  ч— о

  с>



  Изм.	Лист	№докум.	Подп.	Дата

  ФТКС.411713.312РЭ

  Лист

  17

Таблица 6.1

• 7 Маркировка

  • 7.1 Маркировка изделия и его составных частей выполнена:

• -  в виде шильдиков на блоке БЭ283 (на лицевой и задней стороне крейта);

• -  в виде шильдиков на стойке СЭ202 (на лицевой и задней стороне стойки);

• -  в виде этикеток на кабелях;

• -  в виде гравировки на модулях (под ручкой в верхней части лицевой панели или на верхней ручке).

• 7.2 Модули, входящие в состав изделия, опломбированы этикетками с клеймом ОТК и ВП МО РФ, закрепленными клеем на экране модуля поверх головок винтов крепления экрана и сверху закрытых прозрачной липкой лентой, обеспечивающей контроль целостности этикеток с клеймом.

  Ине. Ne подл.        Подл, и дата        Взам. ина. Na        Ина. Na дубл.        Подл, и дата



  Изм.	Лист	NadoxyM.	Подл.	Дата

  ФТКС.411713.312РЭ

  Лист

  18

• 8 Тара и упаковка

  • 8.1 Конструкция тары

    • 8.1.1 Транспортная тара изделия конструктивно выполнена в виде односекционных ящиков, изготовленных из ламинированной фанеры с алюминиевыми усилителями, для упаковки штатных составных частей изделия, а также комплекта ЗИП-0 и ЭД.

    • 8.1.2 Стойка из состава стойки СЭ202 поставляется в собранном виде.

    • 8.1.3 Стойка СЭ202 поставляется в транспортном положении (передняя и задняя крышки установлены).

    • 8.1.4 Транспортная тара предназначена для многоразового использования и должна храниться в течение всего срока эксплуатации изделия.

8.2 Расконсервация изделия

8.3.3 Подготовить мешочки с предварительно высушенным (при температуре линасилем ИФХАН-100 ТУ-02-7-194-85.

перед укладкой в ящики уложить в соответствующие полиэтиленовые мешки. Допускается укладка в один полиэтиленовый мешок всего содержимого одного ящика. В полиэтиленовые мешки поместить мешочки с линасилем и зафиксировать их. Полиэтиленовые мешки запаять.

Подготовить к упаковке все кабели, для чего свернуть их в

Подвязать мешочки с линасилем к ручкам блока БЭ283 (по одному каждой ручке) и стойке (четыре мешочка), равномерно расположив

8.3.8 Винты и набор крепежа снятых составных частей установить на свои штатные места в стойке.

8.3.9 Обернуть оберточной бумагой блок БЭ283 и стойку, уложить их в полиэтиленовые мешки.

8.3.10 Уложить упакованный блок БЭ283 в описи на крышке ящика.

Лист

о»

с>

10 Подготовка изделия к использованию

• 10.1 Состав персонала

• 10.1.1 Установка, сборка и разборка изделия должны производиться не менее чем двумя специалистами, один из которых имеет квалификацию инженера.

• 10.1.2 К проведению работ по монтажу изделия допускаются лица, соответствующие квалификационной группе не ниже III.

• 10.2 Объём и последовательность внешнего осмотра изделия

  Ине. № подл.       Подп. и дата       Взам. ине. №       Ине. № дубл.       Подл, и дата

• 10.2.1 Произвести визуальный контроль упаковки составных частей изделия, для чего проверить:

• - целостность упаковки, контровку и пломбировку на ней;

• - отсутствие механических повреждений;

• - наличие маркировки.

• 10.2.2 Вскрыть упаковку составных частей изделия в соответствии с указаниями п. 8.2, извлечь упакованные составные части и проверить отсутствие пыли, влаги внутри упаковки.

• 10.2.3 Произвести проверку сопроводительной документации изделия и его составных частей, удостоверяющей качество продукции, для чего проверить:

• - соответствие обозначений и заводских номеров изделия и его составных частей указанным в сопроводительной документации (формуляре, паспорте, сертификате и т.д.);

• - наличие необходимых подписей, печатей и дат.

В процессе проверки соответствия обозначений и заводских номеров модулей и мезонинов:

• 1) извлечь модули из блока БЭ283, отвинтив крепящие их винты, и проверить:

• - целостность пломб модулей и соответствие оттисков клейм ОТК и

ВП МО РФ указанным в разделе «Свидетельство о приёмке» и в листе «Заключение представителя заказчика» паспортов модулей;

• - соответствие обозначений и заводских номеров указанным в паспортах;

• 2) извлечь мезонины из соответствующих модулей (отвинтив крепящие их винты и обеспечив сохранность винтов) и проверить соответствие обозначений и заводских номеров указанным в паспортах;

• 3) установить и закрепить мезонины в соответствующих модулях с помощью винтов;

• 4)  установить и закрепить модули в блоке БЭ283.

При отсутствии сопроводительной документации (соответствующих формуляров, паспортов) на изделие и его составные части, их принимают на

значений, установленных в документах на изделие и его составные части, должны выполняться следующие условия:

• 1) место размещения изделия и его составных частей по степени интенсивности электромагнитных помех должно соответствовать классу не более третьего по ГОСТ Р 51317.2.5-2000;

• 2) каждый кабель, служащий для передачи измеряемых или формируемых электрических величин от изделия и его составных частей к ОК, должен быть заключен в экран, соединенный с заземленным корпусом (с шиной (контуром) заземления) с обеих сторон кабеля;

• 3) каждую пару цепей прямого и возвратного тока рекомендуется выполнять в виде витой пары, заключенной в экран, соединенный с заземленным корпусом (с шиной (контуром) заземления) с обеих сторон кабеля.

ВНИМАНИЕ! В РОЗЕТКАХ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПИТАНИЯ ЛЮБОЙ СОСТАВНОЙ ЧАСТИ ИЗДЕЛИЯ, КОНТАКТЫ, ИМЕЮЩИЕ МАРКИРОВКУ «ЗАЗЕМЛЕНИЕ», ЗАПРЕЩАЕТСЯ СОЕДИНЯТЬ С «НУЛЕВОЙ» ЛИНИЕЙ СЕТИ ПИТАНИЯ!

КОНТАКТЫ, ИМЕЮЩИЕ МАРКИРОВКУ «ЗАЗЕМЛЕНИЕ» ДОЛЖНЫ БЫТЬ СОЕДИНЕНЫ С ШИНОЙ (КОНТУРОМ) ЗАЗЕМЛЕНИЯ.

• 10.4 Порядок установки

  Ине. Ns подл.        Подп. и дата        Взам. ина. №        Ина. Ns дубя.        Подл, и дата

• 10.4.1 Установку изделия выполняйте, руководствуясь монтажными чертежами и схемами электрическими соединений:

• - ФТКС.411713.312Э4 Система автоматизированная измерительная ТЕСТ-1801 Схема электрическая соединений;

• - ФТКС.411187.215Э6 Стойка СЭ202 Схема электрическая общая;

• - ФТКС.411187.215МЧ Стойка СЭ202 Монтажный чертеж;

• - ФТКС.411713.312МЧ Система автоматизированная измерительная ТЕСТ-1801 Монтажный чертеж.

Установка покупных составных частей должна производиться в соответствии с эксплуатационными документами на них.

• 10.4.2 Произвести расконсервацию изделия в соответствии с подразделом 8.2.

• 10.4.3 Проверить комплектность изделия на соответствие документу ФТКС.411713.312ФО.

• 10.4.4 Извлечь модули из блоков БЭп, отвинтив крепящие их винты, и проверить целостность пломбировки модулей и соответствие оттисков клейм ОТК и ВП МО РФ на них в разделе «Свидетельство о приемке» и в листе «Заключение представительства заказчика» паспортов модулей. Установить и закрепить модули в крейте, руководствуясь документом ФТКС.411259.272Э6 Блок БЭ283 Схема электрическая общая.

• 10.4.5 Подготовить кабели, а также принадлежности, входящие в состав изделия, вынув их из коробок и пакетов и освободив соединители кабелей от бумаги.

  					ФТКС.411713.312РЭ	Лист
  						24
  Изм.	Лист	№докум.	Подп.	Дата

10.4. б Установить стойку СЭ202 на отведенное для нее место.

• 10.4.7 Стойка СЭ202 поставляется в собранном виде. При необходимости сборки стойки СЭ202 необходимо руководствоваться схемой электрической соединений и монтажным чертежом на стойку (список документов см. в

п. 10.4.1).

• 10.4.8 Заземлить корпуса (каркасы) составных частей изделия, имеющих клеммы (болты) заземления. Величина электрического сопротивления провода заземления на один метр длины не должна превышать 0,002 Ом.

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ СОЕДИНЯТЬ КОРПУСНЫЕ КЛЕММЫ И КЛЕММЫ ЗАЗЕМЛЕНИЯ СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЯ С «НУЛЕВОЙ» (НЕЙТРАЛЬНОЙ) ЛИНИЕЙ СЕТИ ПИТАНИЯ.

КОРПУСНЫЕ КЛЕММЫ И КЛЕММЫ ЗАЗЕМЛЕНИЯ ДОЛЖНЫ БЫТЬ СОЕДИНЕНЫ С ШИНОЙ (КОНТУРОМ) ЗАЗЕМЛЕНИЯ.

• 10.4.9 Проверить визуально наличие цепи электрической связи корпуса (каркаса) составных частей изделия, в том числе стойки СЭ202, с основной шиной (контуром) заземления, проведенной в помещении, где установлено изделие.

• 10.4.10 Соединить между собой кабелями составные части изделия, руководствуясь документами, приведенными в п. 10.4.1.

При подсоединении кабелей к ИБП следует руководствоваться эксплуатационными документами на ИБП.

• 10.4.11 Подключить изделие к сети питания.

11.10 Вновь установленный в изделие модуль (мезонин) должен быть проверен в режиме «ОК отключен» с помощью ППМ (см. ФТКС.52094-01 34 01 Система автоматизированная измерительная ТЕСТ-1801 Система проверки функций Руководство оператора).

• 11.11 О проведенной замене модуля (мезонина) должна быть сделана запись в формуляре ФТКС.411713.312ФО в разделе «Особые отметки» или в специальном журнале учета движения модулей.

При замене мезонина дополнительно должна быть сделана соответствующая запись в паспортах снятого и установленного мезонинов в подраздел «Движение мезонина при эксплуатации» и паспорте носителя мезонинов в подраздел «Сведения об установке и снятии мезонинов».

Лист

12 Порядок работы

• 12.1 Состав обслуживающего персонала

• 12.1.1 Для эксплуатации изделия необходим один специалист, имеющий квалификацию инженера, обладающий навыками работы на ПЭВМ и исполнения прикладных программ в операционной системе Windows.

• 12.2 Общие положения

  Ина. No подл.        Подл, и дата | Взам. ина. No        Ина. No дубл.        Подл, и дата



• 12.2.1 Порядок работы с изделием (порядок задания рабочих режимов, исполнения алгоритмов контроля электронных объектов, документирования результатов контроля) определяется прикладным ПО.

• 12.2.2 При разработке прикладного ПО необходимо руководствоваться документами, перечисленными разделе 5.

• 12.2.3 Прикладная программа должна начинаться открытием сеансов связи со всеми используемыми программой инструментами, а заканчиваться закрытием всех открытых сеансов.

Открытие второго сеанса с инструментом при незакрытом первом сеансе с этим же инструментом может привести к непредсказуемому поведению модуля.

• 12.2.4 Под действиями, производимыми с модулями и мезонинами, подразумеваются вызовы функций их драйверов с указанием сеанса для соответствующего адреса модуля (крейт, слот) или соответствующего адреса мезонина (крейт, слот, позиция).

• 12.2.5 После открытия сеансов связи с инструментами необходимо выполнить калибровку модулей, имеющих функцию калибровки, в соответствии с руководством системного программиста на драйвер модуля.

• 12.2.6 Драйвер модуля, в общем случае, содержит мелкие функции, соответствующие отдельным действиям, и крупные функции, соответствующие заданной последовательности действий.

При выполнении последовательности большого числа однотипных действий, например, последовательности измерений в одном режиме и диапазоне, рекомендуется пользоваться мелкими функциями драйвера:

• - для установки параметров режима до начала действий,

• - для выполнения последовательности действий без изменения параметров,

• - для отключения режима по окончании всей последовательности действий.

• 12.2.7 Каждый модуль, работа с которым закончена, должен быть приведен в исходное состояние путем применения, например, функции его программного сброса.

  1							Лист
  						ФТКС.411713.312РЭ
  	Изм.	Лист	Ыадокум.	Подп.	Дата		28

13 Методика поверки

Настоящая методика распространяется на системы автоматизированные измерительные ТЕСТ-1801 ФТКС.411713.312 (далее - изделие) и устанавливает порядок проведения первичной и периодической поверок.

• 13.1 Общие требования

• 13.1.1 Поверка должна проводиться организацией, аккредитованной в установленном порядке на проведение данных работ.

• 13.1.2 Поверка изделия должна производиться:

• -  перед вводом в эксплуатацию;

• -  не реже, чем через каждый год эксплуатации;

• -  после хранения, продолжавшегося более года;

• -  после ремонта модуля или мезонина.

  Ине. № подл.        Поди, и дата        Взам. ине. Na        Ина. № дубл.        Подл, и дата

• 13.1.3 При наличии соответствующего заявления от владельца системы допускается проведение поверки отдельных измерительных каналов и для меньшего числа измеряемых величин, с указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 13.1.4 При поверке должны использоваться поверенные в установленном порядке средства измерений, имеющие действующие свидетельства о поверке. Перечень приборов и оборудования, необходимых для выполнения поверки изделия, приведен в таблице 13.2.

• 13.1.5 Перед началом поверки необходимо проверить изделие в режиме «ОК отключен» с помощью ППМ (см. ФТКС. 52094-01 34 01 Система автоматизированная измерительная ТЕСТ-1801 Система проверки функций Руководство оператора). Выявленные неисправности устранить, руководствуясь разделом 14.

• 13.1.6 Поверку выполнять только при положительном результате выполнения проверки всех модулей.

• 13.1.7 При отрицательных результатах поверки модулей и мезонинов необходимо выполнить их внешнюю калибровку в соответствии с руководством по эксплуатации на соответствующий модуль (мезонин), а затем повторить поверку.

• 13.1.8 При поверке изделия следует использовать ППВ.

Программой создается и ведется файл протокола, содержащий результаты поверки.

• 13.1.9 Все вводимые в ПЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин (СИ) в формате с плавающей точкой.

  со

  О «о							Лист
  						ФТКС.411713.312РЭ
  	Изм	Лист	№ докум.	Подп.	Дата		29

При вводе нецелых чисел разделителем целой и дробной является символ «.» (точка).

Разделителем мантиссы и порядка являются символ (буква) латинского или русского алфавита.

выполнения очередного начинается выполнение программы поверки.

выходить

поверки, если вслед пункта поверки,

13.1.14 О результатах поверки должна быть сделана изделия.

Инв. Ns подл. I Подп. и дата        Взам. ина. №        Ине. № дубл.        Подл, и дата

Лист

о>

г-

С>

13.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• 1) выдержать изделие в условиях, указанных в п. 13.5.1 в течение не менее 8 ч;

• 2) выполнить операции, оговоренные в разделе 11 «Подготовка к работе»;

• 3) выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• 4) собрать схему поверки в соответствии с проводимой операцией.

13.6 Порядок проведения поверки

• 13.6.1 Внешний осмотр

• 13.6.1.1 При внешнем осмотре проверить наличие товарного знака фирмы-

изготовителя, наличие заводского номера изделия, комплектность изделия на соответствие формуляру ФТКС.411713.312ФО    и ведомости ЗИП-0

ФТКС.411713.3123И, состояние покрытий.

Результат внешнего осмотра считать положительным, если при выполнении внешнего осмотра было установлено:

• - наличие товарного знака фирмы-изготовителя изделия;

• - наличие заводского номера изделия;

• - соответствие комплектности изделия указанной в формуляре ФТКС.411713.312ФО и ведомости ЗИП-0 ФТКС.411713.3123И;

• - отсутствие нарушений целостности элементов, контактов и покрытий изделия.

13.6.2 Проверка номера версии и контрольной суммы исполняемого кода (цифрового идентификатора ПО)

• 13.6.2.1 Проверку номера версии и контрольной суммы исполняемого кода (цифрового идентификатора ПО) выполнить следующим образом:

• 1) на ПЭВМ запустить на исполнение программный файл «mbase.exe», расположенный по адресу «C:\VXIPNP\WINNT\UNMBASE»;

• 2) в открывшейся панели выбрать вкладку «Справка», в ней выбрать вкладку «О программе»;

• 3) в открывшейся панели в поле «метрологически значимые части ПО» выбрать и зарегистрировать номера версий и контрольные суммы файлов PovCalc.dll, рассчитанные по алгоритму CRC32;

• 4) сравнить номера версий и контрольные суммы, зарегистрированные в действии 3), с номерами версий и контрольными суммами, записанными в формуляре изделия ФТКС.411713.312ФО.

Результаты проверки считать положительными, если полученные идентификационные данные программных компонентов (номер версий и цифровой идентификатор) соответствуют идентификационным данным, записанным в формуляре изделия.

Ине. № подл.        Подп. и дата        Взам. ине. Ns        Ине. Ns дубл.        Подл, и дата

эрма 2а

Лист

Ина. Ne подл.        Подп. и дата        Взам. ина. №        Ина. № дубл.        Подп. и дата

Лист

• - соединитель «Х2» кабеля НЧ - к соединителю «и+» мультиметра;

• - соединитель «ХЗ» кабеля НЧ - к соединителю «и-» мультиметра;

• 4) перевести мультиметр в режим измерения напряжения переменного тока;

• 5) запустить на исполнение программу «Поверка ТЕСТ-1801»;

• 6) выбрать раздел «Поверка выдачи напряжения имитации аналогового сигнала», выполнять указания программы;

• 7) по запросу программы измерить мультиметром действующее значение напряжения переменного тока, ввести его в окно программы и нажать кнопку «Ввод»;

• 8) повторить п. 7) для остальных значений напряжения, близких к приведенным в таблице 13.4;

  Ине. № подл.        Подп. и дата | Взам. ине. №        Ине. № дубл.        Подл, и дата



  • 9) по завершении операции поверки сохранить протокол и выйти из программы (при необходимости);

  Примечания

  • 1 Приведённая к верхней границе диапазона воспроизведений погрешность воспроизведений амплитудных значений напряжения переменного тока 5U, %, вычисляется по формуле

  ₍₂₎

  Umax                                                '

  где иуст - воспроизведенное системой значение амплитуды напряжения переменного тока, В;

  иизм - измеренное мультиметром действующее значение напряжения переменного тока, В;

  Umax - верхняя граница диапазона воспроизведения амплитудных значений напряжения переменного тока, В.

  • 2 Программа регистрирует ошибку, если значение приведённой к верхней границе диапазона воспроизведений погрешности воспроизведений амплитудных значений напряжения переменного тока в диапазоне от минус 3 до плюс 3 В выходит за пределы + 1 %.

  • 10) отсоединить все кабели от панели КП-1801 и мультиметра;

  • 11) выключить изделие.

  Результат поверки считать положительным, если при выполнении поверки не было сообщений об ошибке и в протокол выдается сообщение о положительном результате поверки.



  Изм.	Лист	№докум.	Подп.	Дата

  ФТКС.411713.312РЭ

  Лист

  38

Таблица 13.4

• 13.6.5.3 Определение приведенной к верхней границе диапазона измерений погрешность измерений мгновенных значений напряжения постоянного тока в диапазонах ±5 В и ±50 В, выполнять в следующем порядке:

• 1) подготовить приборы и принадлежности:

• - калибратор многофункциональный Fluke 5502Е (далее - калибратор);

• - кабель BNC-BNC UNC4.853.355;

• - кабель НЧ ФТКС.685611.048;

• - тройник BNC;

• 2) включить изделие, руководствуясь приложением В, выждать 10 мин;

• 3) подключить кабель BNC-BNC к входу калибратора и к соединителю «ОСЦ кан. 1» на панели КП-1801;

• 4) включить калибратор согласно эксплуатационной документации на него;

• 5) запустить на исполнение программу «Поверка ТЕСТ-1801»;

• 6) выбрать раздел «Поверка измерения мгновенных значений напряжения», выполнять указания программы;

• 7) по запросу программы задать на калибраторе значение напряжение постоянного тока, указанное в первой строке таблицы 13.5;

• 8) измерить мгновенное значение напряжения с помощью программы;

• 9) повторить пп. 7)-8) для всех точек, указанных в таблице 13.5;

Ине. № подл.        Подп. и дата        Взам. ина. Ns        Ина. Ns дубл.        Подл, и дата

• 13.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на систему выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение изделия запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

Ведущий инженер отдела испытаний ООО «ИЦРМ»

Ина. № подл.        Подп. и дата        Взам. ина. Na        Ина. № дубл.        Подл, и дата

При замене мезонинного модуля дополнительно должна быть сделана соответствующая запись в паспорте мезонинного модуля (подраздел «Движение мезонина при эксплуатации») и паспорте носителя мезонинов (подраздел «Сведения об установке и снятии мезонинов»).

• 14.3 Если не удалось восстановить изделие, свяжитесь с представителями изготовителя и сообщите им всю имеющуюся информацию:

• - о порядке ваших действий при работе с изделием;

• - о всех сообщениях программного обеспечения о подозреваемых неисправностях;

• - о внешних признаках (результатах измерений, результатах взаимодействия изделия с внешними объектами и приборами), позволяющих судить о состоянии изделия;

• - о действиях по восстановлению изделия

для анализа имеющейся информации и установления истинных причин появления сообщений о неисправности.

Ине. No подл.        Подп. и дата        Взам. ине. No        Ине. No дубл.        Подл, и дата

15 Техническое обслуживание

15.1 Виды и периодичность технического обслуживания

• 15.1.1 Техническое обслуживание изделия включает следующие виды:

• - ежедневное техническое обслуживание (ЕТО);

• - периодическое техническое обслуживание (ТО-1);

• - ежегодное техническое обслуживание (ТО-2).

• 15.1.2 ЕТО проводится при подготовке изделий к использованию по назначению.

• 15.1.3 ТО-1 рекомендуется проводить один раз в месяц, а также перед постановкой изделия на кратковременное хранение. Допускается увеличивать периодичность проведения ТО-1, но не реже, чем один раз в три месяца.

• 15.1.4 ТО-2 проводится один раз в год, независимо от интенсивности эксплуатации изделия, а также перед постановкой изделия на длительное хранение.

• 15.2 Порядок технического обслуживания

  Ине. № подл.        Подп. и дата | Взам. ина. №        Ина. Na дубл. I Подл, и дата




  • 15.2.1 Порядок технического обслуживания соответствует порядку записи операций в таблице 15.1.

  • 15.2.2 Операция технического обслуживания выполняется в соответствии с ее технологической картой.

  • 15.2.3 При техническом обслуживании изделия обязательным является выполнение всех действий, изложенных в технологических картах операций.

  • 15.2.4 Все несоответствия, выявленные в процессе технического обслуживания, должны быть устранены. При этом должна быть сделана запись в соответствующем разделе формуляра изделия ФТКС.411713.312ФО.

  • 15.2.5 О проведении и результатах технического обслуживания должна быть сделана запись в соответствующем разделе формуляра изделия

  ФТКС.411713.312ФО.

  Изм.	Лист	Ыадокум.	Подп.	Дата

  ФТКС.411713.312РЭ

  Лист

  44

Таблица 15.1

• 15.3 Технологические карты операций технического обслуживания

Ине. Ns подл.        Подп. и дата        Взам. ина. Ns        Ина. Ns дубл.        Подл, и дата

Лист

• 15.3.4 Технологическая карта 4

Проверка комплектности и состояния ЗИП-0

Средства измерений: нет.

Инструмент: нет.

Расходные материалы: нет.

Действия:

• 1) проверить наличие принадлежностей по ведомости ЗИП-0

ФТКС.411713.3123И. Недостающие принадлежности добавить до полного комплекта ЗИП-0;

• 2) проверить внешний вид принадлежностей и сохранность упаковки ЗИП-0.

• 15.3.5 Технологическая карта 5

Детальный осмотр и чистка изделия

Средства измерений: нет. Инструмент: отвертка.

Расходные материалы:

• - бязь отбеленная арт. 224 ГОСТ 11680-76 - 2,5 м;

• - спирт этиловый ГОСТ 11547-80 - 4,5 л.

При разборке разборных механических соединений (креплений) необходимо позаботиться о сохранности крепежа и деталей.

Действия:

• 1) выключить изделие;

• 2) отсоединить кабель питания изделия от сети питания;

• 3) отсоединить все кабели от внешних составных частей изделия;

• 4) очистить от пыли внешние поверхности кабелей;

• 5) осмотреть и почистить модули:

а) отвинтить винты, крепящие модули к блоку БЭ283, извлечь модули из крейта и аккуратно сложить их на заранее подготовленном столе;

б) произвести осмотр модулей, убедиться в целостности креплений, покрытий и контактов соединителей, а также в целостности пломбировки модулей и соответствии оттисков клейм ОТК и ВП МО РФ на них указанным в разделе «Свидетельство о приемке», в листе «Заключение представительства заказчика» с учетом записей в разделе «Особые отметки» паспортов модулей;

в) салфеткой, смоченной в спирте, очистить от пыли и загрязнений внешние поверхности модулей;

г) аккуратно, соблюдая осторожность, почистить кистью, смоченной в спирте, доступные контакты внешних соединителей модулей;

• 6) отвинтить винты крепления крейта и извлечь крейт из стойки СЭ202 (см. Приложение Д, п. Д.З);

• 7) осмотреть и почистить блок БЭ283:

а) отвинтить два винта, крепящие две левые нижние ножки крейта (расположенные на нижнем П-образном кожухе);

б) отвинтить восемь винтов, крепящих нижний П-образный кожух;

в) снять нижний П-образный кожух;

г) отвинтить 12 винтов крепления кронштейна вентиляторов;

д) отвинтить восемь винтов крепления решеток вентиляторов;

кистью, смоченной в спирте, очистить решетки, сетки и, при необходимости, лопасти вентиляторов;

высушить сетки вентиляторов (не менее 5 минут); закрепить сетки и решетки вентиляторов винтами; закрепить кронштейн вентиляторов;

надеть нижний П-образный кожух на каркас крейта и закрепить его восьмью винтами с правой и левой стороны крейта;

установить на место две нижние левые ножки;

Д.З;

Ине. Na подл.        Подп. и дата        Взам. ине. Na I Ине. Na дубл.        Подл, и дата

отвинтить винты, крепящие ИП-400 к стойке; извлечь ИП-400 из стойки и аккуратно положить его на заранее подготовленный стол; проверить сохранность пломб и их соответствие требованиям раздела «Свидетельство о приемке» или, после проведенного ремонта, раздела «Ремонт» паспорта на ИП-400.

При выполнении последующих действий должна быть обеспечена сохранность пломб;

салфеткой, смоченной в спирте, очистить от пыли внешнюю поверхность ИП-400;

аккуратно, соблюдая осторожность, почистить кистью, смоченной в спирте, доступные контакты ИП-400;

протереть салфеткой, смоченной в спирте, загрязненные места ИП-400 и высушить;

установить ИП-400 в стойку;

Стойка СЭ202 Схема электрическая общая; Стойка СЭ202 Монтажный чертеж;

проверить наличие эксплуатационных документов по ведомости

ФТКС.411713.312ВЭ;

проверить состояние эксплуатационных документов;

проверить своевременность внесения необходимых записей в формуляр изделия ФТКС.411713.312ФО.

Лист

17 Транспортирование

• 17.1 Изделие, упакованное в транспортную тару, может транспортироваться следующими видами транспорта с соблюдением требований манипуляционных знаков, нанесенных на тару:

• - железнодорожным на расстояние до 5000 км со скоростями в соответствии с «Правилами технической эксплуатации ОАО РЖД»;

• - автомобильным транспортом на расстояние до 5000 км со скоростью:

• - по шоссейным дорогам (с твердым покрытием) - не более 80 км/ч;

• - по грунтовым дорогам - до 20 км/ч.

• 17.2 При транспортировании транспортная тара с изделием должна быть надежно закреплена креплениями, исключающими ее перемещение относительно транспортного средства при воздействии механических нагрузок.

• 17.3 Изделие должно транспортироваться в закрытых транспортных средствах, исключающих попадание атмосферных осадков, в соответствии с правилами перевозок, действующими на транспорте.

• 17.4 Допускается транспортирование изделия в штатной таре при следующих условиях:

• - температура окружающей среды от минус 50 до плюс 50 °C;

• - относительная влажность воздуха до 98 % при температуре плюс 25 °C;

• - атмосферное давление от 20 до 105 кПа (от 150 до 780 мм рт. ст).

  Ине. № подл.        Подп. и дата        Взам. ина. Ns        Ина. Ns дубл.        Подл, и дата



  Изм.	Лист	Ыядокум.	Подп.	Дата

  ФТКС.411713.312РЭ

  Лист

  50

А.1 Логический адрес крейта изделия приведён в таблице А.1.

Таблица А.1 - Логический адрес крейта изделия

А.2 Координаты модулей изделия приведены в таблице А.2.

А.З Логический адрес модуля ETHERNET CONTROLLER не конфигурируется. Логический адрес прочих модулей в изделии соответствует их порядковому номеру (отсчёт начинается в направлении от слота ноль).

А. 4 Логический адрес устанавливается постоянным (статическим) с помощью переключателя (статическая конфигурация).

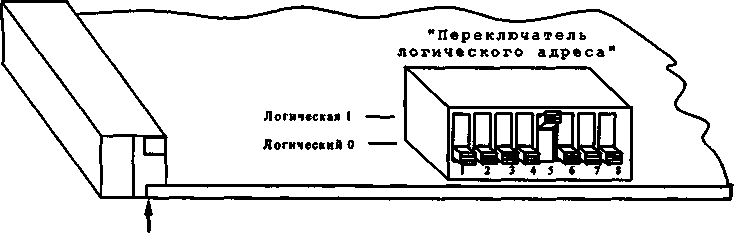

А. 5 Статический логический адрес модуля определяется двоичным кодом, устанавливаемым движками переключателя (см. рисунок А.1).

Младший разряд адреса определяется положением первого движка переключателя, а старший разряд адреса - положением восьмого движка переключателя.

Положение движка переключателя «Вверх» соответствует логической единице в разряде адреса, а положение движка переключателя «Вниз» соответствует логическому нулю в разряде адреса.

Номера крейтов устанавливаются при помощи переключателей номера интерфейса «INTF» на лицевых панелях модулей ETHERNET CONTROLLER. При этом нумерация интерфейсов начинается с нуля, т. е. в крейте 1 переключатели должны быть установлены в положение «О», в крейте 2 - в положение «1» и

т. д.

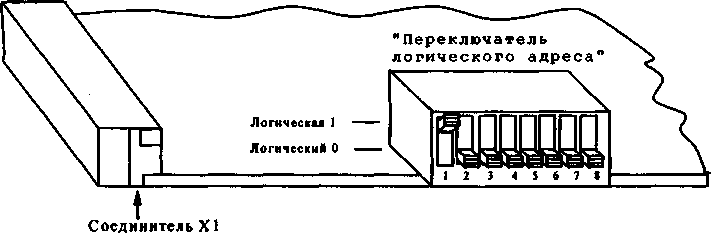

а) Пример 1 - Установка логического адреса 1

Соединитель X1

Приложение Г

(справочное) Обозначения, принятые в протоколах проверки

- эталонное значение величины, подаваемое на входы измерительных каналов (W = R, U);

Примечание - Значения Wx, dWmax и dWs рассчитываются по значениям W_lf находящимся внутри доверительного интервала Е. Доверительный интервал Е рассчитывается по всей совокупности результатов измерений Wi следующим образом

Инв. Ns подл.        Подл, и дата        Взам. ина. №        Ине. Ns дубл.        Подп. и дата

9

Лист

ВНИМАНИЕ: ВСЕ ДЕЙСТВИЯ, ИЗЛОЖЕННЫЕ В ДАННОМ РАЗДЕЛЕ, НЕОБХОДИМО ВЫПОЛНЯТЬ ПРИ ОТКЛЮЧЕННОМ ПИТАНИИ СТОЙКИ СЭ202.

Д.1 Порядок извлечения модуля из крейта:

• 1) выключить питание крейта;

• 2) отсоединить от лицевой панели модуля все кабели;

• 3) отвинтить два невыпадающих винта, расположенных в верхней и нижней частях лицевой панели модуля;

• 4) с помощью ручек, расположенных в верхней и нижней частях лицевой панели, отсоединить модуль от кросс-панели, для чего развести ручки в противоположные стороны друг от друга вдоль вертикальной оси лицевой панели до характерного щелчка;

• 5) извлечь модуль из крейта.

Д. 2 Порядок установки модуля в крейт:

• 1) установить модуль в верхние и нижние направляющие соответствующего слота крейта, следя за тем, чтобы надпись с наименованием модуля при его установке в крейт находилась в верхней части лицевой панели;

• 2) плавно продвинуть модуль вглубь крейта до касания модуля с кросспанелью, затем с небольшим усилием окончательно задвинуть модуль до соприкосновения лицевой панели модуля со стяжками крейта;

• 3) закрепить модуль в крейте, для чего завинтить невыпадающие винты, расположенные в верхней и нижней части лицевой панели модуля;

• 4) восстановить подключение кабелей к лицевой панели модуля, руководствуясь документом ФТКС.411187.215Э6 Стойка СЭ202 Схема электрическая общая.

Д. 3 Порядок извлечения крейта из стойки:

ВНИМАНИЕ: ИЗВЛЕЧЕНИЕ КРЕЙТА ИЗ СТОЙКИ ДОЛЖНО ПРОИЗВОДИТЬСЯ ДВУМЯ СОТРУДНИКАМИ ИЗ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА;

• 1) отсоединить со стороны задней стенки крейта кабель питания и провод заземления крейта;

• 2) отвинтить четыре винта с лицевой стороны стойки, крепящие крейт к панели КП-1801;

• 3) отвинтить четыре винта с лицевой стороны стойки и четыре винта с задней стороны стойки, крепящие крейт через угольники к стойке;

• 4) извлечь крейт из стойки;

• 5) отвинтить восемь винтов, крепящие угольники к крейту;

• 6) на время изъятия крейта из стойки винты крепления установить на их штатные места в стойке.



  Изм	Лист	№докум.	Подп.	Дата

  ФТКС.411713.312РЭ

  Лист

  56

Д.4 Порядок установки крейта в стойку:

ВНИМАНИЕ: УСТАНОВКА КРЕЙТА В СТОЙКУ ДОЛЖНА ПРОИЗВОДИТЬСЯ ДВУМЯ СОТРУДНИКАМИ ИЗ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА;

• 1) снять винты крепления крейта со штатных мест на стойке;

• 2) установить угольники на крейт;

• 3) установить задние ножки крейта на поддон стойки и, удерживая крейт в горизонтальном положении, продвинуть его по поддону вглубь стойки до упора крепежных кронштейнов крейта в вертикальные угольники стойки;

• 4) закрепить крейт в стойке штатным крепежом согласно

ФТКС.411187.215МЧ;

• 5) подключить со стороны задней стенки крейта кабель питания и провод заземления крейта.

Приложение Е

(справочное)

Перечень сокращений и обозначений военное представительство Министерства обороны РФ; ежедневное техническое обслуживание;

запасные части и принадлежности, одиночный комплект; источник бесперебойного питания

источник питания;

коммутационная панель;

монтажный чертеж;

носитель мезонинов;

объект контроля;

операционная система; отдел технического контроля;

программное обеспечение;

программа проверки модулей; персональная электронная вычислительная машина; руководство по эксплуатации;

ежемесячное техническое обслуживание; ежегодное техническое обслуживание; формуляр.

Форма 2а

ГОСТ 2.104

Копировал

Формат А4
