УТВЕРЖДАЮ

Первый заместитель генеральною директора -заместитель по научной работе

*330d

ГУП «ВПИПФТРИ»

о<*»эв-

2015 г.

Аттенюаторы АТТ 20/15

МЕТОДИКА ПОВЕРКИ АТТ 20/15 МП

. р. 63S644G

р.п. Менделееве 2015 г.

Содержание

стр.

Настоящая методика распространяется на аттенюаторы АТТ 20/15, зав. номера 09015200, 09016201, (далее по тексту - аттенюаторы) и устанавливает объём, методы и средства первичной и периодических поверок.

Интервал между поверками - один год.

При проведении поверки необходимо руководствоваться настоящей методикой, эксплуатационной документацией на аттенюаторы (руководством по эксплуатации АТТ 20/15 РЭ, паспортом АТТ 20/15 ПС) и используемое при поверке оборудование.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1- Операции поверки

Наименование операций

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование и определение КСВН в диапазоне частот

7.2

+

+

3 Определение абсолютной погрешности ослабления в диапазоне частот

7.3

+

+

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки должны применяться средства поверки, указанные в

      таблице 2.1.

Таблица 2.1 - Средства поверки

Номер

пункта методики поверки

Наименование эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.2

Анализатор цепей скалярный Р2М-18А. Диапазон частот от 10 МГц до 18 ГГц, погрешность измерения КСВН (К), при К < 2, ± (3-К + 1) %

7.3

Государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц. (ГЭТ 193-2011). Динамический диапазон от 0 до 120 дБ, диапазон частот от 0 до 178 ГГц. Неопределенность передачи единицы ослабления в диапазоне от 0,0005 до 0,2 дБ

  • 2.2 Применяемые при поверке средства измерений (СИ) должны иметь действующие свидетельства о поверке (калибровке).

  • 2.3 Допускается применение других средств для измерения КСВН и ослабления, обеспечивающих погрешность измерения КСВН (К) не хуже ± (7,5К+5) %;

обеспечивающих погрешность измерения ослабления не хуже 0,1 дБ в диапазоне ослабления (10 - 30) дБ.

  • 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки в установленном порядке.

4 ТРЕБОВАНИЯ БЕЗОП АСНОСТИ
  • 4.1 При проведении поверки следует соблюдать требования безопасности, устанавливаемые эксплуатационной документацией на поверяемый аттенюатор и используемое при поверке оборудование.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверку проводить при условиях:

  • - температура окружающего воздуха (20 ± 5)°С.

  • - относительная влажность от 30 до 80 %,

  • - атмосферное давление от 84 до 106 кПа.

  • - напряжение сети питания (220 ± 22) В.

  • - частота сети питания (50 ± 1) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Поверитель должен изучить эксплуатационные документы на поверяемый аттенюатор и используемые средства поверки.

  • 6.2 Перед проведением поверки используемое при поверке оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 Перед распаковыванием аттенюатора необходимо выдержать его в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от плюс 15 до плюс 25 °C.

    • 7.1.2 Распаковать аттенюатор, произвести внешний осмотр и установить выполнение следующих требований:

  • - соответствие комплектности и маркировки аттенюатора п.п. 1.3.1 и 1.5.1 АТТ 20/15 РЭ;

  • - отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима:

  • - исправность и чистоту контактирующих поверхностей разъемов.

  • 7.1.3 Результаты поверки считать положительными, если указанные в 7.1.2 требования выполнены, и надписи и обозначения маркировки аттенюатора имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а аттенюатор признают непригодным к применению.

  • 7.2 Опробование и определение КСВН

Операция опробования включает в себя контроль возможности подключения аттенюатора к измерительному тракту и выполняется совместно с операцией определения КСВН в диапазоне частот.

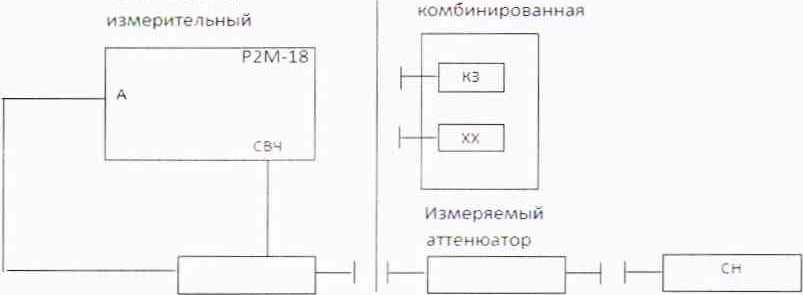

  • 7.2.1 Собрать схему измерений в соответствии с рисунком 7.1.

  • 7.2.2 Подготовить, в соответствии с руководством по эксплуатации ЖНКЮ.468166.027 РЭ, измеритель Р2М-18А к измерению КСВН в диапазоне частот от 10 МГц до 1.2 ГГц.

  • 7.2.3 Подключить проверяемый аттенюатор к выходу датчика КСВН. Ко второму порту аттенюатора подключить согласованную нагрузку. С помощью маркеров измерителя Р2М-18А измерить КСВН на частотах, указанных в таблице 7.1. Полученные результаты занести в протокол в форме подобной таблицы.

Таблица 7.1

частота

10 МГц

50 МГц

0.1 ГГц

0,3 ГГц

0.5 ГГц

1.0 ГГц

КСВН

Нагрузка

Блок генераторно-

Датчик КСВН

Рисунок 7. /

  • 7.2.4 Повторить измерения п. 7.2.3 для второго порта аттенюатора.

  • 7.2.5 Результаты поверки считать положительными, если полученные значения КСВН в диапазоне частот от 10 до 1 000 МГц не превышают 1.2. что отметить в протоколе.

7.3 Определение абсолютной погрешности ослабления в диапазоне частот

  • 7.3.1 Определение проводить с применением установок из состава ГЭТ 193-2011. Измерения ослабления проводить на частотах 10 МГц. 50 МГц. 0,1 ГГц, 0.3 ГГц. 0,5 ГГц и 1 ГГц в соответствии с руководством по эксплуатации ГЭТ 193-2011. Измерения проводить при прямом и обратном включении аттенюаторов.

  • 7.3.2 Абсолютную погрешность ослабления аттенюаторов определить как разность между значениями ослабления 20 дБ и измеренными на ГЭТ 193-2011.

  • 7.3.3 Результаты поверки считать положительными, если значения абсолютной погрешности ослабления атгенюаторов находятся в пределах ± 0.4 дБ.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 На азтенюатор. прошедший поверку с положительными результатами, оформляется свидетельство о поверке установленного образца.

  • 8.2 При отрицательных результатах поверки аттенюатор к применению не допускается и на него оформляется извещение о непригодности установленного образца с указанием причины забракования.

    Пругло В.И.

Старший научный сотрудник лаборатории 150

ФГУП «ВНИИФТРИ»

5
